Diy led лента инсталација

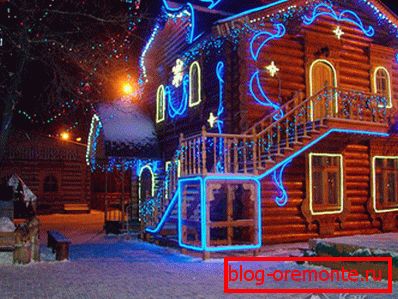

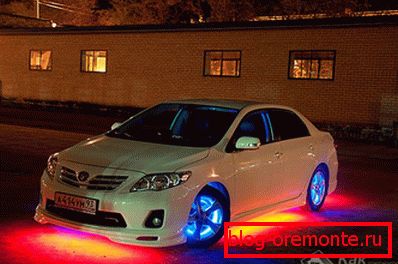

LED лентата е модерен, универзален извор на осветлување кој може да се користи во декоративни цели во и надвор од просториите. Мулти-нивоа на таванот структури, внатрешни арки и ниши, мебел, автомобили, билборди - ова е мала листа на места кои го трансформира овој вид на осветлување. Компактен и флексибилен уред за осветлување може да се става на тешко достапни места, долготрајната употреба овозможува да не се грижите за честите замени. Во оваа статија ние ќе погледнеме како да се направи инсталацијата на ЛЕД-лента го направите тоа сами.

Типови на LED ленти

Светлосните ленти се направени од лента од диелектричен материјал, на кој диодите кои емитуваат светлина се фиксираат во еднакви интервали. Врз основа на лента се применуваат посебни патеки по кои електричната струја поминува. За да се ограничи струјата во колото спаѓаат отпорници. Ширината на уредот за осветлување варира од 8 до 20 mm, дебелината е само 3 mm. Степенот на осветлување зависи од бројот на LED диоди на 1 метар на лентата, може да се разликува десеткратно - 30-240 парчиња. Големината на секоја диода е означена во ознаката на лентата, колку е поголема, толку е поинтензивна нејзината прозрачна флукс. Во моќните уреди, изворите на светлина се распоредени во неколку редови. Должината на стандардната лента е 5 метри, се продава на ленти. На местата за сечење се означени на подлогата, лентата може да се подели само по овие линии.

Главната класификација на ЛЕР ленти се базира на бојата емитирана од сјајот:

1. SMD - монохроматски рендерирање на бои (бела, сина, зелена, црвена). Белата верзија на сјајот е поделена на топло, умерено и студено.
2. RGB - LED лента која дава осветлување од која било боја. Внатре во нејзиниот случај се поставени три диоди, означени во името на боите - црвена, зелена и сина. Нивната комбинација, создадена од работата на контролорот, дава сјај. Цената на овој дизајн е три пати поголема од SMD лентата.

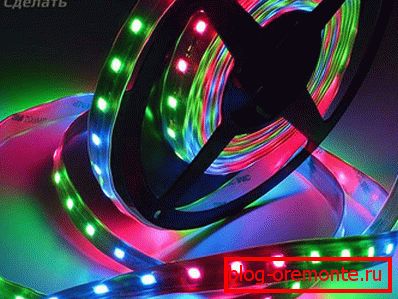

Уреди за осветлување се издаваат отворени, наменети за внатрешна инсталација и за заштита од влага, пресметани за употреба на улица и во вода, класа на заштита - IP. За полесно монтирање, некои LED ленти се опремени со самолеплив филм.

Предности и недостатоци

• Компактна големина и пластична структура која им овозможува на лентата да ја посакува саканата форма.

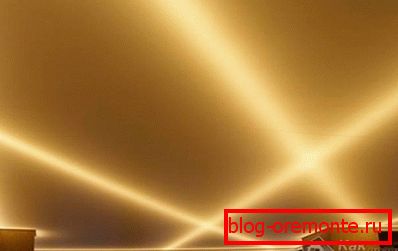

• Исклучок е прегревање, што е важно при осветлување на истегнување на тавани и други површини чувствителни на температура.
• Способност да ја добиете избраната боја со прилагодување на комбинацијата на комбинации на бои.
• Лесно за инсталација, присуството на двострани ленти не бара никакви напори за инсталирање.
• Големото времетраење на работата, значително поголемо од времетраењето на употребата на традиционалните блескави светилки.
• Бројни употреби.
• Економска употреба на електрична енергија, која не се троши за греење.
• Безбедност - овој извор на светлина не содржи штетни гасови и нечистотии, нема пулсација.

Главниот недостаток на LED осветлување е неговата висока цена, за да се создаде полноправно главно осветлување ќе бараат високи трошоци. Ова предизвика употреба на ленти како дополнително или декоративно платно осветлување.

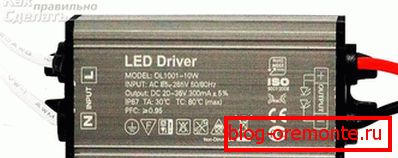

Избор на напојување

За да управувате со ЛЕД-лента, потребен е извор на еднонасочна струја, така што е исклучена конекцијата со заедничката мрежа. Мора да инсталирате уред кој ја претвора наизменичната струја во директна струја, со напон од 12 или 24 волти. За да го изберете вистинското напојување, треба да ја пресметате нејзината моќност. За пресметка се земаат вредностите на моќност од 1 метар на лентата, вкупниот снимки на употребениот светлосен уред и факторот за безбедност. На пример, SMD 3014 со должина од 6 метри - 24? 6? 1.15 = 165.6 W - вредноста на моќноста за напојување. Работен напон на касетата е назначен од производителот.

Кога се користат повеќе ленти, можно е да се направи општо напојување, но поради голема моќност, таков уред ќе има значителни димензии и ќе има тешкотии со скриеното поставување. Полесно е за секоја светлосна лента да одвои посебен извор на енергија. Размислувате како да го поврзете LED лентата со напојување, изберете паралелно коло. Ако ја поврзете лентата во серија, далечинските диоди ќе добијат помалку од сите напони и ќе бидат досадни.

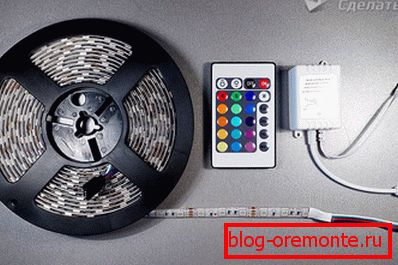

Поврзувањето на лента RGB бара вклучување на контролорот во колото. Ако се поврзете директно со напојувањето, лентата ќе свети, но бојата нема да се промени. Постојат четири жици за поврзување, а има и терминали со бои на контролорот:

• Б е сино.
• Г - зелена.
• R е црвено.

За четвртата жица, терминалот се означува со бројот на напонот - 12 или 24 V. По поврзувањето со LED лентата, контролорот е поврзан со напојувањето.

LED лента може да се состои само од LED диоди со иста боја. Во овој случај, контролорот не е потребно да го поврзе.

Чекори за инсталација

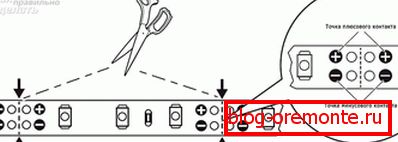

Работата започнува со сечење на ленти со саканата должина, неопходно е да се осигура дека засекот поминува низ специјални ознаки. Делот за поврзување на касетата може да се врши на два начина: користење на специјални LED приклучоци или лемење. Составувањето на коло со помош на конектори може да биде доста брзо и едноставно доволно за да ја ставите лентата на контактната рампа и да го затворите капакот. Овој механички метод не бара никакви вештини, но цената на делот е доста висока, ако се потребни повеќе конекции, ова значително ќе ги зголеми трошоците за осветлување.

Наједноставниот напојување има два терминали, еден плус вториот е минус, важно е да не ги збунувате кога се поврзувате со контролорот, во спротивно уредот ќе пропадне. По собирањето на целото коло, тој е поврзан со мрежата преку влезот на напојувањето. Ако LED лентата функционира правилно, може да се поправи на избраното место.

Ако е неопходно да се свртат краевите на лентата без конектор, се користи лемење со ниска моќност. Слој на лемење се нанесува на контактните влошки на лентите за спојување, и заштитниот филм мора да се отстрани од лентата. Понатаму, двата дела се преклопуваат еден со друг и се загреваат со лемење на лемење сè додека не се стопи лемењето.

Вие не треба да ја направите должината на LED лентата повеќе од пет метри, бидејќи LED диодите на крајот од лентата нема да светат со целосна моќ.

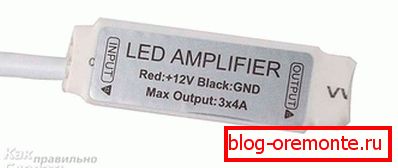

Ако треба да поврзете неколку обоени ленти, засилувачот е инсталиран. Овој уред е поставен зад првата LED лента, а втората е поврзана со неа. Оваа шема користи еден контролор и две напојувања. Еднобојната LED лента има само две жици за да се поврзе со напојувањето: црвената значи плус и сина значи минус.

Врската се изведува механички или со лемење. За да го направите ова, краевите на жиците се лишени од изолација и конзервирани. Слој на лемење исто така се применува и на контактните делови на лентата. Со приложување на жиците кон контактите, тие се наизменично допираат со рачка за лемење. И покрај нискиот напон, голите краеви треба да се завиткаат со изолациона лента. Потемнувачот може да се постави во колото помеѓу лентата и напојувањето за да се регулира прозрачниот флукс.

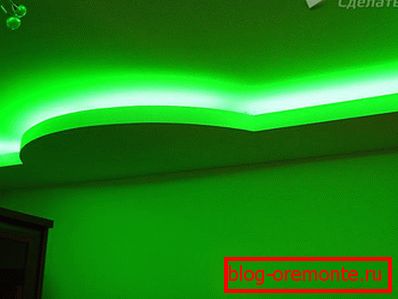

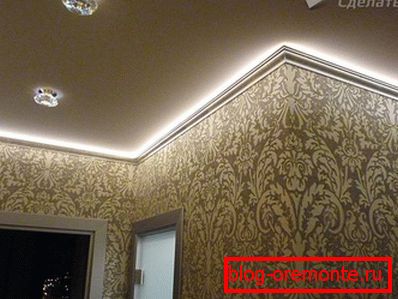

Инсталација на LED таванско осветлување се прави на чиста и обезмастена површина. Само со следење на оваа состојба, обезбедете сигурно прицврстување на уредот за осветлување.

Најновите модели на LED ленти се нудат со комплетен сет на сè што е потребно за поврзување - единица за напојување која има заштита од погрешни поларни врски и контролер.

Видео

Во ова видео ќе видите како инсталирањето на LED RGB LED лента на објектот:

Во ова видео ќе видите како да го поврзете LED лентата со напојувањето, како и како да ја прилагодите осветленоста на далечинскиот управувач и да ја промените бојата на задното осветлување:
