Diy соларни панели

Многу луѓе се заинтересирани за тоа како да ја претворат соларната енергија во електрична енергија. Алтернативните извори на енергија отсекогаш ги окупираа умовите на луѓето, а денес секој може да ја добие енергијата на сонцето. Во написот ќе опишеме како самостојно да произведуваме панели на трансформери од достапни алатки (дома) и да даваме чекор-по-чекор инструкции за тоа како да ја соберете структурата.

Како функционира

Алтернативен извор на енергија е генератор кој работи врз основа на фотоелектричниот ефект. Тоа ви овозможува да ја претворите соларната енергија во електрична енергија. Доаѓајќи до силиконските оспорувања, кои се компоненти на сончевата батерија, светлината квантите ги менуваат електроните од последните орбити на секој силиконски атом. Така, може да се добие голем број на бесплатни електрони, кои формираат електрична струја.

Пред да започнете со производство на соларен панел, треба да ги изберете конвертирачките модули кои ќе се користат: монокристални, поликристални или аморфни. Најпристапни се првата и втората опција. Со цел да се изберат соодветни елементи, неопходно е да се знаат нивните точни карактеристики:

1. Поликристални плочи со силикон даваат прилично ниска ефикасност - не повеќе од 8-9%. Сепак, тие позитивно се споредуваат со фактот дека можат да работат дури и за време на облачно време или облачност.
2. Монокристални плочи даваат околу 13-14% ефикасност, но сите облаци, а да не зборуваме за облачно време, значително ја намалуваат моќноста на батеријата, составена од такви плочи.

Двата типа на плочи се разликуваат во долгиот работен век - од 20 до 40 години.

Со купување на силиконски оспорувања за самостојно склопување, можете да земете елементи со мали дефекти - т.н. модули од Б-тип. Некои компоненти на плочите може да се заменат, со што се собира батеријата за многу помалку пари.

Соларен панел дизајн

Кога планирате поставување на трансформери, треба да го изберете местото на неговото инсталирање, така што тоа е наклонето, земајќи ги сончевите зраци повеќе или помалку перпендикуларно. Идеалниот начин би бил да ги поставите батериите така што ќе можете да го прилагодите нивниот агол на наклон. Тие треба да бидат лоцирани на осветлената страна на заплетот, и колку е повисоко, толку подобро - на пример, на покривот на куќата. Сепак, не сите покриви можат да издржат тежина на полноправна соларна батерија, па затоа во некои случаи се препорачува да се инсталираат специјални држачи за поддршка за конвертори.

Потребниот агол на кој батеријата треба да се наоѓа може да се пресмета врз основа на географската локација на областа, како и нивото на краткоденицата во областа.

Материјали за производство

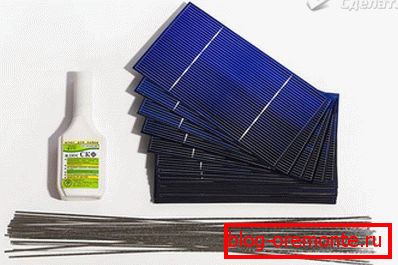

Ќе ви требаат:

• Б-тип конвертор модули
• алуминиумски агли или готови рамки за идна батерија,
• школка за модули.

Рамките за поддршка може да се направат независно користејќи алуминиумски рамки, или можете да купите готови, различни по големина.

Заштитен слој за соларни ќелии може да биде отсутен и може да биде:

• стакло,
• поликарбонат,
• оргстакло,
• плексиглас.

Во принцип, сите заштитни премази може да се користат без големи загуби на конвертираната енергија, меѓутоа, плексигласот пренесува зраци полошо од сите наведени материјали.

Инсталација

Големината на рамката на сончевата батерија зависи од тоа колку модули ќе се користат. При планирање на локацијата на елементите, потребно е да се остави растојание од 3-5 mm помеѓу модулите за да се компензираат можните промени во големината поради температурни разлики.

• Откако ќе ги пресметате податоците и ги добиете потребните димензии, можете да продолжите со инсталирањето на рамката. Ако се користат готови рамки, само треба да ги изберете модулите кои целосно ги пополнуваат. Алуминиумските агли ви овозможуваат да креирате батерија од која било големина.

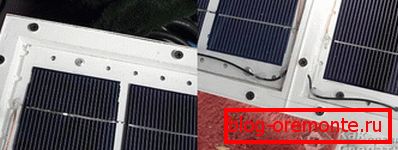

• Рамката на алуминиумските агли е составен со сврзувачки елементи. Силиконски заптивната смеса се нанесува во внатрешноста на рамката. Треба да се примени внимателно, без недостаток на еден милиметар - батеријата зависи од тоа.
• Следно во рамката се става панел на избраниот заштитен материјал. Со помош на хардвер се препорачува да се обезбеди материјалот на рамката. За да го направите ова, треба витрини и шрафцигер. По завршувањето на работата, стаклото или нејзиниот еквивалент мора да се исчистат од прашина и остатоци.
• Купените модули можат или да содржат веќе залемени контакти или не. Во секој случај, се препорачува или да се направи лепење од нула, односно три пати - за поголема сигурност - со користење на лемење и киселина за лемење, или да се помине со лемење на лемење за веќе направено лепење.

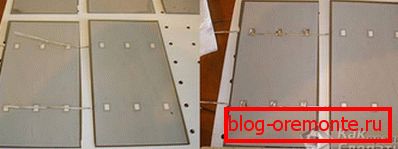

• Соларниот панел може да се состави директно на подготвената рамка или прво на означениот картон. Поставувајќи ги елементите на стаклото на неопходен начин, треба да ги поврзете со лемење: на едната страна на патеката, водејќи ја струјата, со знак "плус"; од друга страна, со знак минус. Контактите на последните елементи треба да бидат поставени на широк проводник на сребро, т.н. автобус.

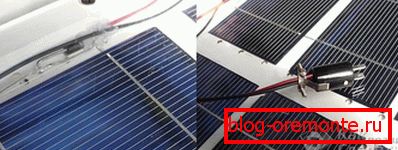

Експертите препорачуваат да го инсталирате терминалот со дадената "средишна" точка. Поставувањето на шунти диоди на неа ќе ја спречи празнење на батеријата во текот на ноќта или облачно време.

• По завршувањето на лемењето, неопходно е да се провери работата и внимателно да се отстранат сите проблеми, осигурајте се дека панелот работи.

Во последната фаза од работата ќе се запечатуваат произведените панели со посебен еластичен заптив. Сите поврзани модули се целосно покриени со оваа мешавина. По целосното сушење, треба да ставите втор панел на заштитниот материјал, како и да го поставите изворот на алтернативна енергија што е резултат на вистинскиот агол на планираното место.

Видео

Целосно видео упатство за изработка на соларна батерија за вашиот дом:

Фото
