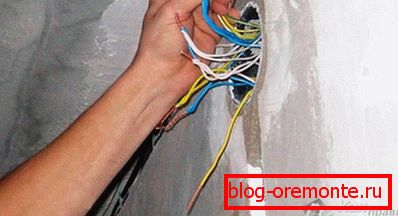

Како да ги поврзете жиците во разводниот кутија

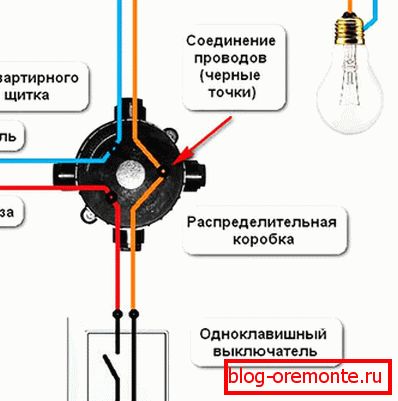

Ниту едно електрично коло не може да се направи без никакви врски, разгранувачки жици или кабли. За ова е посебна кутија. Се наоѓа под таванот и е округла или квадратна кутија направена од полимерни материјали.

Во оваа статија ние ќе опишеме како правилно да ги поврзуваме врските, ќе прикажуваме дијаграми, фотографии и видео инструкции.

Зошто користете разводна кутија

Има случаи кога инсталацијата на електрични инсталации ја занемарува инсталацијата на таквите дистрибутери, имајќи предвид дека ова е само губење на време, бидејќи прво мора да се инсталира кутијата, тогаш тоа мора да биде поврзано со него, што ќе доведе до дополнителни тешкотии. Тоа е полесно само да се направи пресврт, изолација и банален малтер на ѕидот. Но, тука треба да размислите малку напред, бидејќи во овој случај немаат важни точки:

• Нема слободен пристап до жиците. На пример, ако сокетот не работи во вашата соба или светлината исчезна, а по проверката се покажа дека проблемот е отсуството на напон. Како да направите чек? Целосно чистење на финишот? Откине позадина, гипс да се дојде до пресврт? Ова ќе го уништи вашиот поправка.
• Ако сакате да инсталирате дополнителен штекер. Не е секогаш погодно да го поврзете, поставувајќи ги жиците од претходно инсталираниот излез. Благодарение на разводна кутија, лесно можете да направите нови врски.
• Регулаторниот документ на OES вели дека "местата на врски и гранки треба да бидат достапни за инспекција и поправка", па затоа невозможно е да се занемари инсталацијата на таков дистрибутер.
• Отсуството на такви дистрибутери е спротивно на стандардите за заштита од пожари.

Како што можете да видите, полето за дистрибуција игра важна улога. Но, нејзината инсталација е само почеток. Останува да ги поврзе сите жици во него. Кој е најдобриот начин да го направите ова? Ајде да погледнеме на некои начини.

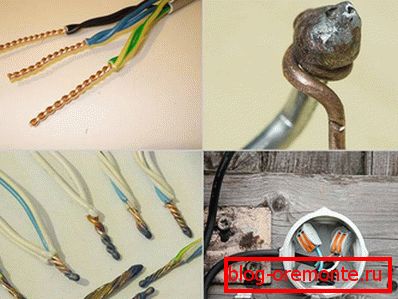

Видови соединенија

Што е проблемот при поврзување на жици? Осигурајте се дека добар контакт живеел заедно, така што синџирот не се скрши, и не постои ризик од кратки кола. Со цел да се обезбеди ова, можете да дејствувате на неколку начини:

1. Пресврт.
2. Тестирање на притисок.
3. Заварување.
4. Рачка за лемење.
5. Употреба на терминали со завртки.
6. Прицврстени врски.
7. Самозатварачки терминали.

Овие докажани методи се во текот на годините што можете да ги користите за да обезбедите сигурен контакт. Ајде внимателно да разгледаме секој од нив. Ќе научите како правилно да ги поврзете жиците со која било од овие опции.

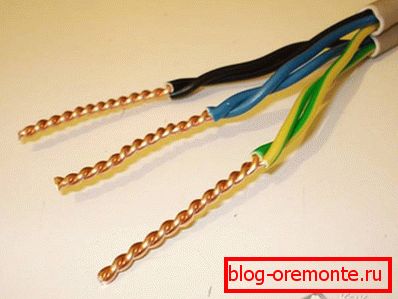

Пресврт

Таквото искривување во разводниот кутија е официјално забрането. Во седмото издание на EMP регулативниот документ, Поглавје 2, клаузула 2.1 / 21, сите видови дозволени врски се наведени, но тие не се изопачени. И ова не е изненадувачки, бидејќи таков контакт е осетлив на пулсна струја и има голем контакт отпор. Со текот на времето, контактот ќе се влоши и само ќе изгори. Поради фактот што површината за контакт е мала, со тежок товар, се случува греењето и контактот е дополнително ослабен.

Не е препорачливо да се користи овој тип на врска, и покрај фактот што некои господари го користат. Ако изберете пресврт, целата одговорност паѓа врз вас.

Оваа опција е избрана поради неговата едноставност. Доволно е да се залепи 10-20 mm изолација и да се вртат жиците едни со други со клешти. Така и нашите татковци и прадедовци. Но, таквата врска е често несигурна, особено ако се користи алуминиумско јадро.

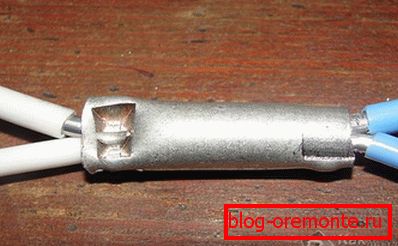

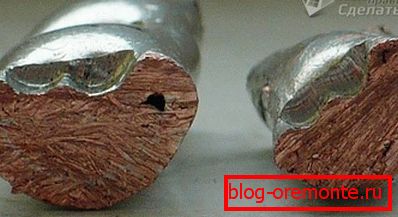

Спојување со крим

Доста сигурен метод за кој ќе треба да купите поврзувачки ракав. Треба да го земете врз основа на дијаметарот на зракот што е поврзан. Во зависност од жиците што ги поврзувате, се избира материјалот од самиот ракав. За бакарни жици, ракавот треба да биде бакар, за алуминиум - алуминиум. За да ја направите врската сигурна, ракавот е компресиран со специјална алатка наречена притиснувачи. Оваа технологија е доста ефикасна и е, заедно со другите методи, во нормативни документи.

За да се поврзете на овој начин ви требаат:

1. Отстранете ја изолацијата, со оглед на должината на вашиот ракав.
2. Свртете ги жиците во пакетот и вметнете ги во ракавот.
3. Стиснете го ракавот со помош на крлежи.
4. Изолирајте го местото на пресврт со смалена или изолациона лента.

Во оваа работа, употребата на клешти не се препорачува, бидејќи врската нема да биде доволно сигурна. Тоа е многу подобро да се купи притиснете маша или да ги позајмите од добри соседи.

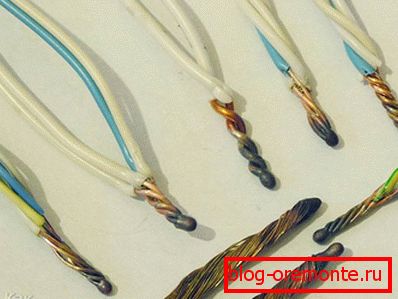

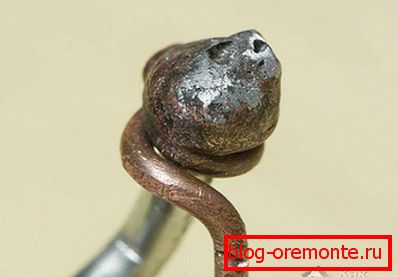

Заварување

Овој метод може да се нарече најсигурен и сигурен, бидејќи жиците се поврзани со фузија и стануваат едно. Поради фактот што заварувањето нема да оксидира, со текот на времето, овој контакт нема да ослабне. Но, со цел да се спроведе таква работа ќе треба вештини за работа со опрема за заварување.

Покрај вештините, мора да подготвите:

• 24 волтна машина за заварување со капацитет поголема од 1 kW;
• заварувачки ракавици за заштита на кожата;
• очила или маска за заварување;
• шкурка за отстранување жици;
• канцеларија нож за отстранување на изолација;
• јаглеродна електрода;
• флукс, поради што топењето ќе биде заштитено од изложеност на воздух.

Откако сите алатки и материјали се подготвени, останува само да се направи заварување, што не е тешко. Работата може да се подели на неколку чекори:

1. Отстранете ја изолацијата на 60-80 mm и песок ги користите шкурка. Вените треба да блесне.
2. Поврзете ги жиците со извртување, ликвидација еден над друг, така што краевите се меѓусебно рамни. Се препорачува да се направи должина од најмалку 50 mm.
3. Истурете го флуксот во процепот на вашата електрода.
4. Ставете ја "масата" на уредот на голиот жица, вклучете ја машината за заварување и притиснете ја електродата на врвот на пресвртот.
5. Држете ја електродата додека не се формира топка, наречена контактна точка. Обично трае 1-3 секунди.
6. Останува да се исчисти точката на флукс и да се изолира местото на заварување со смачкана цевка или лента.

Овој тип на соединение ќе трае долго време. Во некои од старите Хрушчов како заварување чуваат за 50 години и стабилно ја извршува својата функција.

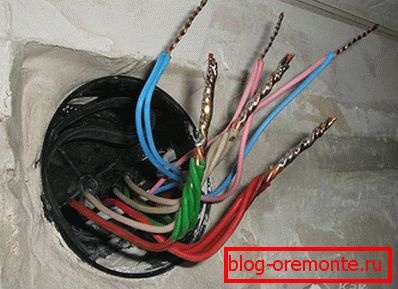

Рачка за лемење

Методот е многу сличен со заварување, само во овој случај жиците се поврзани со користење на лемење. За овие работи ќе ви биде потребно лемење за лемење. За работа ќе ви требаат:

• железо за лемење;
• фин шмиргла;
• канифоль (флејта);
• четка за примена на розовата;
• калај-олово лемење.

Постапката е иста како и при заварување:

1. Отстранување на изолацијата и отстранување на шкурка.
2. Пресврт.
3. Примена на флукс.
4. Директно лемење. Рачката за лемење го топи леметот, кој мора да влезе во пресврт, цврсто поврзувајќи ги жиците еден со друг.

Често овој метод лемење бакарни жици, но ако купите специјален лемење за лемење на алуминиум, тогаш исто така можете да залепите бакар од алуминиум.

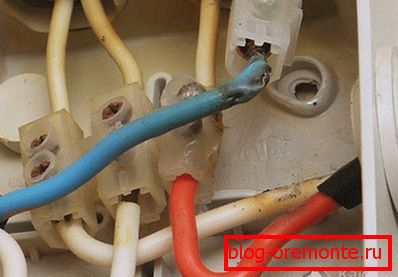

Лемењето е доста сигурно, но не се препорачува во оние места каде што може да има силна топлина. Покрај тоа, при механичко дејство, врската може да ослабне.

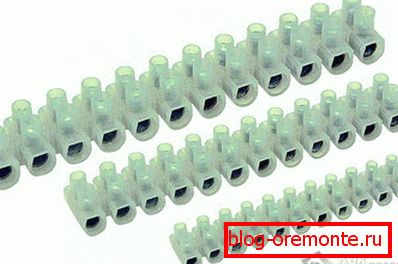

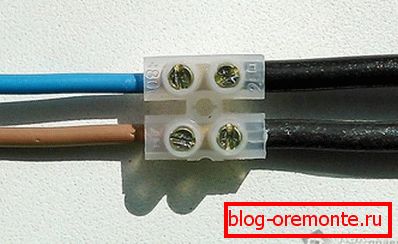

Употреба на терминали со завртки

Овој метод е брз, едноставен и ефективен. И што е најважно, различни метали може да се комбинираат со такви клипови. На пример, ако треба да поврзете алуминиумски и бакарни проводници, што само по себе е познато дека се контраиндицирани. Овие клипови се многу едноставни и компактни, и нивната вредност може да ве изненади.

За да ги поврзете жиците со клипови, треба да извршите само 2 чекори:

1. Извадете 5 мм изолација.
2. Вметнете ги во клиповите и затегнете ја завртката.

Тоа е сè, како што можете да видите, сè е многу едноставно и брзо. Единствено важно е да се контролира силата со која сте прицврстени. Затегнувањето на завртката премногу може да ги оштети жиците. Особено треба да бидете внимателни кога работите со алуминиумски жици.

Единствениот недостаток на врската со завртките е тоа што кога работите со повеќежилен кабел, тој мора да се обликува со специјална млазница за да се обезбеди нормален контакт и жичен интегритет.

Прицврстени врски

Таквата врска е доста сигурна, но незгодна. За модерни кутии за дистрибуција, нема да работи поради нејзината големина, туку за големи стари кутии - само во право. Овој метод може да ги комбинира и хомогените и различните метали. Работата се изведува на следниов начин:

1. Стаклото е ставено на завртката.
2. Изолацијата се отстранува од проводниците и тие се формираат во облик на прстен.
3. Првиот прстен е поставен на завртката.
4. Потоа, пак, има уште една челична шайба, која е поставена на болт после првата.
5. Од погоре става на втората жица за поврзување.
6. Целиот "сендвич" е прицврстен со орев.
7. На крајот, сè мора да биде изолирано.

Токму овој дизајн го прави контактот гломазен. Ако треба да поврзете неколку пара жици, тогаш оваа опција нема да биде најдобра.

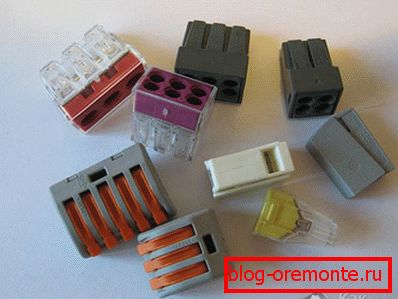

Самозатварачки терминали

Овој метод може да се нарече најмодерна, популарна и лесна за употреба. Се што ви треба е да купите специјални терминали во продавницата. Во овие терминали постои специјална паста која спречува метали од оксидирање. Поради тоа, разни метали можат да се вметнат во такви соединенија.

Работата е како што следува:

1. 10 mm изолација се отстранува од секоја жица.
2. Рачката, која се наоѓа на клипот, се крева.
3. Проводници се вметнуваат во конекторот.
4. Рачката е спуштена во првобитната положба.

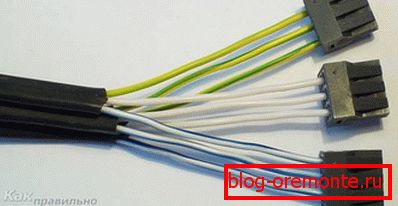

Доколку вашите клипови немаат лостови, тие треба да бидат вметнати пред терминалот да се залепи.

Разгледавме најсигурни методи со кои можете да ги поврзете жиците во разводна кутија. Ова е многу важна фаза на електричната работа, бидејќи 70% од грешките во работата се токму во погрешната врска на проводниците. Но, ако, дури и без искуство со слични дела, ќе ги искористите методите што се опишани во овој напис, лесно можете да направите се што е во согласност со барањата на стандардите. Но кој од овие методи да избере зависи од вашите способности и желби.

Видео

Ова видео покажува како да го напишете раскрсницата:

Ќе ги научите сите за стегање на жиците или за стегање на советите од материјалот даден во ова видео:

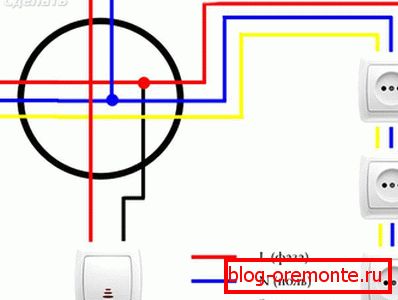

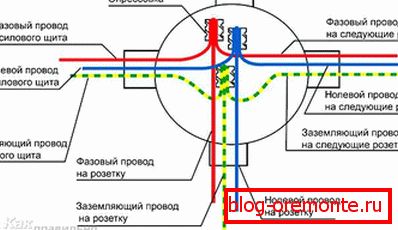

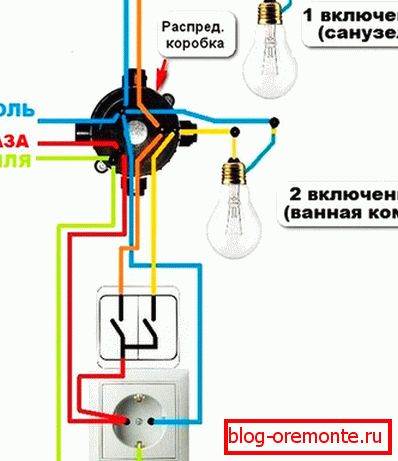

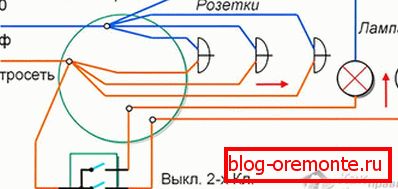

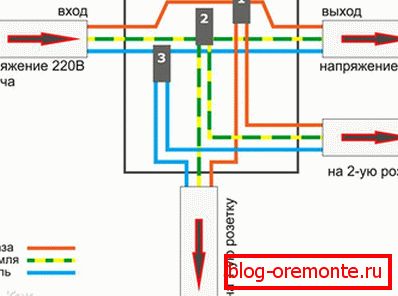

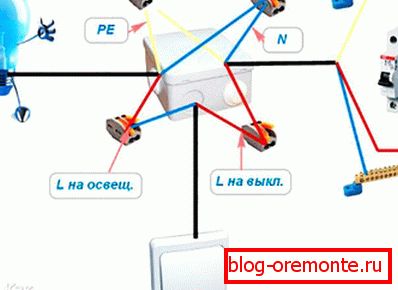

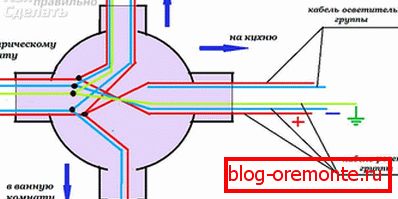

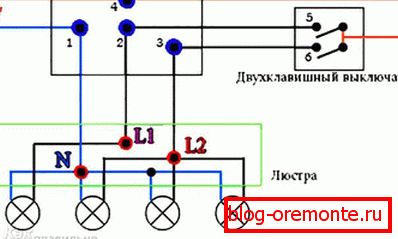

Шеми
