Како да го поврзете rcd

Ако вашиот стан има голем број на апарати за домаќинство, тогаш секогаш треба да инсталирате уред како што е RCD. Инаку, сите апарати ќе бидат под голема закана. Во написот ќе разгледаме како правилно да се поврзе таков уред и автоматски во станот и приватната куќа, ќе ги демонстрираме дијаграмите, фотографиите и видео инструкциите.

Зошто ви е потребно

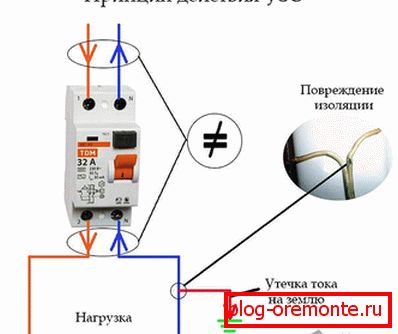

Инсталирањето на такви уреди е потребно од неколку причини. Главно, тој е дизајниран за заштита. Зошто? Прво, RCD ги штити луѓето од електричен удар, особено во случаи кога има дефекти во електричната инсталација. Второ, уредот се активира и ја исклучува струјата поради случајни или погрешни контакти со проводни делови на електричната инсталација, во случај на тековно истекување. И, трето, спречувањето на електричното жици во случај на краток спој е спречено. Како што може да се види од погоре, овој автомат всушност врши важна функција.

Денес е можно да се исполнат диференцијалните автоматски машини кои се состојат од асоцијација на автоматскиот прекинувач и UZO. Нивната предност е што тие заземаат помалку простор во панелот. Во сите случаи, при поврзување на сите контактни врски треба да се донесат не одоздола, туку само одозгора. Една од причините е повеќе естетска. Но, постои многу повеќе тешка причина. Фактот дека RCD е во состојба да ја намали ефикасноста на работата на сите предмети за домаќинството. Покрај тоа, за време на поправка работи, електричар нема да се збунети, и тој нема да мора да учат сложени, сложени шеми. Значи, сега е време да се разгледаат можностите за поврзување.

Методи за поврзување

Постојат четири опции за поврзување:

1. Биполарна врска со еднофазната мрежа.
2. Поврзување на четири-пола до трифазна мрежа користејќи неутрален.
3. Поврзување на четири-пол со трифазна мрежа без употреба на неутрален.
4. Поврзување на четири пола во една фаза мрежа.

Размислете за секој случај посебно.

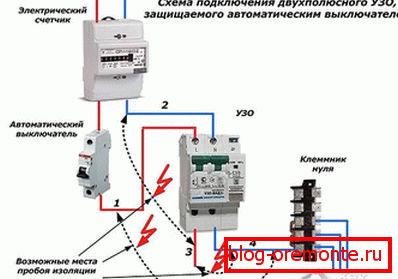

Поврзување на биполарна RCD со еднофазна мрежа

Меѓу сите наведени методи за поврзување, ова е можеби најчестата шема. Кога е поврзан нема комплексни промени. Покрај тоа, таков уред може да се поврзе независно. За да го направите ова, на случајот или во пасошот неопходно е да се открие точно каде се наоѓа неутралната или нулата на машината, како и фазата. Како правило, таквите знаци 1,2 и N. се означени на автомат. 1 - имплицира влезниот фазен проводник, 2 - излезниот фазен проводник и N означува нула или неутрален.

Еден од главните услови за поврзување на таков RCD е тоа што е инсталиран во сите случаи по прекинувачот! Ова барање ви овозможува да го заштитите мерачот од зголемувањето на струјата.

Имаше случаи кога уредот не успеа. Зошто? Работата е дека струјата помина низ неа што ја надминува својата номинална оперативна струја. За да спречите тоа да се случи во вашиот случај, купете уред со колку што е можно со голема рангирана оперативна струја. Покрај тоа, кога се поврзува важно е да се набљудува точната низа. Во спротивно, може да се појават проблеми за време на неговото работење. На пример, ако при поврзување за да ги поврзете нулите терминали со фазата, тогаш уредот веднаш ќе успее.

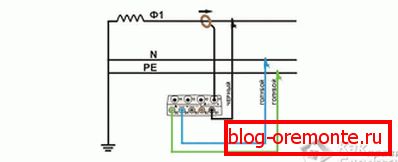

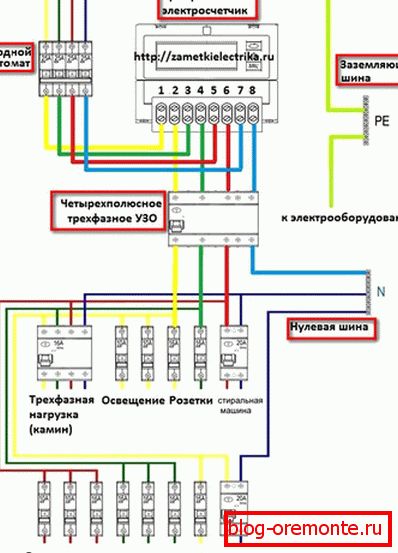

Поврзување на четири-pole RCD во три-фазна мрежа користејќи неутрален

Овој метод на поврзување е исто така доста чест. Принципот на негово поврзување практично не се разликува од еднафазната мрежа. Само во овој случај е поставен четириполен RCD. Има четири влезни жици, кои на машината се означени со A, B, C и нула (N). Како по правило, дијаграмот за поврзување е означен на телото на машината. Единствената разлика може да биде дека на квадруполен уред, нула може да биде од другата страна. Што е најважно, правилно поврзете ги излезите и влезовите.

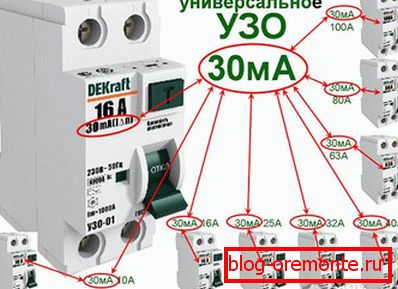

Овие RCDs се користат за заштита од пожари на електрични жици при високи струи на истекување. Ако го користите за заштита од електричен шок, препорачливо е да користите точка на истекување што е 10 до 30 mA.

За да го заштити самиот уред, автоматски прекинувач се поставува директно пред него.

Најдобро е да се поврзат еднофазните мрежи преку нулта шина, која е монтирана директно на DIN шината во штит.

Исто така, при поврзувањето е исклучително важно да се набљудува означувањето на бојата на жицата, како и поврзувањето на неутралните и фазните проводници.

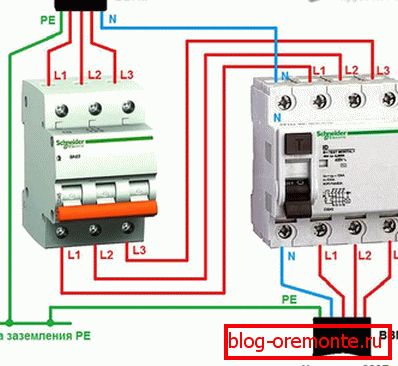

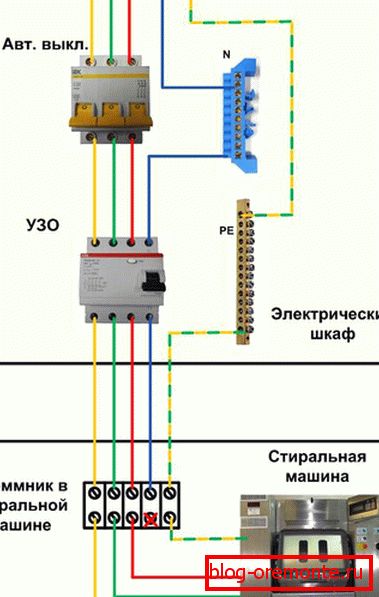

Поврзување на четири-pole RCD во трифазна мрежа без употреба на неутрален

Оваа шема се користи во повеќето случаи за да се поврзат трифазните електрични мотори. Автомат ќе го исклучи од мрежата веднаш штом ќе се појави мал краток спој на намотките. За да се поврзе трифазен мотор, потребни се три фази на напон на напојување, имено A, B и C. Потребен е и заштитниот проводник PE, кој ќе служи како заземјување на куќиштето. Како резултат на тоа, нема смисла да се добие жица со пет жици, но четири жици ќе бидат доволни.

Поврзување на четири-pole RCD во една фаза мрежа

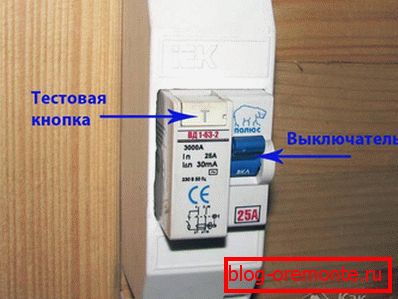

Оваа употреба може да се нарече ирационална и целисходна. Сепак, во некои случаи ова е единствената правилна одлука. На пример, ако во иднина планирате да ги проширите електричните инсталации, префрлете ги на трифазна мрежа или додадете неколку еднофазни мрежи. Покрај тоа, таква шема се користи во случај на привремена употреба на итна замена на погрешна биполарна RCD. Поврзувањето е прилично едноставно. За ова, нула и фаза се поврзани со соодветниот терминал. Во овој случај, врската на фазниот проводник со терминалот се прави само ако копчето "Тест" е моментално поврзано. Таквиот терминал се наоѓа во близина на нула.

Врска во станот и во приватна куќа

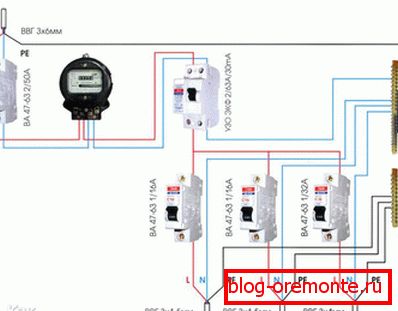

Дијаграмот за поврзување во станот се изведува само на еднофазна мрежа. Поради оваа причина, врската е направена по следниов редослед:

1. Воведна машина.
2. Електричен метар.
3. СЗО 30 mA.
4. Електрични инсталации во станот.

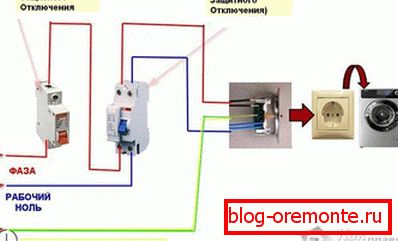

Ако имате електрични потрошувачи на електрична енергија во вашиот стан, на пример, машина за перење или електрична печка, тогаш се препорачува дополнително да го поврзете заштитниот уред на RCD.

Во врска со поврзувањето на машината во приватна куќа, редоследот на поврзување е како што следува:

1. Воведна машина.
2. Електричен метар.
3. Автоматски од 100 до 300 mA, изборот е направен во зависност од количината на струја што ја трошат сите апарати за домаќинство.
4. Автоматска машина за индивидуална потрошувачка на струја. Обично 10 до 30 mA се користи.

Значи, ние ги разгледавме со вас некои од карактеристиките и разликите во врска со RCD во одредени околности. Што е најважно, запомнете дека ако немате идеја за овој систем, тогаш е подобро да не експериментирате.

Видео

Неколку зборови за типични грешки при поврзување на RCD:

Шеми

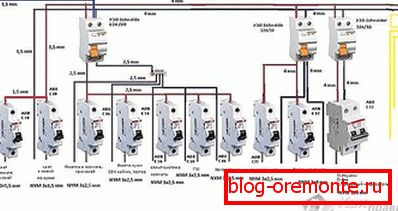

Со цел правилно да го инсталирате RCD, Ве покануваме да се запознаете со некои дијаграми за нејзината врска:
