Како да поврзете заземјен штекер

Во приватните згради и апартмани на нови згради, чиешто ожичување е направено со помош на жици со три проводници, проблемот на заземјување, по правило, лесно се решава. Но, како да се поврзат излезот со заземјување во куќите на старите градби, не сите знаат.

Во такви куќи, жици се прават во форма на двожична линија, поради што задачата е малку посложена. За да го решите, ќе треба да преземете повеќе дополнителни активности. Овие операции обично се сведуваат на организацијата на друго (заземјување) јадро, се протегаат од рамниот панел до заземјениот електричен штит за пристап.

Опции за заземјување

Кога вршите електрична работа, овозможувајќи ви лесно поврзување со мрежен штекер со заземјување, можни се следните опции:

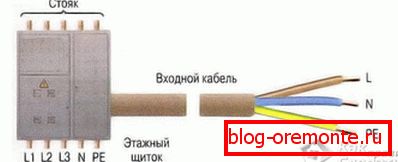

• Поставување на дополнителна шина за шини направена од бакарна жица со одреден дијаметар и се протегала од просторијата до дистрибутивната табла за пристап со слободни терминали за заземјување.
• Уредување на таканаречената "нула", чија суштина се состои во поврзување на заземјувачкиот контакт на излезот со "нула" жица. Специјалисти електричари сметаат дека овој метод за поврзување е поприфатлив, бидејќи во овој случај станува возможно да се користат заштитни уреди за исклучување во линијата.

Изолацијата на жиците испорачани во станот за погодност на поврзувањето е направена во различни бои. Жичаната жица во согласност со стандардот е изолирана со меша жолто-зелена боја, додека фазниот проводник е обично направен од кафеава или црвена обвивка. "Нулта" жица во повеќето случаи се изведува со сина или сина изолација.

Ако во станот има разводни кутии, врската може да се направи директно кај нив (ако има трето заземјување, се разбира).

Постапка за поврзување

Веднаш пред да поврзете двојно заземјен штекер, ќе треба да ги извршите следниве подготвителни активности:

• ленти на краевите на жиците кои ја снабдуваат струјата со штекерот;
• отстранете го декоративниот капак од монтиран производ;
• олабавете ги фиксирачките завртки на приклучоците на кои подоцна ќе се поврзат жиците.

Понатамошни манипулации поврзани со приклучување во штекерот се, како по правило, сведени на следните операции:

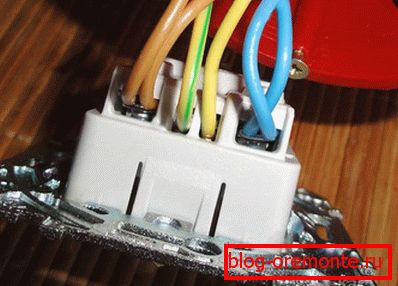

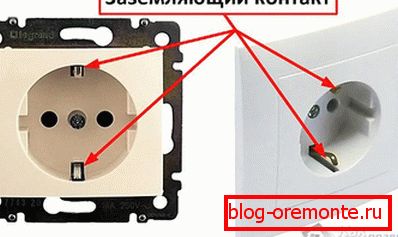

1. Краевите на жиците, кои се изнесуваат од пластичната кутија за слетување, се доведуваат до контактите и се внесуваат во соодветните терминални дупки. Фазните и неутралните жици можат да бидат поврзани без оглед на нивната функционална намена (т.е. може да се заменат). Спротивно на тоа, земјата диригент мора да биде поврзан со терминален блок со посебна ознака, која е симбол за земјата.

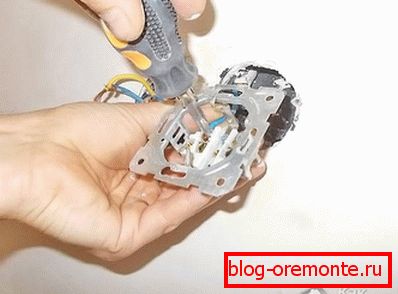

2. По поврзувањето на жиците, случајот на штекерот без капаче е прицврстен со завртки за самопреслушување на пластичната кутија за монтажа (кутија); во исто време, снабдувањето жици се уредно набиени во нејзиниот случај.
3. Остатоците од стариот тип се опремени со специјални нозе, кои овозможуваат фиксирање на кутијата со затегање на завртките.
4. По фиксирањето на штекерот во долниот дел, треба повторно да ги проверите завртките на клемите и само тогаш да го замените декоративниот капак.

Како заклучок, мора да ве предупредите дека пред да ги извршите сите активности за поврзување на штекерот, задолжително отстранете го напојувањето од целиот стан. Таквото исклучување обично се прави со исклучување на соодветниот автомат или одвртување на приклучоците.

Видео

Во следното видео, можете да видите како е вграден приклучен приклучок на професионално ниво:

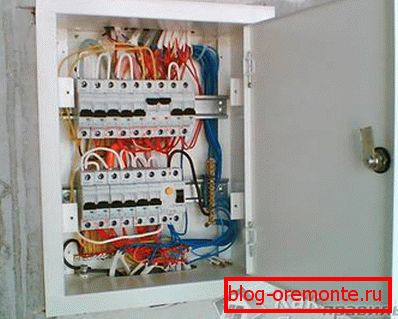

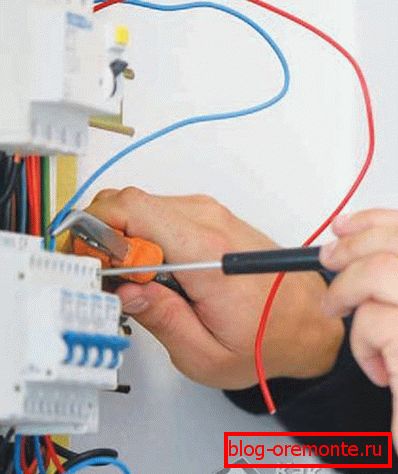

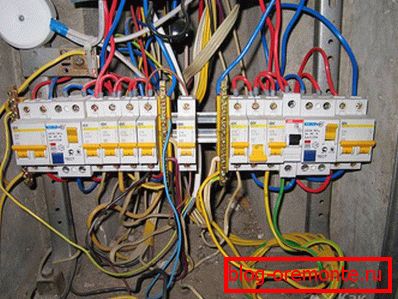

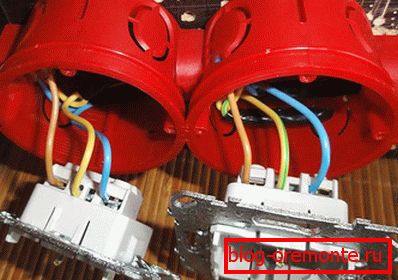

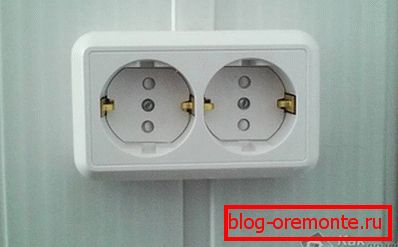

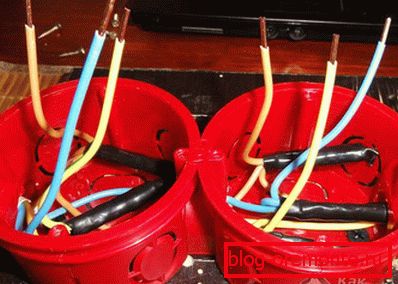

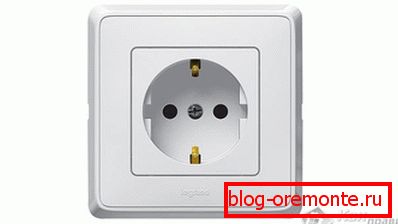

Фото

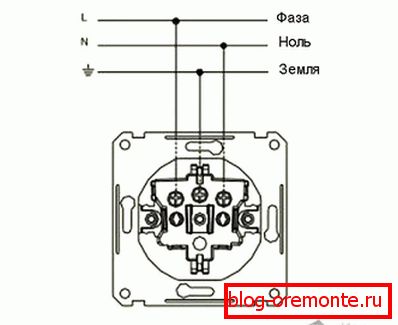

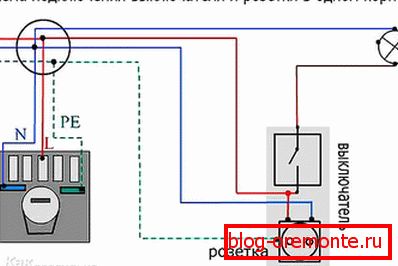

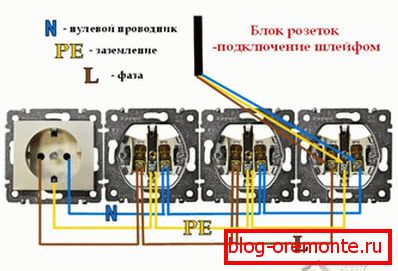

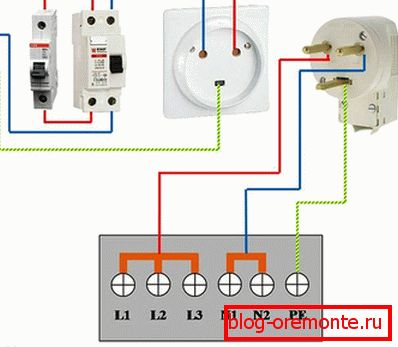

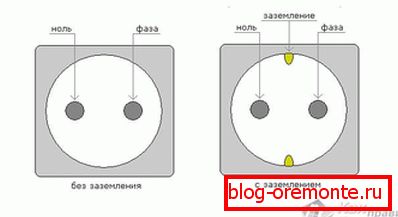

Шеми

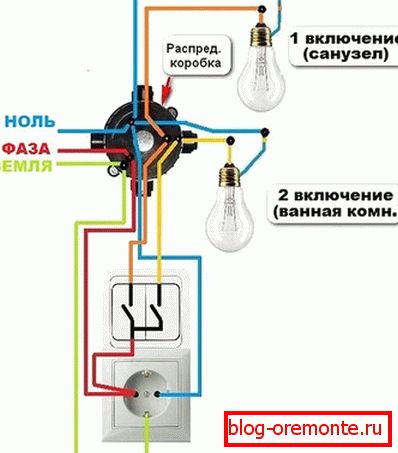

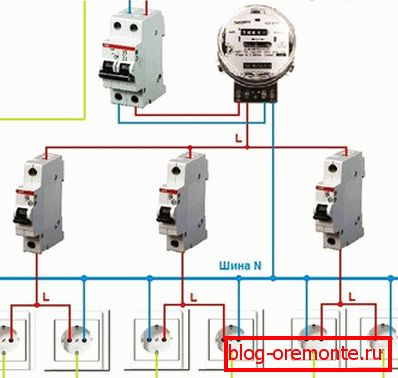

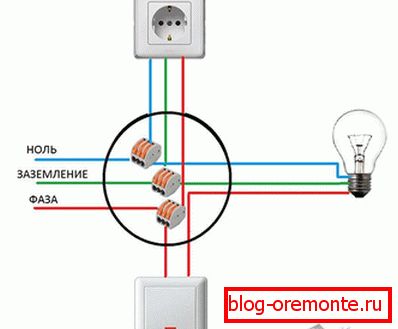

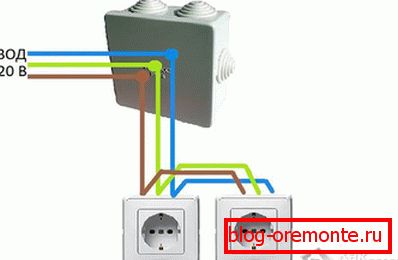

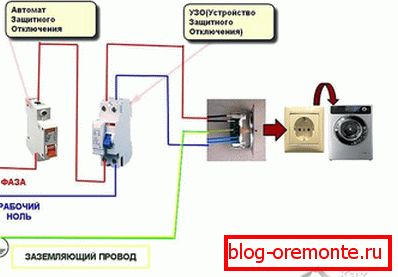

Шемите понудени од нас ќе ви помогнат правилно да го поврзете сокот со заземјување:
