Армирани бетонски панели за ѕидови - комплетен преглед на

Надворешните бетонски и армиран бетонски панели се широко користени за изградба на куќи, како и индустриски и јавни објекти. Нивниот изглед, пред повеќе од 50 години, беше вистински пробив во градежништвото и овозможи неколку пати да се скрати изградбата на зградите.

Видови армирани бетонски панели

Засилен бетон е монолит од арматура од челик и бетон. Интеракцијата на овие материјали е многу ефикасна. Бетонскиот камен сигурно се прилепува на метал, добро ја заштитува од рѓосување. Овие компоненти се надополнуваат едни со други во отпорност на различни оптоварувања.

Како резултат на структури имаат значителна сила, а само високо-технолошки алатка може да помогне во нивната обработка. Неодамна, дијамантското дупчење на дупките во бетонот стана популарно.

Обрни внимание! Обемот на конкретни производи, главно, е окупиран од евтини суровини - чакал, кршен камен, песок. Затоа, нивната цена е релативно мала.

Кои видови ги постојат

Производи од армирано-бетонски производи се поделени на:

• затегнати пре-стоки;
• аналози засилени со вообичаениот метод.

Со густина (специфична тежина) и бетонска оценка:

• супер тешки бетонски панели, нивната густина е од 2,5 t / m?;
• тешки аналози, со густина од 1,8 / 2,5 т / м;
• белите дробови, нивната специфична тежина е до 1,8 t / m;
• ултралесни производи, нивната густина е 0,7 t / m?.

По својата структура, армирани бетонски ѕидни панели се поделени на:

• монолитен;
• шупливи;
• произведена од еден вид решение;
• направени од различни видови на мешавина.

ZHBI може да наведете:

• за станбени и јавни згради;
• за производствени капацитети;
• за инженерски конструкции.

Методи на производство

Производството на панели се врши во фабриките за бетонски производи со различни методи.

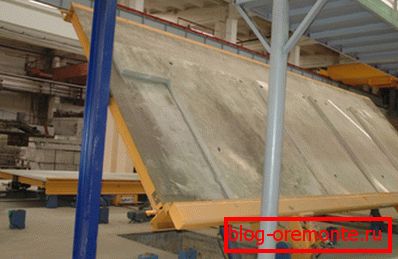

1. Технологијата на штандот е дизајнирана за производство на големи производи.. Решението се влива во фиксни форми. Специјални единици: бетонски ракувачи и вибратори, за возврат се приближуваат до штандовите и произведуваат технолошки чекори.
2. Методот на касетата е модификација на претходниот метод.. Панелите се направени во фиксни касети, кои се состојат од неколку челични прегради. Рамката е изработена од армирање, а потоа се полни со бетон. Термичка обработка е направена контакт, преку ѕидовите на касетите.

По загревањето, ѕидовите на облиците се отстранети, а панелите се отстрануваат со мост-кран. Овој метод произведува рамни производи: ѕидни структури и аналози за подови.

1. Кога протокот модуларен технологија форми за производи се движат по должината на синџирот од еден механизам на друг. Мокро и термичка обработка се изведува континуирано.
2. Во случај на вибрации, целиот производствен циклус се одвива на една инсталација на принципот на проток на работа. (вибрационен валавница). Тоа е транспортер кој се состои од гума заштитен челик.

Неговата лента се движи на технолошки постови. На нив се појавува: инсталација на рамката на арматурата, истурање на бетон, нејзино собирање со вибрации и термичка обработка. Упатството препорачува на таков начин да се произведат панели со прегради и тавани, како и надворешни ѕидни плочи од лесен бетон.

Технички барања

Државните стандарди ги поставуваат најстрогите барања на ѕидни плочки.

1. Точноста на стандардните големини, како и геометриската форма.
2. Оптимален дизајн на соединенија и јазли.
3. Точната локација на хипотеката.
4. Соодветност на стандардна големина и тежина на бетонските производи за можностите за транспорт и товарење автомобили.

Обрни внимание! Куќата од армирано бетонски панели треба да биде изработена од производи чии димензии лежат во границите на отстапувањата и толеранциите. Тие се утврдени од ГОСТ Бр. 130 / 15.4 / 84.

1. Димензиите на хипотеките во нив треба да одговараат на стандардните вредности, грешката не треба да надминува 0,5 см.
2. Дозволената аксијална поместување на хипотеките не е поголема од 1 см.
3. Овие елементи треба да бидат рамни со рамнината на панелите или над неа - не повеќе од 0,3 см.

Повеќе за ѕидни плочи

Големи ѕидови се дизајнирани да го забрзаат темпото на изградба. На пример, куќа за армирано-бетонски панели може да се изгради за само 2 недели.

Dostoinstva ŽBI

Популарноста на армирано-бетонските панели во масовната конструкција, покрај високите стапки на работа, се објаснува со нивните други предности:

• висока јачина;
• добар носивост;
• прифатливо ниво на топлинска изолација;
• 100% отпорни на оган;
• отпорност на екстремни температури;
• издржливост на работа.

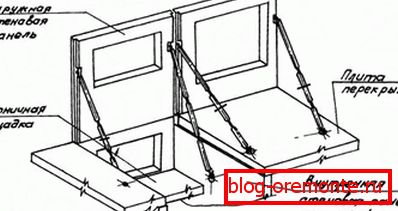

Видови на панел конструкција

Панел конструкцијата може да биде рамка и без рамка.

Тоа зависи од тоа кои ѕидни плочи се користат: затворање и носење, или само затворање.

1. Во зградите со рамковен тип, товарот на подовите го носат самите ѕидни панели.
2. Во рамки аналози, функциите на превозникот се изведуваат со рамки. Ѕидните плочи се користат за зонирање, мечување, звук и топлинска изолација.

Растенија произведуваат панели за надворешни и внатрешни ѕидови.

1. Надворешните плочи се структурирани во три категории: еднослоен, направен од мобилен или лесен бетон и се состои од два, три слоја. Вторите се направени од тешки видови на бетон и топлина изолатор.
2. Надвор од конструкцијата, тие се покриени со фасадни керамички плочки, декоративен малтер, бои отпорни на временски услови, итн. Внатрешната страна на плочите е скратена и подготвена за завршна обработка.
3. Висината на ѕидните армирани бетонски панели е еднаква на висината на еден кат. Нивната ширина се протега на 1/2 соби (300/720 см), дебелината може да биде 20/50 см. Димензиите на армирано-бетонските панели за прегради соодветствуваат на димензиите на собите. Нивната дебелина е 3/16 см.

Класификација на ѕидната плоча

Постојат различни поделби на панели во категории, врз основа на принципот што лежи во основата: типични карактеристики, намена, структура, состав на материјалот.

Градна конструкција

Произведените панели се поделени на монолитни и композитни аналози.

За возврат, слоевитните производи можат да бидат цврсти или да имаат слој од воздух.

1. Еднослојните колектори се направени од хомоген бетон со ниска топлинска спроводливост. Дебелината на нивниот надворешен дел е 2/4 см. Внатре, плочата е украсена со дрво.
2. Двослојните плочи имаат солидна структура. Нивниот лежиште е изработен од армиран бетон. Ова е внатрешноста на панелот, што дополнително ја игра улогата на пареа бариера. Надворешниот термо-заштитен слој е покриен со малтер за цементно песок.
3. Засилени бетонски сендвич панели се направени од две плочи, меѓусебно поврзани со заварени рамки изработени од засилување. Меѓу нив се поставува изолација.

Со носивост ѕидните плочи се поделени на:

• самохрани производи;
• имајќи аналози.
• шарнирните панели.

Wall panels

1. Овие големи плочи имаат висина на подот и должина до 600 см. Тие се наменети за изградба на префабрикувани згради.

Обрни внимание! За производство на поделба панели треба да се користи со висока јачина обичен или гипс бетон. Материјалот мора да има добра отпорност на вода и отпорност на мраз.

1. Таквите плочи се засилени со железна жица или шипки од термички и механички отпорен челик, класа А / III, AT / IIIC. Сите челични делови од производот мора да бидат покриени со антикорозионен премаз.

Еднослојни плочки

1. За производство на еднослојни ѕидни панели се користи бетон, кој има хомогена структура и високо ниво на изолација. Најчесто тоа е лесен (клеточен) материјал.
2. Надворешната страна на плочите е покриена со обвивка слој, дебелина од 2/4 cm, за да ги заштити од атмосферски влијанија.
3. Различни малтери, плочки, итн се користат како внатрешна завршница.

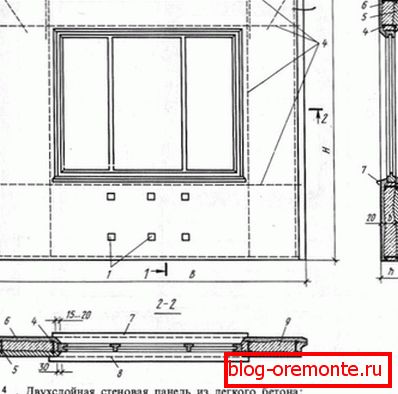

Двослојни панели

1. Двослојниот тип плочи, по правило, има солидна структура. Првиот лежиште е направен од густ армиран бетон. Другиот слој е топлинска изолација.
2. Се наоѓа на надворешноста и покриена со малтер од цемент песок.
3. Носечкиот слој се наоѓа во внатрешноста на просториите и во исто време служи за пареа бариера.

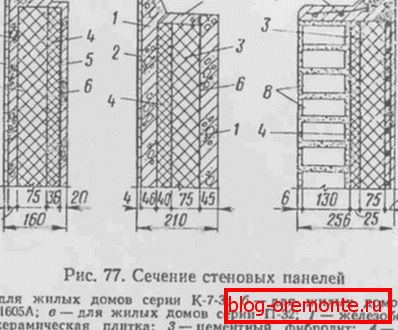

Трислоен тип на производ

Најмногу од сè, армирано бетонски сендвич панели се во побарувачка сега.

1. Основата на трислојната плоча е надворешната страна на лежиштето, внатрешната плоча е прикачена на него со засилување. Поради јазот меѓу нив, загубата на топлина во структурата е намалена.
2. Минерална волна, фибролит базиран на цемент, пена силикат, полиуретан може да служи како топлински изолатор во таквите производи.
3. Трислојните плочи имаат типични големини и се разликуваат во нивната дебелина. Го избираат дизајнерите, врз основа на климатските услови на областа и термичките параметри на зградата.
4. Овој тип на панели е направен од лесна, но издржлива бетонска смеса или тешки видови на бетон со класа не помала од Б-12.5.
5. Засилени производи со заварени мрежи или челични челични рамки. Сите метални делови на плочите се заштитени со антикорозивни буквари.
6. Карактеристиките на трислојни ѕидни панели се утврдени со нормите на ГОСТ бр. 3110/2005 и ГОСТ бр. 13015/2003.
7. Ако е неопходно да се обработат плочите за време на нивното инсталирање, армиран бетон се сече со дијамантски кругови.

Големини на производи

1. Главниот критериум за избор на ѕидни чинии со свои раце е нивната големина. Тие треба да бидат наведени во дизајнот на зградата, земајќи ги предвид неговите шеми за дизајн и плановите на подот.
2. Димензиите и дебелината, големината и бројот на отвори, техничките карактеристики на панелите се одредуваат врз основа на проектот.
3. Типични големини на плочи за станбени згради: висината е еднаква на еден кат, ширината е еднаква на една или две соби. Надворешните панели имаат отвори за врата и прозорци. Плочите за партиции се цврсти или имаат влезови.
4. Панелите за индустриски објекти имаат должина од 6, 9 и 12 метри.

Обрни внимание! Дебелината на ѕидните плочки треба да се избере врз основа на климатските услови во вашето подрачје. Исто така од големо значење се топлинскиот квалитет на користените градежни материјали. Производителите произведуваат производи со дебелина од 20/50 сантиметри

Етикетирање на производи

Панелите се означени со букви и бројки преку цртичка.

1. Првата група укажува на видот на плочата и нејзините димензии: должина, висина (во дециметри), дебелина (во сантиметри).
2. Следниот фрагмент ја одредува класата и видот бетон: L - светлина, Т - тешка, I - целуларна.
3. Третиот дел извештаи за дополнителен квалитет на производот.

На пример:

• сеизмичкиот отпор е повеќе од 7 точки - C;
• отпорност на мраз под -40 степени - М;
• пропустливост: особено ниско - О, ниско - P, нормално - Н.

Оваа група на брендови вклучува индикации за дизајнерските својства на производите:

• нивната форма;
• end конфигурација;
• видот и локацијата на отворите, доколку ги има;
• формата на строб (ако е присутна) во соседството на соседните елементи;
• видот и локацијата на арматурните и хипотекарните продавници;
• присуството на армирање структури за намалување на оптоварување, поради нерамна деформација на фондацијата.

Дозволете ни да дадеме пример за обележување: ПСТ 598-300-20.

• PST - трислоен ѕид панел;

598 см - должина;

300 см - висина;

20 см - неговата ширина.

Заклучок

Засилени бетонски панели од огради, ѕидови и тавани се составен дел на модерната масовна конструкција. Употребата на нови технологии, материјали и решенија за дизајн во нивното производство овозможува да се оптимизира изградбата на објекти.

Ако се запознаете со видеото во оваа статија, ќе добиете многу корисни информации.
