Армирано-бетонска поддршка: главните видови и карактеристики

Се користат светлосни и електрични линии, бидејќи електричната енергија и осветлувањето се појавија насекаде. И, ако во почетокот столбовите за инсталација на жици беа направени претежно од дрво, тогаш во моментов се користат повеќе технолошки материјали за производство на овие конструкции.

Сепак, ова не е изненадувачки, бидејќи металните и армирано-бетонските потпори, во споредба со структурите карактеристични за првата половина од минатиот век, станаа повисоки, посилни и поотпорни на значителни оптоварувања.

Размислете кои се карактеристиките на модерните столбови за осветлување и далноводи, како и што и како се направени.

Карактеристики на осветлување столбови и далноводи

Не е тајна дека далновите се кабел (вдлабнати во земјата) и воздух. Специјални армирано-бетонски лесни носачи се широко користени при изградбата на надземни далекуводи.

Инсталација на армирано-бетонски потпори може да се врши во оние региони каде што пресметаната температура на воздухот не падне под -55 ° C Ова ограничување се должи на главните карактеристики на производниот материјал. Бетон се карактеризира со присуство на повеќе микропори и, како резултат на тоа, тенденција кон уништување за време на критичните температурни флуктуации.

Основа на таквите структури е центрифугирана или вибрирана решетка, направена со употреба на тешки тешки цементни малтери, засилени со заварени метални конструкции.

Важно: Структумите изградени со употреба на центрифугирани лавици (кои се користат за изградба на далноводи 35-110 kV) се карактеризираат со посебна цврстина и издржливост.

Полците за пренос на енергија, со исклучок на центрифугирани и virirovanny лавици, може да се состојат од следниве структурни елементи:

• под-јаглен;
• конзоли;
• потпорни плочки;
• crossbars;
• сидра за одредување одложувања;
• понизок бетонски покрив (ударно лежиште);
• широк спектар на метални конструкции, вклучувајќи и отпорни на кабел, продолжени држачи, крајни капаци, прстиња, drawbars, внатрешни врски, точки за прицврстување.

Инсталирањето на армирано-бетонските столбови во земјата се врши со инсталирање на конструкцијата во претходно дупчана цилиндрична јама со последователно полнење на песок и чакал во резултирачките синуси.

Со цел да се обезбеди потребната цврстина на инсталацијата на конструкцијата на слаби почви, подземниот дел од потпорите за надземни линии се зајакнува со помош на носачи кои се фатени во полу-спојници. Прицврстувачите или прекушките завртки се користат за прицврстување на металните конструкции на шарките.

Клучни карактеристики

Армирано-бетонски потпори - се направени со висококвалитетен бетон, армиран со жица и армирани шипки.

Меѓу главните предности на овие структури треба да се забележат следните квалитети:

• прифатлива цена во споредба со колеги од сите метали;
• отпорност на корозија;
• отпорност на долгорочна изложеност на хемикалии;
• отпорност на прекумерна влага;
• отпорност на температурни флуктуации.

Важно: Главниот недостаток на потпората направена со употреба на армиран бетон е мала јачина во согласност со масата на структурата како целина. Покрај тоа, високата тежина и димензии на таквите производи се претвораат во значителни трошоци за време на транспортот.

Главни сорти

Освен фактот што најчесто се користат армирано-бетонски столбови за осветлување, се користат столбови за електрични водови.

Таквите капацитети се поделени во следниве категории:

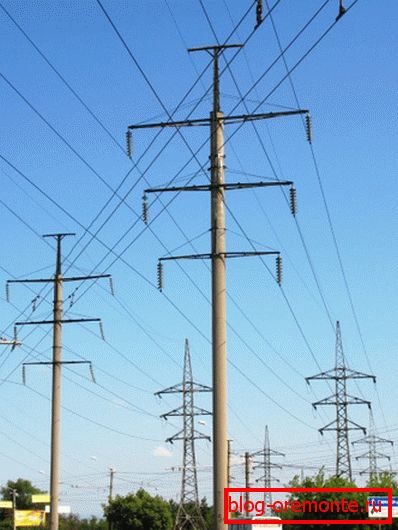

• Средно поддржува - се користи во изградбата на правните делови од трасата на надземни водови.

Таквите структури не се дизајнирани за оптоварување насочено по линиите на електрична енергија и се користат исклучиво за инсталација на жици и фиксирање на кабли. Денес, околу 80% од сите електрични водови се поставени на такви бетонски столбови.

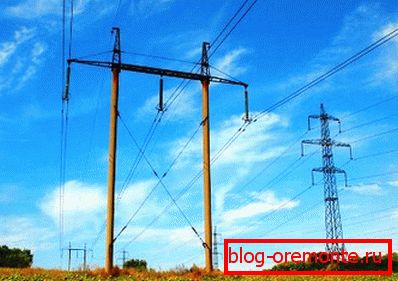

• Поддржува сидро што се користи во изградбата на правните делови од трасата на надземни водови за да се обезбеди транзиција преку природни бариери или инженерски конструкции. Исто така, овие столбови се користат во оние делови на трасата каде што е неопходно да се сменат бројот, брендот и пресекот на жиците.

Од сите категории на армирано-бетонски столбови, армирано-бетонските потпори се со зголемена сила.

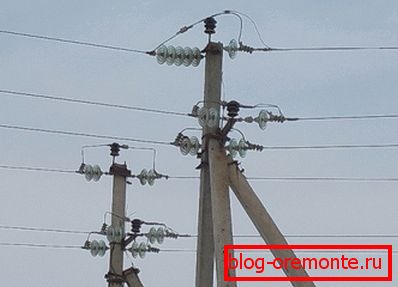

• Агол поддржува - инсталиран на оние делови каде што трасата ја менува својата насока. Колоните од овој тип ги земаат добиените тежини на тежината на жиците од поврзувачките соседни шири.

Ако трасата се карактеризира со мал агол на ротација (не повеќе од 30 °), тогаш оптоварувањето на потпорите е мало, и затоа може да се користат аголни средни потпори. За поголеми агли над 30 ° се користат потпорни аголни потпори со потрајни конструкции и закотвени жици.

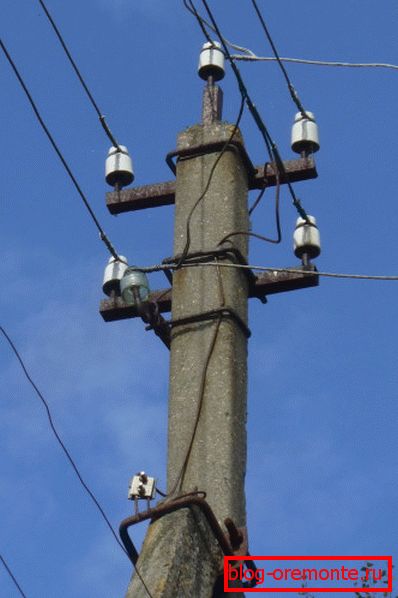

• Крај на лого - е еден вид сидро столбови.

Таквите структури се наоѓаат главно на почетокот и на крајот на далноводите. Структурите од овој тип се дизајнирани за еднострани товари.

• Специјални поддржувачи користи за извршување на посебни задачи.

Карактеристики на конструкцијата

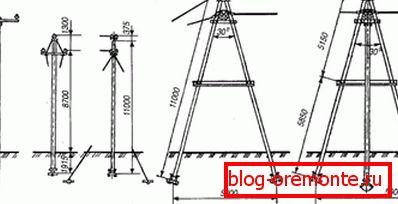

Во согласност со структурните карактеристики на армирано-бетонските столбови на надземни водови се поделени во следните категории:

• портал со одложувања;
• портал со внатрешни врски без одложувања;
• единечна и мулти-решетка со задоцнување;
• единечен и мулти-решетка без одложувања.

Технологија на производство на надземни водови изработени од метално армиран бетон

Значи, откако ќе се одлучиме за техничките и оперативните карактеристики на армирано-бетонските пилони, наменети за поставување на надземни водови, ќе ја разгледаме технологијата на нивното производство, користејќи го примерот на модификацијата CB 95.

Чекор по чекор производство инструкции. Првиот - подготвителната фаза ја вклучува следната работа.

Подготовка на работна смеса:

• Подготовка на Портланд цемент, инертен материјал, хемиски. адитиви и вода во согласност со пропорциите дадени во проектната документација;
• Дозирање на компоненти и вчитување во миксерот;
• Добивање на мешавината на униформа конзистентност и истовар во павер.

Подготовка на метални конструкции за зајакнување:

• Алати за сечење на потребната класа во сегменти од саканата големина;
• Подготовка на сидро глави;
• Формирање на контурни спирали;
• Формирање на петелки и подготовка на прачка земјата петли.

Форми за готвење:

• Чистење на внатрешниот волумен на формата;
• Подмачкување на внатрешниот волумен со помош на спречување на адхезија на бетон;
• Дистрибуција на спирали;
• Спроведување на изотермично загревање на прачки;
• Дистрибуција на загреани прачки на претходно поставени станици;
• Навртување на спиралата меѓу столбовите со последователно прицврстување на шините во три точки;
• Распределба на облоги на краевите на формата;
• Инсталација на цевки и технолошки јамки со задолжителна фиксација на внатрешните површини на опаковката.

Втората фаза е производство. Во оваа фаза, се меша работната смеса и се формира готовиот производ.

Во процесот се врши следнава работа:

• Пневматичката транспортер е вградена во работната позиција и претходно подготвената форма се полни со малтер. Пополнувањето на образецот со бетон се врши со поместување на релатерот долж кофражот за конкретен производ.
• Преку внатрешниот вибратор, смесата се набива со цел да се спречи формирање празнини.
• Работа со рацете преку правило или мистрија ниво на површината на материјалот поставени во форма.

Во третата фаза, производот е подложен на изотермален третман.

Ова се прави на следниов начин:

• Топлински изолациски материјал се поставува преку пополнетата кофражни.
• Се активира системот за греење на внатрешната кофражна обвивка. Системот автоматски ги контролира параметрите за температура, време, итн. Затоа, влијанието на човечкиот фактор врз квалитетот на производот е минимално.
• Материјалот за облогата е отстранет.

Во завршна фаза, мувла е расклопувана, фитинзите се скратени, квалитетот се проверува и готовиот производ се испраќа до складот.

Заклучок

Значи, ги разгледавме општите информации за тоа како се изведува производството на армирано-бетонските столбови. Ние, исто така, дознавме што се овие структури, кои се нивните технички и оперативни карактеристики.

Дали има некои прашања што треба да се разјаснат? Повеќе корисни информации можете да ги најдете со гледање на видеото во оваа статија.
