Армирано-бетонски столбови за уредување рамни структури

Голем број луѓе во споменувањето на таков збор како "колона" веднаш се потсетиме на антички, декоративни споменици на архитектурата и зградите со широк врежан столб кој го поддржува таванот. Но, во прилог на такви архитектонски објекти кои вршат декоративна функција, постојат армирано-бетонски столбови на индустриски објекти кои извршуваат поддршка функција за одржување на рамката на зградата.

Дизајн карактеристики

Колони изработени од армирано-бетонски малтер ги преуредуваат вертикалните производи со релативно мали димензии на обликот на попречниот пресек, во споредба со нивната висина или должина.

Ваквите градежни елементи главно се користат за создавање на рамки од типот на загради или рамки, а исто така се користат и како носивост за други градежни елементи:

• Греди;
• Ригел;
• Работи.

Основни својства и карактеристики

Колоните за бетонски производи се производи кои ги поседуваат следниве својства:

• Голема отпорност на агресивни влијанија од околината;
• Целосна усогласеност со наведената способност за носење;
• Отпорност на различни сеизмички ефекти;
• Доказ за влага;
• Отпорност на температура на замрзнување.

Инструкциите за избор на одреден дизајн обезбедуваат референтна точка за усогласеност со следните параметри:

1. Податоците добиени како резултат на генеалошки истражувања;
2. Временски услови и климатска зона во која ќе се користи поддршката;
3. Висината на објектот во изградба или неговата висина;
4. Функционална намена на зградата, во чија конструкција се вклучени колоните.

Главната и најважна техничка карактеристика на бетонските лежишта е токму носечкиот капацитет. Колку е повисока перформансите на овој параметар, толку е помал колоната во зградата. Производите со највисока носивост може да се користат при изградба на пониски катови или подруми.

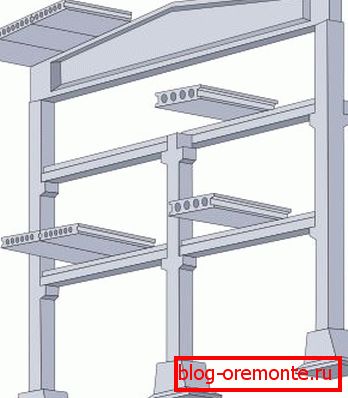

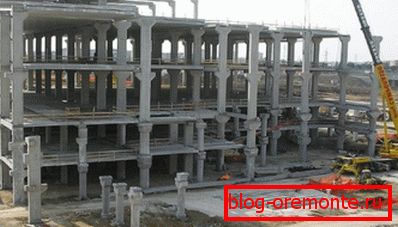

За катна згради, најчесто се користат колумни, чија конструкција е опремена со неколку конзолни протекции предвидени на висина од 2,5 и 3 метри. Ознаки од овој тип се означувањето на крајот на подот, бидејќи токму на нив е поставено гредите на плафон за уредување на следното ниво. Така, се формира рамка на високи згради.

Колоните, кои се користат за подигнување на згради на еден кат, се повисоки и не обезбедуваат проекции. Таквите подлоги може да се користат за изградба на индустриски или земјоделски простории.

Регулаторна документација

Конкретните производи од овој тип се третираат со висок степен на одговорност и ги исполнуваат најстрогите барања. Елементите од овој тип се произведени во целосна согласност со стандардизирана документација. Тие произведуваат огромен број на различни тестови и тестови за цврстина, сигурност, ригидност и способност да се спротивстават на пукањето.

Сите основни барања и стандарди за поддршка на бетонски производи се содржани во следните документи:

• ГОСТ 25628 од 1990 година ги регулира параметрите на колоните за изградба на единечни приказни;
• ГОСТ 18979 од 1990 година ги регулира параметрите на колоните за изградба на повеќекатните згради;

Обрни внимание! Во овие државни стандарди, столбовите-колони се назначени како ознака "SK.40.2.5-1". Оваа ознака покажува дека должината на овие елементи е 0,4 m, а нивната ширина е 0,2 m.

• Серијата АИ 04-1 ги регулира параметрите на производите за да создаде рамка за врска;
• Серијата 1.423.1-3 / 88 ги специфицира параметрите на колоните, кои се основа за изградба на еднокатна просторија за индустриска употреба;
• Серијата 1.823.1-2 ги специфицира карактеристиките на производите за изградба на објекти за земјоделски цели.

Цената на таквите производи спаѓа во категоријата доволно високо и затоа е важно да се следи дека потрошените пари се оправдани. Параметрите на издржливоста и јачината на колоните од армиран бетон немаат аналози во целиот спектар на бетонски производи. Овие карактеристики ги предизвикуваат столбовите да станат производи за кои се гради зградата.

Од кои колумни се направени?

Со изборот на материјал за производство на такви потпорни конструкции се вклопуваат со големо внимание, бидејќи тоа зависи од него од главните индикатори на готовиот производ. Модерните елементи се направени со користење на решенија на брендот од M300 до M600 со армирана рамка, изработена со помош на крути прачки и жица. Зајакнувањето од челик може да биде напната или ненагласена.

Тоа е челик стврднување што ќе им овозможи на колоната да има потребното ниво на сила, издржливост и способност да подлежат на огромни товари од подни плочи.

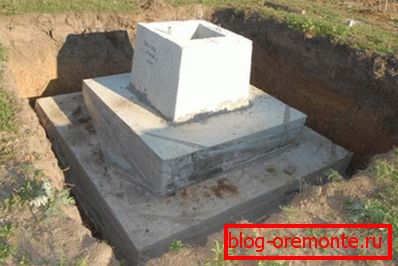

Инсталирањето на армирано-бетонски столбови со свои раце се врши во специјални очила или во монолитни основи. Основи на колумни се производи кои исто така се направени од армиран бетон. Таквите елементи едноставно имаат огромна маргина на сигурност, што им овозможува безбедно да ги чуваат производите од овој тип, со исклучок на движењето и наклонетоста.

Класификација на производот

Постојат неколку видови на класификации на таквите бетонски конструкции за различни карактеристики и карактеристики на готовиот елемент.

Видови

Со појавата на такви структури се поделени во две главни групи:

1. Со конзоли - за изградба на згради подигната со помош на мост кранови:

• Правоаголна - за објекти со висина од 9.6m;

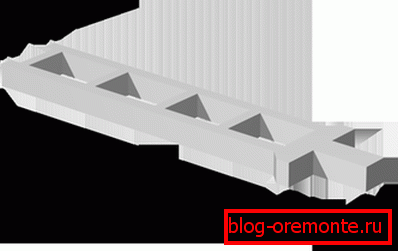

• Дво-филијала - за објекти со висина поголема од 9,6 m;

Обрни внимание! Производот од овој тип се состои од над-кран дел, на кој се преклопува, и дел од кран, кој служи како поддршка на зракот и го зема товарот од преклопувањето.

1. Неконтролирано - за изградба на згради кои се направени без употреба на мост кранови.

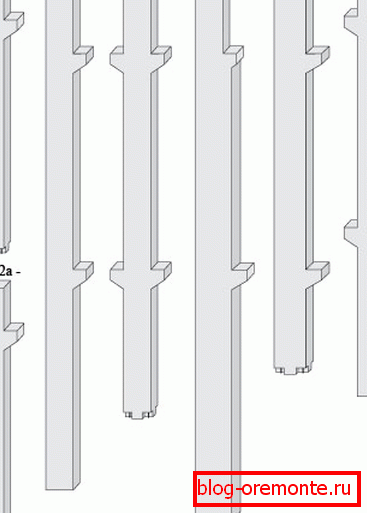

Унифицираните димензии на армирано-бетонските столбови со конзоли исто така се поделени во зависност од видот на пресек:

• Со правоаголен дел - 400/400, 400/600, 400/800, 500/500, 500/600, 500/800 (милиметри);
• Со пресек со две гранки - 400/1000, 500/1000, 500/1300, 500/1400, 500/1550, 600/1400, 600/1900, 600/2400 (mm).

По делот

Според видот на пресек на структурата може да биде:

• Тркалезна;
• Правоаголна;
• Плоштад.

Со технологија на производство

Според методот според кој е направен, структурата за поддршка може да биде:

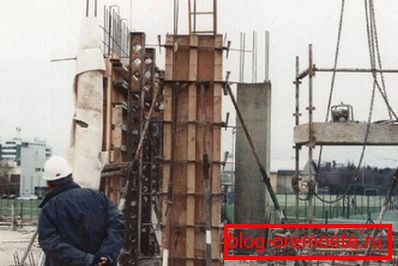

• Монолит. Производството е направено директно на градилиштето со истурање на бетонски раствор во кофражот, кој е претходно наместено армирање рамка;

• Национален тим. Одржувачите од овој тип се целосно произведени во индустриски услови кај производителите. Транспорт на таквите производи на градилиштето се врши со користење на специјализирана опрема.

По позиција

Во зависност од позицијата на колоната во креираната армирано-бетонска конструкција на објектот во изградба, производите се поделени на:

• Средни колони;
• Колони на последниот ред;
• Предни производи.

Елементите на фасадата имаат зголемена конзола, што овозможува можност за поддршка на фасадни премази. Дупките во оваа конзола се наменети за комуникациски столбови.

Исто така, постојат фасадни производи со долги конзоли за уредување на балкони и лоѓи.

Некои карактеристики на пресметката

Параметрите како што се должина, достапност на вградени елементи, напречен пресек и носивост на колоната се утврдени со методот на пресметка во фазата на дизајнирање на дизајнот. Во огромен број случаи се користат прецизно префабрикувани бетонски производи кои имаат долг, еднаков на два ката на конструираната структура.

Професионалци препорачуваат употреба на бетонски решенија од Б-15 до Б-25. Па, за производите што ќе се користат при изградбата на првите катови, се применуваат решенија од Б-25 до Б-30, но не повеќе.

Првото нешто што треба да се утврди со помош на пресметката е пресечната површина на конкретниот производ, што ќе овозможи зачувување на униформноста на компресијата. Оваа вредност се определува со следнава формула:

A = F / Rb, каде што:

• А е пресечната површина на производот;
• F - сила на притисок;
• Rb е јачината на конкретното решение во компресија.

Пример пресметка на армирано-бетонски столбови:

F = 50 тони. Бетонскиот бренд B15 има сила на притисок од 200 kgf / cm2.

А = 50000/200 = 250 см2

Страната на квадратниот дел ќе биде еднаква на:

A = v250 = 16 см.

По површината на пресекот е познато, пресметката треба да се направи земајќи ги во предвид коефициентите кои ги означуваат условите за работа, точност на монтирање и други услови што можат да ги зголемат димензиите на пресекот. Треба исто така да се земе предвид ексцентричната компресија, земајќи ја предвид случаен ексцентричност и флексибилност на креираната структура, која се зголемува пропорционално на висината на производот.

Овие пресметки можат да бидат толку тешки и сложени што нивното производство честопати се поврзува со голема веројатност за правење грешки. И со сегашните способности на современите компјутери, едноставно е несоодветно да се прават такви пресметки рачно. Па, ако се утврди пресек областа на колона е потребно, така да се каже, на теренски услови, тогаш, се разбира, ќе треба да се бројат рачно.

Во секој случај, пресметката мора да ја земе предвид не само сопствената јачина на колоната, туку и можноста за нејзина интеракција со основата и структурата на подот. Затоа, пресметаниот напречен пресек треба да се зголеми барем од конструктивен поглед на засилување на конструкцијата.

Што да се разгледа пред купувањето

Пред да ги купите колоните за изградба на зграда или простории од индустриски или земјоделски тип, треба да најдете производител од кој можете да купите производи со добар квалитет по разумна цена.

За да нарачате и да купите потпорна армирано-бетонска конструкција, ќе треба да ги обезбедите следните податоци:

• Збир на работни цртежи за кои е дизајнирана потребната колона;
• Проценетата висина и висина;
• Форма;
• Големина на пресек;
• Достапност на вградени делови;
• Локација на градежната парцела со цел правилно да се пресметаат трошоците за транспорт на готовиот производ.

Во заклучок

Колумни - исклучително важен, издржлив и сигурен производ за изградба на задачи. Избор на такви потпори, треба да бидете водени од податоците кои ГОСТ укажува на армирано-бетонските столбови за индустриски објекти, земјоделски, еднокатни и повеќекатни. Покрај овие регулаторни документи, треба да се потпре и на пресметката на ексцентрично компресирана армиранобетонска колона, која нужно мора да биде присутна во проектот.

Па, монтажата на армирано-бетонска поддршка не е тешка, се додека производот ги има сите декларирани карактеристики, бидејќи силата и сигурноста на структурата зависи од нив. И видео во оваа статија ќе ви покаже уште повеќе за ваков важен елемент за изградба како армирано-бетонски колони.
