Белење на бетон според државните стандарди
Како се изведува армирано бетонирање на цртежи? Дали постојат правила со кои се воспоставува начин за дизајнирање на парчиња и видови градежни структури? Треба да најдеме одговори на овие и некои поврзани прашања.
Извори на информации
Тие ќе служат за нас:
- ГОСТ 3455-59.
- Го замени ГОСТ 2.306 - 68.
Објаснување: ослободувањето на нов стандард кој ги регулира истите делови од производството како и стариот, автоматски го откажува ефектот на стариот документ. Во нашиот случај, првиот ГОСТ е отстранет од правливиот кабинет за да се разјасни некоја конфузија со системот за означување на материјалите.
- ГОСТ Р 21.1207-97.
Истрага
Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Храчување разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них - способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).
Како што се покажа многу подоцна, наставникот во изготвувањето едноставно не знаеше за новиот стандард усвоен откако добил високо образование и ги подучил учениците како што се поучувал.
ГОСТ 3455 - 59
Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название - «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

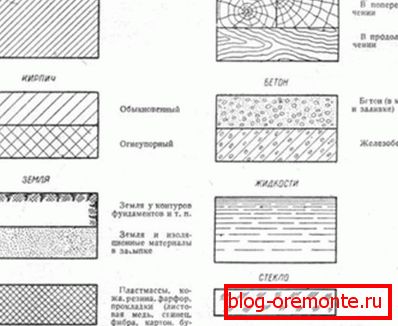

Ние, се разбира, се интересираме, пред се, за системот на означување на материјалите усвоени во документот.
| Материјал | Храчување |
| Метал | Коси линии во редовни интервали |
| Неметални материјали (освен оние што се наведени одделно) | Преклопуваат наведнати линии со десна и лева падина |
| Вуд низ житото | Слика на парче со радијални пукнатини и годишни прстени |
| Дрво по влакната | Многу реалистична слика на текстурата на аришот |
| Бетон без засилување | Озлогласениот песочен пејзаж |
| Засилен бетон | Сенди песок песок со наведнат засенчување |
| Градење тули | Линии слични на метал, но поретки |
| Специјални тули (шамот, отпорни на киселини, и така натаму) | Интермитентни цврсти и испрекинати коси линии |
| Стакло за плексиглас | Групи од три удари со вертикални и хоризонтални празнини |
| Течности | Хоризонтални линии со празнини и намалување на интервали од долу нагоре |
| Масовна почва | Пејзаж на песок јама, разредена со решетки од три линии хоризонтално и вертикално |
ГОСТ 2.306 - 68
Принятый в 71-м году документ переработал систему схематических изображений в сторону упрощения. «Художественному таланту не место на чертежной доске!» - сказали представители министерства и предоставили новый перечень штриховок. Чтобы не повторяться, перечислим лишь изменения.
| Материјал | Храчување |
| Вуд | Сликата се состои од лакови од истиот радиус што го пополнуваат во постојан интервал. |
| Природен камен | Коси точки со линии |
| Керамички и силикатни тули, блокови и градежни камења | Групи од две наведнати линии прошарани со широки отвори. |
| Бетон | Коси цртичка |
| Земјата | На горниот раб на релевантниот дел на цртежот - група од три кратки удари, прошарани со празнини |
Кога правите цртеж со свои раце според ГОСТ, треба да следите неколку правила:
- Коси линии се извлекуваат со агол од 45 степени.
Сепак: овој агол може да се одржува не само во однос на рамката на цртежот, туку и во однос на оската или контурите на сликата.

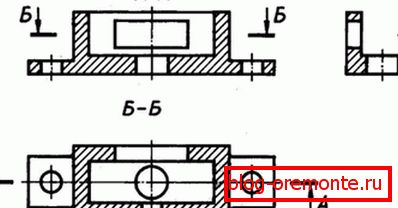

- Храчување может быть левой или правой; наклон должен выдерживаться одинаковым на всех сечениях одной детали (даже если соответствующие изображения разнесены по нескольким листам).
- Растојанието помеѓу линиите на сите делови од еден дел е избрано истото. Чекорот е избран во зависност од големината на сликата во опсег од 1 до 10 милиметри.
- Тесни и долги парчиња не можат целосно да се изведат, но само на рабовите и на неколку произволни места. Особено тесни парчиња (со дебелина помала од 2 mm во цртежот) им се овозможува целосно да се поцрвени.
- За соседните делови од два дела, се избира повеќенасочно шрафирање (лево и десно).
Значи, според сегашните регулаторни документи, упатството за конкретно шрафирање во цртежот е сосема разбирливо: тоа е означено со цртички со точки. Што се случува ако користите застарена ознака?
За среќа, цената на грешката не е превисока: според документот кој штотуку го проучувавме, дозволено е да се користи непредвидена нотација при изработката на цртежите. Потребно е само да се објаснат на цртежот.
ГОСТ Р 21.1207-97
Како што е лесно да се забележи, ние не го пронајдовме моменталниот ГОСТ за армирано бетонско шрафирање. Ознаката беше присутна во стариот документ, исчезна во новиот.
Што да сторите кога градите цртеж? Користете дупка со произволно означување на материјалот и фуснота подолу? Или има ли правила?
Одговорот ќе се најде на прилично неочекувано место - стандард кој ги регулира симболите во изградбата на патишта, при изградба на цртежи на патишта.
Заедно со асфалтот, се појавуваат водонепропустливи материјали и волуменска почва во документот:
- Правилен бетон. Неговата ознака веќе ни е позната - линијата со цртичка.
- Засилен бетон. Засилен бетон е означен со наизменични линии со цртички и цртички.

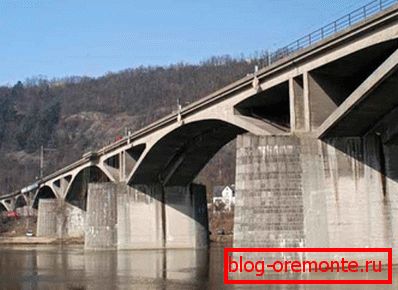

- Засилен бетон с предварительно напряженной арматурой. Греењето или механичкото ширење на арматурата пред истурање на монолитот, откако ќе се излади или отстранува сила на истегнување, може да се добие материјал со висока витка на свиткување. Нејзиниот дел е прикажан со алтернација на две цврсти и една цртичка линии.
Заклучок
Се надеваме дека нашиот материјал одговори на сите прашања на читателот поврзани со назначувањето на бетон во цртежите. Како и секогаш, дополнителни тематски информации може да се најдат преку гледање на видеото во оваа статија. Успеси!
