Бетонски панели: стандарди и барања

Според она што регулаторните документи се конкретни панели за направени ѕидови? Со какви знаци се класифицирани? Како да ги прочитате панелите за етикетирање? Како е документирана доставата на серија од овие производи до купувачот? Да ги погледнеме овие прашања.

Регулаторни документи

Мораме да разгледаме два документи кои го регулираат производството на производи од интерес за нас.

1. ГОСТ 11024-84 содржи листа на технички барања за надворешни ѕидни панели со и без засилување.

Корисно: газобетон ѕидни панели (според текстот на документот - направени од автоклавен мобилен бетон), исто така, спаѓаат под негово дејство.

1. Исто така, го разгледуваме внатрешниот документ на Бирото за дизајнирање наречен А.А. Yakushev специјализирана за архитектонски и градежни системи и нови технологии во градежништвото. Содржи препораки за дизајн на трислојни панели со внатрешен слој на топлинска изолација на екструдирана полистиренска пена.

ГОСТ 11024-84

Да ги испитаме главните точки на документот.

Класификација

Надворешните панели се класифицирани според три карактеристики:

1. Доделување на градежната структура. Следните опции се можни:

1. Производи за катови.
2. Производи за технички подруми или плинтуси.
3. Панели за таванот.

Наслови

Со оглед на класификацијата, бетонските ѕидни панели се поделени во неколку типови.

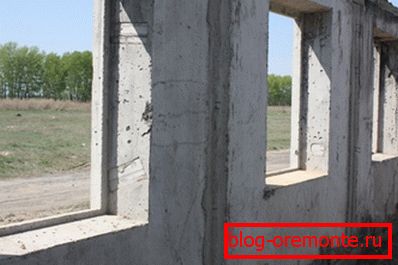

За надземни подови:

За подруми и технички подруми:

За тавани:

Димензии

Пред да ги даде вредностите на големини, вреди да се објасни значењето на еден поим.

Референца: големина на координација - вредност која ги дефинира границите на модуларниот простор во едно од насоките. Едноставно кажано, ова е должината или висината на дел од фасадата што одговара на еден панел и вклучува дел од дебелината на цветот.

Бренд на бетон

Кој бетон се користи за слоеви на панели за различни цели?

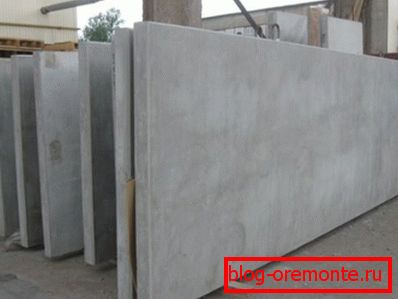

• Во еден слој производи може да се користат лесни бетонски брендови M50 - M150 и мобилни автоклавирани бетонски брендови M25 - M100.

Обрнете внимание: мобилниот бетон не ги толерира шок оптоварувањата. За мали технолошки дупки, идеално решение е дијамантско дупчење на дупките во бетонот. Тоа, како и сечење армиран бетон со дијамантски кругови, ќе остави идеално мазни рабови и нема да ја изложи структурата на ризик од пукнатини.

• За леживиот слој на двослојните континуирани панели може да се користат тешки бетонски сорти M150 и погоре или лесни (почнувајќи од M100). Термоизолациониот слој е направен од лесен бетон со големи пори M35 - M75.

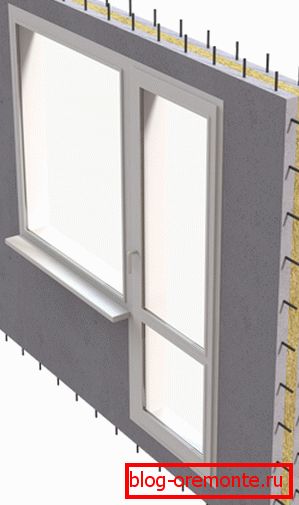

• Надворешните и внатрешните слоеви на континуирани трислојни панели се направени од тешки (M150 и погоре) и светлина (M100 и погоре) од бетон. Врските меѓу овие слоеви бараат задолжително засилување и се изработени од лесен (од степен М75) или тежок (од М150) бетон.
• Внатрешниот слој на двослоен производ со екран (густ заштитен слој свртен кон улицата, одделени со воздушен јаз) е формиран од светлосен или мобилен бетон. Во првиот случај се користи ознаката M50 и повисоко; во втората - M25 и погоре. За производство на екранот се користат тешки (од М150) и светло (од М75) бетон.
• За трислојни панели со барања за екран се малку построги: за внатрешниот слој - тежок (М150 и повисок) или светлина (од М100 за носачи и од М75 за носечки плочи); за екранот - тежок (од М150) или светлина (од М75) бетон.

Површина

Типот на површини (надворешни и внатрешни) исто така може да варира во зависност од желбите на градежната организација. Категориите на површините се означени со буквата А и бројот од 2 до 7:

Любопытно: в общем случае панели с поверхностями типа A6 не применяются в жилищном строительстве. Однако стиль лофт перевернул старые представления о дизайне с ног на голову: грубая поверхность необработанного бетона не только используется, но даже имитируется другими материалами.

Обележување

Се нанесува со маркер или со печат на вертикалниот крај на производот кој не се соочува.

Ве молиме запомнете: Покрај тоа, панелот може да содржи упатства во врска со точките за прицврстување за време на операциите за полнење.

Обележувањето се состои од три алфанумерички групи.

Тие соодветно опишуваат:

1. Видот и димензиите на производот.
2. Тип и марку бетона. Для многослойных панелей указываются характеристики несущего слоя. Буква «Т» обозначает тяжелый бетон, «Л» - легкий, «Я» - ячеистый.
3. Особые характеристики или предназначенность для особых эксплуатационных условий. Так, буква «С» обозначает повышенную сейсмостойкость (свыше 7 баллов), буква «М» - морозостойкость, устойчивость к пониженным (от -40 и ниже) температурам.

Како пример, да го испитаме означувањето на производот од типот 3H, со големина 2990 x 2865 x 350 mm со слој од лежиште на тешки бетони M200.

Панелот е отпорен на мраз над -40C и е наменет за сеизмички области.

1. В первой группе будут присутствовать тип и размеры, указанные в дециметрах для длины, высоты и в сантиметрах для толщины: 3ns30.29.35.
2. Типот и брендот на слојот на превозникот ќе бидат означени од групата 200T.
3. Сеизмичката и мразната отпорност ќе се рефлектира во името на буквите CM.

Како резултат на тоа, етикетирањето на производот ќе биде во форма 3CH30.29.35-200T-CM.

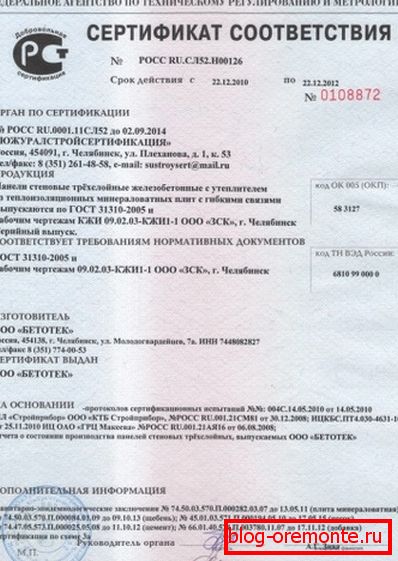

Придружни документи

Упатствата за комплетирање на документите кои ја придружуваат серијата ѕидни панели не се содржани во текстот на стандардот; сепак, листата е задолжителна за сите производи произведени според неговите барања.

Значи, во придружните документи се наведени:

• Име и адреса на производителот.
• Датум на издавање на сертификатот за квалитет и неговиот број.

• Лот број на предметот.
• Целосна листа на брендови на дизајни во партијата, што укажува на бројот на производи од секој тип.
• Датум на производство на производи.
• Означете ја силата на бетонот и нејзината класа.
• Регулаторниот документ (воопшто - ГОСТ 11024-84, поретко - договорен со клиентот ТУ).

Ве молиме запомнете: во повеќеслојни панели, класата и степенот на јачина на бетонот се означени за секој слој.

Транспорт, утовар

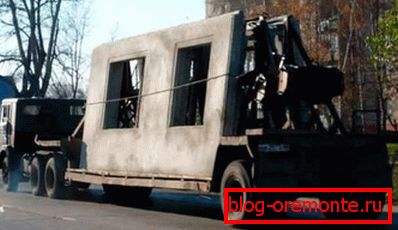

Панелите се транспортираат со специјално опремени возила во исправена положба. За повеќеслојни производи е уште еден услов: потпорите се наоѓаат на страната на носечкиот слој. Цената на неусогласеноста со барањата за транспорт е голема веројатност за истовар на серија оштетени: тресењето за време на транспортот, заедно со огромна маса на производи, е сосема способно да ги оштети.

Меѓу панелите се поставуваат дрвени перничиња со дебелина не помала од 3 см. Складирањето се одвива во истите услови: вертикална или наклонета позиција, дрвени перничиња.

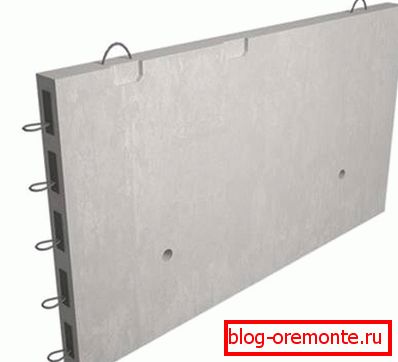

За вчитување и растоварање, најчесто се користат монтажни јамки. Јасно, растоварувањето не се прави со рака (неколку тони маса, се сеќаваш?), Но со помош на опрема за подигнување.

Препораки за дизајн на изолирани полистиренски пени панели

Бидејќи овие производи се произведени со исти стандарди како и сите други, ќе ги проучуваме само клучните точки на документот.

Изолацијата се наоѓа помеѓу два слоја армиран бетон (тешка или светлина). Клеточните видови бетон во овој случај не се применуваат: нивната главна функција се претпоставува со изолација за бетонски производи.

Надворешните и внатрешните слоеви може да се поврзат со армирано-бетонски спојници или флексибилни спојки изработени од материјал отпорен на корозија (арматура од фиберглас или челик отпорен на рѓа).

Предната страна на производот е опремена со заштитни и декоративни слоеви.

Листата на решенија предложени од документот е доста честа:

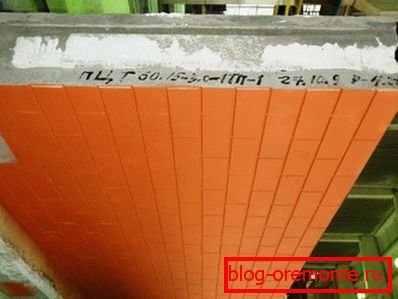

1. Плоча обложување (плочки или плочки од декоративен бетон).

1. Слој на декоративен малтер.
2. Фасадна боја.

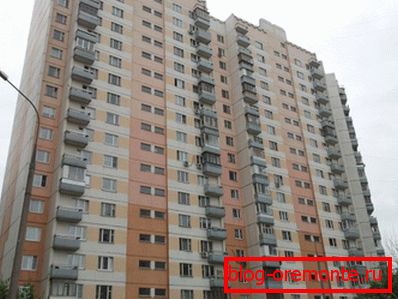

Панелите се наменети за станбени, индустриски и јавни објекти до височина до 75 метри, што одговара на 20-25 спрата (во зависност од висината на таваните).

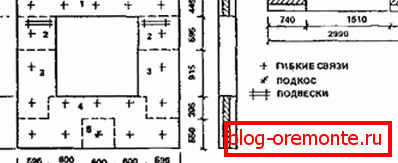

Производи во кои надворешните и внатрешните јаки слоеви се поврзани со флексибилни мостови се повеќе сеизмички отпорни (до 9 точки), но помалку отпорни на топлина (од -60 до + 45 ° С во однос на опсегот од -60 - +75 за панели со цврсти армирано-бетонски пинови).

Означувањето е нешто различно од она што го обезбедува претходно проучуваниот документ. Типот на панелот содржи индикација за типот на врски помеѓу силните слоеви (f - крути, g - флексибилни) и можноста да се користи како носач (производите со лого означени со буквата H).

Така, производот ZNTSNg - трослоен подрум панел, кој може да ја изврши функцијата на превозникот и е поврзан со флексибилни врски.

Заклучок

Се надеваме дека безброј маси и наслови не ја задоволуваат љубопитноста на читателот. Како и обично, видеото во оваа статија ќе му понуди дополнителни информации за предметот. Успеси во градежништвото!
