Бетонски затоплување со жица pnsv: цели и технологија

Во оваа статија ќе ја проучуваме технологијата за греење на бетонот со жица на PNSV. Покрај тоа, ќе ги допреме целите на оваа операција, начинот на пресметување на греењето и карактеристиките на самата жица, за што рутирањето треба да се земе во предвид за време на процесот на греење. Затоа оди.

Цели

Зошто топлина бетон?

Сите видови на начини за зголемување на температурата на мешавината поставени во опаковката следат една од две цели:

1. Обезбедување сила во зима. Кога температурата на монолитот паѓа под нулата, водата кристализира, што целосно го запира процесот на хидратација на цемент.

Покрај тоа: кристализацијата на неврзаната вода го уништува бетонот, проширувајќи ги порите.

1. Забрзување на поставување и сила во други сезони. Зголемувањето на температурата на смесата драматично ги забрзува сите процеси кои се случуваат во него.

Бидејќи во процесот на поставување на цемент емитува фер количина на топлина, дополнително греење во зима не секогаш треба мешавини.

PNSV жица за греење на бетон за време на студената сезона се користи кога:

• Температурата на надворешниот воздух е далеку под нулата.

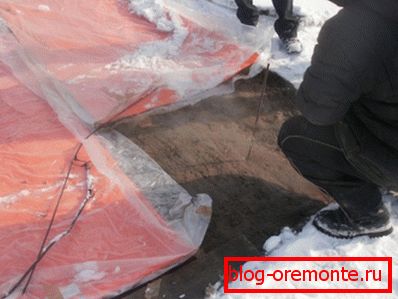

• Не постои можност за обезбедување на квалитетна топлинска изолација на кофражот.
• Модулот на површината на монолитот (односот на неговата површина до волумен) ја надминува вредноста од 10 m ^ -1.

Жица

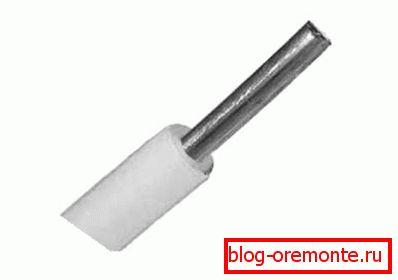

Што е PNSV жица?

Карактеристики

Оптовая цена провода диаметром 1,2 мм составляет 1,8 - 2 рубля/метр, что существенно дешевле медных аналогов (читайте также статью «Бетонные столбики – важный элемент строительства»).

Карактеристики на употреба

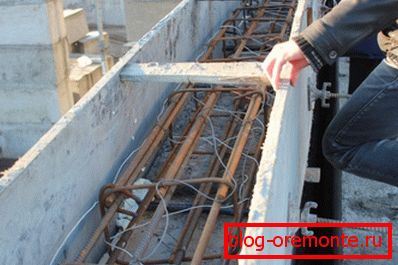

Технолошката карта на бетонски греења со PNSV жица треба да ги земе во предвид бројните карактеристики на него.

• Челик има релативно висока отпорност, што доведува до многу посилен од бакар или алуминиум, загревање на проводникот во умерени струи. 14-16 ампери се смета за норма за жици поставени во бетон; сепак, во воздухот, таква јачина ќе се стопи изолација.

Практична последица: PNSV е поврзан со трансформаторот или со друг тековен извор со жица со пониска отпорност. Алтернативно, врската може да се направи со кабел од истиот PNC, но двојно.

• Преклопувањата и поставувањето на соседните жици на растојание помало од 15 милиметри се неприфатливи поради веројатноста за прегревање со изолација на топење и краток спој.
• Бидејќи челикот нема висока флексибилност, жицата се поставува со мазни свиоци со радиус од најмалку 25 мм.
• Поставувањето е дозволено при амбиентална температура не помала од -15 степени. Упатството е поврзано со фактот дека пластичната изолација на пониски температури ја губи еластичноста и може да се скрши за време на свиткување.
• За поедноставно загревање на бетонот, препорачливо е да се покријат пропишаната жица со метална фолија со дебелина од 0,2-0,5 мм.
• Греење дел може да се состави од неколку парчиња; во исто време конекцијата е дозволена не само преку блокови, туку и со пресврти. Затоплување е еднократен настан, а контактните површини едноставно немаат време за значително оксидирање.

А вот соединение так называемого «холодного» конца (провода, ведущего к трансформатору) с ПНСВ рекомендуется выполнять пайкой или через клеммную коробку.

• Методот за греење на бетон со жица PNSV се должи на неговите механички својства; особено, коефициентот на топлинска експанзија. Кога се загрева, температурата на монолитот се зголемува со брзина не повеќе од 10 ° C / час и паѓа со стапка од не повеќе од 5 ° C / час.

Намалувањето на брзината може да доведе до зголемување на внатрешните стресови и напукнување. Прилагодувањето се врши со постепено зголемување и намалување на напонот на трансформаторот.

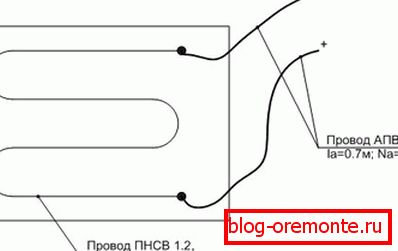

• Кога се користи напојување од 380V низ трансформатор од чекор надолу, главниот фактор на ограничување на струјата е опасноста од прегревање на самиот PNSV. Проблемот е решен едноставно и елегантно: шемата за поставување грејање на бетон со жица STNV, доколку е потребно, за зголемување на моќта вклучува неколку паралелно поврзани делови.

Пресметка на должина

Пресметката на бетонот за греење од страна на жица PNSV се базира на две варијабли:

1. Потребата од објектот е топла. Тоа, пак, зависи од температурата, силата на ветерот, степенот на топлинска изолација, брендот на цемент и обликот на монолитот.

1. Максималната густина на моќноста на жицата. За армиран бетон, се зема еднаква на 30-35 W / m, за несилни - 35-40.

Следно е едноставна аритметика. Значи, за да се добие 4 KW топлина во незаштитена структура, ние треба 4000/40 = 100 метри жица.

Тоа е малку потешко да се направи вашите сопствени раце пресметување на максималната должина на поединецот дел. Тука треба да ја знаете отпорноста на челичниот проводник за различни делови.

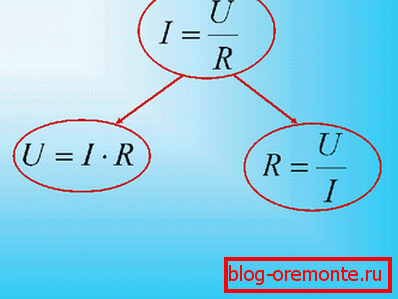

Нашата цел е да добиеме струја од 14-16 засилувачи. Потсетете го односот помеѓу напонот, струјата и отпорноста: U = IR, каде што U е напонот, I е моќта на струјата, R е вкупниот отпор на колото.

Значи, во U = 75 волти и целната струја I = 15 засилувачи, потребен е отпор на коло да биде 75/15 = 5 оми. Кога проводникот има пресек од 1,4 мм, тој ќе биде снабден со жица од 5 Ohm / 100 Ohm / km = 0,05 km или 50 метри.

Внимание: дадовме екстремно поедноставен метод на пресметка. Реалниот отпор на проводникот се менува со зголемување на неговата температура, што го менува резултатот.

Бетонска обработка по затоплување

Дали е можно да се намали или вежба бетонот по поставувањето на минималната јачина (обично во време на запирање на греењето, тоа е далеку од марката)?

Да. Но, без шок товари. Идеална опција е да се користат алатки за дијаманти: дијамантското дупчење на дупките во бетонот ќе ги направи рабовите идеални и нема да предизвика пукнатини. Покрај тоа, дупчењето со дијамантски бит (како и намалување на армиран бетон со дијамантски кругови) ќе овозможи засилување да помине без промена на алатката.

Заклучок

Повторимся: мы дали читателю лишь самую общую информацию о методах нагрева бетона  и расчета провода (см.также статью «Схватывание бетона – основные особенности данного процесса»).

Ќе му биде понудено одредена количина на дополнителни информации од видеото во оваа статија. Успеси!
