Греење на бетонски грејни жици: детален преглед на

Меѓу различните техники кои се користат за поставување на темелите и други градежни работи во зимскиот период, важно место се занимава со загревање на бетон со жица PNSV. Употребата на оваа технологија со почитување на сите правила ви овозможува да создадете оптимални услови за лекување на стврднување цементен малтер, дури и ако температурата на околината падне многу под нулата.

Во нашата статија ќе опишеме како да организираме таква обработка, како да одбереме жица за загревање на бетонот, како и што треба да обрнете внимание при работењето на системот.

Преглед на техники

Со цел да се обезбеди правилно стврднување на бетонот, неопходно е целиот цемент во малтер да реагира со водата. Овој процес се нарекува хидратација и е нарушен доколку целата или дел од влагата се претвора во мраз.

За да се избегне ова, користете различни методи:

• Прво, со мала количина на работа можете да додадете компоненти на решението кое го спречува замрзнувањето. Недостаток на оваа техника е неспособноста на таквите адитиви да издржат тешки мразови, како и повисоки трошоци за работа.
• Второ, со краткорочно ладење, едноставно можете да обезбедите висококвалитетна топлинска изолација на истурената основа или друга потпорна конструкција. Во овој случај, се користи кофраж од материјали со ниска топлинска спроводливост, а на врвот на бетонот е покриен со повеќеслоен полиетилен или покривен материјал.

Обрни внимание! Варијација на овој метод е таканаречениот "топол термос" - пред истурање на бетонот во кофраж, бетонот се загрева до 60-70⁰Од тогаш внимателно изолирани.

• За активно загревање често се користи методот на електрода. Во овој случај, проводниците се или нурнати во дебелината на растворот или се наоѓаат на неговата површина. Електричното поле формирано помеѓу проводничките плочи или прачки, дава дел од енергијата на бетон, одржувајќи ја температурата на високо ниво.
• Сепак, најефективниот и практичен метод е употребата на посебни грејни кабли. Тие се поставени во дебелината на бетонот, по што се поврзани со специјален трансформатор и го загреваат материјалот. Цената на проводниците е релативно мала, бидејќи овој метод може да се препорача за големи количини.

Како што покажува практиката, најефективната е комбинацијата на методи за пасивно заштеда на топлина и активно загревање на бетон. Подолу ги разгледуваме деталите на овој процес колку што е можно подетално.

Технологија за затоплување на кабел

Општа шема

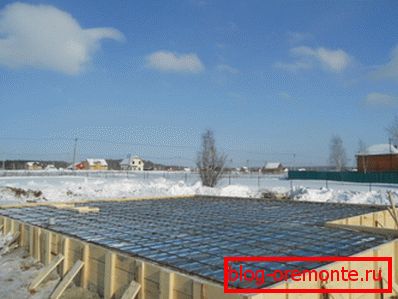

Кога работите во температурни услови, достигнувајќи - 40⁰, жицата за загревање на бетон е речиси единствена можна опција за да се обезбеди стврднување на цементот.

Во овој случај самиот процес на греење е организиран на следниот начин:

• Прво, кофражот не е монтиран на објектот.. За да се намали загубата на топлина, подобро е да се направи од изолациски материјали.

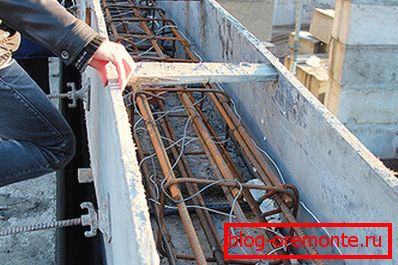

• Потоа засилување кафез е инсталиран во опаковки. Специјални грејни жици се прицврстени на кафезот за зајакнување.

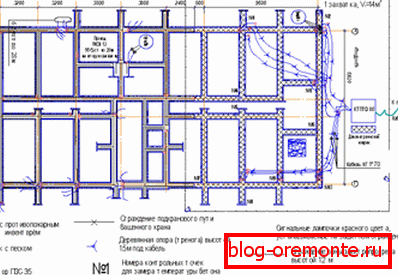

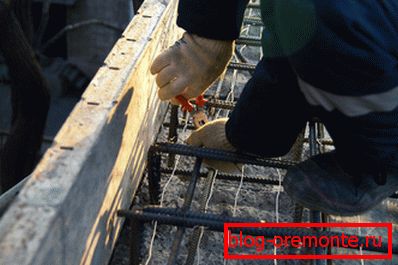

• Должината на жиците се избрани за да се обезбеди наједнакво оптоварување на секој дел. Сите фрагменти се поврзани со еден проводен автобус, кој се наоѓа надвор од кофражот.
• Тогаш растворот се истура и се собира.. Во овој случај, дозволено е третирање на вибрации на цементната маса, бидејќи, за разлика од спојувањето, не ги оштетува проводниците.

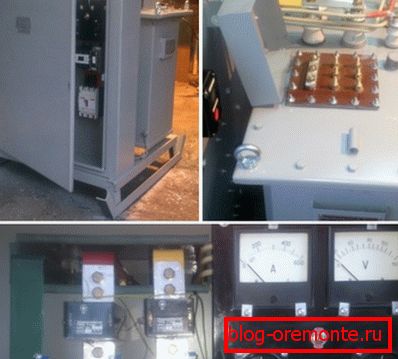

• Следно, поврзувачките автобуси се поврзани со трансформатор од чекор надолу.. Струјата се испорачува во системот, а жиците постепено се загреваат, спречувајќи течноста да се замрзне во најголемиот дел од материјалот.
• Работата на трансформаторот не застанува се додека бетон не добие потребната сила.

Процес физика

Што се случува во овој момент во дебелината на решението?

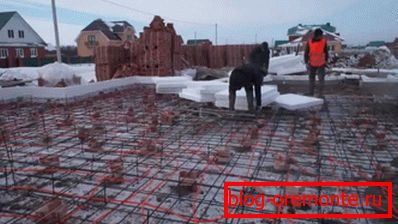

• Со текот на струјата на дадената сила и напон, жицата за загревање на бетон постепено ја зголемува температурата поради значителен отпор.
• Дел од температурата се пренесува во околината, а водата не оди во цврста состојба, додека останува достапна за хидратација на цемент.
• Исто така, поради отсуството на мраз кристали во дебелината на бетонот, порите не се формираат, што го прави материјалот хетероген и ја намалува својата сила.

• Дополнителна предност на таквото загревање е зголемената сигурност на арматурата: прво, поради постепеното намалување на расположивата влажност, ризикот од корозија на арматурата е намален, и второ, бетонот е подеднакво фиксиран на металната рамка.

Обрни внимание! Сечењето на армиран бетон со дијамантски кругови овозможува да се увери во ефективноста на оваа техника: материјалот станува потраен и не може да се обработува со други средства.

• По постигнувањето на одредени конкретни индикатори, греењето се прекинува. Упатството препорачува постепено намалување на температурата, бидејќи само во овој случај може да се избегне пукање во внатрешноста на материјалот.

Всушност, токму тоа се случува во самиот процес.

Ако одлучите да организирате кабловско греење на бетон со свои раце, препорачуваме да го проучите следниов дел. Се разбира, мора да се запомни дека за да ги извршиме овие дела, треба да имаме соодветна толеранција, па и за оние кои немаат "кора" на електричар, препораките дадени подолу ќе бидат воведната природа.

Методи на организација на работата

Избор на проводници

Бидејќи грејната жица за бетон е централен елемент на целиот систем, таа мора да биде избрана многу прецизно.

Следниве размислувања се фер тука:

• Како главен проводник за греење, PNSV жица со дебелина на јадрото од 1,2 или 1,4 mm е најдобро одговара.

Обрни внимание! Во некои случаи, имено кога се загреваат големи структури, дозволено е да се инсталира системот од PNSV кабел со дијаметар од 2, 2,5 или дури 3 mm.

• Челичен проводник кој служи како елемент што носи струја може да биде галванизиран - ова има позитивен ефект врз ефикасноста на греењето, како и врз веродостојноста на системот.

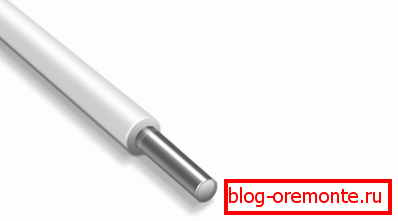

• За да се обезбеди ефикасен пренос на топлина, како и да се елиминира ризикот од електричен шок, јадрото на јадрото на PNSV кабелот треба да биде покриено со PVC или полиетиленска изолација.
• Не користете кабел со полиетиленска заштита во армирани структури: при прекин на напојувањето или долготрајно работење со максимално оптоварување, постои ризик полиетилен да се стопи и да го прекине врската на жицата со армирањето.
• Во исто време, поливинил хлорид на ниски температури (-10⁰C или помалку) поради намалувањето на еластичноста станува кршливо и затоа може да попуштат за време на инсталационата фаза.
• Потрошувачката на жица PNSV 1.2 е околу 50 метри на кубен метар раствор.

При користење на кабли потребно е да се запамети дека работната струја за проводник лоцирана во дебелината на растворот е околу 15 А. Во овој случај, во воздухот таквата струја е преголема, а најчесто доведува до испарување на проводниците поради недоволно ефикасно дисипација на топлина.

За да се избегне ова, таканаречените "ладни завршетоци" се користат за поврзување на проводниците во бетонот со трансформатор или обична шина - жици од поголем пресек, помалку подложни на температурни оптоварувања. Како "ладен крај", обично се користи метар долг дел од APV-4 кабелот, кој е поврзан со PNSV пресврт со лента x / b.

Шемата за поставување

Инсталацијата на проводниците може да се врши според една од двете шеми.

Подолу се опишуваат деталите за распоредот на секоја од нив:

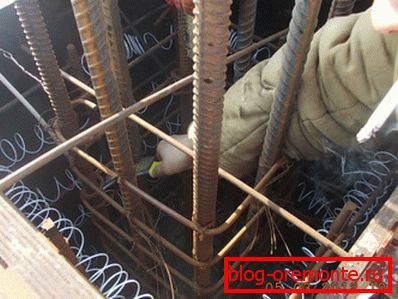

• Жицата за загревање на бетонот се сече на еднакви должини (најчесто 17 или 28 метри) и се вртат во спирали со дијаметар од околу 40 мм, формирајќи т.н. теми. За свиткување спирали најчесто користеле специјална машина со електричен погон.

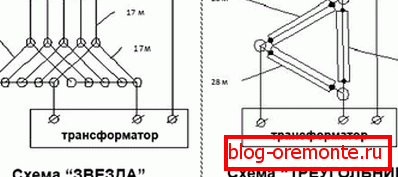

• Кога се поврзуваат под "триаголник" сите проводници се поделени во три еднакви групи. Жиците во групите се паралелно поврзани една со друга, по што групите се прикачени на три точки. Од секоја точка го поврзуваме кабелот со излезен терминал на трансформаторот.
• Нешто поинаква дистрибуирана жица при поврзување на "ѕвездата". Секоја три нишки се споени во еден јазол, формирајќи "тројка". Сите тројки се поврзани едни со други, и, како во првиот случај, се поврзуваме со трансформаторот.
• За да се разбере топологијата на овие шеми ќе им помогне на сликите кои се дадени во овој дел.

За да се олесни пресметката на жиците за греење на бетонскиот раствор, можете да користите специјални калкулатори. Исто така, некои примери за најчестите ситуации се дадени во табелата подолу:

Инсталација на системот за греење

Процесот на инсталирање на самиот систем е прилично едноставен:

• Прво го градиме конусот и го положивме кафезот за зајакнување во него. Совети за уредување на опаковки се дадени погоре.
• Потоа го пресекуваме PNSV кабелот во согласност со потребните количини и формираме спирали од него за греење.

• Потоа, го поставуваме кабелот на таков начин што растојанието помеѓу соседните проводници е најмалку 15 см.
• При формирањето на кривината, ние се осигураме дека проводниците не се скршат, а интегритетот на изолациониот слој не е нарушен. Препорачаниот радиус на виткање е најмалку 25 mm.
• Ние ги прицврстуваме жиците на кафезот за зајакнување на таков начин што ќе го избегнеме нивното поместување при истурање и вибрирање на малтерот.

• Поврзете ги конците на олово во групи во согласност со избраната шема за монтирање (видете погоре). Ги чистиме рабовите на проводниците и ги прикачуваме на "ладни краеви" со извртување, внимателно изолирајќи ја точката на контакт.

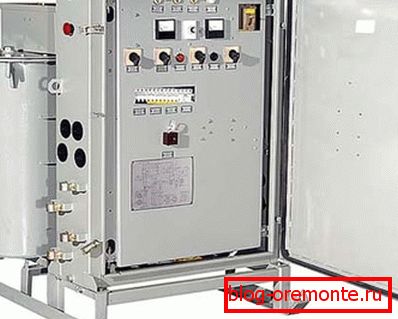

• Ние ги поврзуваме ладните завршетоци со трансформаторот станица надолу. Се препорачува да се користат SPB-40, TMOB-63, KTPTO-80 или нивните аналози.

Обрни внимание! Пред започнувањето на судењето на системот за греење пред да се истури бетонот, ова е многу веројатно да предизвика проводници да изгорат во воздух.

• За да ја контролираме температурата лежиме специјални цевки кои ќе ја играат улогата на дијагностички бунари.
• Вршиме натопи и вибрации на цементен малтер, контролирајќи ја положбата и интегритетот на проводниците.

За да се намалат трошоците за електрична енергија за греење на бетон на однапред одредена температура, експертите препорачуваат да го покриете темелите истурени со фолија филм. Слој на метално прскање ќе ја игра улогата на топлинска штита, одразувајќи го инфрацрвеното зрачење и придонесувајќи за понатамошно зајакнување на површинскиот слој.

Препораки за употреба

Самиот процес на греење се спроведува според трифазен план:

• Веднаш по истурањето, се дава одредено време (до два часа) до примарното поставување. После тоа, материјалот е покриен со изолационен филм и трансформаторот се стартува.
• Првата фаза се нарекува предзагревање. Температурата на растворот постепено се зголемува до 70 - 80⁰C (во зависност од проектот). Во исто време, со цел да се избегне формирање на напонски зони во бетон, параметрите на тековната промена постепено - така што греењето не надминува 10⁰Со еден час.
• Потоа доаѓа најдолгата втора фаза, во која се случува изотермално загревање на цементната маса. Во исто време, температурните услови се контролираат во бунарите: греењето не треба да надминува 80⁰C, инаку може да започне синтерување на цементни гранули.
• Обработката се врши се додека материјалот не добие 70% од силата својствена на проектот. Силата може да се одреди или со пресметка или со помош на специјални тестови (понекогаш дијамантското дупчење на дупките во бетонот се користи за земање примероци).
• Третата фаза е ладење. Тековните параметри се менуваат на таков начин што температурата на бетонот не падне побрзо од 4-5⁰Со еден час.

Откако оваа фаза е завршена, "ладни завршетоци" се исклучуваат од трансформаторот и се демонтираат. Дополнителна издржливост се одвива во природни услови.

Заклучок

Информации за тоа како да се загрее бетон со PNSV жица ќе бидат неопходни за секој кој планира да изгради куќа во зима. Се разбира, овој систем е прилично трошок, но кога нема многу избор, подобро е да се користи најефикасната и достапна технологија за греење на бетон.

Во секој случај, горенаведените совети, како и видеото во оваа статија содржат информации што се многу вредни за господарот, па затоа треба да одвоите време внимателно да го проучувате!
