Кабел за греење на бетон: клучен елемент од внатрешниот

Кабелот за греење на бетон без трансформатор ви овозможува значително да го оптимизирате процесот на одржување на оптималната температура во растворот за стврднување. И покрај фактот што самите проводници од овој тип се поскапи од стандардните PNSV жици и нивните аналози, вкупните трошоци на работата се многу пониски.

Во нашата статија ќе објасниме кои се главните карактеристики на таквите проводници и ги опишуваат нивните предности.

Одржување на температурата во бетон

Стандардна техника

Бетонски затоплување со кабел обично се користи ако работата се изведува во зима. Во исто време постои ризик од замрзнување на водата во растворот, што доведува до забавена хидратација на цементот и намалување на јачината на бетонот.

За да се избегне ова, упатството препорачува да продолжите според оваа шема:

• За греење на масата на растворот се зема едножилен жичен PNSV со дијаметар од 1,2 до 4 mm.

Совет! За армирани структури, се избира модификација во PVC изолација, за не-армирани структури - во полиетиленска изолација. Ова се должи на фактот дека полиетилен може да се стопи, а тоа ќе доведе до краток спој до металната рамка.

• Жицата се сече на идентични фрагменти (обично 28 или 17 м), кои се извиткани во компактни спирали со дијаметар од 30-40 мм.
• Спиралните "нишки" се меѓусебно поврзани во неколку идентични групи и се поставени во кофражот внатре во засилениот кафез.

• Бидејќи карактеристиките на PNSV кабелот не дозволуваат тоа да се користи во воздух, на терминалите на системот се инсталирани таканаречени "ладни завршетоци" на подебели жици.
• Кофражот се истура со бетон, а по иницијалното поставување, целиот систем е поврзан со мрежата преку трансформатор од чекор надолу. Овој уред овозможува прилагодување на јачината на влезната струја, што ви овозможува да ја контролирате температурата на проводниците во внатрешноста на растворот.

Карактеристики на грејни кабли

Техниката опишана погоре е доста ефективна, но има неколку недостатоци. Клучот е потребата да се користи трансформатор за да се намали напонот.

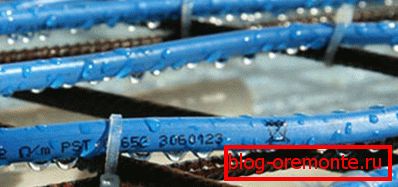

Сепак, можете да направите без овој гломазен уред. Се разбира, наместо стандардната PNSV жица, треба да користите специјални грејни кабли, како што се VET (Финска) или KDBS (RF). Таквите производи се карактеризираат со вакви својства:

Ваквите уреди се дизајнирани да работат од нормално напојување со напон од 220 V. Високо квалитетна PVC изолација обезбедува сигурна заштита од кратки споеви и дефекти, исто така, не станува кршлива дури и при температура од -35⁰C, што значително ја проширува "климатската рамка" на употребата на таквите проводници.

За разлика од PNSV жиците, BET и KDBS каблите не бараат кастрење. На рабовите на одделите се инсталирани крајни и спојници, што ви овозможува брзо да го соберете целиот систем за греење користејќи минимален сет на алатки.

Инсталација препораки

Прелиминарни пресметки

Пресметката на кабелот за греење на бетонот е прилично едноставна:

• Според стандардите за загревање на еден кубен метар раствор, потребно е да се изгради од 0,5 до 1,5 kW моќност.
• За да заштедите електрична енергија, можете да додадете додатоци против мраз на бетонот, како и опремување на изолирани кофражни. Цената на дополнителните материјали во исто време ќе се компензира со намалени трошоци за електрична енергија.
• Кога се прелива преклопување на стандардна дебелина, најчесто се поставуваат до 4 метри грејачка жица по метар квадратен.
• Кога се истура најголемиот монолит, проводниците се наредени на долг пат, со јаз од најмалку 30-40 см.

Поставување грејни кола

Составувањето на системот за греење со свои раце е прилично едноставно:

• Прво се гради кофражот и се соберат засилувачки кафез.
• Потоа, проценуваме каде ќе биде најрелевантно греењето на бетонот, а ние ги собираме кабелските производи од делови од соодветна должина.
• Најчесто ја загреваат површината на материјалот, местата на непосредна близина на хоризонталните и вертикалните рамнини итн..

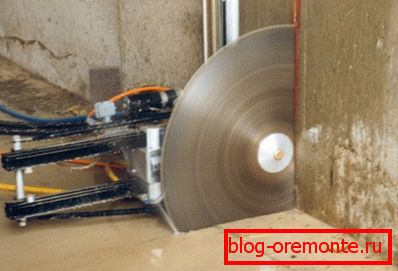

Обрни внимание! Не е пожелно да се премине експанзионните споеви, како и областите каде што ќе се врши дупчење на дупки во бетонот.

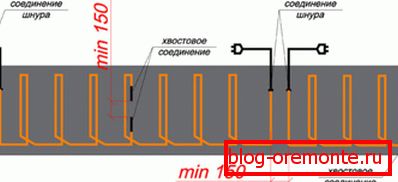

• Внатре во облогата ги поставуваме каблите на таков начин што сите проводници лежат најмалку 20 см од површината на замрзнатиот бетон.
• За да се избегне појава на пукнатини и набори на полимерната изолација, врти треба да се направат мазни. Радиусот на свиткување за различни модели ќе биде различен, но во повеќето случаи, експертите го прават тоа еднаков на 40-50 мм - со маргина.
• За рамномерна распределба на температурата во дебелината на бетонот, пожелно е да се постават проводниците на еднакви растојанија едни од други.. Пресекот на жиците не е дозволен, а минималното растојание помеѓу две грејни кола е 40 mm.

По изгледот ги фиксираме проводниците на теренот. За да го направите ова, користете ја вообичаената жица, врзувајќи ја без непотребни напори и деформација на изолацијата. Можете исто така да користите пластични стеги.

Потоа ја наполнивме кофражбата со бетон, обидувајќи се да не го нарушиме поставувањето термогелементи. Каблите BET и KDBS дозволуваат вибрации, бидејќи бетонот е сосема можно да се запечати.

Ние ги поврзуваме сите поставени елементи со контактни жици со системот, а потоа ги поврзуваме со напојувањето.

Заклучок

Затоплувачки кабел за бетон, кој работи од мрежата без употреба на трансформатор од чекор надолу, е многу лесен за употреба. Се разбира, нејзината цена е многу повисока од онаа на жиците на PNSV, но од друга страна, таа овозможува решавање на поставената задача - одржување на оптималната температура на растворот - многу поефикасно. Ќе најдете повеќе информации за оваа тема со проучување на видеото во оваа статија.
