Како се трансформаторот за греење на бетон

Темпото на изградба секогаш треба да се вклопи во дизајнерската рамка, и покрај временските услови, така што работата обично се изведува во целост во зима, а со цел да не се спречи со мраз, користете грејни трансформатори за бетон.

Моќта на таквите единици е различна, но предметите исто така се разликуваат во обемот, покрај тоа, овој метод делува како педал за гас, па зимата не влијае на брзината на производство. Подолу ќе кажеме малку за такви единици и методи за нивна употреба, а исто така ви покаже дополнителни видеа во оваа статија за истата тема.

Трансформатор со ниска фреквенција и бетон

Принцип на работа

За фрлање монолитни структури на температура под -4 ° C, тие прибегнуваат кон различни методи на загревање на бетонска маса, тоа се инфрацрвени емитери и загреаниот раствор, и топло кофражни и анодни греалки. Но, најефективниот и економичен може да се нарече загревање на бетон со помош на нискофреквентен трансформатор и жица PNSV (челична грејна жица винилна изолација).

Пред да го поврзете трансформаторот за бетонски греења, шарки од жица PNSV со пресек од 1,2 mm се поставени на армиран кафез.² до 3 мм². Овој кабел може да се загрее до температура од 80 ° C, со што го загрева растворот до 40 ° C-50 ° C, и сето тоа се случува на температури на воздухот од -4 ° C и подолу. За да се постигне најоптимално загревање на бетонот во мразеви услови, околу 60 m PNSV-1.2 ќе биде потребен за кубен метар раствор.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным (см.также статью «Покраска бетонного забора: как получить долговечное покрытие»).

За загревање, инструкцијата дозволува употреба на трансформатори како што се KTP-06-20, KTPTO-80, KTP-OB-160, TSDZ-63 и така натаму.

Забелешка За правилно функционирање на колото за греење, жицата PNSV мора задолжително да биде во бетонска маса (поврзувањето е направено со алуминиумска жица). Ако PNSV е оставена отворена, таа едноставно ќе изгори.

Масло трансформатор. Технички спецификации

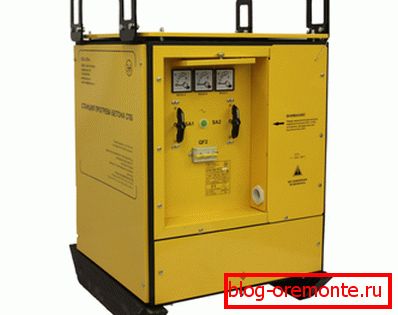

Трансформаторот е сув. Технички спецификации

Подготовка за работа и лансирање

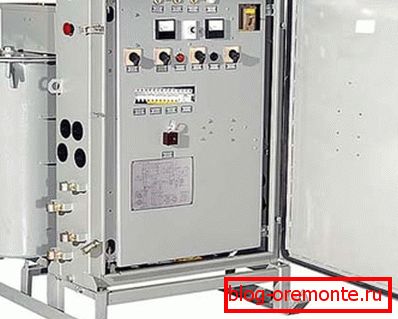

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона KTPTO-80 (см.также статью «Бетонные панели для забора – преимущества и установка»).

Сите работи на загревање на вбризганиот бетон треба да се изведуваат во согласност со SNiP 111-4-80 / ch.11 и ГОСТ 12.1.013-7, со кој се уредува редоследот на работа и електричната безбедност.

• Прво на сите, KTPTO мора да биде нула, а тоа може да се направи со поврзување на кабелот за напојување (четвртото јадро) со терминалот N на единицата XT6, со што се поврзува сето тоа со металниот контролен кабинет. Трансформаторот е заземјен од санка - има специјален болт за поврзување на колото, а за поврзување се користи челична жица од најмалку 4 мм.
• Пред да го поврзете трансформаторот од спуштање надолу со мрежата, треба да го проверите изолациониот отпор со свои раце, кој не треба да биде помал од 0,5 MΩ, а исто така обрнете внимание на густината на контактните врски. Патнички прекинувачи SQ1 и SQ2 мора да бидат инсталирани така што кога ќе го отворите капакот на обвивката на трансформаторот и PU, постои можност за сигурно затворање на контактите SQ1 и SQ2. Покрај тоа, императив е да се проверат осигурувачите во случај на краток спој.
• Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
• После тоа, грејното коло инсталирано во опаковката може да се приклучи на кабелот за напојување, кој, пак, е поврзан со приклучниот кабел XTB.

• На влезот KTPTO, снабдуваме 380V моќност и го вклучуваме QF1 откако ќе го провериме напонот на HL1 и HL3, а потоа, користејќи го копчето за исклучување во случај на опасност SB1, изврши контрола на исклучувањето, по што QF1 се рестартира. KL1 се напојува со копчето SB3, по што треба да работи магнетниот стартер KM1.
• За да ги промените режимите на работа, треба да го подигнете капакот на кутијата на трансформаторот и потоа преку граничниот прекинувач SQ1 QF1 автоматски да се исклучи. Потоа вклучете ги напонските чекори и вклучете ги QF1 и KM1.

Забелешка Имајќи предвид дека синџирот на исхрана за време на бетонското загревање може да биде опасно по живот, само на обучен персонал кој е наведен во мерките за безбедност им е дозволено да го сервисираат GTPE. Покрај тоа, таквите работници треба да бидат способни да обезбедат прва помош на време за електричен шок.

Заклучок

За домашна употреба, можете да изнајмите користен чекор надолу трансформатор, бидејќи тоа нема да биде корисно никаде на друго место покрај градилиштето. Покрај тоа, ако волуменот на бетонски полирање е мал, тогаш можете да користите машина за заварување како трансформатор.
