Недеструктивно тестирање на бетон: директни и индиректни

Градежните структури базирани на мешавина од врзивно средство, песок и агрегат треба да бидат тестирани за сигурност и безбедност. Меѓутоа, ваквите студии не треба да бидат причина за прекин на работата на тестот, затоа силата на бетонот се определува со не-деструктивен метод. Ова ви овозможува да ги намалите трошоците, да го намалите интензитетот на трудот и да ги елиминирате локалните штети.

Методи на директна контрола

Овие методи се неопходни за формирање на зависности од калибрација и нивно последователно приспособување за индиректни методи што се изведуваат на истите делови од структурата. Технологијата за утврдување на силните својства на бетонот може да се примени при испитувањето во различни фази на изградба на згради, како и во текот на работењето и реконструкцијата на завршените објекти.

Одмрзнување

Оваа операција се спроведува во согласност со државните стандарди, што ги одразува основните информации за начинот на спроведување. На површината не влијае влијанието врз резултатите добиени.

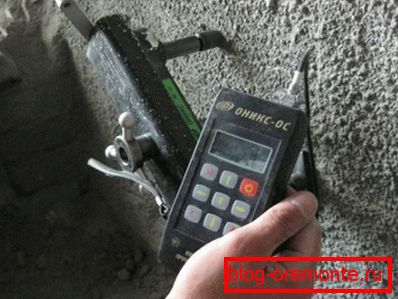

За истражување со користење на сидро уреди од три вида.

1. Работното јадро опремено со сидро.
2. Уредот со присуство на проширување на конус и жлеб сегмент образи.
3. Уред со шупливи проширувачки конус, кој има посебна прачка за фиксирање на уредот во една положба.

Забелешка! При изборот на типот на тела и длабочината на пенетрацијата на сидрото треба да се земе во предвид претпоставената јачина на составот и димензиите на агрегатот, што се рефлектира во табелата подолу.

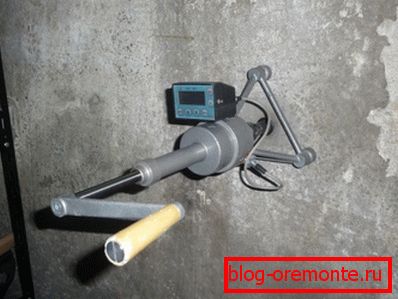

Во монолитни структури, испитувањето на јачината на бетонот со неразрушувачки метод, кој вклучува раскинување со стружење, се одвива истовремено во три дела. При прилагодување на зависностите за калибрација се вршат три индиректни тестови заедно со овој метод.

Ребро Chipping

Овој метод вклучува отсекување на работ на тестот структура. Прво, се користи за контрола на линеарни сегменти како што се шини, колони, колци, надвратници и потпорници. Операцијата не бара дополнителна подготовка, сепак, во присуство на заштитен слој со дебелина помала од 20 mm, методот не може да се примени.

Отпадни метални дискови

Друг настан што овозможува бесконечно тестирање на бетон не е широко користен во нашата земја, што е поврзано со ограничени температурни услови. Друг негативен фактор е потребата да се вежба браздата, а тоа ја намалува продуктивноста на студијата.

Самиот метод вклучува отстранување на снимањето на напонот, што е потребно за локално уништување на стврднатиот состав кога челичниот диск е откинат. При одредување на силните својства, се земаат предвид применетата сила и проектираната површина.

Индиректни методи за контрола

Подобные исследования проводятся, когда нужно оценить значение прочностных характеристик, используя их в качестве одного из нескольких факторов, дающих представление о техническом состоянии сооружения. Полученный результат не допускается использовать, если не была определена частная градуировочная зависимость (см.также статью «Защита бетона от влаги: способы и применяемые материалы»).

Ултразвучно тестирање

Широко распространет метод на тестирање на бетонски не-деструктивен метод, кој вклучува употреба на ултразвучни бранови. За време на операцијата се воспоставува врска помеѓу стапката на осцилација и густината на зацврстената смеса.

Зависноста може да влијае на различни фактори.

• Делот од агрегатот и нејзината количина во растворот.
• Избраниот метод за подготовка на составот.
• Степенот на набивање и стрес.
• Промена на потрошувачката на врзива за повеќе од 30 проценти.

Дополнување! Ултразвучните истражувања овозможуваат масовно тестирање на практично секој дизајн неограничен број пати. Главниот недостаток лежи во дозволената грешка.

Еластичен се враќа

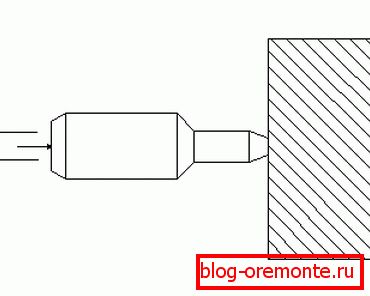

Недеструктивното испитување на јачината на бетонот со овој метод овозможува да се утврди односот помеѓу цврстината на притисок и материјалната еластичност. Во студијата на металната глава на главниот уред по ударот се оддалечува одредено растојание, што е показател за силните својства на структурата.

За време на тестовите, арматурата е фиксирана така што челичниот елемент е во близок контакт со бетонска површина за која се користат специјални завртки. По монтирање, нишалото се монтира хоризонтално. Во овој случај, тој се прилепува директно на активирањето.

Прицврстете го уредот нормално на рамнината, повлечете го прекинувачот. Напаѓачот автоматски се спушта, по што се ослободува независно и прави удар под дејство на посебна пролет. Металниот елемент се откинува на одредено растојание, кое се мери со посебен обем.

Како основен инструмент за тестирање се користи инструмент на системот KISS, кој има прилично комплицирана структура. Јачината на стврднатиот мешавина може да се утврди врз основа на податоците од уредот по спроведувањето на 6-7 тестови по специјален распоред.

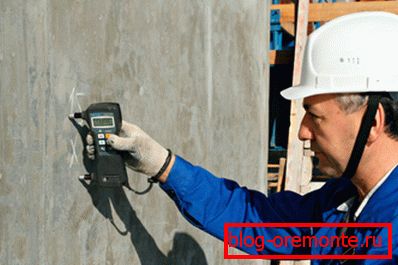

Давање шок пулс

Благодарение на овој метод на истражување, можно е да се поправи енергијата на ударот што се ослободува во моментот на контакт помеѓу напаѓачот и бетонска структура. Позитивен момент е фактот дека недеструктивното тестирање на бетонот, кое работи на принципот на ударниот импулс, има компактни димензии. Сепак, нивната цена е доста висока.

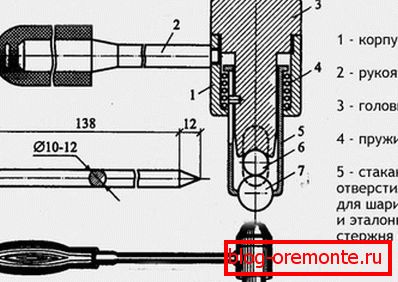

Пластична деформација

За време на операцијата се вршат мерења на димензиите на трагата што се остава на бетонска површина од страна на челичниот елемент. Методот се смета за малку застарен, но поради својата ниска цена опрема, таа продолжува активно да се користи во градежната средина. По штрајкот се преостануваат останатите отпечатоци.

Уредите за одредување на јачината на овој тип се засноваат на притискање на прачката директно во рамнината со статички притисок на саканата сила или конвенционално влијание. Главните уреди се нишалото, чекан и пролетните производи.

Подолу се наведени условите на операцијата.

• Тестови треба да се вршат на локацијата, чија површина се движи од 100 до 400 квадратни метри. види
• При изведување на оваа операција, треба да се направат најмалку пет мерења со висока точност.
• Силата за удар треба да биде нормална на испитната рамнина.
• За да се одредат силните карактеристики потребна е мазна површина, која се постигнува со лиење во кофражни метали.

Обрни внимание! Ако бетон се мери со силата на недеструктивниот метод со користење на чекани-тип на уреди, примероците треба да се инсталираат на совршено рамна основа.

Компаративни карактеристики на примерот

Добро изработен од монолитен армиран бетон се зема како објект. Нејзината длабочина е 8 м, а радиусот е 12 м. Страничните површини се полни со куки кои ја делат структурата на 7 столба во висина.

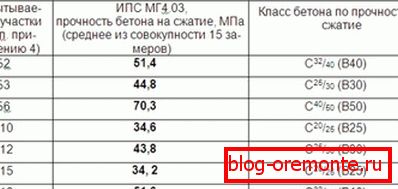

Резултатите од истражувањето се претставени во табелата подолу.

Заклучок! Од табелата подолу станува јасно дека минималната грешка во истражувањето е карактеристика на ултразвучниот метод. Распрснувачот при проверка на шок импулсот е максимум.

Тестирање без употреба на уреди

Горенаведените студии се сметаат за користење на специјални уреди, но ако е потребно, едноставни тестови може да се направат со рака. Нема да биде можно да се добијат точни информации за силните својства, но сосема е реално да се одреди конкретната класа.

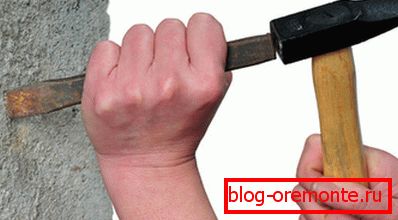

Прво, се подготвува потребната алатка: длето и чекан, чија тежина се движи од 400-800 г. Уредот за сечење шок е поставен нормално на површината.

На удар на просечна сила се нанесуваат на тоа, во пресрет на кој анализа ќе се спроведе.

• Едвај забележлив отпечаток може да покаже дека стврднат мешавина припаѓа на класата Б25 и повисока.
• Високо видливи траги на површината на структурата обично остануваат кога се користи бетон Б15.
• Значајните вдлабувања и присуството на трошки ни овозможуваат да го припишеме примениот состав на класата Б10.
• Ако врвот на алатката влезе во авионот на длабочина од повеќе од 1 см, тогаш бетон Б5 е можно за работа.

Внимание! Можно е да се изврши проверка на овој начин во рок од неколку минути без никаква опрема. После тоа, веќе ќе има идеја за тоа каква сила има зацврстен состав.

Државен стандард

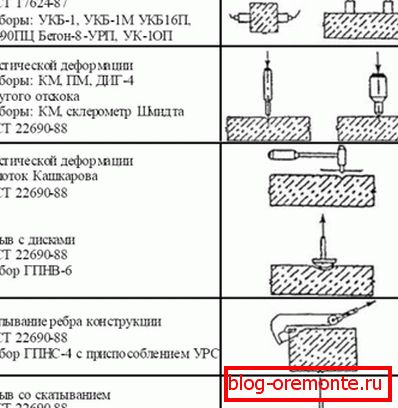

Се регулираат недеструктивните методи за следење на јачината на бетонот според ГОСТ 22690-88, чии клаузули се однесуваат на лесни и тешки мешавини. Сепак, тоа се одразува само на механички методи кои не вклучуваат ултразвук. Нивните гранични вредности се прикажани во табелата.

Работат со бетон

• За формирање на структури врз основа на зградата мешавина, направени се дрвени или метални кофражни материјали кои можат да ја дадат потребната форма на материјалот.
• За да се подобрат карактеристиките за квалитет на композицијата, се поставува решетка од арматура од челик, врзана со заварување или жица. Обично, големината на клетките се движи од 10 до 20 сантиметри.
• Ако е неопходно да се оддели дел од структурата, тогаш се користи сечење на армиран бетон со дијамантски кругови.. Таквата операција може да се спроведе со користење на вода за да се избегне тешка прашина.
• Решението се истури, како по правило, при позитивни температури.. Меѓутоа, во присуство на посебна опрема за греење, дозволено е да се врши работа со отчитувања на негативни термометри.
• За да се создаде вентилација во бетонска конструкција (на пример, за темел или сведување), дупките во дијамант се дупчат во бетонот.
• Дозволено е да се вчита завршената структура само по финалното зацврстување на смесата, односно по 28 дена.

Како заклучок

Представленная инструкция позволяет получить представление о проведении проверки прочностных качеств бетонных конструкций не только при помощи специального оборудования, но и с использованием подручных средств. Однако самостоятельный метод даст возможность сделать лишь предварительную оценку характеристик (см.также статью «Коррозия бетона: причины и меры противодействия»).

Повеќе информации за контролата може да се добијат по гледањето на видеото во оваа статија.
