Одредување на јачината на бетонот. методот на сепарација.

Трајност е можеби еден од главните параметри на бетон, кој ги одредува неговите оперативни својства. Затоа, за време на изградбата на важни структури за поддршка, градителите внимателно го следат овој индикатор. Најчестиот метод на контрола е одредувањето на цврстината на бетонот со методот на сепарација со чиппинг. Сепак, постојат многу други начини.

Затоа, во оваа статија ќе разгледаме подетално како да ја одредиме јачината на бетонот со најчестите современи методи.

Видови на начини за тестирање на силата

Најсигурен начин да се контролира квалитетот на бетонот е да се тестира бетонска конструкција, откако материјалот ја стекна својата дизајн сила.

Што се однесува до тестирањето на одделно извршените контролни примероци, тоа овозможува да се одреди само квалитетот на конкретната мешавина, но не и силата на материјалот во структурата. Ова се должи на неможноста да се обезбедат исти услови за лекување на прототип (вибрирање, греење, итн.) И конкретен производ.

Сите постоечки методи на контрола се поделени во три групи:

• Директно недеструктивно;
• Деструктивни;
• Индиректно недеструктивно.

Често се користат не-деструктивни методи за контрола, меѓутоа, најчесто работата се изведува преку индиректни методи. Втората група вклучува тестирање на примероци од примероци, како и мостри земени од бетонска конструкција.

Обрни внимание! Во смисла на сила на притисок, тие ја одредуваат класата на бетон. За ова конкретни коцки се скршат со помош на хидрауличен преса, со што се добива резултат.

Мора да се каже дека деструктивни методи се исто така широко распространети во градежништвото, но тие се користат поретко, бидејќи тие го нарушуваат интегритетот на структурата. Покрај тоа, цената на таквите тестови е многу висока.

Затоа, до денес, најчести се следните методи за одредување на јачината:

• Методот на еластичен отскок;
• Ултразвук метод;
• Импулсен импулсен метод

Морам да кажам дека различни методи на верификација имаат различни грешки:

Основни барања за тестирање на силата

Согласно барањата наведени во SP 13-102-2003, конкретни треба да бидат земени за испитување со индиректни и директни методи во повеќе од 30 области, но ова не е доволно за да се изгради и да се користи калибрациона крива.

Исто така е неопходно зависноста добиена од парната корелација-регресивна студија да има коефициент на корелација од најмалку 0,7, а стандардното отстапување е помало од 15 проценти од просечната јачина. За да се исполнат овие услови, прецизноста на мерењето мора да биде многу висока, а цврстината на бетонот мора да варира во широк опсег.

Морам да кажам дека во изучувањето на структурите, овие услови се исполнуваат многу ретко. Факт е дека основниот тест метод е придружен со значителна грешка.

Покрај тоа, цврстината на бетонот на површината може да се разликува од силата на одредена длабочина. Меѓутоа, ако бетонирањето е направено квалитативно и конкретниот одговара на неговата класа на дизајнирање, тогаш параметрите на ист тип на конструкции не се менуваат во широк опсег.

За да се утврди силата без да се нарушат постојните стандарди, треба да се користат директни недеструктивни или деструктивни методи.

Според ГОСТ 22690-88 директни методи вклучуваат:

• Метод на сепарација;
• Отцепено бетона со скалыванием;
• Црвени ребра.

Сега да ги разгледаме најчестите технологии за одредување на квалитетот на бетонот.

Сила технологија

Одреден метод

Принцип данного метода базируется на измерении усилия, которое нужно приложить для отрыва участка бетонной конструкции. Отцепеноающую нагрузку применяют  к ровной поверхности бетонной конструкции. Для этого к ней приклеивается стальной диск, который при помощи тяги соединяется с измерительным прибором.

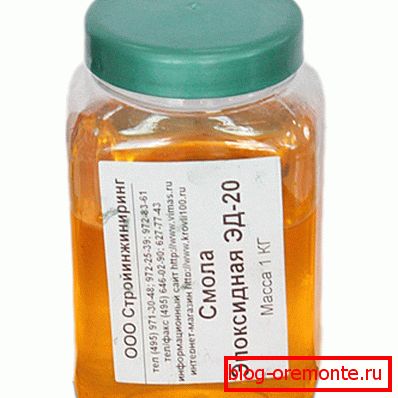

Дискот е залепен со лепак на епоксидна смола. ГОСТ 22690-88 препорачува употреба на ED20 лепак со цементно полнење. Точно, во наше време постојат сигурни двекомпонентни лепила.

Оваа технологија вклучува лепење на дискот без дополнителни мерки за ограничување на областа за одделување. Што се однесува до подрачјето на сепарација, тој е непостојан и се одредува по секој тест.

Меѓутоа, во странска практика, локацијата на одделување е прелиминарно ограничена на бразда, извршена со прстена вежби. Во овој случај, областа на одвојување е константна и позната.

Откако ќе го одредите потребното за напорите за одвојување, искористете го отпорноста на материјалот до истегнување.

Според тоа, користејќи ја емпириската зависност за пресметување на јачината на притисок со следнава формула - Rbt = 0.5? (R ^ 2), каде што:

• Rbt - цврстина на истегнување.
• R е сила на компресија.

За испитување на бетон со методот на сепарација, се користат истите уреди како за методот на сепарација со сечење, тоа се:

• PIP;
• Оникс-оперативен систем;
• PIC-50MG4;
• ГПНС-5;
• GPNV Петта

Обрни внимание! За да го направите тестот, исто така ќе ви биде потребен уред за затегнување, имено, диск со прицврстувач прикачен на него.

Отцепено со скалыванием

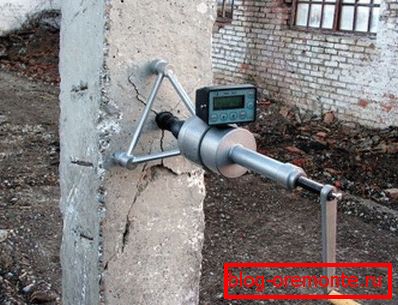

Овој метод има многу заедничко со горенаведениот метод. Неговата главна разлика лежи во начинот на монтирање на уредот на бетонска конструкција. Со цел да се закачи сила за кинење, се користат сирени од венчиња, кои можат да бидат со различни големини.

Сидра се вметнуваат во дупки дупчат во областа за мерење. Како и во претходниот случај, уредот ја мери силата на кршење.

Пресметката на јачината на компресија се врши со употреба на зависност, изразена со формулата - R = m1 * m2 * P, каде што:

• m1 го означува коефициентот на максимална големина на големото филер;
• m2 се однесува на конверторот фактор за сила на компресија. Тоа зависи од типот на конкретни услови, како и условите за лекување.
• P - деструктивната сила добиена како резултат на истражувањата.

Во нашата земја, овој метод е еден од најпопуларните, бидејќи е доста разновиден. Тоа дава можност да се изврши тестот на кој било дел од структурата, бидејќи не бара рамна површина. Покрај тоа, да се поправи на венчелистче сидро со свои раце во дебелината на бетонот не е тешко.

Точно, постојат некои ограничувања кои лежат во следните точки:

• Дебели засилување структури - во овој случај, мерењата ќе бидат неверодостојни.
• Дебелината на структурата - треба да биде двојно поголема од должината на сидрото.

Ребро Chipping

Оваа технологија е најновиот директен метод на недеструктивно тестирање на контролата. Неговата главна особина е определување на силата што се применува на спалување на дел од бетон кој се наоѓа на работ на објектот.

Дизајнот на уредот, кој може да се инсталира на конкретен производ со еден надворешен агол, беше развиен релативно неодамна. Инсталирањето на уредот на една од страните се врши со помош на сидро со штитник.

Откако ќе примите податоци од уредот, определете ја цврстината на притисок според следната нормализирана зависност, изразена со формулата - R = 0,058 * m * (30P + P2), каде што:

• m - коефициент, ја зема предвид големината на агрегатот.
• P е силата што се применува на поделбата на бетон.

Ултразвук откривање

Ултразвучниот метод за одредување на цврстината на бетонот се базира на односот помеѓу јачината на материјалот и брзината на пропагирање на ултразвучни бранови во него.

И постојат две калибрациски зависности:

• Времето на пропагирање на ултразвучните бранови и силата на материјалот.
• Брзината на пропагирање на ултразвучните бранови и силата на материјалот.

Секој метод е дизајниран за одреден тип на структура:

• Преку звук во попречната насока - се користи за линеарни префабрикувани структури. Во вакви студии, уредите се инсталирани на двете страни од структурата за тестирање.

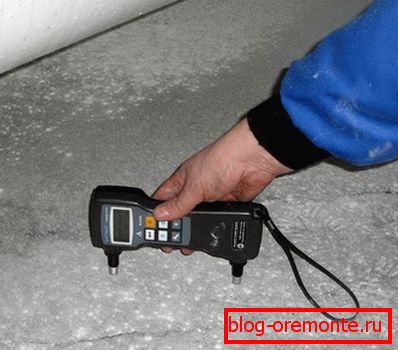

• Површински звук - се користи за изучување на ребрести, рамни, шупливи јадра и ѕидни панели. Во овој случај, уредот е инсталиран само на едната страна од структурата.

За да се обезбеди висококвалитетен акустичен контакт помеѓу тестот структура и ултразвукови трансдуцерот, се користат вискозни материјали, на пример, маст. "Сув контакт" е исто така честа, но во овој случај се користат конусни млазници и заштитни средства.

Ултразвучните инструменти се состојат од два главни елементи:

• Сензори;
• Електронски блок.

Сензорите можат да бидат:

• Посебно - за преку звук.
• Комбиниран - наменет за површно звук.

Предностите на овој метод на верификација се едноставност и флексибилност.

Kashkarov чекан истражувања

Процесот на тестирање на бетон со чекан за Кашкаров е регулиран со ГОСТ 22690.2-77. Овој метод се користи за одредување на јачината на материјалот во опсег од 5-50 MPa.

Инструкции за проучување на бетон со овој метод се следните:

• Првично, се бара дизајн на ниво.
• Ако на површината има грубост или боја, тогаш треба да ја исчистите површината со метална четка.
• Потоа копирајте ја хартијата треба да се стави на површината на бетонот и лист со обична бела хартија на врвот..

• Понатаму, чекан со средна големина Kashkarov се нанесува на бетонска површина нормална на бетонскиот авион. Како резултат на ударот, остануваат два отпечатоци - на референтната шипка и на листот хартија.
• После тоа, металната шипка се префрлува за најмалку 10 mm и се нанесува друг удар.. За поголема точност на студијата, постапката мора да се повтори неколку пати.
• Потоа измерете ги отпечатоците на референтната шипка и хартија со точност од 0,1 мм.
• Со мерење на отпечатоците, дијаметрите добиени на хартијата и дијамерите на референтната шипка треба да се преклопат одделно..

Индиректниот параметар на јачината на бетонот е просечната вредност на односот на отпечатоците на референтната шипка и на бетонот.

Метод на враќање

Овој метод на истражување е наједноставен. Тестот се изведува со користење на специјален електронски уред. Има чекан што ја притиска топката во бетонот. Електроника ја одредува јачината на материјалот на отскокот на топката по притискање.

За да го тестирате бетонот, потребно е да го оставите уредот на бетонска површина и притиснете го соодветното копче. Резултатите се прикажани на екранот на уредот. Мора да се каже дека процесот на тестирање на материјал со помош на уред за шок пулс е речиси ист.

Тоа се сите главни начини за одредување на квалитетот на бетонот, кој најчесто се користи во модерната конструкција.

Заклучок

Како што дознавме, постојат неколку начини за одредување на јачината на бетонот. Покрај тоа, невозможно е да се именува некој од нив како најдобри, бидејќи различни методи, како по правило, се наменети за различни типови на бетонски конструкции, а исто така имаат различни грешки.

Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
