Паткари: видови и инсталација

Кога се градат ѕидовите на зградата, една од најважните инженерски задачи е правилниот дизајн на прозорците и вратите. И за да го решиме овој проблем, без таков елемент не можеме да го сториме како надвратник.

Во нашата статија ќе ги кажуваме главните типови на џемпери, нивното обележување според ГОСТ, како и да ги опишеме можностите за инсталирање во различни ситуации.

Детални информации

Изградба и сорти

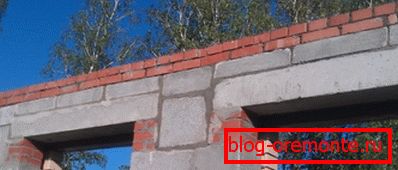

Како што забележавме, надвделата се делови од прозори и вратарски отвори. Главната цел на кој било таков елемент е преклопувањето на горниот дел од отворот и распределбата на товарот од потпорната конструкција погоре.

Обрни внимание! За да се минимизира ризикот од деформација поврзани со различни коефициенти на еластичност, топлинска спроводливост и намалување, џемперите најчесто се направени од истите материјали од кои е изградена самата структура. Во овој случај, се разбира, носивоста на дел мора да се зголеми.

Според дизајнот, овој дел може да биде и превозникот и не-превозникот:

• Поддржувачот за поминување, кој се наоѓа над отворот, го зема товарот од преклопувањето кое се наоѓа над прозорецот или вратата. (Видете исто така статија Како да ги користите гредите од дрво).
• На криви зрак се соочува оптоварување само од ѕидарски, кој е ставен погоре, односно. во еден кат.

Класификацијата на таквите елементи може да се базира на материјалот од кој е направен скокач и на неговата конфигурација.

Според материјалот постојат такви групи:

• Засилени бетонски плочи и греди - најчестиот тип. Тие се армирани бетонски греди со високи механички својства. Тие се широко користени во капиталната конструкција поради нивната продуктивност.
• Метални подови - се користат за блокирање на широки отвори, како и каде што значително оптоварување се нанесува на прозорец или врата. Најчесто се собираат од профилот на тркалање (I-зрак или канал).

• Брик - се доста тешко за производство, бидејќи во приватна градба се користат релативно ретко. Како по правило, тие претставуваат цигла од обична тула, која е составена во инсталирана кофражни.
• Дрвени плочки или одбори со голема дебелина. Може да се користи и за изградба на куќи и колиби од дрво, дрва и згради од тули, како и во структури изработени од гас и пена бетон.

Исто така, кога станува збор за изградбата на индустриски држачи (конкретните производи се првенствено вклучени овде), експертите ги делат на плоча и квадрат:

• Решетката со квадрат е монтирана во ѕидните ѕидови во случај кога ѕидната конструкција го апсорбира товарот од горната подна плоча. Овој вид на скокач е најбараниот.
• Изградбата на плочата е вградена во самостоен ѕид на кој не се пренесува тежината на подните плочи.

Означување и димензии

Како што забележавме погоре, во индустриската и станбена изградба најчесто се користеа конкретни детали од квадрат. Надртната рампа според ГОСТ мора да има ширина од не повеќе од 250 mm, а неговата должина се одредува според димензиите на отворот што треба да се блокира. Како по правило, се користат делови од 1500 до 6000 мм.

Секој скокач мора да биде соодветно обележан. Обележувањето содржи информации за главните карактеристики на елементот, па затоа, дури и без да го видите зракот, можеме да утврдиме од својот напис дали е погоден за употреба во дадена ситуација.

Размислете за карактеристиките на обележувањето на примерот на таквите детали како решетка бар 2PB -16 - 2 P.

Нумерички и азбучни индекси го означуваат следново:

• 2 - пресек карактеристика на скокач.
• ФБ-тип на дел (ПБ-бар, ПП-плоча).
• 16 - должина во дециметар. Овој објект има големина од 1600 mm.

Обрни внимание! Вистинската големина може да се разликува од номиналната големина од 6 mm (за греди до 2500 mm) до 10 mm (за плочи и шипки со должина од 4000 mm и повеќе).

• 2 - силата класа на бетонот од кој е направен елементот.
• P - индекс кој укажува на присуство на петелки за носење на блокот со помош на камионски кран.

Како што можете да видите, информациите се сосема доволно за да ги направат придобивките од можноста за користење на елементот за да се преклопат отворањето на прозорецот.

Прозорец отворање

Обликување кастинг

Ако градите куќа со свои раце, тогаш порано или подоцна ќе се соочите со задачата да ги блокирате отворите на прозорецот. Овој проблем може да се реши на неколку начини, а подолу ќе се обидеме да дадеме краток опис на нив.

Првиот метод вклучува изградба на џемпери изработени од армиран бетон со технологија за полнење.

Упатството во овој случај е како што следува:

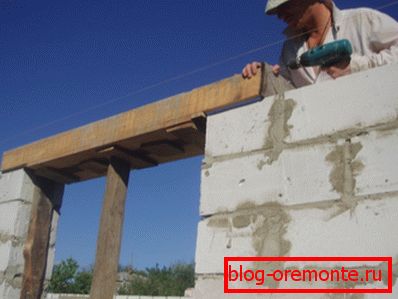

• Во првата фаза ја инсталираме кофражбата во отворот на прозорецот. За кофражни користиме плочи, чија дебелина треба да биде најмалку 25-30 мм.
• Кофражот се базира на вертикални дрвени решетки, кои се поставени во самиот отвор.

• Внатре во облогата ја ставаме армирачката мрежа, направена од челични шипки со дијаметар од околу 6-8 мм.

Совет! Арматурата треба да се постави на мали потпори, што ќе обезбеди јаз меѓу металот и долниот дел од истурениот бетон.

• Покрај тоа, зајакнување на кофражни со попречни решетки, ние почнуваме да се прелива бетонска мешавина. Како филер, најдобро е да се користи кршен камен (односот на цемент, песок и кршен камен во растворот е приближно 1: 2: 4.5).
• Бетон темелно се удри за да се ослободи од воздушни меури.

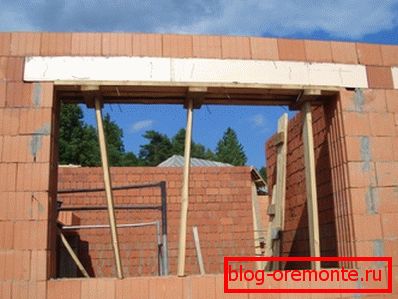

Како што покажува практиката, можно е да се отстрани кофражот и да започне поставување тули на таков отвор по 48 часа.

Завршна дел

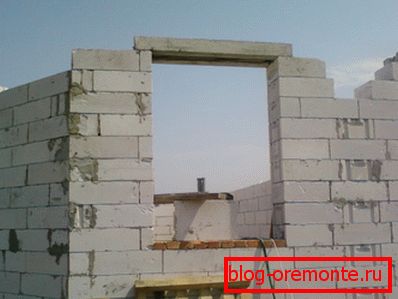

Употребата на готови бетонски прекривки може значително да заштеди време и да ја поедностави работата. Сепак, вреди да се напомене дека цената на производот во овој случај ќе биде нешто повисока, а за подигање на делови до височина е пожелно да имате кран на располагање.

Ако ова не те заплаши, тогаш работата се изведува според овој алгоритам:

• Прво, врз основа на димензиите на отворот, ги одбираме димензиите на квадратните џемпери, така што рабовите на зракот ќе влезат во ѕидот најмалку 250 mm (овој параметар се нарекува длабочина на вградување).
• Потоа градиме ѕидарски на таков начин што ќе се формираат прицврстувачки платформи за поставување на хоризонтален кат.
• Под решетката лежи растворот слој со дебелина од околу 20 милиметри.
• Бетонските детали се спуштаат до избраната локација и се вознемируваат до посакуваното ниво. Зборувајќи за вишокот решение отстранет со мистрија.
• Доколку е потребно, форма на преклопување на отворањето на неколку такви делови.

Понатамошното поставување на тули или градежни блокови може да се врши веднаш по завршувањето на спојувањето и усогласувањето на надвратницата.

Заклучок

Излези - според GOST, тие мора да бидат изработени од армиран бетон со висока јачина - се неопходен структурен елемент на речиси секој прозорец отворање.

Секако, како што веќе наведовме во статијата, сличен детаљ може да се направи самостојно, но ако финансиите дозволуваат, подобро е да се користи фабрички производ. Во најмала рака, ќе бидете сигурни во своите механички својства, а со тоа и во сигурноста на вашите прозорци и врати. Видеото во оваа статија во прилог на погоре ќе покаже некои нијанси за ова прашање, погледнете!
