Правила за греење на бетон. домашна употреба

За граѓанска, индустриска и рачна работа (домашна) конструкција при ниски температури, постојат различни начини на загревање на бетон, овозможувајќи да не се запре работата за зимско време. Ваквите помошни процедури овозможуваат не само да продолжат инсталациските работи на студ, туку и да ја зголемат брзината на стврднување на растворот, особено со додавање на специјални забрзувачи за хемиско зацврстување.

Подолу ќе зборуваме за такви методи, воопшто, и еден од нив (најпопуларните) ќе се разгледа особено, а ние исто така ќе ви покажеме видео во оваа статија на тема електрично греење на бетон.

Сите за загревање

Кои методи се користат за загревање

• Најпримитивната метода на истурање на малтер во зима е аранжманот над платформата на најобичниот шатор направен од целофан филм со свои раце, каде што можете да инсталирате запален вентилатор или топлински пиштол во средината. Методот е исклучително едноставен, само тој може да се користи само на објекти со мала површина, и тешко е да се изгради таква купола над вертикалните структури.
• Во таква ситуација, малку е полесно да се користат електрични садови кои едноставно ја покриваат областа за истурање со поставување на регулаторот во потребниот режим, во зависност од надворешната температура на воздухот.. Но, дури и овде постои сериозен недостаток - не е погодно да се користи електромат кога се фрлаат големи површини, покрај тоа, само хоризонтално поставените армирано-бетонски конструкции можат да бидат покриени со душеци, но не и ѕидови, носачи или колони.

• Ултравиолетовата инсталација на бетонски греења можеби е најзгодно од сите постоечки, бидејќи не вклучува контакт со самиот раствор, а топлинскиот интензитет на уредот едноставно се контролира со растојанието помеѓу УВ-емитувачот и објектот. Друга предност на овој метод е способноста да се загреваат структурите од било која конфигурација и во која било положба (и хоризонтална и вертикална), а кофражот не е пречка. Сепак, овој метод се користи ретко - бара голем број грејачи.

• Друг метод за создавање на монолитни армирано-бетонски конструкции во зима е употребата на загреана кофражна конструкција, се применува само за вертикални армирано-бетонски конструкции (ѕидови, прегради, подлоги). Ова е многу погодно, бидејќи штитовите овде можат повторно да се употребуваат, а грејните елементи на нив мора да се заменат, и тоа е сосема едноставно да го сторите. Главниот недостаток на таквите кофражни е многу висока цена, која, сепак, се исплаќа кога се користи често.

• За греење на електродата од армирано-бетонски конструкции се користи арматура или жица со пресек од 8 до 10 mm и трансформатор од чекор надолу, но овој метод е посоодветен за вертикални армиранобетонски конструкции. Не се работи за електроди кои се загреваат тука, но влагата меѓу нив (котел со два сечила работи на истиот принцип), само тука растојанието помеѓу пиновите е од 60 до 100 см - сето тоа зависи од температурата на воздухот. Главната неповолност, и покрај неговата едноставност, е многу голема потрошувачка на енергија (една електрода троши околу 45-50А), па затоа трошоците за изградба се зголемуваат.

Загревајте маса

• Во овој случај, за одржување на саканата температура, се проверува на секои два часа и за таа цел посебни бунари се прават однапред.. За време на загревањето на растворот, ваквото тестирање се изведува секој час. За време на текот на целиот процес, мора постојано да го следите статусот на оброци и контакти.

PNSV жица и чекор надолу трансформатор

Забелешка PNSV (челик за изолација на изолација од челик) може да има различен пресек и се користи еднаш. По зацврстувањето на масата, останува таму засекогаш.

Горенаведените методи за греење на бетонот не се толку популарни како онаа за која ќе се дискутира сега - употребата на жица PNSV како грејач и чекор надолу трансформатор за претворање на електричната енергија. Суштината на овој метод е како што следува - кабелот се поставува во петелките на местото на истурање на растворот, а неговиот пресек ќе зависи од капацитетот на трансформаторот и од температурата на воздухот надвор (во зградата) каде што се работи работата.

Во зависност од температурата на воздухот, товарот на петелките се напојува од повлечен трансформатор и започнува греењето, но структурата на бетонот не се менува, но стапката на стврднување на малтерот значително се зголемува.

Отпорноста на PNSV зависи од жичниот пресек

Обрни внимание! Пред поставување на PNSV, императив е да се потврди интегритетот на жицата и нејзината обвивка. Факт е дека контролата на бетонски греења се врши само во однос на температурата, а самата жица, во случај на негово изгорување, не може да се замени, бидејќи е сосема нурнати во растворот (покрај тоа, неговото затворање може да предизвика пожар). Затоа, за такви цели подобро е да се користи нов материјал.

Табела на оптимална должина на јамка за различни жичени делови и видови на бетон

При укладке ПНСВ инструкция требует, чтобы на этом месте не было никакого мусора, который может повредить оболочку, что в свою очередь, приведёт к короткому замыканию и перегоранию кабеля (как мы уже говорили - заменить его невозможно). Кроме того, при создании петли недопустимо делать резкие изгибы и оставлять «барашки», что приводит к излому провода - все повороты следует выполнять плавно.

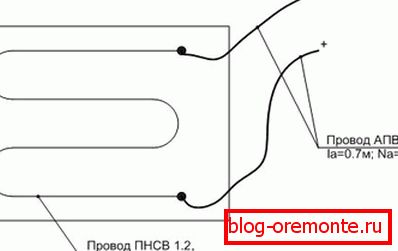

Сама укладка обычно производится либо «змейкой», как это показано на схеме, либо одинарной петлёй - всё будет зависеть от длины ПНСВ и площади заливаемой конструкции. Нельзя ни в коем случае допускать пересечения греющих проводов друг с другом - оптимальное расстояние между жилами порядка 100 мм, хотя его можно изменять, в зависимости от длины и сечения ПНСВ, а также, от размеров рабочей площадки.

Во секој случај, грејната жица мора целосно да се наполни со бетон (вклучувајќи извртување), бидејќи ќе се прегрее во воздух и како резултат ќе изгори и изолацијата и челичната јадро. Покрај тоа, треба да се грижите за заштита на трансформаторот и, како резултат на тоа, целокупната грејна структура, од пренапони на струја, како пренапони, може да предизвика прегревање и избувнување.

За да ја визуелизираме дијаграмот за поврзување, да размислиме како тоа се прави во согласност со SNiP 111-4-80 / ch.11 и GOST 12.1.013-7 - во овој случај, се користи трансформаторот од чекор надолу KTPTO-80, како на погоре фотографијата.

Оваа единица, пред да се постави електричното коло, треба да биде нула, а тоа се прави со користење на четвртиот проводник на кабелот за напојување на клипот N од единицата XT6, заобиколувајќи ја со металниот случај на контролниот кабинет. Заземјувањето е направено од нозете на единицата, каде што за ова има посебен завртки со орев, а колото е направено од челична жица со пресек од најмалку 4 мм.

Според безбедносните мерки, отпор на изолација мора да биде најмалку 0,5 MΩ, што треба да се потврди пред поврзувањето, а исто така да се проверат сите пресврти и контактни врски. Потоа инсталирајте ги крајните прекинувачи SQ1 и SQ2 така што е можно сигурно да ги затворат контактите со истото име кога ќе го отворите капакот на обвивката и контролниот панел. Исто така, проверете го интегритетот на осигурувачите во случај на краток спој.

Переключатель силового трансформатора устанавливаете в положение 1 (соответственно - 55В), а автовыключатель и SA3 приводите в положение «ВЫКЛ». После всех этих процедур цепь, установленная в бетонной или железобетонной конструкции, подсоединяется зажимами ХТ6 к блоку.

На ввод подаётся питание 380В, проверяем напряжение HL1 и HL3, после чего замыкается QF1 и, используя SB1 (аварийная кнопка «ВЫКЛ») пробуем аварийное отключение. После такого теста делается повторное включение - на KL1 подаём питание кнопкой SB3, после чего срабатывает магнитный пускатель KM1.

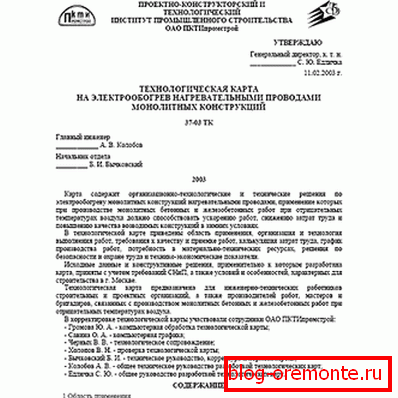

Во согласност со SNiP 3.03.01-87 (за загревање на потпорни и затворени армирано-бетонски конструкции на температури до -40 ° C), се користи рутирање за електрично греење со тип PNSV. Овој документ содржи технички и организациски-технолошки решенија за прашањата за методот на жично греење со сите употребени технички и технолошки параметри, односно целиот распоред на бетонски греења.

За да се контролира затоплувањето, како и да се предвиди квалитетот на армирано бетонските структури по завршното стврднување, се користи бетон за загревање - форма за која секогаш може да се преземе од интернет. Ваквите податоци ви овозможуваат точно да ги усогласите времето и редот на стврднување на пополнетиот раствор, односно, како чекор по чекор водич за постигнување на најголема сила.

Контрола или пресметка на греењето на бетонот се врши со помош на технички термометар - во пополнетата маса се прават специјални лајсни, каде што цевката е поставена, а термометарот веќе паѓа во неа. Температурата се фиксира на секои два часа, и ако дебелината на конструкцијата не надминува 10-115 см, тогаш ова се прави на секои 4-5 часа.

Не треба да заборавиме дека при нормално загревање на PNSV - до 80 ° C - температурата на бетонот за време на греењето достигнува 40 ° C-50 ° C, а тоа се случува и на студ!

Дома, како чекор надолу трансформатор, можете да користите машина за заварување со капацитет не помал од 250А, како на погоре слика, и отпор, затоа. Бројот на жици PNSV во такви случаи може да се пресмета со формулата R = U / I.

Како по правило, ќе имаме У-вредност од 220-230V, и ако користиме единица од горенаведената моќност, тогаш I = 250A. во овој случај, R = U / I = 220/250 = 0,88 оми и врз основа на тоа може да се користат табели за одредување на посакуваниот пресек и должина на жицата.

Треба да се каже дека со потопување на PNSV во масата на бетон, треба да биде поврзан со трансформатор со алуминиумска жица од ARC тип со пресек од најмалку 4 mm, но извртувањето треба да биде во раствор.

Го споменавме овој момент со добра причина - ќе мора да поврзете два неодредени метали - челик и алуминиум, па затоа поврзувањето може да биде лабаво, што ќе доведе до искривување, прегревање и изгорување на жицата. Но, веќе нема да биде можно да се смени извртувањето со решение, па обрнете посебно внимание на оваа точка - можноста за завршување на процесот воопшто ќе зависи од тоа.

Заклучок

Како заклучок, може да се каже дека најниската цена на бетонските грејни работи е во случај на користење на PNSV кабел и трансформатор од чекор надолу, и иако овој метод е прилично незгодно да се користи за вертикални армирано-бетонски конструкции, сепак се користи за заштеда на пари. И покрај сложеноста на поставувањето на жицата (потребно е долго време), најчесто се користи жиченото греење на RC конструкциите.
