Присилно дејство бетонски миксер: типови на мешалки за

Бетонски миксер е важен елемент во извршувањето на сите градежни работи, бидејќи овозможува не само да се заштеди време и напор при подготовката на малтерот, туку и да се подобри квалитетот на бетонот. Точно, не секој може да си дозволи да купи таква единица, бидејќи цената на добри мешалки за бетон е доста висока. Сепак, можете да заштедите пари и направете го тоа сами.

Потоа, ги разгледуваме најчестите дизајни на мешалки за присилно дејство и детално размислете како можат да се направат независно.

Видови на бетонски мешалки

До денес не може да се направи конструкција без бетонски мешалки, бидејќи физички, многу е тешко да се измеша малтетот од цемент, песок и урнатини со свои раце. Затоа, не е чудно што овој процес долго време е автоматизиран.

Морам да кажам дека на градилиштата можете да видите различни дизајни на бетонски миксери.

Сепак, сите тие се условно поделени во два вида:

• Гравитациона акција;
• Принудена акција.

Сега разгледај ги карактеристиките на секој вид.

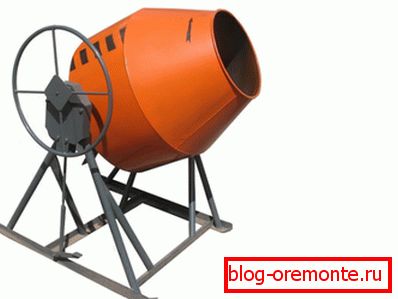

Гравитациски тип мешалка за бетон

Принципот на работа на гравитациониот апарат е тоа што смесата се поставува во посебен барабан, кој се ротира. Во овој случај, растворот се ротира со него и паѓа од ѕидовите под силата на гравитацијата. На ѕидовите на барабанот има сечила кои го подобруваат квалитетот на серијата, а исто така не дозволуваат решението да се држи.

Овој тип мешалки за бетон е добар, бидејќи тие можат да се користат да се мешаат не само конкретни малтери, туку и други видови на течни и суви мешавини.

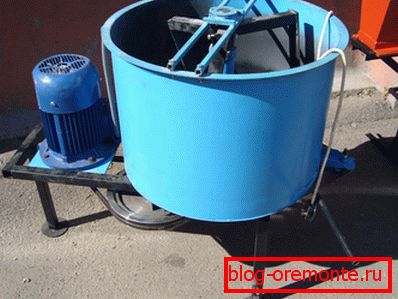

Присилен миксер за бетон

Главната разлика на овој тип на апарат е што барабанот во нив останува стационарен, а мешањето се случува поради ротацијата на сечилата. Таквите бетонски мешалки може да се користат при мешање на секаков вид бетонски мешавини.

Ниту најмоќниот миксер од овој тип не е способен за производство на 0,1-0,45 кубни метри раствор во пет минути работа. Покрај тоа, бетонот ќе биде повеќе хомогена од смесата направена во други видови машини. Перформансите во голема мера зависи од обемот на барабанот, како и од дизајнот на сечилата.

Производство на бетонски миксер

Главни детали за конструкцијата

Бетонски миксер со принудна акција е направен само од неколку основни компоненти:

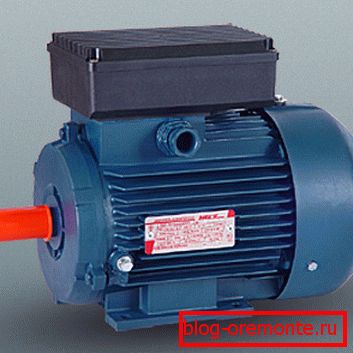

• Мотор;
• Менувач;
• Бака на 200 л;
• Вала;
• Ножеви;
• Рамки
• Лежишта.

Покрај тоа, за да ги соберете сите детали во една структура, ви се потребни следниве алатки:

• Бугарски;
• Вежба;
• Машина за заварување.

Подготовка

Пред да започнете со работа, треба да подготвите цртежи на бетонски миксер за присилно дејство. Ова малку ќе ја олесни работата, а исто така ќе ви овозможи да ги избегнувате грешките и промените.

Морам да кажам дека постојат различни дизајни на такви единици и пред сè се разликуваат во локацијата на барабанот. Тоа може да биде:

Цртежите на бетонски миксер од принуден тип може да се направат независно со гледање на завршените структури или наоѓање на интернет.

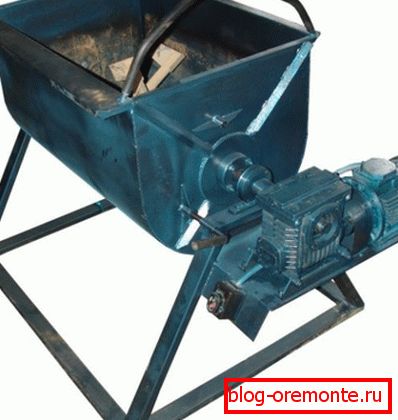

Монтажа на миксер со хоризонтална поставеност на барабанот

Сега ќе разгледаме како ќе се направи принуден миксер со хоризонтален резервоар:

• Првиот чекор е да се собере рамката, за ова можете да ги користите металните агли. Најлесен начин е да направите два идентични триаголници. Катките се меѓусебно поврзани со заварување.

Бидејќи дизајнот ќе биде доста тежок, од една страна можно е да се обезбеди оска со тркала. Во овој случај, еден рамковен триаголник треба да биде помал од другиот. Неговата големина е избрана во зависност од радиусот на тркалото.

• Следно, на едната страна од триаголникот, потребно е да се заваде платформата за монтирање на менувачот.
• После тоа, оската со две загради е прикачена на рамката, која се заварува до менувачот.

• Потоа, бочниот ѕид на цевката е отсечен за да се вчита барабанот, по што е монтиран на рамката. Тапанот може да биде цврсто фиксиран со заварување или да се ротира околу оската, за лесно растоварање на готовата мешавина. Во овој случај, дизајнот е посложени, исто така, неопходно е да се обезбеди фиксација на барабанот за време на работата на миксер.
• Потоа, во долниот дел на рамката, платформата за моторот е извршена и единицата е инсталирана.. Монтирањето на моторот најдобро се прави со заклучување.
• После тоа, ножевите се заваруваат на оската на миксер, со што ќе се промешува растворот.
• На крајот на работата, менувачот треба да биде поврзан со моторот со помош на ремен кој го придвижува уредот.. За ова, макарата на двата механизми мора да се наоѓаат во иста вертикална рамнина.

Совет! За производство на рамката, можете да ги користите аглите на стариот кревет.

Сега само-направениот бетонски мешач на принудна акција е подготвен, останува само да го провери во работата.

Совет! Во производството на таков миксер, можете да направите рачка што ќе овозможи оската да се ротира механички. Благодарение на ова, ќе биде можно да се користи бетонски миксер дури и во отсуство на електрична енергија. На крајот на краиштата, многу е полесно да се ротира рачката отколку да се мачка бетон со лопата.

Монтажа на бетонски миксер со вертикална поставеност на барабанот

Дизајнот на апаратот од овој тип значително се разликува од погоре опишаната машина.

За да направите сличен принуден бетонски мешач со свои раце, мора да ги извршите следните чекори:

• Првиот чекор е да се намали дното на цевката и да се намали вратот за да се обезбеди дупка за оската.
• До бурето мора да се заварени четири агли за да се создаде потпора. Долниот дел од "нозете" ги зајакна џемперите, што ќе послужи како основа за платформата на моторот и менувачот.

• Потоа, треба да ја инсталирате вратичката во резервоарот и да го изведувате системот на приклучокот. Како резултат на тоа, вратилото мора да биде цврсто фиксирано најмалку две точки. На пример, во буре е можно да се обезбеди лого што ќе ја држи оската.
• До вратило треба да ги заварите сечилата, со што се обезбедува мешање на растворот.
• После тоа, на дното треба да извршите платформа за инсталирање на останатите механизми.
• Следниот чекор е да го инсталирате менувачот и моторот, по што се поставуваат ремени на нивните каиши што го придвижуваат уредот. При монтирање на моторот, пожелно е да се обезбеди систем за прилагодување на затегнатоста на ремените.

Совет! При изведување на конкретни работи, треба да се внимава не само на бетонскиот миксер, туку и на алатките за понатамошна обработка на материјалите. Најчестата операција е сечење на армиран бетон со дијамантски кругови, како и дијамантно дупчење на дупките во бетонот.

Еве, можеби, сите главни точки за производство на бетонски миксери. Се разбира, неговата продуктивност нема да биде толку висока колку што е случај со машини што се подготвуваат, што во првите 20 секунди го промешува подготвеноста на околу 80 проценти, но сосема е доволно да се спроведат приватни градежни работи. Покрај тоа, можно е да се измеша со него со помош на бетонски раствор со урнатини, и без груб полнеж.

Заклучок

Имајќи барем малку искуство со метална и заварувачка машина, сосема е можно самостоен мешач да се направи. Се разбира, ги разгледувавме само главните точки на изработка на структурата, па пред да почнеме да работиме, треба да ги земете предвид сите технички аспекти до најмалите детали, или да користите готови цртежи.

Резултатот од оваа работа ќе биде значителна заштеда, а во исто време, да се поедностави процесот на градење. Од видеото во оваа статија можете да добиете повеќе информации за оваа тема.
