Самостоен мешач за бетон - дали е можно? само собрание и

Секој градител ќе може да каже дека подготовката на растворот рачно во било кој капацитет со користење лопатка или хеликоптер е исклучително тешка, особено кога е потребна многу, затоа, бетонскиот миксер, составен со свои раце, може да биде алтернатива на рачна работа и фабричко собрание. Се разбира, механизмот на занаетчиското производство треба да се разликува позитивно во вредност, во спротивно нема поента - полесно е да се изнајми или да се купи во продавница.

Поэтому составные элементы механизма должны быть, что называется «под руками», а само устройство - наиболее простым. Сейчас мы постараемся собрать такую конструкцию, которая доступна для любого домашнего мастера, а также посмотрим видео в этой статье, наглядно затрагивающее нашу тему.

Направете го тоа сами

Она што ни треба

• Прво, со цел да направиме конкретни миксери со свои раце, ќе ни треба резервоар, и за ова, колку што е можно, старо метално барел ќе се вклопи, под услов да не е рѓосано. Меѓутоа, дури и ако има механички оштетувања на него, тогаш тие треба да се поправат, со заварување лим лепенка таму или користете го ова место за вчитување и растоварање отворање. Раната содржина на таков резервоар не е важна, бидејќи мирисот во овој случај не е пречка, особено поради тоа што ќе исчезне во неколку серии.
• Исто така ќе ви треба парче метална цевка околу 40-50 mm во дијаметар, како и прирабници, но тука е малку покомплицирано. Сепак, иако нивната цена во продавницата не е многу висока, подобро е да се бараат такви делови дома - многу е можно тие да се најдат меѓу старите авто делови и само ќе треба да ги измените до саканата големина. Покрај тоа, ќе ви требаат рамна опрема за портата дел од 14-16 mm, различен метален профил за системот за подршка (агол, канал, квадратна цевка и слично - сè што постои во домаќинството), како и завртки и навртки за прицврстување.

Забелешка Таквите елементи за собранието не се потребни за да се погледне во вашата гаража - тие често може да се најдат на местата на испорака на старо железо или едноставно да се прашаат од соседите.

Да започнеме

Прво на сите, ние ќе работиме (доколку е потребно, поправаме) на бурињата што ги имаме и ние треба да најдеме центар на двете крајни корици или задници. Тоа ќе биде доста едноставно да го направите ова - покријте го крајот со целиот лист хартија и победете го по должината на работ од бурето (како да е претепан). Потоа преклопете го добиениот круг лист на половина и во два насока означете го дијаметарот - точката на пресек на дијаметралните линии ќе биде токму во центарот.

На овие места, треба да ги поправите прирабниците, но прво правете дупки за вратило со завртки, со употреба на завртки не помалку од 8 mm во дијаметар за оваа намена - товарот ќе биде сериозен.

Также вам нужно будет вырезать прямоугольное отверстие сбоку, примерно, 300×250 мм - здесь в дальнейшем вы прикрепите загрузочно-разгрузочную дверцу. По краям этого люка для герметизации нужно наклеить полоски из мягкой резины шириной 5-10 мм, только для этого тщательно зачистите поверхность, иначе при работе прокладки отклеятся.

Мы рассматриваем, как сделать своими руками бетономешалку, и переходим к крышке - её размеры должны превышать размеры люка - в данном случае достаточно будет 280×340 мм - чтобы крышка плотно перекрывала отверстие. В качестве навесов лучше всего использовать карточные петли (несъёмные), чтобы крышка не упала во время работы.

За затворање, треба да користите агол што е притиснат од завртките, но најдобриот начин да го направите ова е да користите брави за заклучување, ако има во домаќинството, ова е многу погодно.

Сега се свртуваме кон прицврстување на прирабниците - тие ќе треба 4 парчиња - 2 на секој крај, внатре и надвор. Можеме да претпоставиме дека ова е задолжителна инструкција - фактот е дека бурињата се направени од тенок лим од челик, кој едноставно нема да го издржи товарот, ако прирабницата е фиксирана со завртки директно до дното, но ако го држите металниот лист на двете страни, ќе издржи, бидејќи товарот ќе бидат распределени еднакво.

Вие направите вратило надвор од цевката која беше поставена однапред, само обидете се да се осигурате дека внатрешниот дијаметар на прирабниците се совпаѓа со надворешниот дијаметар на вратилото, односно цевките и изгори го зглобот.

Прицврстете ја рачката до вратило - за ова можете да употребите дебела метална лента или парчиња армирање со пресек од 14-16 мм и можете да направите рачка од истата арматура (но сигурно мазна ѕида) и за удобност на ротација, можете да ставите цевка на рачката малку поголем дијаметар.

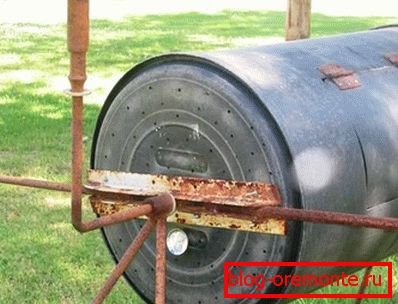

Вреди да се забележи дека конкретниот миксер од колбата со свои раце е направен по истиот принцип.

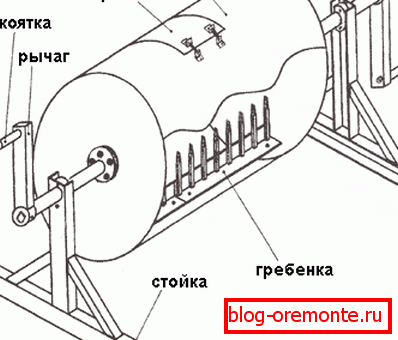

Мы продолжаем рассматривать тему, как изготовить бетономешалку своими руками и теперь сделаем три-четыре гребёнки, которые будут помогать смешивать компоненты между собой и для этого можно использовать металлический уголок 50×50 мм и гладкостенную арматуру или квадрат сечением 14-15 мм (узнайте здесь, как забетонировать столб).

Иглите најдобро се заострени, така што растворот тече слободно од нив, не формирајќи ги расите, и да ги распореди на растојание од 50 mm едни од други и да се заварувате во некој агол ако е кружен или заклучен ако е квадрат. Бидејќи аголот за целата должина на цевката ќе биде многу незгодно да се монтира, тогаш секој од чешлите најдобро се сече на два дела, фиксирајте го на ѕидот со завртки 6-8 мм во дијаметар.

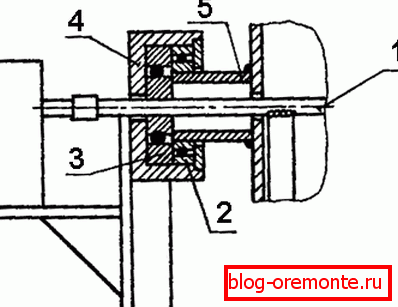

Креветот може да се собере од најразличниот профил, главниот услов што се покажа дека е доволно силен - сè ќе се вклопи тука - агол, канал, профилна цевка, па дури и дебела опрема. Тоа, се разбира, ќе биде многу добро ако може да се најде погоден за лежиштата на вратило за вратилото, да ги собере и да ги поправа, поставувајќи седиште на усните за да може да се отстрани барел, но истовремено тоа ќе обезбеди слободно ротирање.

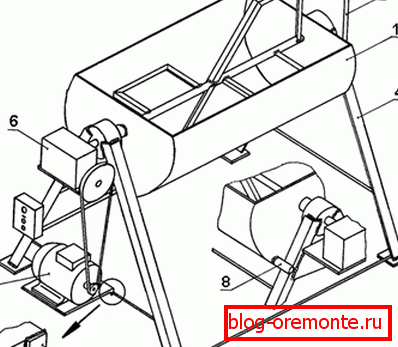

Според многу слична шема, можете да инсталирате менувач за бетонски миксер - со свои раце собравте електричен погон од мотор од 220V - ако сето тоа се најде во вашата гаража, таков уред ќе биде многу поудобен. Но, тука не треба да заборавиме дека вашата цел е да се собере евтина и практична единица - инаку подобро е да изнајмите бетонски миксер.

Забелешка Ако сеуште одлучите да користите електричен погон, тогаш најдобро е да користите монофазен мотор од 2,2kW, приближно 1500 вртежи во минута, иако овој параметар не е критичен, бидејќи тоа се регулира со дијаметарот на макарата. Исто така, не заборавајте дека поедноставна конструкцијата, толку полесно ќе биде да го поправите бетонскиот миксер со свои раце.

Заклучок

Также, используя принцип вышеописанной конструкции, будет возможен такой вариант, как бетономешалка на трактор своими руками. Только здесь шкив на редуктор вам нужно будет прилаживать от дизеля (см.также статью «Железобетонные прогоны – все, что нужно знать о данном виде конструкций»).

Успешно собрание!
