Засилени чекори: регулаторни документи и функции за

Има ли ГОСТ за армирано-бетонски чекори? Според она што регулаторни документи се маршеви и скали направени од армиран бетон? Како се монтираат за време на изградбата? Ајде да го разбереме.

Листа на стандарди

Да почнеме со регулаторни документи.

Корисно: ГОСТ 9818-85 содржи технички опис на не само маршеви и скали, туку и конкретни гази, произведени одделно за нив.

Стандарди за содржина

Што велат документите споменати од нас?

ГОСТ 8717.0.-84

Обемот на армирано конкретни чекори што веќе ги спомнавме - внатре и надвор од зградите. ГОСТ дава подетална дефиниција: дозволено е да се користат надвор од загреани згради во климатски зони со најстудена петдневна сезона, со просечна температура од -40 степени. Дозволено е контакт со бетон со агресивни медиуми, што овозможува употреба на производи во производството (вклучително и кај претпријатијата од хемиската индустрија).

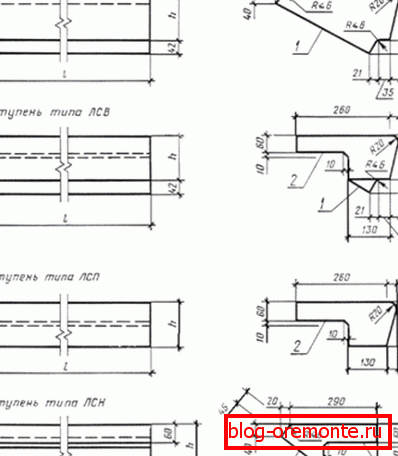

Чекори делятся на следующие категории:

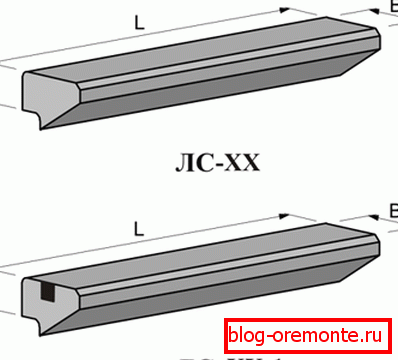

• LS - главната.
• LSV - фризе горниот (во непосредна близина до локацијата).
• ЛСП - лагер за влошки.
• LSN - фриз на дното.
• LSS - рамни за преку маршеви.

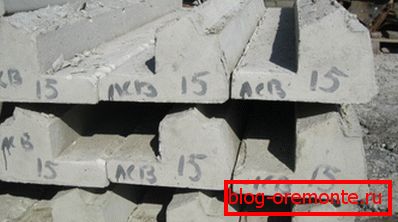

Главниот материјал за производите е армиран бетон; сепак, главните LS фази до 1,5 метри може да се направат без засилување.

Максималниот краткорочен товар за производи од армирано-бетонски производи е 6 kPa, или 600 kgf / cm2.

Нијанса: оптоварувањето на дизајнот не ја зема предвид сопствената тежина на сцената. Сепак, солидна основа, таа мора целосно да се пренесе на оваа база, без да се вчита чекорот.

Стандардот предвидува дека армирано бетонските скали се прават со челични вградени делови за прицврстување на огради. Сепак, со договор со клиентот, хипотеките може да се заменат со приклучници.

Рамен чекори на LSS, исто така, се завршени со хипотеки за прицврстување на косурата (потпорните греди на маршот) со широчина од 155-180 мм; за одреден проект може да се инсталираат дополнителни хипотека елементи.

Доколку е потребно, производите се направени лево и десно - во зависност од насоката на скалите. Како по правило, овој параметар влијае само на локацијата на хипотеки или гнезда за монтажа на мечување.

Во зависност од проектот и во согласност со клиентот, чекорите може да се обезбедат со или без монтажни јамки. Во вториот случај, се подразбира користење на опрема за товарење со посебни прицврстувачи: бетонските производи не можат да се лизгаат.

Чекори направени од лесен бетон мора да имаат слој од тежок бетон со дебелина од 15 mm или слој отпорен на абразија направен од синтетички материјали на нивните лица.

Финишот на горната површина во рамките на стандардот може да варира.

Кои опции се можни?

1. Мазна бетон на обичен цемент.
2. Декоративен бетон - на бел, обоен цемент или мермер чакал.
3. Мозаик бетондобиени со мелење бетон на мермер урнатините и / или на бели и обоени цементи.

Што може да биде големината на чекорите на скалите?

• Ширина варира од 900 до 2380 милиметри.
• Висината се движи од 100 до 168 mm.
• Длабочината на шарата - од 260 до 330 мм.

Чекорите од армирано-бетонски столбови тежат од 45 до 187 килограми. Ако не сте искусен атлетски спортист - очигледно, не е неопходно да ги преземете движењата и инсталирањето на овие производи со свои раце, без опрема за полнење.

Варијантите на чекори се опишани со поврзан регулаторен документ - ГОСТ 8717.1-84.

Обележување

Се состои од алфанумерички групи и цртички меѓу нив.

1. Првата група го покажува типот на сцената и неговите димензии, заокружени на цели броеви. Во исто време висината од 145 mm не се прикажува.
2. Во втората група има букви Б - за конкретни главни чекори, L - за производи изработени од лесен бетон и C - за силикат. Засилени челични чекори направени од густ бетон, кои се однесуваат на други видови освен БОС, не се обележани со втората алфанумеричка група.
3. Во третата група се присутни:

• Слики 1, 2, 3, итн, што укажува на присуство на хипотеки или гнезда за огради. Слика 1 одговара на дизајнот обезбеден од ГОСТ 8717.1-84; други броеви се однесуваат на проектната документација.
• Писмото L означува лево извршување на чекор (за скали со ограда од десната страна).

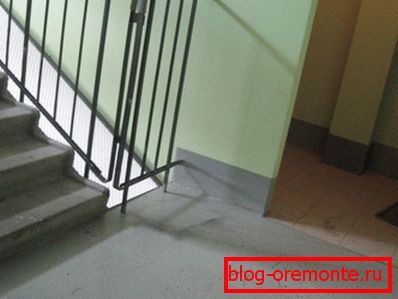

• Буквата D значи мазна површина на бетон на бел или обоен цемент, буквата W - полирана површина на мозаикот. Мазниот бетон на обичниот цемент не е назначен посебно во означувањето.

• M значи зголемена отпорност на мраз (можност за работа на -40 ° C и подолу). P - зголемена густина, овозможувајќи употреба на производи со постојан контакт со агресивни медиуми.

Обележување примероци

Ајде да дадеме неколку примери и да ги анализираме.

Технички барања

ГОСТ за префабрикувани скали и чекори за нив наметнува одредени барања за употребените материјали и, се разбира, за квалитетот на готовиот производ.

• Цврстината на компресија на бетонот за надворешни скали не смее да биде пониска од одделението Б25. За внатрешни скали е дозволено користење на бетон од брендот Б15.
• Просечната густина на светлината и силикатните бетони не треба да биде помала од 1800 kg / m3.
• За производи наменети за работа на отворено, во незагреани простории или со постојана релативна влажност над 60%, вентилот е заштитен од корозија. Методот е наведен во проектната документација.

Корисно: традиционално се користи за заштита на бои. Меѓутоа, сега е лесно да се најде поефективен лек на пазарот - фосфатна 'рѓа конвертор кој создава траен филм на хемиски конвертира железо оксиди на површината на корозија нестабилен челик. Цената на материјалот започнува од 200 рубли / кг.

ГОСТ 9818-85

Стандардот го одредува производството на производи од следниве видови:

Проценетите товари без сопствена тежина се:

• 360 kgf / cm2 за станбени објекти.
• 480 kgf / cm2 за јавни згради и индустриска конструкција.

Сите елементи може да се направат во левото и десното извршување.

Површинските опции се малку поинакви од оние што се дискутирани погоре, во рамките на претходниот стандард:

1. Гладкая поверхность бетона на обичен цемент.
2. Површинска бетонска површина на бел цемент, обоен цемент или мермер чакал.

Појасни: овој тип на завршница е дозволен само за слетувања и надземни гази.

1. Покрај тоа, локациите може да се завршат со керамички плочки, обезбедувајќи максимална отпорност на абење на површината.

Обележување

Она и здесь состоит из нескольких групп, разделенных дефисами (см.также статью «Шлакобетон – все, что нужно знать о данном виде материалов»).

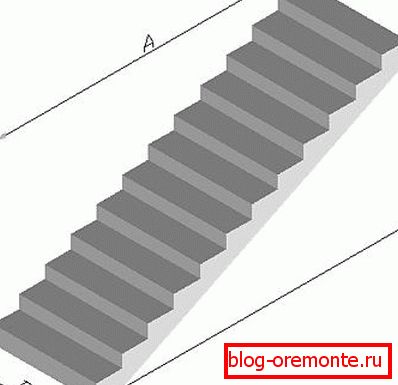

Првата група го покажува типот на предметот и неговите димензии. Генерално, должината и ширината се во дециметар; за скали, нивната висина е дополнително индицирана (проекција врз вертикална рамнина).

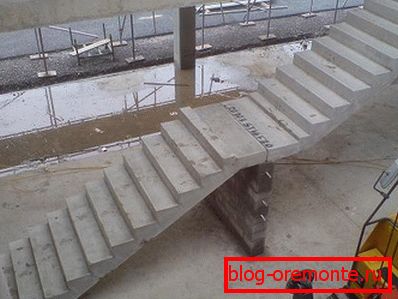

Нијанса: за LMP марш со една горна полу-платформа, должината е означена еднаква на должината на маршот со две полу-платформи кои припаѓаат на ист тип.

Буквата Б во првата група значи дека ние се соочуваме со последната платформа или фактура што упатува на горниот финален чекор.

Втората група содржи:

• За платформи и маршеви - пресметаниот товар (слика 4 одговара на оптоварување од 360 kgf / cm2, слика 5 - 480 kgf / cm2).
• За надземни плочки - левата верзија и видот на завршна површина (Ш - полиран мозаик, отсуството на букви укажува на мазна бетонска површина).

Во третата група може да бидат присутни:

• Буквата L, означувајќи го левото извршување на маршот или платформата.
• Буквата K за рамката покажува присуство на конзоли за поддршка. Буквата М е технолошки отвор за ѓубре. Буквата Y - добива поддршка за маршот.
• Во случај на LMP марш, бројот 1 ја означува издолжената горната полу-платформа, 2 ја означува издолжената долна полу-платформа, 3 укажува на отсуство на долниот полу-платформа.
• W - повторно полиран мозаик површина, К - соочува со керамички плочки.

• Во писмото C се зборува за зголемена сеизмичка стабилност на структурниот елемент на скалата. Таквите производи се користат во изградбата на објекти наменети за 7-9 поени на Рихтеровата скала.

Обележување примероци

Технички барања

Тие се однесуваат на типот на арматура што се користи, абразијата на површината, квалитетот на бетонот и максимално дозволените отстапувања во линеарни димензии.

Инсталација

Како се поставени армирани бетонски скали, наредени чекори и други елементи од скалите? Јасно е дека оваа работа ретко се прави од неподготвеното лице; исто така е јасно дека на професионален градител тешко се потребни упатства за инсталација.

Ако е така - ние ќе обрнеме внимание само на главните точки.

• За усогласување на маршевите се користеа дрвени шаблони.

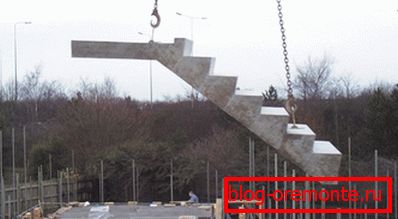

• Инсталација на маршеви и платформи направени со помош на кран. Линиите се прицврстуваат на монтажните јамки; во случај на нивно отсуство, се користат челични стеги од профилирана цевка.

• Активирањето до посакуваната положба се врши рачно, лопатки. Маршот е прва поставена раб на долната платформа; горниот раб е поставен на посакуваната положба и се депонира на подлога од цементен малтер.
• Чекори могут устанавливаться на косоуры как с помощью тяжелой техники, так и вручную.

Да се ​​разјасни: јасно е дека само чекори со тежина до 80-100 кг можат да се монтираат рачно. Носењето и инсталирањето чекори со тежина од 150-180 кг не е само проблематично, туку и опасно.

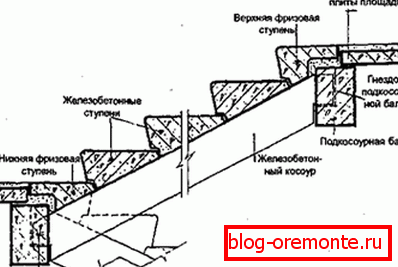

• Чекори укладываются вдоль марша снизу вверх. На край нижней ступени набрасывается песчано-цементный раствор, после чего сверху устанавливается следующий элемент лестницы. Проступи просто укладываются на раствор.

• За да се направат монтажни дупки кои не се предвидени за производство на елементи, се користи абразивно сечење на армиран бетон - бетон со дијамантски кругови, ребра - со конвенционални кругови за сечење за метал или за сечење на гас.

Треба да се има на ум дека неуспехот на засилување остро ја ослабува структурата: за време на изградбата на повеќекатните згради таквата модификација е забранета. Дијамантското дупчење на дупките во бетон, заедно со конвенционалните дупки за дупки, се користи за да се направат дополнителни приклучоци при инсталирање на огради.

Заклучок

Будем считать наше знакомство с железобетонными лестницами и производимыми для их сборки изделиями состоявшимся (см.также статью «Железнение бетона: способы, материалы, последующая обработка»).

Како и обично, видеото во оваа статија ќе му понуди на читателот повеќе информации. Успеси!
