Едно цевководен систем за греење на приватна куќа направете

Инсталирањето на системот за греење е една од најважните работи што се дел од изградбата на вашиот дом. Пред да ја завршите работата, мора да одлучите за изборот на шема. Можно е да изберете една цевка или две цевки. Едно-цевното греење на приватна куќа е многу полесно за само-инсталација. Тоа е едноставно, но сигурно и ефикасно. Освен тоа, неговото склопување ќе бара многу помалку материјал. Следно, размислуваме како може да се направи таков систем, и како се разликува од дво-цевката и кои се неговите предности.

Компонентни делови

Ајде да видиме како функционира овој систем.

1. Основата е котел за греење кој го загрева течноста за ладење. Често избираат гасни котли. Тие се едноставни и сигурни. На места каде што гасот не е испорачан, можно е да се користи единица која работи на цврсто гориво.
2. Елементите за греење се стандардни радијатори. При изборот, треба да се има предвид дека старото советско леано железо е подобро да не се инсталира. Тие не можат да обезбедат соодветно греење на просториите и да не ги задоволуваат барањата на денешницата. Многу е поефикасно да се користат нови биметални радијатори, кои брзо загреваат, имаат висок пренос на топлина и изгледаат многу поатрактивни.
3. Експанзија резервоарот - неопходен елемент на една цевка систем. Тоа дејствува како стабилизатор на притисок, контролирајќи го степенот на проширување на течноста за ладење. Кога носачот се загрева, неговиот вишок (поврзан со термичка експанзија) влегува во резервоарот, спречувајќи системот да има прекумерен притисок.
4. Изгледот на цевките, кој е снабдување со топлина. Можете да додадете вентили за одвод и вентили за него.

Како функционира

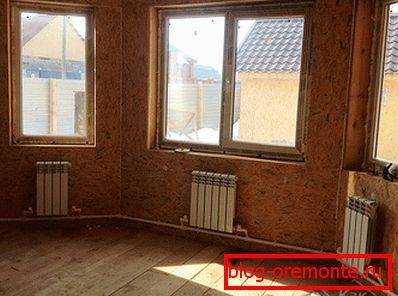

Шемата на таков систем за греење е прилично едноставна. Во срцето на сè е секој котел. Го загрева течноста за ладење која се испорачува преку цевката што доаѓа од бојлерот. Зошто таквата шема се нарекува една цевка? Бидејќи по целиот периметар е поставена една цевка, која доаѓа од котелот и влегува во неа. На вистинските места на заградите се инсталирани радијатори и се поврзани со цевката. Носачот на топлина (најчесто вода) се движи од котелот, полнејќи го првиот радијатор во јазолот, потоа вториот и така натаму. На крај, водата се враќа на почетната точка и циклусот се повторува. Постои процес на континуирана циркулација.

Треба да се напомене дека со собирање на таква шема, може да се сретне со една тешкотија. Бидејќи брзината на напредувањето на течноста за ладење може да биде мала, може да се случи загуба на температура. Зошто? Ако зборуваме за дво-цевка систем, тогаш принципот на неговото работење е како што следува: водата тече во батеријата преку една цевка, надвор од неа преку друга. Во овој случај, неговото движење поминува веднаш низ сите радијатори, и нема загуба на топлина.

Во системот со една цевка, течноста за ладење влегува во сите батерии постепено и, поминувајќи низ нив, ја губи температурата. Значи, ако на излез од котелот температурата на превозникот беше 60? C, минувајќи низ цевките и радијаторите, може да се намали на 50 ° C. Што да направите во овој случај? За да се надминат ваквите флуктуации, можно е да се зголеми топлината на батериите на крајот на ланецот, да се зголеми нивниот пренос на топлина или да се зголеми температурата во самиот котел. Но, сето ова ќе доведе до дополнителни трошоци кои се непрофитабилни и ќе ги зголемат трошоците за греење.

За да се ослободите од таков проблем без високи трошоци, треба да ја зголемите брзината на течноста за ладење низ цевките. Постојат два начини да го направите ова:

Ставете циркулациона пумпа. Значи, може значително да ја зголемите брзината на вода во системот. Во овој случај, загубата на топлина во штекерот ќе биде значително намалена. Максималната загуба може да биде неколку степени. Таквите пумпи се напојуваат со електрична енергија. Треба да се напомене дека за куќите во земјата, каде електричната енергија често се отсекува, оваа опција нема да биде идеална.

Инсталирајте забрзувачки колектор. Ова е висока директна цевка, благодарение на која водата, поминувајќи низ неа, добива голема брзина. Тогаш течноста за ладење во системот со природна циркулација прави побрз круг, што исто така го решава проблемот со загубата на топлина. Особено е добро да се користи овој метод во мулти-катна зграда, бидејќи во една приказна зграда со ниски тавани, работата ќе биде неефикасна. За нормално функционирање на колекторот, нејзината висина треба да биде поголема од 2,2 m. Треба да се знае дека колку е поголем колектор за забрзување, толку побрзо, поефикасно и потивок движењето на цевката.

Во таков систем мора да има експанзија, што е подобро да се инсталира на врвот. Таа делува како стабилизатор, контролирајќи го зголемувањето на волуменот на течноста за ладење. Како функционира? Кога се загрева, волуменот на вода се зголемува. Овие вишоци влегуваат во резервоарот, спречувајќи го притисокот. Кога температурата се намалува, волуменот се намалува и од експанзионниот резервоар се враќа во грејната мрежа.

Тоа е целиот принцип на еден цевковод за греење. Ова е затворена јамка, која вклучува котел, главни цевки, радијатори, резервоар за наводнување и елементи кои циркулираат вода. Се разликува принудната циркулација, кога целата работа е направена од страна на пумпата, и природна, во која е монтиран бустер колектор. Разликата со овој дизајн е тоа што не обезбедува цевка за обратно дејство, преку која течноста за ладење се враќа во котелот. Втората половина од овој распоред се нарекува враќање.

Еден цевковод може да биде од два вида, во зависност од инсталацијата: хоризонтална и вертикална.

Силни и слаби страни

За да одредите кој систем ви треба, размислете за предностите и недостатоците на еден цевковод.

Позитивни:

• Единствениот цевковод е монтиран околу периметарот на зградата, може да се скрие во подот или во ѕидовите.
• Благодарение на овој систем, поставувањето на цевководот е можно под отворите на вратите, количината на потрошен материјал и цената на целата структура се намалуваат.
• Постепено може да ги поврзете уредите за загревање, како и да ги вградите другите елементи од грејното коло: подно греење, шини со печка за загревање или радијатори. Благодарение на паралелниот или серискиот метод за поврзување, степенот на загревање на батериите станува прилагодлив.
• Способност за поврзување на неколку видови на мачки. Можете да инсталирате котел за гас, електрична енергија или цврсто гориво. Ако некој е исклучен, едноставно вклучете го другиот.
• Насока на проток на вода каде што ќе биде попрофитабилно за жителите на куќата. На пример, во почетокот е можно да се насочи топла струја во детска соба, каде што е потребна поголема топлина или на подветрената страна на зградата.
• За разлика од системот со две цевки, при изборот на багажни цевки со голем дијаметар, тие можат да послужат како регистри и исто така произведуваат топлина. Поради тоа, периметарот на објектот, ѕидовите и аглите нема да се замрзне.
• Дури и откако целата работа е завршена, можете дополнително да вградите и да инсталирате повеќе радијатори.
• Минимална потрошувачка на материјали и ефикасност.
• Лесен за инсталација и поправка дизајн.

Но, со такви предности, овој систем има некои недостатоци и недостатоци, што исто така треба да се забележи:

• Ако потребниот наклон не се почитува, можат да се појават воздушни затворачи кои го намалуваат преносот на топлина.
• По долгиот неработен период, на пример во лето, треба да биде лансиран долго време.
• При изведување на поправки во катна зграда, нема да може да се исклучи еден кат, ќе мора да ја исклучите целата зграда.
• За време на работата може да дојде до загуба на топлина.

Ова треба да биде познато пред да почнете да го инсталирате системот за греење на приватна куќа.

Како да се направи

Ако правите се од нула, треба да се грижите за достапноста на таквите материјали:

• греење котел;
• циркулациона пумпа;
• експанзивен резервоар
• цевки Ø25 мм и цевки Ø20 мм за поврзување на радијаторите (може да се избере било кој материјал: челик, пластика, бакар, армиран полиетилен);
• фитинзи за поврзување на лактите со радијаторите;
• Потребниот број на радијатори, дихтунзи и приклучоци;
• Мајевски кранови, преку кои можете да го отстраните воздухот од секој радијатор;
• филтер кој ќе биде инсталиран пред котелот за третман на вода.

Понатамошна работна низа е следна:

1. Треба да изберете место и да го инсталирате бојлерот и да го филтрирате. Влезната цевка е подобро да се избере метал.
2. Тогаш оџакот е монтиран. Поврзувањето со оџакот е подобро да се изврши брановидна метална цевка.
3. Сега треба да го направиме гасоводот. Цевките се поставени долж периметарот на целата куќа. Важно е дека шемата за поврзување е веќе достапна, бидејќи при инсталацијата неопходно е веднаш да се монтираат опремата на места каде радијаторите ќе стојат. Во најниската точка на системот монтиран е вентил за одвод, преку кој грејното коло може да се наполни со вода или да се исцеди. Кога го инсталирате гасоводот, важно е да издржите одреден степен: за кола со природна циркулација, тоа е 3? -5?, Кога присилно се движи (со помош на пумпа) - 10 мм по 1 метар цевка.
4. Гасоводот долж целиот периметар мора да биде прицврстен на ѕидот со цел да се елиминираат дефлексиите и акумулацијата на воздухот. За ова можете да користите клипови.

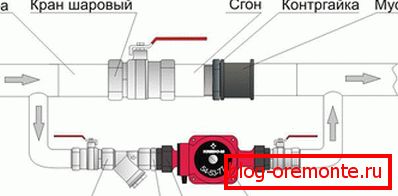

5. На избраното место ставете ја пумпата. Се сече во главната цевка на место каде што има сосед. Треба да знаете дека пумпата, во зависност од производителот, работи беспрекорно на температура не повисока од 60 °, затоа позицијата на повратната цевка во близина на котелот ќе биде оптимална.
6. Сега е време да инсталирате експанзија. Обично е монтиран во близина на котелот, на надморска височина поголема од 1,5 m.
7. Останува само да ги инсталирате и поврзете радијаторите. На вистинското место тие се фиксирани со загради. За да се обезбеди циркулација на воздухот, тие не треба да се инсталираат строго под прозорецот, подот и со ѕидот веднаш до него. Важно е да се задржи мала дистанца.
8. По инсталацијата, радијаторите се поврзани според шемата. Во оваа фаза, се инсталираат славините на Mayevsky, преклопувачките славини и приклучоци.
9. Останува само да се направи тест за притисок за да се провери системот за затегнатост на врските и загревање.

Ако имате двокатна куќа, сè е направено на ист начин, но само една цевка излегува од котелот на вториот кат, поминува низ периметарот и се спушта повторно.

Тоа е сè, како што можете да видите, едноканален систем за греење е стабилен, ефикасен и лесен за инсталирање. Може да се користи и за еднокатна зграда и за високи згради. Ќе заштедите пари за инсталација и ќе се обезбедите топлина што ќе ве загрее со ладни зимски денови.
