Гребен покрив систем 2

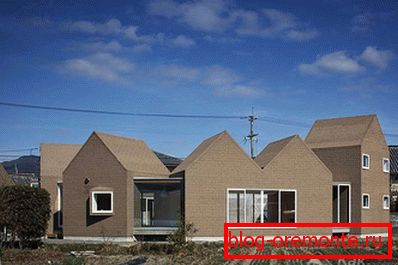

Гајвер покривот благодарение на едноставен, сигурен и претставителен дизајн е популарен веќе многу години. Во зависност од наклонот на падините, се користи во региони со различни количини на врнежи. Системот за гребење на фронтот покрив обезбедува природен собир на врнежи.

Gable покривни модели

1. Симетрични - двете падини имаат иста должина и се поставени под ист агол. Таквиот покрив е рамнокрак триаголник со тап или акутен агол.
2. Скршениот покрив е создаден за да се смести во таванската соба, нејзиниот покривен систем подразбира сложена структура на две нивоа.
3. Различни агли на падините - ова е оригиналниот дизајн, нагласувајќи ја необичната архитектура на куќата.

Агол на навалување

Аголот на наклон е избран по анализа на неколку индикатори: видот покриви, количеството на врнежи, оптоварувањето на ветерот. За региони со поројни дождови се препорачува мал агол на падини, но не помалку од 5 степени. Снежните маси не се задржуваат на стрмна површина. Рамни покриви со тап агол на падини се погодни за ветровити клими.

Системот за гребење на фронтон покрив мора да биде во согласност со прифатените безбедносни стандарди и да биде изграден според стандардите.

Рафте системи

Леживите елементи и скитени го преземаат товарот од надворешни сили и го прераспределуваат во ѕидовите на зградата. Од нивната сигурност зависи од јачината на целиот покрив. Во изградбата на конструкцијата со користење на два системи рафтери:

• Виси нозете имаат две точки на поддршка на ѕидовите на зградата. Тие доживуваат вирус на компресија и виткање. Кога растојанието на распонот над 8 метри е потребно, инсталацијата на главата со потпорници е потребна. За да се намали влијанието на сплавот на ѕидовите на зградата, тие се поврзани со затегнување.
• Суспендирани - овие шипки имаат поддршка на внатрешниот ѕид или посебен дизајн.

Ако е невозможно да се користи еден од системите во чиста форма, тие се придвижуваат кон хибриден дизајн кој овозможува наизменични висини и рафтери.

Пресметка на материјали

Системот на фронтот на уредот може да ги изведува пресметките сами по себе, врз основа на познавање на геометријата. За да ја пресметате површината на структурата, треба да ја поставите должината на наклонот. Количината на потребниот материјал зависи од аголот на наклон. Акутниот агол ви овозможува да заштедите, но во исто време го минимизирате просторот за поткровје.

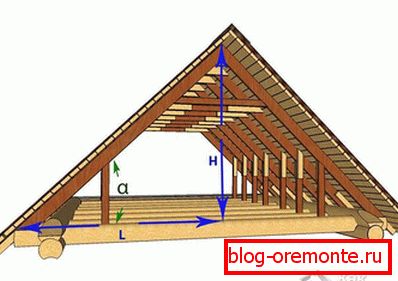

Висината на гребенот, должината на скаповите и површината на покривот ќе се пресметуваат со употреба на геометриски формули. За јасност, се вклопуваат шема дома. Пример - да го земеме наклонот на падина на 45 степени, ширината на куќата (основата на рамнокрак триаголник) е 6 метри, должината е 10 метри.

Прво го делиме триаголникот на половина од висината спуштена од горниот агол. Излегува два правоаголни триаголници, а една од нивните нозе е саканата висина на покривот. Висината дели рамнокрак триаголник на половина, што значи дека една нога е 3 м. Го пресметаме вториот со формулата:

3? tg 45⁰= 3 м

Познавањето на нозете, според Питагоровата теорема, ја пресметуваме хипотенузата, која е рефтер:

3² + 3² = X² .

Должината на рафтот ќе биде еднаква на квадратен корен од 18, приближно 4, 25

Бројот на сплавови се пресметува со делење на вкупната должина за чекор (0,6 м):

10: 0,6 = 16,6 - оваа вредност треба да се удвои.

Областа се пресметува со множење на должината на рампата и куќата и множење на вредноста за 2:

4.25? 10? 2 = 85 м².

Користејќи разни формули, можете да пресметате потребната количина на материјали.

Инсталација на бандаж систем

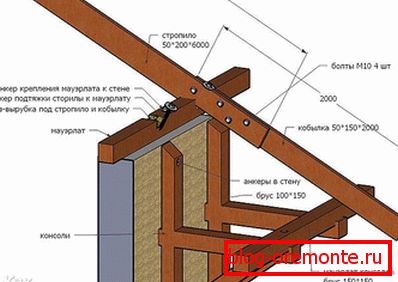

Основата на лого за покривот е мауерлата - трајно дрво со пресек од 150 × 150 мм од обработените зимзелени дрва. Неговата приврзаност се изведува на сидро, зафатено во горниот ред на ѕидарството. Тие треба да се кренат 2-3 см над зракот за да обезбедат место за затегнување на орев. Рубероиден слој е поставен под маурелата за заштита од влага. Помеѓу ѕидовите е поставен попречно дрво, прицврстување на маурелата и заштита од надолжни товари. За да се одржи гребенот, посебно дрво се поставува по падината - лежечка, со дел еднаков на мауерлата. Со значителна ширина на зградата е потребна инсталација на траки.

Напречниот пресек на гребенот се одредува според висината и должината на гребениот елемент, обично се плочи од 50-150 мм. Рафтерите се полесно да се соберат на земја и да бидат подготвени да служат на покривот. За шаблонот се земаат две плочки, еднакви во должина на скелетите, и се поврзани со ноктите. Слободните краеви се поставени на потпори, аголот што е резултат е фиксиран со пресек. Местото и обликот на длабочината се означени со помош на вториот образец направен од иверица. Бараните се прицврстени под прав агол со завртки, се измиваат, а по носачот се креваат за монтирање.

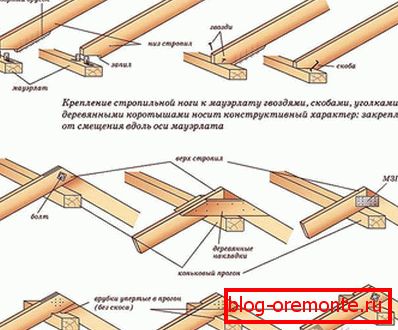

Првите инсталирани рафтери на пригушниците. Тие се прикачени на маурелата со помош на агли или загради. Првите фарми се поставени строго на ниво. Кабелот е извлечен помеѓу нив, што е упатство за инсталирање на останатите елементи.

За да се даде доволна цврстина на целата конструкција на ножот на рафтот, се прицврстени на столбовите и пресеците. Врвот на врвот е залепен на секој столб. Овој поврзувачки елемент треба да биде направен од издржливо дрво.

Со значителна ширина на објектот, неопходна е монтажа на носачи, тоа е хоризонтална лента со големина од 50 × 150 mm, потпорни дрвени плочки. За инсталација инсталирате вертикална решетка, врз основа на земјата. Овие елементи ќе ја формираат основата на рамката за поткровјето.

За да се избегне пробивање на вода на ѕидовите, неопходно е да се обезбеди настрешница, за тоа, на дрвени скелети се закачуваат 30 см или се закачени дополнителни плочи.

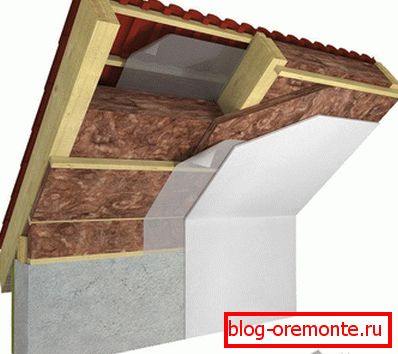

Гајба се пополнува на завршените дрвја, потребен е теренот за секој покривен материјал, а солидните ќерамиди се направени за ќерамиди. Затоплување на покривот е важен дел од конструкцијата. Можете да ја намалите загубата на топлина на минимум со правилно поставување на изолацијата. Базалтната волна се зема за оваа намена, ширината на материјалот е еднаква на чекорот помеѓу скафтите, што ви овозможува брзо и сигурно вршење изолација. Поставување хидроизолација ќе помогне да се обезбеди сигурна заштита на покривот од влага.

Симетричниот модел на фронтон покрив е најлесно да се изгради и сигурен во оперативната опција. Товарот во системот на покривот се распределува рамномерно, што овозможува да се продолжи работниот век на објектот. Визуелните видео лекции ќе помогнат да ги совладате суптилностите на работата.

Видео

Ова видео објаснува како да се изгради фронтон систем на покрив:

Во ова видео можете да го видите бандажниот систем на пример на еден фронтон покрив:
