Јазол на премин на покривот

Современи кровни конструкции се користат не само за заштита на згради од различни типови климатски влијанија (врнежи, ветер, топлина и студ), туку и место каде што каналите и шахтите од различни функционални цели се изнесуваат надвор. Каналите за вентилација, оџаците, како и издувните капи, кабли за антена и други комуникации, по правило, поминуваат низ покривот на станбени и индустриски згради. За регистрација на места за нивно повлекување однадвор, се користи посебен структурен елемент, т.н. јазол на премин низ покривот (скратено како UE).

Цел и дизајн карактеристики

Главната цел на единицата за премин е конструктивно да ги дизајнира каналите за одлив со истовремено запечатување, со исклучок на навлегувањето на седименти, како и остатоци и странски објекти.

Јазлите кои се формираат во излезните делови на вентилационите оски преку покривот најчесто се монтираат во посебни армирано-бетонски очила или се поставуваат директно на нејзините потпорни елементи (рафтери).

За различни типови покриви, кои значително се разликуваат во нивниот дизајн, треба да се изберат соодветни видови на траки. Во исто време, употребата на UE од еден вид или друг, како по правило, не е врзана за класата на монтирана вентилација, т.е. може да се вгради во природни и принудени (издувни) системи.

Во зависност од видот на покривната конструкција, како и од типот на системот за вентилација, монтажната основа на преминната единица преку покривот (стакло) може да има различни големини и форми. Може да биде правоаголна, квадратна, кружна или овална, во зависност од обликот на дупката. При монтирање на такво стакло, едноставно се поставува на метална цевка од даден дијаметар, изработен од лим со дебелина од најмалку 1 мм.

Сите резултирачки структури потоа се фиксираат директно на покривот или на посебна основа, изработена во форма на армирано бетонско стакло. За да се поправат вентилационите премини на такво стакло, што овозможува да се ослободи покривната конструкција од прекумерно оптоварување, се користат специјални завртки.

Податоци за дизајн УЕ

Податоците за дизајнот на локацијата и изборот на неговите сорти се утврдуваат врз основа на следните фактори:

• агол на наклон;
• големината на оптоварувањето на ветерот и снегот во регионот;
• материјал и дебелина на подот на таванот;
• тип на кровен материјал што се користи за затворање на покривот.

Ако преклопувањето на горниот кат на куќата е направено од армирано-бетонски плочи - во вториот треба да бидат подготвени однапред дупки со соодветна големина и облик, засилени со очила од монолитен бетон. Премин преку преклопување, направен во форма на лесна метална рамка, е направен на сличен начин, со единствена разлика што очилата за цевки се направени од метал. Изборот на големината и обликот на стаклото во секој случај треба да се направи во фаза на подготовка на проектната структура.

При извршување на јазли пресметки, наклонот на наклонот, прилагоден за оптоварувања на снег и ветар, треба прво да се разгледа. Во региони со чести врнежи, треба да се има предвид дека во зима тежината на снег акумулирана на покривот може да достигне значајни вредности; во исто време, може да ги блокира и јазлите на премин низ покривот и каналите на нејзината вентилација.

При пресметување на оптоварувањата на UE, исто така, треба да се земе предвид можноста за изложеност на снежни маси лизгајќи надолу од покривот за време на пролетните затоплување (ова секогаш го зема предвид квалитетот на површината на покривниот материјал).

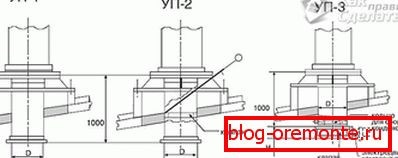

Видови на UE

Во градежништвото најчесто се користат следните видови на жици:

• уреди со рачен вентил;
• единици со автоматски контролиран вентил;
• јазли без вентил.

Јазли опремени со рачни вентили се одликува со такви извонредни особини како лесна работа и ефикасност. Спротивно на тоа, специјалниот контролен механизам е вграден во механичкиот вентил кој ви овозможува автоматски да го отворите и затворате.

Безличните јазли имаат постојана поврзаност со надворешниот простор и најчесто се користат во канали со канали за кои е потребен континуиран проток на свеж воздух.

Забележете исто така дека големината на UE за организација на вентилацијата се вклопува во линија на вредности кои се разликуваат буквално од неколку милиметри, што овозможува да се користат во пракса многу од нивните сорти.

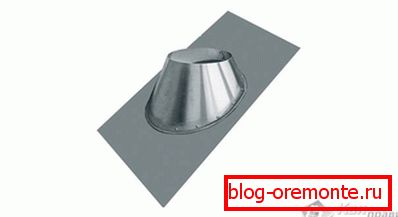

Карактеристики на UE за оџаци

Посебен приод кон уредувањето на единиците за прошетка што се користат за доведување на оџакот на покривот на објектот се објаснува со потребата да се исполнат барањата за безбедност од пожари. Навистина, за време на работата, излезната млазница е силно загреана од гасовите на печката, што не ја исклучува можноста за палење на запаливи материјали во близина на него.

Во овој поглед, инсталација на UE во овој случај, следниве барања:

1. Кога се прави јазол помеѓу оџакот и елементите на покривот, неопходно е да се обезбеди мал јаз, чија големина се одредува според важечките кодови за градба.
2. Противпожарната област мора да се постави со отпорен на топлина материјал кој ја исклучува можноста за пожар (на пример, азбест).
3. Во деловите на преминувањето на оџакот преку покривот на покривот, треба да се користат посебни кутии изработени од галванизиран метал, обезбедување на јазот исполнет со стаклена волна или друг материјал за пламен retardant.

Поедноставна верзија на премин преку покривот вклучува уредување на специјално здолниште кое ви овозможува да го достигнете јазот на бараната големина помеѓу излезната цевка и дупката во материјалот за покривање. Присуството на таква празнина покрај заштита од пожари ви овозможува да го надоместите термичкото ширење на ѕидовите на каналот за оџак кога се загреваат.

Универзален Sealer

Во моментов, во прилог на типични јазли за премин во градежништво, се повеќе се користи нивната поедноставна модификација, изработена во форма на универзален конусен компактор. Разликата на овој елемент од други UE е тоа што е дозволено да се инсталира на отвори од речиси секој дијаметар (со користење на универзален заптив, можно е да се запечатуваат пасусите со дијаметар од 3 до 60 см). Ефективноста на нејзината употреба не е поврзана со видот на материјалот за покривање, односно таквите пломби обезбедуваат сигурно запечатување на сите познати заштитни облоги.

Поради нивниот конусен облик, овие производи може да се користат на прекриени покриви од речиси секоја падина, а нивната еластичност овозможува сигурно да се спроведат пломби на површини од брановидни или сложени бранови, на пример, наредени со произволно растојание.

Производите од оваа класа се направени од висококвалитетен силикон, што овозможува да работат во широк спектар на температури (од -74 ​​до + 260 ° C).

Предностите на овие пломби треба да се припишат на фактот дека силиконот ги задржува своите својства добро во услови на изложеност на агресивни медиуми и има долг работен век во споредба со конвенционалната гума.

Карактеристики на монтажа на универзална пломба

При изборот на соодветна универзална пломба, треба да се претпостави дека за да се обезбеди затегнатост на премин, работната големина на монтираниот прстен треба да биде малку помала од дијаметарот на цевката (околу 20%).

За погодност при монтирање на пломбата, вишокот материјал од прстенот е едноставно отсечен. Тесното вклопување на монтираниот производ на површината на покривот низ целиот профил е обезбедено со сигурна компресија на прирабницата, која се изведува со користење на специјален алат за инсталирање.

Површината на цевката се третира со претходно подготвен раствор за сапун, што го олеснува поставувањето на печат.

По сигурно запечатување на спојката со помош на посебен состав, печат е фиксиран на површината на покривот со помош на самоприслушување завртки со соодветна големина, прицврстени околу во круг со чекор од околу 35 мм.

Универзалниот заптивник е во голема побарувачка и кај професионалните градители и во приватните трговци, што се објаснува со едноставноста на неговото инсталирање и висококвалитетното запечатување.

Како заклучок, забележуваме дека кога се организираат типични јазли на вентилација или проток на оџак преку мек покрив, наместо цврсто прицврстување на завртките може да се користат посебни лепливи мешавини и битуменски мастики, комбинирајќи ги фиксирачките и изолационите својства. Правилата за примена на овие соединенија се одредуваат од страна на производителот и се претпоставуваат компатибилноста на нивните различни типови едни со други (под услов, кога тие се мешаат, тие нема да ги разложат и ослободат хемиски активните супстанции).
