Како да го поврзете котелот со котелот

Не во сите случаи во куќата веднаш излегува да се направи врска на потребните комуникации. Во повеќето случаи, топланата се изведува на крајот од поправката или во периодот кога се приближува студената сезона. Како по правило, често се инсталира котел за овој систем. Но, како што знаете, за време на континуирана работа, овој уред троши голема количина електрична енергија. И за да се загрее загревање на водата поекономично, предлагаме да разберете како да го поврзете со системот за греење. Ова ќе им овозможи на бојлерот, во периодот на греење, да ја троши топлинската енергија за греење и само во лето да ја загрее водата со грејни елементи. Споредете разни техники.

Поврзување со двоен котел

За да се загрее водата од двосистемскиот систем за греење до бојлерот, монтиран е тросовен вентил. Го префрла протокот на течноста за ладење од батериите во цевката за снабдување со вода. Во таква шема, важно е да се обезбеди сигнал да се примени на триполниот вентил. Исто така, нема потреба да се инсталира пумпа за рециркулација на серпентина. Главната работа ја врши системот за греење, кој го содржи овој уред во неговата конфигурација. Пумпата за рециркулација е потребна само ако системот вклучува термостат. Како резултат на тоа, при поврзување на бојлер со двосистемски систем за греење, можете да изберете опрема врз основа на вашите потреби.

За зголемување на хидрауличната циркулациона моќност на системот за греење, монтирана е пумпа за рециркулација. Поради ова, можно е да се контролира / прилагоди термичка инерција, т.е. хидраулично греење со триење.

Постојат котли со вграден котел, и ѕид и подни. Таквата опрема е поскапа, плус целосно може да се ослободите од вишокот фитинзи. Но, од друга страна, подот има вградени бојлери до 100 литри. Ова наметнува очигледни ограничувања. Покрај тоа, таквите примероци чини околу 60 илјади рубли. Ако се спореди со цената на бојлер, постои значајна разлика, која варира во рок од 4.5 илјади рубли. Со оглед на ова, многу е попрофитабилно да се купи уред.

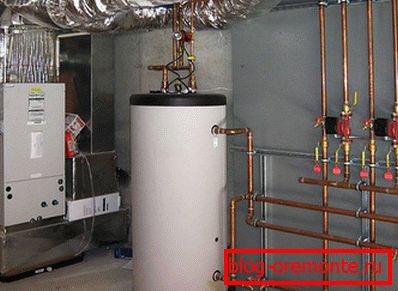

Индиректно греење котел

Да ги споредиме неколку опции за поврзување на индиректно загреан бојлер:

• Користење на трипосовен вентил.
• Систем со две пумпи.
• Со употреба на хидраулична стрелка.
• Начин на циркулација на циркулацијата.

Три начин вентил

Основата на овој метод е 2 кола: греење од котелот и греење. Триполниот вентил ќе дистрибуира топла вода меѓу нив. За контрола на вентилот се користи автоматизација (термостат). Штом температурата на водата во колото на грејачот ќе ја достигне зададената точка, автоматиката ќе испрати сигнал до триполниот вентил. По оваа топла вода влегува во батеријата. Овој метод се смета за најпопуларен.

Ако ја поставите максималната температура, важно е да се обезбеди до кој степен котелот ја загрева водата. Соодветно на тоа, температурата во колото за греење на водата мора да биде поставена пониско отколку во поврзаниот уред. Инаку, течноста за ладење ќе биде постојано испратена до бојлерот.

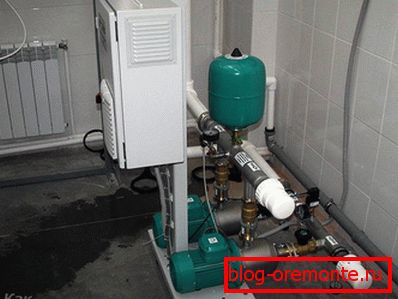

Би-пумпа систем

Пумпите ќе насочуваат топла вода на различни кола, т.е. поврзувањето на бојлерот се случува паралелно. Секоја линија е опремена со пумпа, чија работа е контролирана од термички сензор.

По секоја пумпа е внесен обратен вентил во системот. Ова ќе го спречи конфликтот помеѓу двете гранки.

Кога е вклучена топланата, греењето привремено престанува да работи. Со оглед на фактот дека водата загрева во бојлер за краток временски период, топла вода во радијаторите нема да достигне критична температура. Ако се користат 2 котли, греењето и греењето на топланата ќе бидат непрекинато.

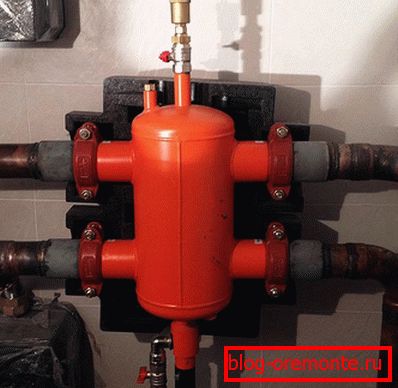

Хидраулична стрелка дијаграм

Кога користите циркулирачки пумпи, важно е тековите да бидат еднакви. За да го направите ова, можете да користите хидраулични стрелки и хидраулични дистрибутери. Ова е особено ефективно ако е неопходно грејачот за ладење да биде насочен кон подно греење, котел и радијатори. Со цел да се измери разликата во притисокот во кола, паралелно дејство на хидрауличниот модул со хидрауличен колектор. Иако тие не можат да го користат, инсталирање балансирање славини. Но, во овој случај ќе биде тешко да се инсталира и прилагоди системот без помош на специјалист.

Метод на циркулација на поврат

Оваа врска е можна само ако постои трета влез во котелот. Тоа ќе биде можно да се поврзе со кружење на течноста за ладење на него. Поради тоа, процесот на греење на вода може да се направи многу брзо. Како резултат на тоа, ќе се ослободите од проблемот со одводот на ладна вода од допрете додека не се загрее. Ова е значителна заштеда.

Како резултат на тоа, ќе се формира автопат со повратна врска преку кој водата постојано (насилно) ќе циркулира. Исто така ќе треба да ги поврзете следниве ставки:

1. Експанзионен резервоар. Со затворени чешми во жешка гасовод, ќе се одржува стабилен притисок.
2. Безбедносен вентил. Тоа ќе го заштити бојлерот од притисокот.
3. Автоматско отстранување на воздухот пред вентил. Ова целосно ќе го избегне емитувањето на пумпата пред да започне директно.
4. Проверете го вентилот Ако во системот е висок притисок и, како резултат на тоа, водата се прегрее, топлиот носач на топлина нема да влезе во гасоводот со ладна вода. Се поставува на влезот на бојлерот.

Максималниот притисок што е дозволен во експанзиониот резервоар не е дозволен над поставениот притисок во сигурносниот вентил.

Значи, ги разгледавме главните опции за поврзување на индиректниот греач за греење. Означете ги добрите и лошите страни на овој метод:

Предности:

• Можно е истовремено да користите неколку грејни уреди.
• Може да се рециклира.
• Потрошувачката и тековите за греење се одделени.
• Високи перформанси.
• Значително ја расклопува електричната мрежа за време на греењето.
• Внатрешната површина на бојлерот не доаѓа во контакт со проточна вода.

Недостатоци:

• Потребни се повеќе трошоци за повторно поставување на системот за греење.
• Првото загревање на вода трае повеќе од еден час.
• Неопходно е да имате посебна просторија во која може да се лоцира целата опрема.

Поврзување на котел со еден котел

Во овој случај, коло се користи кога се монтирани 2 пумпи. Ова целосно ќе ја елиминира употребата на тринасочна кран. Подолу е опишан сличен систем, каде што контурите работат паралелно. Штом ќе се даде сигнал од термостатот, пумпите што доведуваат до резервоарот се вклучуваат. Исто така е неопходно да се инсталира обратен вентил кој го спречува мешањето на течноста за ладење.

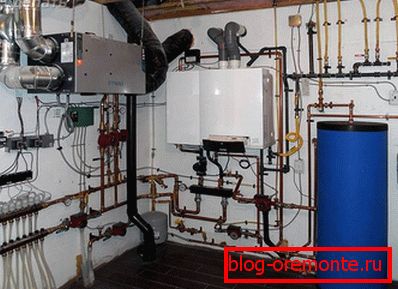

На гасен котел

Со оваа врска на бојлерот се применува и методот на повратна циркулација. Во овој случај, течноста за ладење постојано циркулира под дејство на пумпата. Поради ова, загреаната вода побрзо влегува во тапацирот.

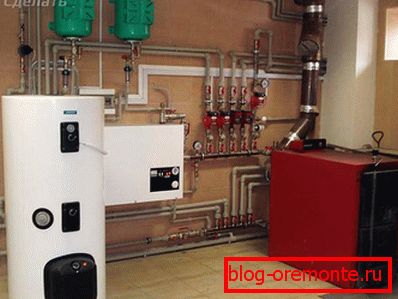

На котел со цврсто гориво

Во овој случај, дозволено е истовремено да има систем кој ќе овозможи итно ослободување на течноста за ладење и можноста за поврзување на топланата. Термостатските чешми често се монтираат на батерии, но треба да се свесни за ризикот од прегревање. Ако е инсталиран грејач на вода, тогаш не постои таков проблем, бидејќи вишокот топла вода ќе биде испратена до резервоарот. Но запомнете дека таквата врска на котелот е можна со природна циркулација.

Значи, не заборавајте да ја монтирате следната група за безбедност:

• Исклучен вентил.
• Исцедете петел.
• Исклучен вентил и вентил.
• Пумпа на бојлерот.
• Вентил во исхрана.
• Безбедна група за греење вода.
• Експанзионен резервоар.

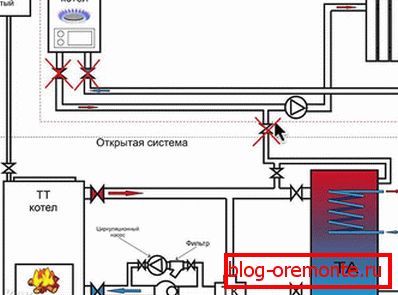

Грешки направени за време на инсталацијата

При извршувањето на монтажните работи важно е да се избегнат грешките. Ова може да доведе до непријатни последици. На пример, важно е не само да се грижи за близината на бојлерот кон котелот, туку и да се постави правилна насока на цевките до цевководот за лесна инсталација. Друга честа грешка е неправилно поврзување на цевката за притисок и влезот на течноста за ладење. Студената вода секогаш се доставува до долниот дел од цевката и топла вода до врвот на бојлерот. Постои и ризик за погрешно поврзување на пумпата. Важно е да се набљудуваат параметрите поставени од страна на производителот.

Значи, со вас ги разгледавме можните методи за поврзување на грејачот со системот за греење. Се надеваме дека оваа информација ќе биде корисна за вас и ќе ви помогне сами да ја завршите оваа задача. За да помогнете и да обезбедите шеми и видео.

Видео

Принципот на работа на индиректниот котел за греење е прикажан во видеото:
