Како да инсталирате сателитска антена себе

10-02-2018

Корисно

Ако пред неколку години, сателитски чинии беа елемент на луксуз, тогаш денес секој може да си дозволи таква телевизија. Таквите плочи добиваат емитување од сателит што се наоѓа над екваторот во геостационарна орбита. Поради ова, можете да добиете голем број канали и одличен квалитет на сликата. Се што ви треба е да купите специјална антена, тјунер и да се соберат и да ги поврзете сите. Често, компаниите кои се занимаваат со продажба на такви плочи, нудат услуги за нивна инсталација. Но, мора да платите за тоа. За да заштедите средства, можете сами да го монтирате. Посебни вештини за ова нема да бидат потребни.

Основни концепти

За почеток, да ги разгледаме основните концепти што ќе ги спомнеме во текот на работата:

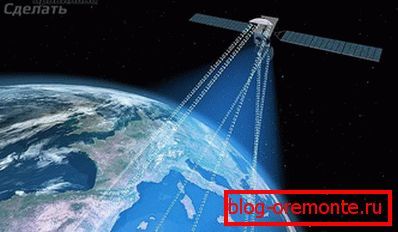

ТВ сателит - тоа е во орбитата на Земјата и испраќа телевизиски сигнал до условената територија користејќи транспондер. Сите сателити се на иста ширина, бидејќи се наоѓаат на екваторот, но имаат различна должина.
Транспондер - трансивер кој се наоѓа на сателит.
Сателитска антена - главниот елемент кој му овозможува на претплатникот да добие сигнал од орбитата. Го "собира" сигналот од целата површина и го фокусира на одредена точка каде се наоѓа конверторот.

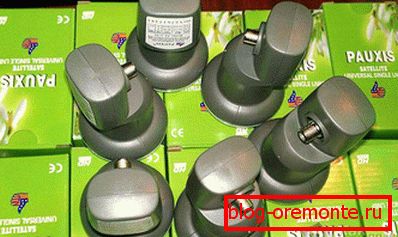

Конвертор - уредот монтиран на држачот, го прима сигналот од антената.

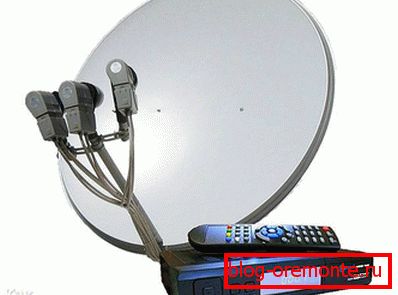

Multifeed - уред кој има дополнителни конвертори. Бидејќи сателитите во орбитата се наоѓаат во близина, на една плоча можете да примате прием од повеќе извори. Во овој случај, 3 конвертори се инсталирани на една антена.

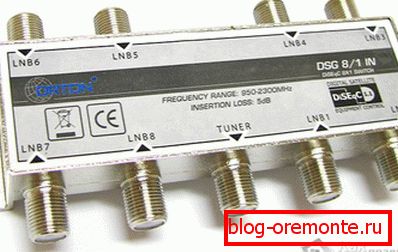

Disek - уред кој го префрла сигналот од 3 или повеќе конвертори на еден кабел. Тјунерот дејствува да прима сигнал од само еден извор, пренесуван до него од страна на конвертор. Поврзувањето на еден од неколкуте извори е вклучено дискови.

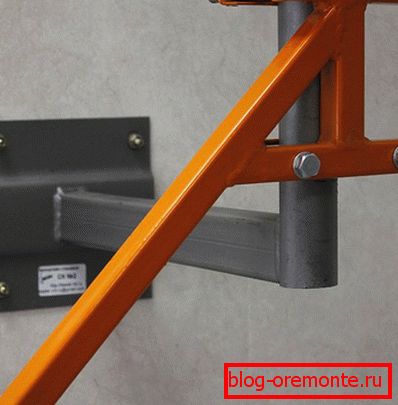

Заградата - вообичаен носител. Таа е направена од метал и монтирана на ѕид или друга површина.

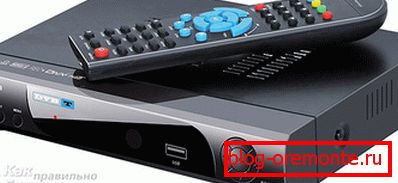

Приемник (тјунер) - уредот кој го прима сигналот од конверторот. Благодарение на него, сигналот се прикажува на ТВ, и ние ја гледаме сликата и го слушаме звукот.

Знаејќи го сето ова не е потребно, но сепак ќе имате идеја како функционира системот. Тогаш инсталацијата ќе биде попродуктивна и побрза.

Опрема и потребни алатки

Кога сте ја одбрале саканата антена, проверете го целиот комплет. Во суштина тоа е:

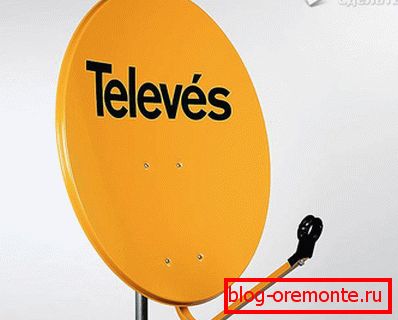

Директно сателитска антена (огледало).

Еден или повеќе конвертори (во зависност од вашиот избор).

Multifeedы. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Диск, за поврзување на три конвертори на 1 кабел.

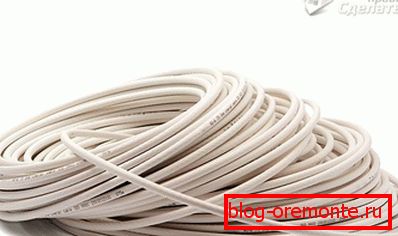

Кабел за поврзување на приемникот со конверторот.

Држач за монтирање и други елементи за прицврстување.

Конектор (F-k) за поврзување на кабел со тјунер, конвертор и диск. Вкупно 8 парчиња.

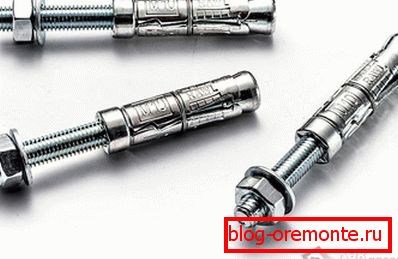

Сидра, обезбедување на заградата на површината.

Тјунер

Ако нешто не е вклучено, мора да се купи одделно. Ова се деталите што ви требаат за да направите инсталација на сателитска антена.

За да работите, ви требаат следниве алатки:

шрафцигер;
нож;
секачи;
клуч на 13;
клуч за 10 - 2 компјутери;
чекан вежба или чекан вежба;
Poitsitovy вежба - 12 мм.

Откако ќе ги подготвите сите потребни делови и алатки, можете да продолжите со процесот на инсталација.

Фаза 1: Избор на локација

Прво треба да одлучите за местото каде ќе се монтира плочата. Главниот услов е тоа што треба да биде насочен кон изворот на сигналот. На патот на имагинарната линија, не треба да има никакви надворешни објекти: други куќи, дрва, кули, итн. Важно е да се познава едно правило: сите сателити се наоѓаат на јужната страна. За да се одреди точно каде е изворот на сигналот и каде да се насочи антената, погледнете ги садовите инсталирани од вашите соседи. На ист начин, стави и тебе. Во случај кога нема соседи, можете да ја користите програмата "Satellite Satellite Alignment". Може да се најде на интернет. Благодарение на тоа, прецизно можете да го пресметате азимутот и аголот за правилна инсталација.

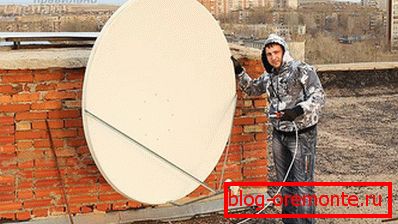

Ако зборуваме за локацијата, инсталацијата на антени на покривот на куќата ќе ве спаси од проблемите со блокирање на зоната за видливост на сателитите. Во овој случај, дрвјата и другите препреки не се плашите, но треба да фрлите голем кабел, особено ако живеете на првите катови на зградата. Поудобно кога садот е сместен во близина на телевизорот. Тогаш ќе биде многу полесно да го инсталирате и конфигурирате. Но, повторно, треба да се осигурате дека нема мешање.

Најчесто, антената е инсталирана на ѕид во близина на прозорец, балкон или чардак, или на покривот. Не е препорачливо да го поправите внатре во лоѓната или балкон, како и на места каде што ќе бидат изложени на интензивно влегување на вода (под канализација или покриви).

Фаза 2: Собранието на антената

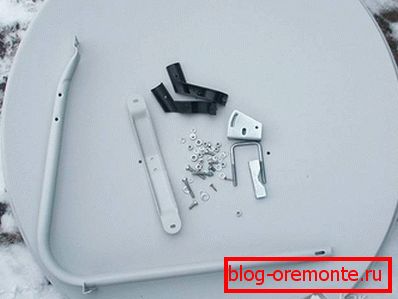

Сега треба да ги соберете сите детали на антената заедно. За да дознаете како правилно да го сторите тоа, можете да ги користите инструкциите, кои нужно мора да бидат вклучени.

За да започнете со монтирање (цевка) за да го држите огледалото (плочи). Комплетот треба да има прицврстувачи (навртки, завртки, завртки и завртки), со кои е поврзан завршениот спој. Стегајте сè безбедно, така што под влијание на временските услови сè не е олабавено и не е скршено. Не ги затегнувајте навртките за прилагодување премногу, така што антената може да се движи нагоре и надолу при подесување.
Сега цевката е монтирана заграда за држачот. Мора да има посебни дупки каде што ќе се вметнат завртки. Тука е потребно да ја поправите планината.
Ако имате еден конвертор, монтирајте го во држачот. За да избегнете врнежи, прицврстете го со конекторот надолу. Ако има неколку конектори, треба да се соберат мултифеди. Земете два мултифедида и инсталирајте конвертори во нив. Обезбедете сè со прицврстувачи. Кога главите се собрани, тие можат да бидат поставени на антената.
Ставете ги мултифидите на монтажната цевка и поправете ги. Бидејќи сите елементи се завртки, навртки и завртки, само за шрафцигер и копчиња ќе бидат потребни за работа. Со нивна помош сите елементи се зацврстуваат.

Тоа е време да ги одземете каблите за да ги прикачите конекторите кон нив. Користејќи нож, извадете го горниот слој изолација, заминувајќи од крајот на околу 1,5 см. Отстранувајќи ја изолацијата, ќе ја видите плетенката. Мора да се наведна назад. Истото треба да се направи со фолија под плетенка. Останува да се изложи на жица, која е под вториот изолационен слој. Ставете назад 1 см и отстранете го слојот.

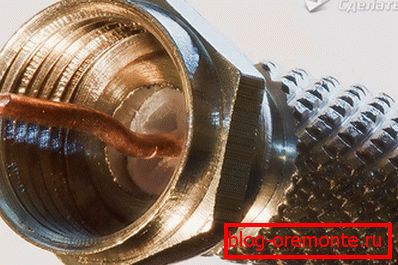

Завртете го F-конекторот на крајот од кабелот. Ако жицата е премногу далеку, може да се отсече, оставајќи неколку мм од работ на конекторот. Подобро е да се запечати зглобот со помош на топлинска смалена цевка или изолациона лента со слој од силиконски нанесен. Ако имате антена за 1 сателит, тогаш кабелот може да се поврзе со конекторот, ако неколку, ги извршуваме истите манипулации со други кабли. Ако сте имале една цврста жица, исечете онолку парчиња од неа како што имате конвертори. Големината на една таква жица може да биде околу 1 m. Ќе се премести од конверторот во Диск.
На дното на антената затегнете дискови. За ова користете градежни стеги. Потоа поврзете ги сите жици кон него, намотувајќи го F-конекторот на конецот. Од diskee олово жици на главите и да ги поврзете.

Така што жиците не се закачуваат, тие можат да бидат прицврстени на цевката со електрична лента или стеги за градење.

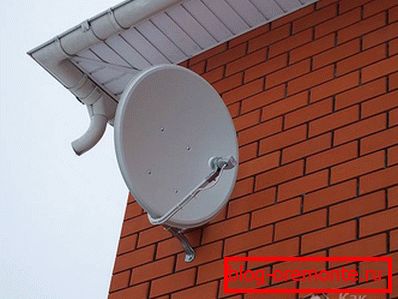

Фаза 3: Прицврстете ја плочата

Ако живеете во приватна куќа или на 1-ви кат, таквата работа може лесно да се изврши. Ако сте на повисоки катови, таквата работа може да биде многу опасна. Да се преземат мерки на претпазливост. Користете ремени за да се заштитите.

Дупки се дупчат во местото што сте го одбрале. Закачете го држачот и означете ја локацијата на дупките со молив или остар предмет.
Земи удар и направи дупки во одредени места.
Фиксирајте ја заградата на ѕидот со шпорети или со завртки за прицврстување.
Висете ја антената на држачот и затегнете ги прицврстувачите. Не е неопходно цврсто да се прицврсти, така што останува можноста за прилагодување.
Сега поврзете го главниот кабел со уредот (ова може да се направи и на крајот и на фазата на склопување).

Сега плочата е фиксна и подготвена да прими сигнал. Но, за да го направите ова правилно, треба да го конфигурирате.

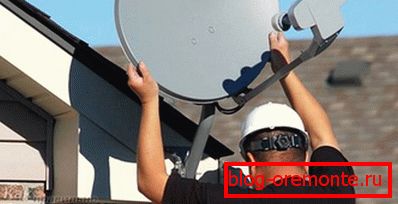

Фаза 4: Поставување на антената

Сега е потребно да ја поставите антената така што ќе го фати сигналот од сателитот и ќе го пренесе директно до приемникот. Ќе биде непријатно да го направите тоа сами, бидејќи ќе мора да ставите ТВ во близина на вас. Ако има близок пријател или член на семејството, тој може да ви помогне со давање на команди.

Значи, прво поврзете го тјунерот со телевизорот. Ова може да се направи со жица "лале" или SCART - SCART. Потоа навртувајте го главниот кабел од антената во соодветниот конектор во приемникот (има натпис LNB IN).
Вклучете го телевизорот и приемникот. Сега можете да ја видите сликата што ќе дојде.
Полека поместете го садот вертикално или хоризонтално околу местото каде што сателитот треба да се наоѓа. Кога ќе се појави сигналот, калибрирајте ја сликата за да добиете совршена слика.
Останува само да се прицврстат сите преостанати навртки за да се поправи антената на вистинското место.
