Мускулест грејач со свои раце

17-06-2018

Корисно

Врзувањето на грејниот котел е задолжителна постапка што ќе биде потребна ако одлучите сами да го инсталирате целиот систем. Оваа статија ќе помогне да се справи со многу нијанси и да ги земе предвид можните замки. Треба да се справи со различни шеми и решенија.

Што е тоа?

Едноставно кажано, ова е низа акции што вклучува пресметка и поврзување на разни компоненти. Ова е неопходно за да се осигура дека целиот систем функционира непречено и дека котелот може да работи со најголема можна ефикасност. Ова ќе придонесе за висока ефикасност и економично трошење енергија.

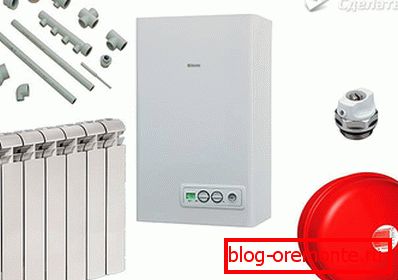

Компоненти за вртење

Множеството на компоненти ќе зависи од кој тип на систем е избран:

природна или гравитациона циркулација;
присилна циркулација;
мешани.

За првата опција, ќе биде како што следува:

Котел. Ова е срцето на целиот механизам. Токму тој, со загревање на течноста, принудува да дејствува во согласност со законите на физиката - да се крене нагоре и да помине низ целата контура. После тоа, ладење, таа се враќа во оригиналната точка. За опција за природна циркулација се користат апарати за подно греење.
Цевки. За такво решение ќе бидат релевантни метални цевки со голем дијаметар (во некои случаи цевката за снабдување може да биде 2 "). Важно е да нема отпор од главната за слободна циркулација на вода.
Експанзионен резервоар. Тоа може да биде или отворено - во контакт со околината - или затворено - да нема контакт со воздух. Не се применуваат дополнителни мембрани, бидејќи нема потреба да се одржува поставениот притисок. Се монтира на највисоката точка на целиот систем.
Батерии. И леано железо и челични радијатори може да се користат.
Крејн Маевски. Пожелно е да се инсталира на сите батерии каде што има потреба. Во овој случај, во секое време ќе биде можно да се испушти воздух од батеријата.
Фитинги Најчесто користени метални навојни или заварени агли, маици, лакови и други конектори.

Предностите на таков систем се леснотијата на инсталација, достапноста на сите компоненти, можноста за самонасочување. Недостатоците вклучуваат значителни димензии на компонентите, што во голема мера влијае на изгледот. Исто така, другата страна на проблемот е инертност или бавно загревање на целиот жици.

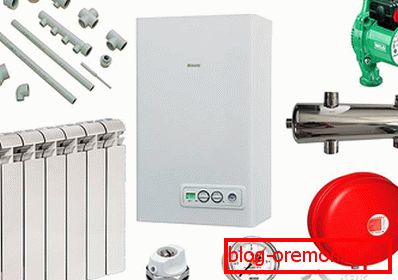

За системи со присилна циркулација, компонентите ќе бидат како што следува:

Котел. Во овој случај, можете да користите било која опција. Врзувањето на ѕидната единица е фундаментално слично, но вклучува и дополнителни елементи. Исто така овој тип грејач е опремен со дополнителни заштитни системи.
Цевки. Со оваа имплементација, можно е да се користи и металот и сите видови соодветни пластични производи.
Експанзионен резервоар. Тука е мембрански тип. Внатре тоа е "круша", тоа ви овозможува да го одржите притисокот во сите кола на исто ниво. Обично се инсталира во близина на опремата.
Радијатори. Истите опции може да се користат како во претходната шема. Челик ќе биде поекономичен. Тие содржат помала количина на вода, така што неговото загревање е побрзо и се троши помалку гориво.
Крејн Маевски. Инсталацијата е иста како во претходната верзија. Покрај тоа, може да се инсталира вентил за проветрување, што автоматски го отстранува од кола.
Фитинзи се избираат во зависност од тоа која цевка се користи за инсталација.
Циркулациона пумпа. Обично тоа е веќе инсталирано во грејниот уред. Ако има повеќе кола со користење на колектор, се монтираат дополнителни единици.
Хидраулична стрела. Ова е многу важен елемент кој ви овозможува да креирате баланс помеѓу различни контури во радијален изглед. Тој е дизајниран да го изедначи притисокот и да обезбеди навремена испорака на топли медиуми во секоја точка.
Манометар. Обично присутен во целата современа опрема. Ако не, тогаш е поставен веднаш до греачот. Неопходно е да се контролира постојаноста на притисокот во целиот систем.

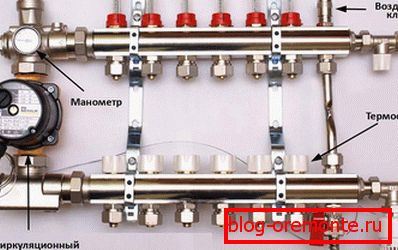

Колектор. На елементот од кој жици на различни кола, протокот на течноста за ладење.

Позитивните аспекти на овој распоред се високата стапка на загревање на целата течност за ладење, поекономичното потрошувачка на гас или електрична енергија. Со оваа опција, можно е да се зголеми должината на контурите со цел да се изврши инсталирање на дно подгреан со вода. Недостатоците обично вклучуваат високи трошоци за работа, одредена тешкотија во сервисирањето и неможност за функционирање во отсуство на електрична енергија.

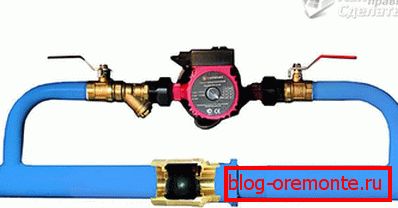

Во мешан систем, циркулацијата може да се врши на два начина. Пумпата сече паралелно со главното коло, без да се отвори. Две кранови се инсталирани на напојните линии на уредот за да се исклучи во секое време, како и еден механизам за заклучување на главната цевка под него. Овој вентил се исклучува кога пумпата работи. Ако сакате системот да работи во автоматски режим, тогаш наместо вентилот, треба да инсталирате вентил за проверка. Целиот систем обично се состои и од метални цевки.

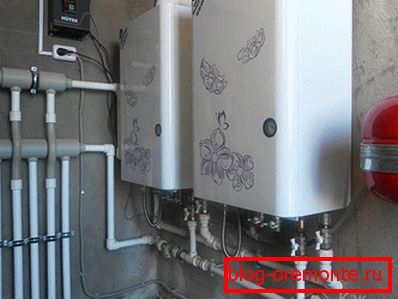

Препораки при врзување на полипропилен

Пластични цевки се широко распространети. Ова се должи на прифатлива цена, како и разновидност. Со ова решение, можете да ги заобиколат сите пречки и да ја изведите контурата на било која комплексност. Цевките спојки се прават со фитинзи и рачка за лемење. Доколку е можно, подобро е да се обидете да поминете со што е можно помалку врски. Ова се должи на фактот што внатрешниот дијаметар често се намалува на местата на лемење, а тоа создава непотребен хидростатски напон и ја намалува ефикасноста. Ако дизајнот дозволува, подобро е да се користат чешмите со мазна транзиција, со што ќе се елиминираат ненадејните капки. Современиот полипропилен лесно ја одржува температурата на носачот до 95 °, а работниот век е до 50 години, без потреба од сериозно одржување.

Избор на локација

За системите за природна циркулација обично се избира котел за подот. Во врска со него, постои еден многу важен услов - тој мора да биде на најниската точка на сите кола. Ова се објаснува со фактот дека не треба да се акумулираат воздушни меури во неа. Инаку, разменувачот на топлина ќе изгори побрзо. Исто така, на излезот треба да има цевка, која по транзицијата има вертикална положба, ова е неопходно, така што воздухот може да се крене без тешкотии, а потоа да се отстрани преку посебен релјефен вентил или преку отворен експанзивен резервоар.

Во случај на инсталирање на принуден систем, оваа состојба не може да се исполни. Мострите за ѕид може да се инсталираат и на највисоката точка во некои случаи и на најниско кога греачот е инсталиран во подрумот.

Кога ќе го врзувате колото за двоен котел, Покрај тоа, потребно е да се обезбеди нејзино поврзување со водоводот. Ова е потребно затоа што не е само греење на грејниот медиум за системот за греење, туку и греење на водата што ќе се користи за домашни потреби. За еден коло, исто така, може да се спроведе слична шема. Но, ова може да се направи само при инсталирање на среден разменувач на топлина. Во неговата улога може да има метален контејнер преку кој влезната млазница ќе влезе во системот.

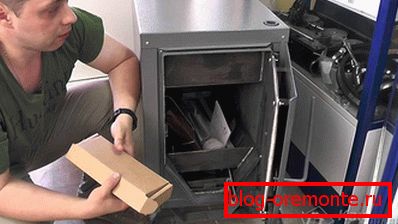

Нијанси за котел со цврсто гориво

Таквата опрема не може едноставно да се исклучи, како гас или електрична енергија. Ако товарот е извршен, тогаш ништо нема да се промени се додека горивото не е целосно изгорено. Затоа, со таков облик потребно е да се обезбедат заштитни системи. Тие можат да бидат од неколку видови:

Користење на вода од чешма. За да се имплементира оваа опција, се купува посебен уред. Во изгледот, таа личи на ДЕС. Вграден е во разменувачот на топлина, некои производители посебно обезбедуваат дополнителен влез за такви решенија. Потоа се врши снабдување со вода за пиење, а цевката за празнење се спушта во канализациониот систем. Суштината на методот лежи во фактот дека кога циркулационата пумпа престанува да работи поради отсуство на електрична енергија или дефект, отвора вентил кој овозможува проток на ладна вода; Процесот продолжува додека гори гори. Во некои ситуации, овој метод ќе биде неефикасен, бидејќи кога светлото е исклучено, притисокот во системот за снабдување со вода исто така исчезнува.
Непрекинато напојување. Различни опции се достапни денес. Повеќето од нив ја поддржуваат поврзувањето на надворешни батерии. Времетраењето на работата зависи од одбраниот капацитет на батеријата. Во овој случај, пумпата е поврзана на мрежата преку UPS-от. Веднаш штом ќе се изгуби електричната енергија, уредот започнува да се репродуцира, со што се одржува ефикасноста на пумпата се додека не се врати напојувањето на куќата или додека не се испуштат батериите.
Мала гравитациона контура. Тоа подразбира циркулација на носачот во мал круг, кој не бара употреба на пумпа. Направен е со почитување на сите падини и дијаметар на цевки.
Дополнителни гравитационо коло. Оваа опција имплицира присуство на две целосни контури. Освен тоа, кога се јавува итна ситуација и исчезнува принудната циркулација, топла вода продолжува да тече во вториот круг под влијание на физичките закони, давајќи ја температурата на уреди за греење.

Безбедносни елементи

Ова се дополнителни компоненти, кои во најголем дел се веќе вклучени во составот на модерни котли.

Автоматски вентил. На изглед, таа може да личи на структура слична на вентилот или мал бочва со брадавица во горниот дел. За да дознаете дали е во дизајнот на уредот, потребно е да ги погледнете дизајнерските карактеристики на конекциите за поврзување, обично се наоѓа таму.
Нечистотија стапица. Специјална колба која ви овозможува да ги отстраните непотребните предмети од кола за загревање кои што доаѓаат при пополнување на системот. Таа е инсталирана пред да влезе во котелот. Периодично е неопходно да се изврши неговото чистење.
Груб филтер. Се користи обичен водовод. Обично е монтиран на влезот на главната линија на опремата.

Собранието секвенца

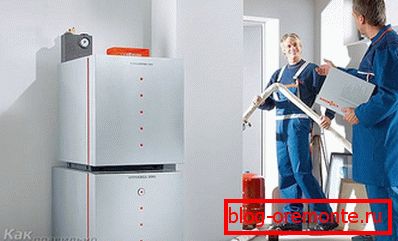

Инсталација. Ако се користи верзија на цврсто гориво на котелот, мора да се внимава да се осигура дека има цврста основа под него која ќе биде отпорна на високи температури. За гасна подна и ѕидна турбина верзија, дупка е направена во ѕидот преку кој млазницата е испуштена за испуштање на издувните гасови и влез на свеж воздух. За варијантата на оџакот и опремата за цврсто гориво, ќе биде потребна дополнителна цевка за да се постигне потребната висина за да се создаде удар.
Оџак врска. За современи примероци, се обезбедува посебна цевка со два ракави, една оди внатре во другата. Една од нив се врши излез, а другата - поднесување. Во други олицетворенија, глинениот раствор се користи за запечатување на споеви. Не е пожелно да се користи цемент, бидејќи брзо ќе попушта.
Обезбедување на добар воздух. За цврсто гориво, можете дополнително да го ставите всисниот вентил, со кој можете да го регулирате влезниот воздух и силата на согорување.
Инсталација на цевки. Кога е инсталиран уредот, полесно е да се движите со тоа како најдобро да се постават автопатите.
Паралелно, поврзување на системи кои ќе обезбедат сигурност, како и експанзиони резервоари.
Поставување циркулациона пумпа, доколку е потребно.
Инсталација на дополнителни температурни сензори.
Поврзување со гасоводот. Треба да се запомни дека таквата врска мора да биде цврста без употреба на флексибилни црева.

Во никој случај не можете да заштедите на компонентите и да ги занемарите системите за заштита. Кој посебен метод за жици на цевки ќе биде релевантен во вашиот случај, ќе зависи од многу фактори, главен што е самиот уред.

Видео

Ова видео покажува како се изведува врската:
