Подот на топла вода го направите сами

Греењето во куќата е интегрална инженерска мрежа. Од сите можни системи за подно греење, топлото греење е најстариот во побарувачката, и тоа и покрај сложеноста на неговата инсталација. Благодарение на топол кат во собата можете да создадете удобна и пријатна атмосфера. Во оваа статија ќе ги разгледаме општите препораки за поставување на подот за топла вода.

Како

Топла вода во собраната форма е слоевит структура позната и како "топлинска торта". Неговата дебелина зависи од неколку фактори:

• Дебелината на изолацијата се користи.
• Дебелината на нацртот и завршувањето израмнување ферман.
• Дијаметарот на колото за загревање.

Подно греење уред вклучува котел, под-склопување, колектор, греење кола и други додатоци.

Видови

Постојат 3 типа на системи за подобар систем на греење:

1. Бетон. Контурите за загревање се полнат со бетонска ферманка која, покрај заштитната и израмнината, служи како акумулација на топлина.
2. Настильная. Најчесто овој систем се спроведува во дрвени куќи на логови. Ова се сите случаи каде што е невозможно да се изгради конкретна ферманска маса или вкупната тежина на ферментот нема да издржи преклопување. Исто така, оваа техника се користи во префабрикувани куќи каде што подните плочи не можат да издржат тешки товари.
3. Дрвена. Сличен систем се користи на истото место како и масата, со само една разлика: грејни кола се монтираат помеѓу заостанувањата под подот, кој се поставува на врвот на заостанувањето.

Подови и дрвени системи за греење можат да бидат основни само во случај кога просторијата и целата куќа се добро изолирани. Тоа значи дека вкупната загуба на топлина не треба да надминува 40 W / m². Инаку, кога греењето е исклучено, просторијата ќе се олади многу брзо. Во случај на конкретна ферманција, ситуацијата е поинаква, самата кошулица е топлински акумулатор, па за некое време ќе се одржува удобна температура во просторијата. Така, подот или дрвениот систем со слаба изолација може да служи само како дополнително загревање на главниот систем на радијатори.

Торта топол под

Под пита се однесува на сите слоеви вклучени во дизајнот на подно греење. Во зависност од избраниот систем, неговиот состав може да се разликува малку.

Пиро бетонски систем

Дебелината на топло бетонскиот под во торта може да варира. Подолу е дијаграм на пита со приближна големина на дебелината на секој слој:

Размислете за редоследот на поставување на торта за греење на бетонскиот систем:

• Груба база. На естрих се истура врз плоча или буквар. Во вториот случај, песок и кршен камен со вкупна дебелина до 60 mm во просек мора да се истурат и да се истребат.
• Хидроизолација. Потребно е подземната вода да е во близина.
• Топлина изолатор. Нејзината главна задача е да се елиминира мостот на ладно и топлинско истекување. На пример, можете да употребите пена со стиропор со дебелина од 20-115 мм и густина од 30-40 kg / m³. Особено дебелината на изолацијата треба да биде голема ако има подгреан подрум или под подот. Ако се одлучи да се користат специјални душеци (изработени од изолација) со навртки, тогаш важно е да се земе предвид дека нивната дебелина е 30 мм. Со цел да се даде изолација слој потребната дебелина, исто така, пена полистирен е поставена под душеци.
• Полиетиленски филм. Ставен во два слоја. Дебелина на филмот не е помала од 150 микрони.
• Засилување мрежа. Неопходно е да се предаде високо-цврста естрива во случаи кога нејзината дебелина ќе надмине 60 mm и се очекува големо оптоварување на основата. На пример, дијаметарот на мрежните решетки може да биде од 3 до 5 mm, а големината на ќелијата е 100 × 100 или 150 × 150 mm.
• Цевка. Поставување чекор трубы составляет 100–300 мм. Закрепляется труба к армирующей сетке специальными пластиковыми хомутами. Там, где будет обустраиваться компенсационный шов, на трубы надевается гофра.
• Доработка на бетонска ферманка.
• Подлога. Под ламинат, паркет или друг соочен материјал.
• Обложување.

Систем за точење на кафе

Особеноста на овој метод е дека по завршувањето на инсталацијата, системот за подно греење е веднаш подготвен за работа.

Системот на платформи за колачиња се состои од следниве компоненти:

• Груб под.
• Патосници со навлаки. Тие се без изолација. Во овој случај, топлинскиот изолатор се купува дополнително. Вкупната дебелина може да биде од 30 до 70 mm. Постоечките навртки овозможуваат сигурно прицврстување на цевките.
• Цевка. Неговата инсталација се изведува во посебна алуминиумска плоча. Важно е да се напомене дека не секоја цевка е погодна за систем за подно греење. Треба да има посебен облик кој го спречува скриењето.
• GVL или друг материјал за изедначување.
• Подлога.
• Соочувајќи се со слој.

Вреди да се спомене одделно слојот, кој се наоѓа помеѓу цевките и материјалот што се соочува. Типот на подлогата може да варира, во зависност од методот на завршна обработка. Ако планирате да поставите керамичка плочка или линолеум на подот, тогаш на врвот на цевката се става плоча од отпорен на влага во два слоја. Сепак, по некое време, drywall под плочка може да се урнат, па може да се сметаат за алтернативни супстрати: влага отпорна на шперпрум, стаклен-магнезиумски плочки или иверица.

Систем за торта дрво

Размислете за 6 начини на поставување топол под дрвени завеси, кои се применуваат без естрих:

1. метод.

На дрвениот под се поставени одбори од 50-150 мм со чекори од 600 mm. Минералната волна од 100 мм е поставена помеѓу заостанувањата. Грејни цевки се одвиваат одозгора. Дупки се прават на соодветните места во дневниците за проток на цевката. Од над заостанувањето е поставен иверица и завршува материјал. Недостаток на оваа техника е што се создава воздушно перниче помеѓу иверицата и цевката. Ова има негативен ефект врз топлинската спроводливост.

Втор начин.

Термоизолациски слој од експандиран полистирен, минерална волна и др. Монтирана на врвот иверица, OSB или иверица. Откако плочите се сечат од иверица со заоблени агли. Тие подоцна ќе формираат котел за греење. Резултирачките плочи се прицврстени на постоечка база со теренот поголем од дијаметарот на цевката за 4 мм. Потоа, ставете ја фолијата како рефлективен слој. Врвна монтирана грејна цевка. Конечно, површината е покриена со ламинат. Овој метод не е погоден за тротоарите, бидејќи базата е прилично мобилна.

3. начин.

Овој метод е доста време одземаат време. Меѓу заодите исто така се вклопува и изолаторот. Откако ќе се земе една табла еднаква на теренот на цевките. Во еден ќош се изработува жлеб по целата плоча за поставување на цевката. Прво, фолијата е поставена во неа, а потоа цевката. Потоа монтирани со соочува материјал.

4. начин.

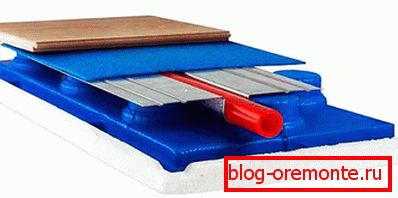

Во овој случај, се користат специјални алуминиумски плочи со жлебови за поставување на цевки. Тие се прикачени на дневниците. Но, во овој случај, се препорачува да се постави дебел материјал на врвот на плочите, на пример, иверица за да се спречи пукањето. И само после тоа се стави крај.

5-ти начин.

Меѓу заостанатите монтирани подот. Помеѓу гредите го изложија изолациониот слој. На врвот на листовите се поставени со шефови во едно ниво со врвот на заостанувањето. На пресекот на заостанувањето со цевка, се прават мали жлебови и на цевката се става посебна жлезда. Ова е важно затоа што, поради линеарно проширување, цевката може да се фаќа против дрво. Подлогата и материјалот за завршна обработка се поставени на врвот.

Шестиот начин.

Овој метод е еден од наједноставните. Цевките се поставуваат директно во изолацијата, имено полистирен. Просторот помеѓу врвот на застој и цевка може да се пополни со малтер, кој ќе дејствува како топлински акумулатор. Сепак, можете да заспиете и да го чистите сувиот песок.

Видео: правење дрвена торта

Каде да се инсталира

Подно греење може да се инсталира во различни простории. Сепак, во секој случај важно е да се разгледаат некои карактеристики.

• Во станот. Во градските станови каде што се користи централизиран систем за греење, инсталирајте подот за топла вода забрането. Современите нови згради веќе имаат одделни столбови и места во секој стан за имплементација на таквото греење. Од друга страна, некои на свој ризик воведуваат сличен систем во своите станови. За да го направите ова, дури и разви голем број на шеми, преку кои се поврзува со системот за централно греење. Сепак, ова предизвикува голем број на тешкотии. Значително го зголемува нивото на подот. Ова може да биде проблем во станови со ниски тавани. Покрај тоа, постои ризик од поплавување на соседите. Затоа, сите употребени материјали мора да бидат сигурни и со висок квалитет. Ако куќата има панел се преклопуваат, тогаш тоа не може да издржи дополнително оптоварување, толку многу одморалиште за алтернативно греење - електрично. Поврзувањето од централниот систем бара значително помала температура на течноста за ладење. Во системот за греење, во просек, течноста за ладење има температура од + 60 ° C За подно греење тоа е премногу, бидејќи обично + 30 ° С е доволно. Ако сакате да добиете официјална дозвола за инсталирање, тогаш треба да контактирате со комуналните услуги и да ги решите проблемите на лично ниво.
• Во приватна куќа. Што се однесува до приватните куќи, ситуацијата е многу поедноставна. Најлесно е да се инсталира во фаза на изградба на куќа, или подобро, пред истурање на естрих. Важен услов е уредувањето на квалитетна хидро и топлинска изолација. Исто така, грејното торта мора да содржи посебен рефлективен материјал. Ако не ги исполнувате овие барања, тогаш ќе има значителна загуба на топлина. Во приватна куќа се гради единица за мешање, се инсталира дополнителна циркулациона пумпа, која рамномерно ќе дистрибуира топлинска енергија низ целиот кат. Сепак, со сите предности важно е да се земат предвид недостатоците на таквата одлука. По подно греење е фабрикувани и финиш ферман се влева, греење не може да се стави во функција во просек од 4 недели. Иако пластификаторите се додаваат во ферментот за брзо исушување, се уште треба да се исуши природно. Овој минус е незначителен и привремен.

• Во гаражата. Се вклучи во уредувањето на гаража треба да биде во фаза на нејзината изградба. Во готова гаража за изведување на овие дела ќе биде проблематична и во исто време скапа. Главниот услов за подот во гаражата - способност да издржат високи оптоварувања. Просечната тежина на патнички автомобил е 3,5 тони. Со оглед на тоа, спојката мора да биде изработена од траен бетон. Покрај тоа, по истурање на бетонските естри, невозможно е да се вклучи греењето. Ако одеднаш системот за греење не успее, тогаш ќе биде проблематично да го надминете проблемот, во најлош случај, целиот кат во гаражата ќе мора да биде целосно демонтиран. По поправање на истекувањето, повторно инсталирајте го капакот на подот.
• Бања. Бања, это место постоянного скопления влаги. По этой причине наличие такого обогрева будет отличным решением чтобы предотвратить образование сырости, плесени и грибка. Для обустройства обогрева требуется поднять уровень пола в среднем на 110–130 мм.

Пресметка

Прво на сите е потребно да се одлучи дали топол под ќе биде основен или дополнителен за греење на радијаторите. Важно е да се разгледа природата на подот. Керамичката плочка има висока топлинска спроводливост. Што се однесува до дрвото, оваа бројка е многу помала. Затоа, типот на системот за греење ќе зависи од видот на премачкување.

Покрај тоа, се зема предвид и областа и конфигурацијата на загреаната просторија. Една грејна кола не треба да надминува 120 метри. Потоа се утврдуваат можните загуби на топлина, кои се пресметуваат врз основа на следново:

• од кој материјал е изградена куќата (блокови, дрво, тула, итн.).
• тип на застаклување (се користат двојни застапени прозорци или профили).
• просечна температура на воздухот во вашата област.
• Дали има дополнителни извори на топлина?

Следно, одлучете колку ниво на температура сакате за секоја одделна просторија. Тука може да се изгради на следниве индикатори:

Видео: пресметување на подно греење

Видео: пресметка на температурата на загреаниот под

Дизајнирање

Клучниот елемент на системот за подно греење е цевките. Должината на контурата е директно зависна од дијаметарот на цевката. Следниве податоци се познати:

• Цевка О16 mm - до 90 m.
• Цевка О17 мм - до 100 м.
• Цевка O20 mm - до 120 mm.

Колку е поголем дијаметарот на цевката, толку е помал хидрауличниот отпор во него. Ако собата има мала површина, тогаш обично едно коло е доволно. Меѓутоа, ако со дијаметар на цевка од 20 mm, 120 m не е доволно за целата површина од една просторија, тогаш е подобро да не додадете должина, туку да направите 2 контури. Подобро е нивната должина да е иста со разлика од 10 метри.

Важна улога игра цистерната, која може да биде 15, 20, 25 и 30 см. Ако зборуваме за големи простории, како што е салата, тогаш теренот може да биде во опсег од 35, 40 или 45 см. Се препорачува 10 cm.

Размислете за посебните зони во табелата:

Овие бројки се препорачуваат. Изборот на чекор, исто така, зависи од употребената цевка. Ако е ламинат базиран на метал, тогаш е крајно тешко да се свитка без оштетување чекор со мал радиус. Затоа, ако изгледот е змија, тогаш идеалниот теренот е 15-20 см.

Ако областа на загреана соба од 50 м² и повеќе, препорачаниот дијаметар на цевка е 16 mm. Дури и под услов на добро изолирана куќа, се препорачува растојанието на цевките да не надминува 15 cm со цевка O16 mm. Колку е подебели цевките, толку е поголем трошокот што го очекувате. Ова особено се рефлектира во купувањето на фитинзи и други материјали со поголем дијаметар. Проектот треба да се направи со цевка О16 милиметри.

Во некои случаи користете цевки O20 mm. Сепак, таквите трошоци честопати се неоправдани. На крајот на краиштата, волуменот на вода во системот значително се зголемува, за што ќе треба да се загрее повеќе топлинска енергија. Плус, тешко е да се свитка таков дијаметар.

При дизајнирањето е важно да се земат предвид следниве нијанси:

• Прво инсталирајте партиции, а потоа се утврди бројот на кола. Во иста просторија треба да има едно коло.
• Колекторот треба да биде во средината на куќата. Ако ова не е можно, проблемот со разликата во должината на контурите се решава со инсталирање на мерачи на проток. Поради тоа, протокот на течноста за ладење ќе биде униформа.
• Ако треба да инсталирате два колектори, тогаш секој мора да има посебна пумпа.
• Бидете сигурни да го изолирате преклопувањето помеѓу првиот и вториот кат. Потребно е да не се загрее самото преклопување.

Процесот на дизајнирање на топол кат е комплициран и одговорен. Затоа, многумина ги користат услугите на специјалисти или специјални програми.

Поставување на кола за загревање

Постојат неколку шеми за поставување на цевки:

• Змија.
• Полжав.
• Комбиниран.

Секој од нив има свои технички карактеристики, кои ќе се разгледуваат понатаму:

1. Змија. Оваа шема има неколку очигледни недостатоци. Кога влегувате на собната температура на носачот на топлина и подот е висок. Колку е подалеку, потемниот подот. Ова се објаснува со фактот дека ладената течност за ладење се враќа преку линијата за враќање. Кога инсталирањето на таква шема бара посебни вештини. Ако се користи метален ламинат, чекорот на поставување често е 20 см или повеќе, бидејќи се наведнуваат на цевката под помал агол е тешко. Сепак, теренот може да се намали на 10 см, но мали прстени треба да се направат околу рабовите, што е макотрпен процес. Често, сличен модел на редење се користи кога е неопходно да се усогласат соседните контурни зони. Исто така, овој метод за поставување на цевки е прифатлив ако површината на просторијата е многу мала, до 6 m².
2. Полжав. Нејзиниот принцип е дека, пред сè, контурата е поставена околу периметарот на просторијата со постепено стеснување кон центарот. Назад контура се враќа на почетната точка. Во овој случај, ако имате планирано чекор помеѓу цевка од 20 см, тогаш контурата прво се става во чекори од 40 см. На вратен удар, цевката се поставува помеѓу веќе поставените и на тој начин претставува чекор од 20 см. Овој модел на поставување е еден од ефективните. Ова се објаснува со униформата на дистрибуција на топлинска енергија низ целата површина на собата. Покрај тоа, можно е да се зајакнат зоните во близина на надворешниот ѕид или големи прозорци со намалување на растојанието на чекорот. За таква шема практично нема ограничувања за обликот и големината на просториите.
3. Комбиниран. Ова подразбира комбинација на двата горенаведени системи за поставување на цевки. На пример, еден дел од собата може да се наредени со змија, а другиот - полжав. Постои и практика на комбинирање на подно греење со електрична енергија. Меѓутоа, во овој случај, електричното греење ќе служи како дополнителна. Ова е особено ефективно во периодот на рана есен и доцна пролет, кога не е разумно да се вклучи греењето на водата.

Видео: распоред за загревање на јамка

Грејач

Грејач для пола должен быть высокого качества и безопасен для окружающих во время эксплуатации. Выбранный теплоизолятор должен соответствовать таким требованиям:

• Отпорност на пожар
• Ниска топлинска спроводливост.
• Отпорност на влага.
• Сила

Затоа, изборот на изолација, важно е да се разгледаат неговите технички карактеристики. Подолу се дадени неколку типови на изолација кои успешно се користат во торта за греење.

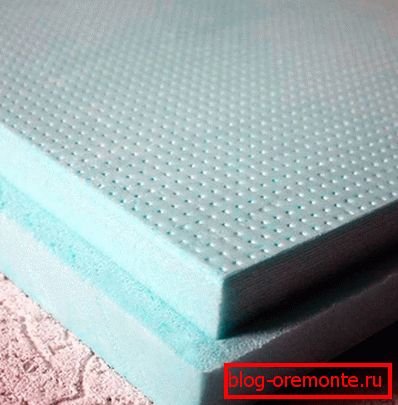

Стиропор

Ако имате конкретна ферман, тогаш експандираниот полистирен е идеален. Тоа е од два вида:

1. Нежните.
2. Со шефови.

Втората опција во голема мера го поедноставува и забрзува процесот на поставување на цевки. Исто така експандиран полистирен е поделен на два вида:

1. Обична пена.
2. Екструдирана полистиренска пена.

Ако ги споредиме термотехничките својства, тогаш тие се повисоки во екструдираната полистиренска пена.

Сообраќаен метеж

Овој материјал во сите аспекти е погодна опција. Меѓу неговите позитивни особини се:

• Со остри температури, приклучокот не се менува во јачината на звукот.
• Еко-пријателски.
• Под тежината на бетонските ферманци речиси и не се деформирани.
• Иако материјалот има мала дебелина, се карактеризира со висококвалитетна топлинска изолација.

Сепак, очигледниот недостаток на овој грејач е цената. Неговата цена е 3 пати поголема од другите материјали.

Пенофол

Пенофол или полиетиленска пена често се користи при инсталирање на подно греење. Таа е претставена во форма на валани фолија со дебелина од 3 до 10 мм. За практичноста на цевките за поставување, на површината со фолија се нанесува ознака. Ако живеете на приземје и под земја или непрогреен подрум, тогаш оваа изолација нема да биде доволна. Мора да се комбинира со полистиренска пена.

Подобро е да се одбере пенофол со метализирана површина, а не само од алуминиум. Овој слој не се поврзува со негативниот медиум на течниот раствор, кој може да ја кородира обичната фолија.

Минерална волна и ecowool

Густината на користената изолација се препорачува да се изберат најмалку 80 kg / m³. Главно се користи за поставување дрвени системи. Во овој случај, изолацијата е поставена помеѓу дневниците или дрвените греди.

Колектор

Постојат неколку видови на колектори кои се користат за време на инсталацијата:

1. Колектор с выходами под евроконусы. Один из простых типов коллектора. Представляет собой трубу, имеющую внутренние и наружные резьбы для подключения греющих контуров. Однако для внедрения его в систему теплого пола придется покупать большое количество деталей для полной комплектации.
2. Колектор со приклучоци за поврзување на кола и вентили за прилагодување. Често се кинески колектори кои се продаваат во продавници. Тие имаат очигледна неповолна положба - по некое време, водата може да тече од под рацете. Ова се објаснува со нискиот квалитет на течноста за ладење. Тие се подложни на поправка, доволно е да се замени гумената заптивка. Таквите колектори не се наменети да бидат опремени со дополнителна контролна автоматика. Тие ќе бидат идеални за домови со мала област каде што контурите се со иста должина.
3. Постои и колектор за поврзување на метални цевки. Таа има регулирање вентили и фитинзи. Таквите вентили можат да бидат опремени со серво, чија работа ќе биде регулирана со термостат инсталиран во просторијата. Самите фитинзи се познати и како евроконези, кои се состојат од 3 дела: евроконе, прстен за компресија и орев за капа. Исто така евроконе има запечатувачки прстен.
4. Во случај кога должината на колите е различна, а рачното прилагодување не е можно, се препорачува да се купи колектор со мерачи на проток и приклучоци за серво. На некои колектори се кријат зад сините капи. Поради ова, можно е да се регулира температурата на течноста за ладење во секое поединечно коло. Сепак, можете да комбинирате - да купите колектор за проток со мерачи на проток, и повратната цевка - со конвенционални вентили за рачно прилагодување.

Во однос на единицата за мешање, тогаш мора да содржи:

• Безбедносен вентил. Тоа сигнализира мешање на течноста за ладење на многу висока температура.
• Циркулациона пумпа. Благодарение на овој уред, системот загрева соба рамномерно.
• Обиколен пат Спречува преоптоварување.
• Активирање на вентили и воздушки.

Особено внимание треба да се посвети на специјален вентил, кој може да биде двонасочен и тринасочен. Секој од нив има свои разлики и цели на употреба.

Двонасочен вентил. Во својот комплет има топлинска глава со сензор за влага. Ако е потребно, снабдувањето со топла вода е блокирано. Како резултат на тоа, водата автоматски се меша. Најчесто вакви вентили се воведуваат во системот за греење, каде што површината на станбената зона не надминува 200 m².

Три начин вентилСличен вентил дефинира два индикатори одеднаш: балансирање на бајпас-вентилот и карактеристики на вентилот за проверка. Се меша топла и ладена течност за ладење. Честопати, тросоните вентили се опремени со серво контролирани термостатични и контролери на времето. Процесот на мешање се изведува поради присуството во вентилот на посебен вентил кој го регулира протокот на течност. Сличен вентил се користи во системи со топли изолиран под, со голем број контури.

Исто така, единицата за собирање и мешање е опремена со надворешни температурни сензори. Тие ви овозможуваат да ја прилагодите температурата на течноста за ладење, почнувајќи од температурата на улицата. Иако таквото приспособување може да се направи независно, присуството на такви сензори ви овозможува да ја прилагодите оптималната температура.

Инсталација на загреан под

Процесот на инсталација се состои од неколку последователни фази. Запознавањето и почитувањето на технологијата ќе ви овозможи независно да ги извршите сите инсталациони работи.

Хидроизолација и монтаж демпферной ленты

Првата е подготвителната работа. За да го направите ова, целосно отстранете стариот кошулица. Ако диференцијалот во просторијата е хоризонтално повеќе од 10 мм, тогаш треба да се израмни. За да го направите ова, можете да го наполните нацртот за самонивелирање на естриш со тенок слој.

Понатаму, важно е да се заштити изолациониот слој од кондензација. За таа цел, полиетиленот се поставува на груба плоча. Приклучното преклопување се преклопува со 10-15 см. Зглобот е задолжен за снимање.

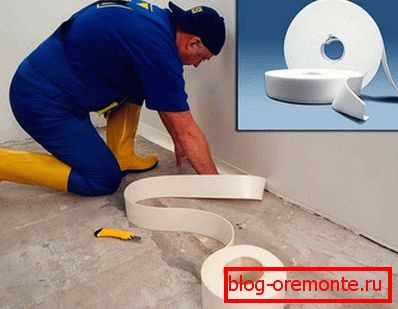

Следната фаза на подготовка е инсталирањето на амортизери. Неопходно е да се компензира за линеарно проширување на ферманчето кога се загрева. Ако не го користите, тогаш по кратко време, естрих може да попуштат. Лентата на амортизерите е фиксирана долж периметарот на целата просторија до ѕидот со помош на самолеплив слој или леплива лента.

Поставување изолација

Следната фаза е инсталација на изолација. Изборот на изолација и начинот на неговото поставување зависи од видот на просторијата и целта на користење на греењето. Ако го имате првиот кат и нема загреан подрум, тогаш изолацијата треба да биде импресивна. Се користи слој од експандирана глина и се користи експандиран полистирен со дебелина до 100 мм.

Што се однесува до методот на поставување изолација, тогаш употребата на плута или пенофол е прилично едноставна. Тоа се листови материјали кои се залепени заедно со лента. Ако се користат полистиренски системи со жлебови, нивното склопување исто така не е поврзано со посебни потешкотии. Меѓу себе, изолацијата е споена со помош на специјални жлебови.

Сепак, не е секогаш можно да се користи таква изолација. Често најмногу прифатлива - пена. Во овој случај, нејзината инсталација треба да се изврши со заден дел. Помеѓу себе, пожелно е да се лепи, на пример, со пена. По завршувањето на изолацијата, целата површина треба да биде покриена со изолација.

Размислете за редоследот на подно греење со користење на стиропор:

• Чекор 1. Првиот лист е поставен во аголот на собата, така што двете страни се цврсто на аглите на ѕидовите.
• Чекор 2. Потоа, листот се става од крај до крај, цврсто вграден еден во еден.
• Чекор 3. Ако е неопходно да се заобиколи агол, колона или друга пречка, тогаш полистиролот лесно се пресекува со остар нож.
• Чекор 4. Следниот ред треба да се постави со мал поместување, точно половина лист.

Ако сте ја планирале изолацијата во два слоја, тогаш вториот слој изолација треба да се постави во однос на првиот. Поради ова, зглобовите нема да се совпаѓаат едни со други. На крајот од специјалниот филм се става со ознака за монтажни цевки.

Ако греењето е инсталирано на дрвен под, тогаш како изолација се користи минерална волна. Се става помеѓу заостанувањата. Кога се инсталира, ширината на душеците треба да биде малку поширока од растојанието меѓу заостанувањата. Ова ќе овозможи цврсто да ја постави изолацијата и да го спречи појавувањето на ладни мостови.

Видео: подготовка на основата, поставување на изолација и зајакнување на решетката

Инсталација на цевки

Кога изолацијата е завршена, време е да се инсталира грејното коло. Во овој процес, важно е прецизно да се пресмета чекорот на поставување, должината на контурата и бројот на места на колекторот. Сепак, пред ова е да се разговара за изборот на греење цевка.

Како да изберете цевка

Постојат неколку видови на цевки кои се користат за подот за топла вода, секој од нив е во различна ценовна категорија. Цената на цевката зависи од производителот.

Поставување на цевки

Во фаза на поставување цевки без асистент не може да направи. Цевката на топол кат се продава во калеми, така што ќе се одмота, а другата ќе го држи заливот. Методот на поставување зависи од одбраниот систем. Ако изборот падна на специјални душеци со шефови, тогаш работата е во голема мера поедноставена, главната работа е да се набљудува чекорот на поставување. Ако на врвот на изолацијата е поставена филм со ознаки, тогаш за прицврстување на цевката се користат специјални клипови. Што ако не постои таква марка? Можете сами да го направите тоа. За да го направите ова, користете кабел за сечење со боја.

При инсталирање на цевки не е дозволено да бидат прекинати. Едно коло треба да се состои од едно цела парче цевка. Започнете положување со најоддалечените области. Многу е погодно кога изолацијата е направена во два слоја. Во првиот слој на изолација можете да ги ставите транзитните цевки и потребните инженерски комуникации.

Процесот на монтирање на цевката се состои од неколку фази:

Фаза 1 - ветете се од заливот од 10-15 м. На едниот крај ставете го во фитинг и поврзете го со воспоставениот колектор.

Фаза 2 - ја поврзува цевката на колектор со проток.

Фаза 3 - на разредувачот, цевката е прицврстена на клиповите на изолаторот на харпун. Ако делот е исправен, тогаш доволен е интервал од 40 см. Кога свиоци, интервалот е намален на 15 см. Кога се виткате, бидете исклучително внимателни за да не ја вртите цевката.

Фаза 4 - за време на инсталацијата, осигурајте се дека цевката не е во напнатост. Таа треба да биде слободна. Во спротивно, напонот постојано ќе ги повлече заградите.

Фаза 5 - ако заградата лета, а потоа се повлече од претходното место за 5-10 см и повторно ја поправите цевката.

Фаза 6 - кога сте го заокружиле целото коло, цевката се враќа назад во колектор и е поврзана со повратната цевка користејќи фитинг.

За правилно балансирање важно е да имате информации за должината на секоја контура. Може да се направат марки на самиот колектор, на пример, доделите број или име на просторијата на која се движи кон секоја контура. Релевантни белешки може да се направат на парче хартија. Не држи сè во главата. Делот од цевките во близина на колекторот треба да биде изолиран, во спротивно ќе има силно прегревање на подот. Покрај тоа, се препорачува да се загрее цевката преку еден, т.е. изолацијата се става на протокот, а цевката за враќање останува недопрена. Така, линијата за враќање нема да се загрее од протокот.

Постојат неколку методи за прицврстување на цевките:

1 метод: прстиња.

2 метод: лесна челична жица.

3 метод: специјален спојувач и фиксатор.

4 метод: фиксирующий трак.

5 метод: душеци со шефови.

6 метод: дистрибуција на алуминиумска плоча.

Видео: поставување на подот со изолација на топлина

Зајакнување

Често првиот слој на арматура е поставен на врвот на изолацијата. Во овој случај, прицврстувањето ќе се врши со помош на најлонски вдлабнатини. Одделни делови од решетката се врзани со жица за плетење. Големината на решетката од армирачката мрежа зависи од чекорот што ќе го изберете. Решетката треба да има О5 милиметри. Покрај тоа, зајакнување слој е исто така поставени на врвот на цевките. Ова се објаснува со фактот дека решетката што лежи подолу нема да има никаков ефект.

Тестирање на притисок

Со стегање се подразбира процес кој ви овозможува да бидете сигурни дека сите монтирани врски се тесни и дека цевките немаат дефекти. Овој процес се изведува непосредно пред да се фрли ферман.

Стегање може да се направи на два начина:

1. Вода
2. Од воздух.

Тестирање на притисок водой

Сите кола мора целосно да се одмотуваат и да се поврзат со колектор. Системот се полни преку напојување, се креира притисок до 2,8 atm., Најмалку 2 atm. Во овој случај, течноста за ладење мора прво да се спушти до единицата за мешање.

Понатамошниот процес изгледа вака:

• На вратата цевка, сите капи се затворени, често тие се сини.
• Откако ќе се отвори вентилот за напојување.
• Во процесот на полнење на цевките со вода, може да се забележи висат звук, тоа е воздухот што излегува преку вентилот Mayevsky или автоматски отвор.
• Отвора допир на линијата за враќање. Значи, ќе биде возможно да се испушти воздухот преку вентилот за одвод на повратниот колектор.
• Пополнетото коло се затвора на линијата за враќање и се отвора следното.
• Конечно, вентилот пред доводот колектор затвора и вентил пред колектор за враќање се отвора.

По наполнувањето на системот со вода и дефлација на воздухот, неопходно е да се испита структурата за откривање на истекување.

Тест на воздушен притисок

Во текот на процесот на притискање на загреаниот под со воздух, автоматскиот отвор за проветрување се отстранува и приклучокот се искривува на своето место. За работа, ќе ви треба компресор или пумпа со манометар. Притисокот при испитување на притисокот со воздух треба да биде трипати поголем од работникот. Затоа, создадете воздушен притисок до 5 atm.

Таквиот притисок треба да се создаде само во системот за подно греење, а не во автопатот кој го поврзува котелот и колекторот. Ова се објаснува со фактот што некои котли се дизајнирани само за притисок до 3 atm. Затоа, оваа област се проверува подоцна одделно.

Значи, кога воздухот се пумпа во системот до 4 atm., Оставете ги чешмите затворени за еден ден. Притисокот не треба да падне. Иако минималното отстапување ќе биде, како кога пумпањето на компресорот малку ќе го загрее воздухот, кој подоцна ќе се олади. За да бидете сигурни дека сите зглобови се тесни, можете да користите сапуна вода.

Затегнување

Кога станува збор за завршувањето на ферман, важно е да се обезбедат некои важни конвенции:

1. Водата не треба да се исцеди од системот, туку да се чува на предопределен притисок од 1,5 атм.
2. Вклучи греењето е забрането.
3. Направи температури.

Температурниот спој целосно ја елиминира можноста за пукање на кошулата. Како што температурата на цвест се користи амортизер лента. Површината на собата може да се подели со 20 м² (ова е потребно ако површината на една соба значително ја надминува оваа бројка). Цевка, во областа каде што поминува низ температурата на споеви, не заборавајте да ја зацврстите брановидноста.

За да се пополни ферман се препорачува да се користат специјални додатоци кои ќе ги подобрат техничките карактеристики на ферментот. Освен тоа, на бетонот се додава пластификатор, кој спречува фрлањето на ферментот кога се лади / се загрева.

Составот на бетонот:

• Бетон и проекции - 1: 6.
• Бетон, песок и урнатини - 1: 4: 3,5.

Пластификаторот и другите адитиви се истураат за време на мешањето на конкретната мешавина. Пропорцијата се одредува врз основа на инструкциите на производителот на етикетата.

За живеалиште, доволна е дебелина од 50 mm завршна ецтека, за фабрички простории до 100 mm. Важно е да се разгледа следна состојба ферман - топлина акумулација. На потенки на естрих, толку помалку време ќе го задржи топлината. Ако е премногу густа, ќе треба повеќе топлина за да се загрее. Затоа, оптималната дебелина на естрието е 70-80 мм.

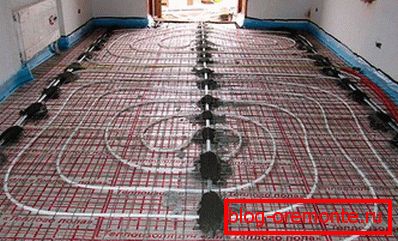

Перед самой заливкой убедитесь, что в системе теплого пола есть давление 1,5–2 атм. Включать обогрев в процессе затвердевания бетона забрането.

Процесот на производство на естрих на светилници е како што следува:

1. На ниво на метални светилници изложени.
2. Светилниците не се инсталирани на цевките. Можете да го поставите дебелото решение во форма на могили, на кои се инсталирани светилници.
3. Правило на бетонот. Важно е да бидете сигурни дека воздушните меури се целосно надвор од телото на естрих.
4. Следниот ден, кога бетонот сеуште не беше запленет, неопходно е да се отстранат светилниците, да се исчистат овие места и да се полнат со малтер.

Видео: Пополнете ја кошулата

Пуштање во работа

Внесете ја работната температура треба да биде постепено. Прво, наместете ја температурата на 25 ° C. По секој ден, подигнете го на 5 ° C. Ако антифризот се користи како средство за ладење, зголемувањето се врши на 5 ° С, а ако е вода, тогаш веднаш при 10 ° С. Ова е важен услов, бидејќи е можно да се избегне ненадејно и нерамномерно прегревање, како резултат на што фрлањето на кошулата.

Значи, пуштањето во работа се врши на следниов начин:

• Осигурајте се дека сите чешма на колектор се отворени и течноста за ладење се движи низ сите кола.
• Мешаниот вентил за топлинска глава е поставен на минимална температура.
• Циркулационата пумпа е вклучена кога котелот е исклучен, бидејќи пумпата на котелот ќе се меша.
• Одвреме-навреме ќе биде неопходно да се испушти акумулираниот воздух.
• Користејќи мерачи на проток, проверете ја циркулацијата на течноста за ладење низ сите кола.
• Потоа можете да го вклучите греењето.

Видео: систем за полнење

Цени за вода подно греење

Трошоците за работа, во зависност од вашето место на живеење, може да се разликуваат малку. Во просек цените се вистинити. Цените може да се видат во табелата подолу:
