Систем за греење со природна циркулација

И покрај фактот дека напредните технологии за греење на просториите сега се вообичаени, системот за греење со природна циркулација е во голема побарувачка. Ова првенствено се должи на фактот дека е лесно да се инсталира, и ако, исто така, ја земете предвид нестабилноста на обезбедувањето на електричната енергија на приватниот сектор, тогаш популарноста на ваков автономни систем за греење станува јасна.

Како функционира

Веднаш треба да се каже дека благодарение на посебен уред, системот функционира без присилна циркулација на течноста за ладење. Движењето на водата во цевките се случува поради фактот дека кога се лади густината на водата се зголемува и се спушта до котелот преку цевки поставени на стрмнина и ја туркаат загреаната вода од неа.

Иако системот за греење со природна циркулација може да работи без пумпа, подобро е да се инсталира. Кога пумпата е вклучена, течноста за ладење брзо поминува низ цевките, затоа, собата се затоплува побрзо.

Кога го напушта котелот, водата влегува во забрзувачкиот колектор, достигнува до неа до горната точка, а преку цевки поставени на стрмнина од котелот, додека се лади, продолжува да поминува низ круг.

Недостатоци и предности

Прво, да зборуваме за недостатоците. Таквиот пристап ќе помогне да се утврди дали таквиот систем за греење ќе ви одговараат.

• Ако во системот нема пумпа, тогаш треба да почекате прилично долго време додека топла вода не стигне до батериите и поминува над нив.
• Нерамномерно греење на радијаторите. Ова се должи на истата нијанса - топла вода одозгора, и студена од подолу.
• Инсталацијата се врши со поскапи цевки со голем дијаметар.
• Потребно е да се инсталира отворен експанзивен резервоар, поради што вода испарува и периодично треба да се додаде во системот. Инсталирањето на проширен резервоар за затворен тип може да ги намали перформансите на системот.
• Дизајнот на собата страда.
• Не крши наклон на цевки, дури и ако треба да ја заобиколиш вратата.
• Системот треба да биде колку што е можно помал.
• При планирање на системот за греење без пумпа, неопходно е правилно да се одреди нивото на батериите, експанзиониот резервоар и котелот, кој треба да се инсталира на најниската точка.

Придобивки

• Electrodependence Дури и ако е инсталирана пумпа, кога има прекинување на струја (или кога пумпата не успее), системот за греење продолжува да работи.
• Инсталација и дальнейшее обслуживание не требует особых навыков.
• Тивка работа.

Видови на системи

Како што веќе рековме, во гравитациониот систем за греење не треба да постојат разлики во висина, во спротивно тоа едноставно нема да работи. Поради оваа причина може да се направат неколку контури.

Единечно коло

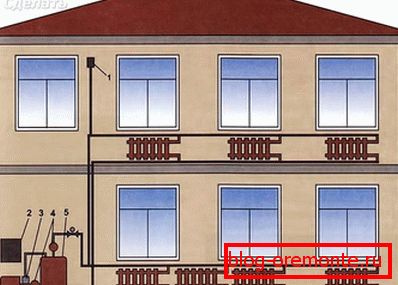

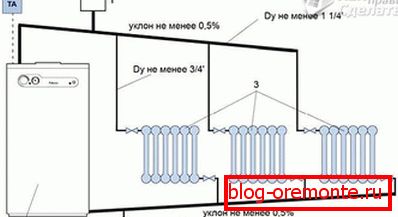

Сè е јасно тука - една цевка оди од котелот, а другата оди на неа, а батериите се поврзани меѓу нив. Предложената шема ќе помогне да се разбере тоа.

Системот со еден кола може да биде еднонасочен, само во овој случај потребно е да се земе предвид факторот дека секоја последователна батерија во гравитациониот систем ќе биде посуптилно поладна од претходната.

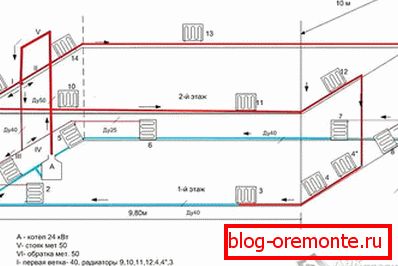

Двоен коло

Системите со двојна спојка може да се разликуваат во правец на движење на течноста за ладење:

1. Со идниот сообраќај.
2. Со поминување на сообраќај.

Изборот на методот за монтирање на цевки, земајќи го во предвид правецот на проток на течноста за ладење, главно зависи од тоа каде се наоѓаат вратите во просторијата или има други нијанси поради кои невозможно е да се инсталира враќањето на ова место.

Без оглед на избраниот систем, аголот на теренот на цевките не се менува.

Како да се пресмета моќноста на батериите и греењето на котелот

Не е неопходно да се зборува за точни резултати, бидејќи секоја куќа е индивидуална и може да се разликува по многу параметри, што не може да се земе во предвид во општата шема, и нема потреба тоа да се направи. Во идеални услови, се смета дека за греење 1 м² доволно 60 вати на моќта на ладилникот. Сосема е јасно дека ако куќата не е изолирана, во него се инсталираат прости дрвени прозорци, тогаш ќе биде неопходно да се инсталираат помоќни батерии.

За да не се вклучиш во понатамошни работи подоцна, важно е дури и во фазата на планирање да откриеш што треба да биде моќта на батеријата (или батериите) што треба да се инсталира во одредена просторија. За да го направите ова, можете да користите еден од двата методи.

По волумен

Може да се добијат попрецизни податоци, со оглед на обемот на просторијата. Ние земаме мерења и, откако добивме податоци за висината, ширината и должината на собата, ги умножуваме заедно и мултиплицираме резултатот за 40 вати. Со оглед на особеностите на структурата, ние воведуваме корекција фактор. За:

• еднокатна приватна куќа со неизолиран сведување - 1.5;
• простории со изолирани ѕидови - 1.1;
• простории со неизолирани ѕидови - 1.3;

Важно е да се разгледа бројот на врати и прозорци.

• Ако има влезна врата во просторијата, мора да се додаде уште 150-200 W на добиената бројка.
• Ако прозорците се мали и енергетски интензивни, тогаш секој ќе бара уште 70 вати.
• За големи или неизолирани прозорци, треба да додадете 100 вати.

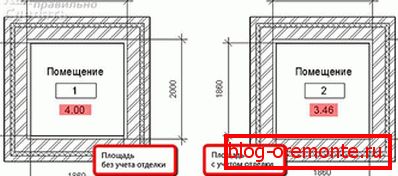

По област

Пресметување на бројот на батерии во подот, се користи просечен индикатор - 1 kW на 10 m². Истиот принцип се користи за пресметување на моќноста на котелот за греење купена за куќата.

Размислете за пример за тоа како да направите пресметки.

• Постои куќа со внатрешни димензии од 9,8 м. Го шириме ширината по должина и ја добиваме областа - 72 м².
• 72 м² Јас се делат на 10 (1 kVt на 10 m²), а добиваме 7.2 - ова е котелска моќност во kW.
• Сега ја дознаваме моќноста на батеријата да се смести 2-4 метри.
• Областа се покажа 8 m².
• Користејќи ги истите пресметки како за котелот, ја добиваме цифрата 0.8 - моќноста на батеријата во kW.

Сега ќе направиме измени на климатските зони. Размислете за коефициентите:

1. Во јужните региони - 0,8-0,9.
2. За крајниот север - 1,5-2.
3. Во зоната на Блискиот бенд - 1.2-1.4.

Во нашиот пример, потребен е котел од 7,2 kW. Имајќи го предвид коефициентот, ќе ги пресметаме конечните податоци за средниот опсег:

• 7,2?1,4=10,08.
• Имајќи предвид дека котелот мора да има резерва за моќ, ние се здобивме со грејно тело со капацитет од 12-15 kW.
• На ист начин, ние пристапиме кон пресметките на моќноста на батеријата за просторијата што се користи во примерот: 0.8? 1.4 = 1.12 kW. Заокружете се и добијте 1.2 kW.

Моќноста на батеријата е означена во пасошот на производот. Ако не сте сигурни за точноста на вашите пресметки, тогаш купете помоќен радијатор со инсталирање на термостат на него.

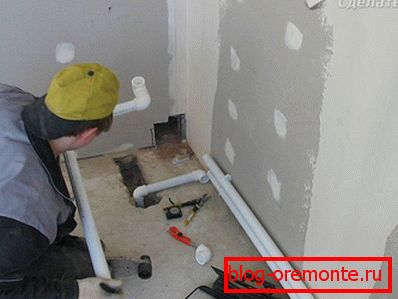

Инсталација

• Како што веќе рековме, котелот мора да биде инсталиран на најниска точка.
• Ниту една цевка не треба да биде под нивото на влезот на повратената цевка на нашиот грејач. Занемарувањето на ова барање ќе доведе до значително влошување на системот за греење.
• На ѕидовите се означува локацијата на цевките и радијаторите.
• Радијаторите се монтираат - нивната положба се проверува од нивото на зградата.
• Колектор за засилување е монтиран од цевката за снабдување на котелот. Тоа треба да биде цевка со голем дијаметар.

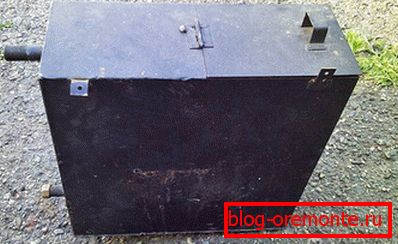

• На врвот е инсталиран отворен резервоар за проширување. Ако се наоѓа на таванот, тогаш садот и цевководот мора да бидат темелно изолирани.
• Цевките се монтирани со наклон од 1 см на линеарен метар на цевката. Ако не е можно да се придржувате до оваа норма, тогаш можно е да се намали капката на 0,5 см, но не и помалку. Треба да се има на ум дека со намалување на наклонот на цевката, ефикасноста на целиот систем за греење се намалува.
• На вистинското место е цевката за влечење која оди до радијаторот. Во металниот цевковод, излезот може да се заварени или поврзан преку мета. Кога работите со пластични цевки, треба да ги употребувате фитинзите, да ги лемете, да не заборавате за славини и термостати (ако е обезбедена нивна инсталација).
• Во најниската точка на системот (вообичаено во близина на котелот) неопходно е да се инсталира чешма со чешма - низ неа ќе се влева вода во системот.

Кога планирате да изградите гравитационен систем во двокатна куќа, треба да земете во предвид дека протокот на течноста за ладење се врши на вториот кат, а потоа се спушта надолу кон дното на радијаторите инсталирани на првиот кат.

Останува да се наполни системот со вода и, проверувајќи ја за истекување, да ја загрее просторијата, без да се грижи за фактот дека може да го исклучи електричното.
