Diy rafter покрив систем - уред и инсталација

Правилно изграден и составен според технологијата, покривот служи како бариера која го спречува навлегувањето на студениот воздух и влага во куќата. Од надвор, со голо око, гледаме само мал дел од структурата - покривот на покривот. Но рамката на покривот, која е најважната компонента, ги извршува основните функции за поддршка и ги презема ефектите од оптоварувањата на ветерот и снегот.

За да не се деформира како резултат на работата, неопходно е правилно да се пресмета големината на напречниот пресек на нејзините елементи и да се одреди растојанието помеѓу нив, имајќи ја предвид тежината на покривниот материјал, наклонот и климатските услови. Во оваа статија ќе ви кажам што е систем на гребење на фронтот на куќата, од што се состои, како е дизајниран и составен со свои раце.

Што е систем на бандаж?

Системот за гребење на фронтот на куќата е систем на меѓусебно поврзани потпорни елементи, кои заедно ја формираат рамката на структурата. Тој е направен од дрво или метал во согласност со пресметката на оптоварувањето кое ќе влијае на нив за време на работата. Кровната рамка на покривот ги врши следните функции:

1. Тоа им дава на покривот падини на потребните наклон. Традиционалната форма во форма на рамностран правоаголник на косиот покрив е прицврстена од страна на rafter рамката, која претставува наклон помеѓу основата на покривот и нејзиниот гребен. Аголната површина овозможува снег и вода да се лизгаат слободно од рампата.
2. Го дистрибуира оптоварувањето на тежината на кровот. Тежината на кројната покривка, земајќи го предвид оптоварувањето на снегот, може да достигне до 500 кг / м2, па така двонасочниот покрив е подложен на интензивно оптоварување, особено во зимскиот период. Рамките на фронтот покривот рамномерно ја распределуваат тежината што лежи на нив, а потоа го пренесува товарот на потпорните ѕидови и основата на куќата.
3. Таа служи како основа за фиксирање на топлинска изолација и покривен материјал. Кровната рамка на покривот служи како еден вид скелет на структурата околу која е изградено неговото "тело". Треба да се инсталира топлинска изолација помеѓу нозете на рафтот, а покривот на покривот е фиксиран на лајт што заштитува од пенетрација на влагата.

Ве молиме имајте предвид дека дизајнот на бандажниот систем на навесен покрив е прилично комплициран за дизајнирање и монтажа, особено ако мајсторот нема искуство. На крајот на краиштата, за да може да се издржат интензивни товари, неопходно е правилно да се пресмета дел од скелетите и чекорот на скелетите, земајќи го предвид наклонот и должината на падините, употребениот кровен материјал, како и да направи цртеж на кој ќе се изврши склопот.

Видови

Рафтевите системи се разликуваат во многу фактори, нивниот состав зависи од изгледот на дрвена или тула куќа, вкупната тежина на кројната пита, материјалот од кој е направена рамката и видот на покривот на покривот. Важна карактеристика на дизајнот е нивната носивост, која одредува колку тежина можат да издржат без деформација. Карактеристичните карактеристики ги разликуваат следниве типови на покривни системи:

• Наклонная. Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат. Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны.Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса. Подигнете ги нозете наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наклонная стропильная система позволяет перекрывать дома шириной до 14 метров.
• Виси. Системот за виси столбови се одликува со фактот дека неговите рафтери се поддржани само од долниот крај на силата на железна зракот монтиран на надворешните ѕидови за товарање. Горниот крај на шапките на овој дизајн не се потпира на ништо, туку виси во воздухот, како што беше, поради што има 2 вида на оптоварување: виткање и виткање. Распрскувачкиот товар на таков изглед на елементите на надворешните ѕидови е толку голем што треба да се компензира со бројни завртки и жици, поради што рафтовите парови се врзани заедно. . Се верува дека комплексноста на монтажната шема за виси дрвја е многу повисока. Системот на бандажи со двокрилен покрив се состои од сопствени раце без потешкотии, ако правилно го пресметате чекорот на скелетите, односно растојанието помеѓу скаповите и големината на нивниот дел.

Тоа е важно! Рамката за лизгање на покривот е уште еден вид рамка, која се одликува со фактот дека носачите на носачот се монтираат на плочата за напојување без употреба на цврста приврзаност, но со помош на мобилна поддршка. Лизгачкото прицврстување овозможува покривот да ги менува димензиите во текот на собирањето на дрвена куќа во опсегот на резерви на енергија.

Состав

Уредот на покривниот систем со двоен покрив од кој било од овие типови е збир на помошни и придружни елементи. Тие рамномерно ја распределуваат тежината на кројната покривка и исто така компензираат за пукнатините и свитките што се појавуваат меѓу нив.

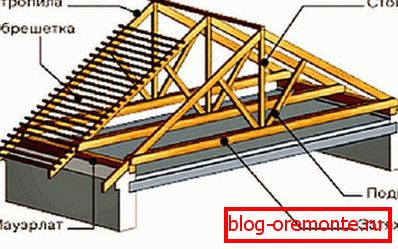

Делот, должината и чекорот на скелетите се одредуваат со користење на инженерска пресметка, земајќи ја предвид тежината на кровот, климатските услови во областа на градба, како и наклонот на конструкцијата. Структурата на rafter рамката на двоен покрив обично се состои од следниве елементи:

1. Награда. Mauerlat дрво поставени на надворешните ѕидови на куќата, кои се поддржани од покриви рампи. Таа служи за омекнување на притисокот на потпорите и за рамномерно распределување на оптоварувањето на тежината на кројната пита. Изработен е од трајни дрва со пресек од 150x150 mm или 200x200 mm и е прикачен на горниот ремен на ѕидовите со прицврстени завртки или долги метални шипки.
2. Лаже. Ова е аналог на плочата за електрична енергија, само на внатрешните носечки ѕидови, а на неа е неопходно да се изложи вертикално отпорен за монтирање на гребен носач.
3. Подигнете ги нозете. Овој термин ги означува елементите на рамката, кои се направени од плочки со пресек од 150-40 мм и поставени под агол до основата на покривот, формирајќи го аголот на наклон на наклонот. Како да се направи растојанието помеѓу rafters, нивната должина и дебелина се одредува со пресметка, земајќи ги предвид кумулативните товари на кои се подложени за време на работата.
4. Затегнување. Затегнување се нарекува греди, кои се поставени хоризонтално и ги поврзуваат нозете од еден пар брусок пар едни на други, со цел да се намали кршење оптоварување на надворешните ѕидови на структурата. Завртката е издупување поставено под самиот гребен на структурата.
5. Шкафове. Решетката се нарекува вертикална лента, поставена на дневник за поддршка на гребенот. Утврдувањето кое растојание треба да биде помеѓу натписите е едноставно, бидејќи го повторува чекорот на рафтот.
6. Подкосы. Дијагонално лоцирани реквизити кои ги поддржуваат рафти нозете во средината или во долниот дел, спречувајќи го нивниот отклон, се нарекуваат загради.

Забележете дека за да одредите како правилно да ги организирате елементите на системот на бандаж, може да се пресметаат само привремените и постојаните оптоварувања на кои тие ќе бидат подложени за време на операцијата. Пресметката на вкупната тежина на кровот на покривот помага да се одреди точната растојание помеѓу скелетите, да се пресмета нивната должина и потребната дебелина.

Пресметка

Пресметката на покривниот систем на двокрилен покрив се базира на фактот дека во фронталната димензија има облик на рамностран триаголник, чии страни лесно може да се пресметаат со едноставни тригонометриски формули. Овие едноставни пресметки помагаат да се одреди оптималното растојание помеѓу дрвјата, нивната дебелина и должина. Пресметката на дизајнот се изведува во следниот редослед:

• Одреди го дизајнот и наклонот на покривот. Постојат различни начини да се избере видот и пристрасноста на структурата на покривот. Овој параметар зависи од климатските услови и оперативните карактеристики на избраниот кровен материјал.

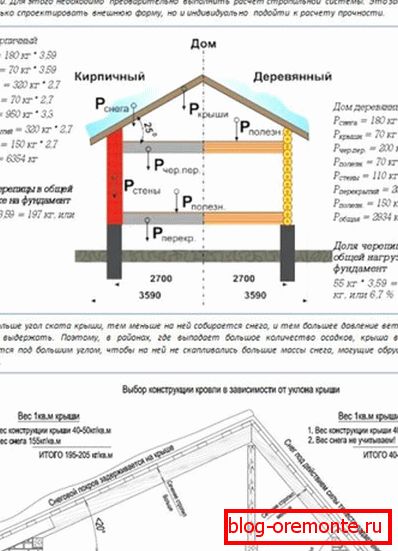

• Одреди го вкупниот товар на структурата. За да го направите ова, додадете константни оптоварувања (тежината на покривот на покривот, неговата тежина на рамката, топлинската изолација и подови) со привремени оптоварувања (оптоварување на снег, оптоварување на ветерот), множете се со корекција, земајќи ги предвид падините на падините, а потоа додадете на оваа бројка од 10-15% рамката имаше одредена маргина на сигурност.
• Пресметајте ја должината на ногарките. За да го направите ова, користете ја Питагоровата теорема, бидејќи покривната рамка е рамностран триаголник. Излегува дека квадратот на должината на носачот е еднаков на збирот на квадратите на висината на крвта и половина од должината на темелите. Знаејќи како да ја пресметате должината на сплавот, можете да ја пресметате висината на гребенот.

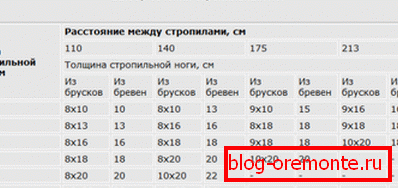

• Одреди го пресекот на елементите. Оптималниот напречен пресек на елементите е избран според табелите во согласност со должината на рабните нозе и растојанието меѓу нив. Колку повеќе овие индикатори се, толку подебел треба да биде гребенот.

Запомнете дека пред да ги пресметате сплавот на покривот, треба да одлучите за основните параметри на дизајнот. Особено, потребно е точно да се знае висината на гребенот и наклонот на покривот, како и димензиите на просторијата што треба да се покрие. Резултатот од пресметката на елементите на покривот треба да биде детален дијаграм на системот на бандажи, како одраз на нивните димензии и агли меѓу нив.

Собранието технологија

Пред да ја инсталирате рамката на покривот, потребно е да се пресметаат параметрите на неговите елементи, врз основа на пресметката на вкупниот товар на структурата, како и да се создаде детален цртеж кој ги отсликува неговите резултати.

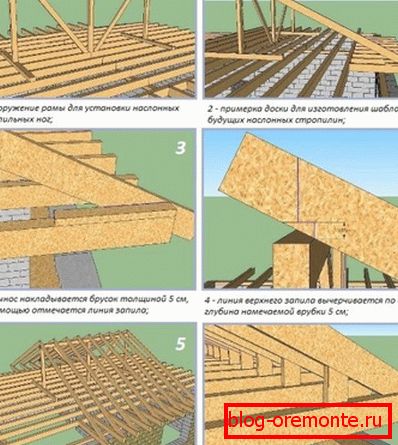

Имајќи ја пред скелетната шема, многу е полесно да се инсталира систем на покрив на бандажи на висококвалитетен начин. Технологијата на составување на структура подразбира следнава секвенца:

1. Прво, на горниот појас на надворешните ѕидови, на кој ќе бидат поддржани падините, ќе го поставите мауерлата, а на внатрешните прегради, ако системот е најлон, монтираат палубата. Овие елементи мора да бидат цврсто фиксирани со сидро завртки или столпчиња.
2. Потоа изврши монтажа rafters. Тие се фиксираат со помош на ноктите до маурелата, а исто така се поврзани едни со други со помош на метална облога. Треба да се потсетиме дека во шеповите тие се напијале под главниот зрак, а не обратно. Прво, се инсталирани шинели кои се наоѓаат на работ со цел да го постават нивото по кое останатите парови ќе бидат усогласени.
3. По инсталирањето на rafters, треба да ставите помошни елементи за поддршка кои ќе ги поддржат - ножеви, затегнувања, тепачки. За посигурно да се поправи болтот, нејзиниот крај е направен со испакнување на половина од дебелината на зракот и се прекрива со шафер, поставувајќи го со нокти на неколку места.
4. На врвот на рафти нозете го закачите гајтанот, кој е фиксиран материјал за покривање. Материјалот и височината на лајтот се избираат според карактеристиките на покривниот материјал и наклонот на покривот.

Запомнете дека добро дизајнираниот и добро собраниот бандаж е гаранција за издржливост, сигурност и издржливост на двокрилен покрив. Затоа, не занемарувајте ја помошта на професионалните кројачи и дизајнери во креирањето на проект за покривна конструкција за вашиот дом.
