Во Русија, каде што силна приврзаност кон традиционалната кула со триаголен покрив, кровот на покривот се смета за нерепрезентативен и непогоден за станбена зграда. Но, за изградба на сместена и земјоделски објекти не постои полесна и поекономична опција. Затоа, ако сте ја замислиле изградбата на гаража, бања, барака, утовар, не заборавајте да ја проучувате структурата на кровниот систем на пролетен покрив, да ја монтирате со свои раце, без вклучување на вработените.

Дизајн карактеристики

Системот на гребенот на покривот на типот со еден наклон е поедноставена половина од двојниот наклон. Неговите предности:

•  Мала тежина. Малата тежина на структурата ви овозможува да изградите од нула или да го реконструирате покривот, без да направите промени во основата без да го зајакнете. Ова е голем плус, бидејќи трошоците за изградба на фондацијата, дури и со свои раце, претставуваат околу една третина од цената на целата зграда.
• Достапност на материјали. Бидејќи покривниот систем се состои главно од дрво, евтин материјал кој се бере и се продава насекаде во централна Русија, па оддалеченоста од продавница до градилиштето е минимална. Цената на изградбата е прифатлива за секој буџет.
• Лесна инсталација. Вообичаено, платата на професионални мајстори за кров е 50% од трошоците за изградба на покрив. Затоа, овој дизајн со елементарен бандаж овозможува да ги минимизирате трошоците со тоа што одбивате да ангажирате трети лица и да ги монтирате покривите на покривот со свои раце.

И покрај очигледните предности, невозможно е да не се споменат недостатоците на овој тип покрив:

•  Ниска енергетска ефикасност. Поради фактот што воздушниот јаз на подовиот покрив, кој служи како природен термоизолациски слој, е помал од истото растојание од покривот со двојна наклон, тоа не е доволно за да се спречи загубата на топлина. Покривот е направен од материјали со висока термичка спроводливост, така што во лето е многу жешко, се лади во зима, пренесувајќи топлина или студ во кровни простории. За да се отстрани овој недостаток, неопходно е да се организираат подетално изолација и вентилација на просториите со свои раце.
• Неможноста за опремување на сведување. За некои сопственици на куќи, потребно е поткровје, но тешко е да се опреми под едностран покрив. Но, на површината на падините со мала падина е погодно да се стават сончеви батерии, резервоари за греење вода, па дури и мала платформа за релаксација и сончање.
• Формирањето на снежни наноси и снежни наноси. Овој проблем е релевантен за фармерските објекти во непосредна близина на главната станбена зграда. Снегот лизга од стрмните падини на покривот на куќата и се задржува на попличната гаража. Меѓутоа, ако правилно ги извршите пресметките, изберете соодветен материјал, овој недостаток нема да ги загрижува сопствениците.

Изградба на бандаж систем

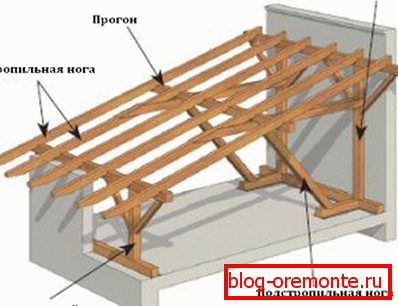

Слободен систем за покривање на кров не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

1. Mauerlat Силната, масивна основа изработена од бар со дел од 150х150 мм. Mauerlat е прицврстен на горниот дел на ѕидовите, така што тој ја зема тежината на покривот над себе и го пренасочува кон темелите. Таа не е инсталирана само во куќи направени од трупци и дрвена граѓа, во кои задачите Мауерлата ги извршува горните круни на дневникот. Во тули или силикатни гасови по должината на горниот раб на ѕидот, се воспоставува кофраж и се истура бетон.
2.  Подигнете ги нозете. Рафтерите се мазни, издржливи дрвени шипки со дел од 50x150 mm или 100x150 mm. Тие се одмораат на ѕидовите, формирајќи ја геометријата на падините. Чекорот помеѓу две ногарски нозе е избран помеѓу 60-120 см. Потребно е да се земе во предвид дека премногу ретки и премногу чести чекори се непожелни: ако гребенот е неразумно многу, дизајнот ќе биде премногу тежок, ако не и доволно, нема да ја одржи тежината на покривниот материјал. Скафти дефинираат инженерска пресметка.
3. Strut Исто така, се нарекува елемент на дополнителна нога на поткопот. Се оддалечува од штандот под агол, поддржувајќи го средниот дел од гребенот, спречувајќи го девијацијата. Страниците исто така се направени од дрво, одбори со дел од 50x150 mm.
4. Rack Вертикална потпора, која од една страна стои на потпорната преграда, додека другата ја поддржува рафтилната нога, пренесувајќи ја својата тежина на темелите на зградата. Растојанието меѓу полиците треба да биде 1,2-1,5 m, поголемото растојание не обезбедува соодветна поддршка.
5. Легнат Тие се направени од ист материјал како плочата на моќност, ги извршува истите функции како и разликата, која е инсталирана на внатрешните потпорни ѕидови.
6. Трка Хоризонтално поставената плоча затегнува два столба за да се спречи ширење.
7. Фили. Употребете ако должината на ногарките не е доволна за да изгради покривен надлет. Тоа се одбори од помал дел, со помош на кои се прошируваат скелетите. Растојанието од штандот до крајот на филето треба да биде најмалку 40 см.

Видови покривни системи

Во зависност од распоредот на конструкцијата, се користат разни видови на столбови за инсталација на едностран покрив, кој најмногу одговара на наведените услови:

•  Срамота Особеноста лежи во фактот што потпираните рафтери се монтираат само во конструкции со внатрешни носечки носачи. Тоа е важно за изградбата на нивните цигли или блокови, но ако во внатрешноста е направена дрвена граѓа или дрвена куќа, тогаш таа е погодна за тоа. Шемата за надминување вклучува дополнителни потпорни елементи: лавици, purlins, контракции, потпорници за нозете и потпорници. Колку е поголема површината и тежината на еднокривен покрив, толку повеќе помошни делови. Така, можно е да се блокира конструкцијата, растојанието помеѓу ѕидовите во кое е поголемо од 12 метри, ако во него има два подножја за подлогата.

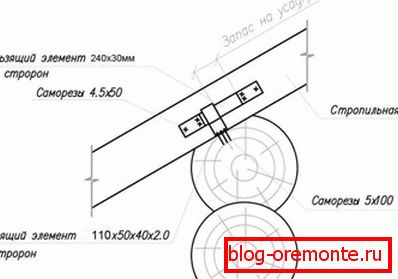

• Лизгачки. Користени лизгачки скелиња во изградбата на дневникот и влезете во зградите. Искусните градители велат дека дрвените згради се намалуваат во текот на првите 5-6 години по склопувањето, а во првата година на работа се губи до 15% од нејзината висина. Затоа, ако ги опремите со покрив со круто монтирање, покривот ќе се искриви, со текот на времето ќе треба да се повтори. Сепак, лизгачките рафтери на дното имаат прицврстувачи на типот на лизгачот, па затоа, кога куќата за сеча се поставува, покривот не е деформиран, но прилагоден.

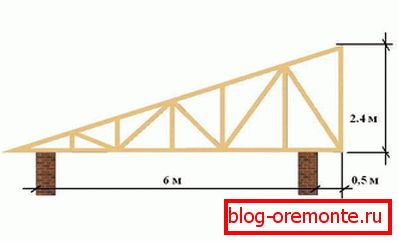

• Виси. Овој покривен систем не се потпира на внатрешни партиции, се користат само надворешни ѕидови. Најчесто, за таква конструкција, градежната рамка е изградена со ѕидови со иста висина. Со цел да се постави наклонот на наклонот со користење на решетката од дрво. Рафтерите - уред кој се состои од решетка, затегнување, скелети и, ако е потребно, спојници, кои се собираат на земја. Тие изгледаат како вистински триаголник, во кој хипотенузата е скелети, малата нога е потпора, а големата е вдишување. Со цел да се инсталираат фарми, приземните подови се конструираат на подните греди, способни да ја поддржат тежината на работникот и носачот. Погодно ако растојанието помеѓу ѕидовите не надминува 4,5 m.

Дизајн опции

Со цел да се разберат кои елементи треба да ги има шеќерен систем на вашиот пролетен покрив, што треба да биде чекор меѓу нив, треба да ја измерите должината и ширината на зградата, да го одредите растојанието помеѓу потпорните ѕидови. Ако Дина објекти:

• 4, 5 метри и помалку. Ако растојанието помеѓу партициите е мало, можете да ја одберете наједноставната опција, составена од цврсто фиксирани Mauerlat и рафтирани нозе. Инсталацијата не предизвикува значителни тешкотии, може да се направи со рака. Овој метод се користи за мали пристройки: гаражи, фрлачи, улични тоалети.
• 4,5-6 м. Доколку растојанието ги надминува препорачаните вредности, шестметарски дрвени скејтери кои немаат поддршка на внатрешната поделба, ќе се разберат под сопствената тежина. Затоа, системот на бандажи треба да се зајакне со странични потпирачи на подот монтиран на подот.
• До 12 м. Доколку должината на покривот надминува 12 метри, инсталирајте најмалку една решетка на која се наоѓаат потпорите. Чекорот помеѓу рафтерите и решетките не смее да надмине 1,2-1,5 м.
• До 16 м. За конструкции, растојанието меѓу ѕидовите во кое надминува 16 m, потребно е да се инсталираат најмалку два столба, прицврстени со рамнина, на повеќенасочни спојници. Овој систем на гребење се користи исклучително ретко, погодно е за уредување на големи комори за чување на добиток или магацини.

Мора да се сфати дека колку е поголема зградата, толку е покомплексен базовиот систем што го бара, толку е помал чекорот помеѓу дрвјата. Бидејќи стандардната должина на пилената дрва изнесува 6 метри, конструкциите чија ширина надминува 4,5 бара производство на композитни носачи за нозе кои се состојат од една или две штици поврзани со преклопување од 50 см.

Изработка на проект

Значи, кровот-поклон има облик на триаголник, некои од должините од кои знаеме, а остатокот може да се пресмета со помош на тригонометриски формули познати на сите од училиште. Да претпоставиме дека хипотенузата е ногарница, ја означуваме со Lc. Тогаш сегментот Lbc е нога, висината на ѕидот од подните греди до гребенот. Оттука, LCD е ширината на куќата, А е аголот на наклон на наклонот (избран или пресметан). Сега сето тоа зависи од тоа кои партии ги познаваме:

• Ако се поставени ширината на куќата и висината на ѕидот од таванот до гребенот, тогаш го пресметуваме аголот на наклонот користејќи го калкулаторот: tgA = Lbc / Lcd;
• Ако аголот на наклонот и ширината на структурата се познати, тогаш ја пресметуваме висината на подигањето на ѕидот: Lbc = tgA * Lcd;
• Кога се одредуваат ширината на зградата и аголот на наклонот на падините, може да се пресмета должината на стапалото: Lc = Lcd / cosA.

По пресметките се направени шеми на кои се применуваат добиените димензии. Поедноставениот цртеж, исто така, го одразува чекорот помеѓу фармите.

Изгради систем на бандаж

Бидејќи редоследот на работата зависи од типот на систем на бандаж, да ги анализираме како да изградиме еден едностран покрив за гаража ширина 4,5 метри со свои раце. Бидејќи димензиите на зградата дозволуваат, можете да направите со изградбата на наједноставниот тип едностран кровен систем:

1. По подигнати фронтонски ѕидови, со завршување во форма на правоаголен триаголник, партициите на кои ќе се изгради наклонот ќе бидат водонепропустливи пред да ја постават плочата за електрична енергија. За таа цел, рубероидот е преклопен за два или три пати или посебен филм.
2. На ѕидот е инсталиран појачан појас: се поставува кофраж, се поставува арматура и се истура вискозен бетон. Претходно направени дупки за монтирање на Mauerlat. Пред фиксирањето на лентата за поддршка, се третира со оган-биопротективен состав. Прицврстете ги завртките за прицврстување на маурелата.



3. Потоа подгответе го скелетот. Купените одбори се рассечени со свои раце, имајќи предвид дека носачот мора да формира покривен надлет од 40-50 см од двете страни. Еден гребен подигнете го и означете го местото за втиснување под плочата за електрична енергија. Останатите нозе се направени според овој примерок.
4. Тие ги поставуваат задните и предните сплавови со свои раце, кои ја протегаат риболовната линија помеѓу нив, по што преостанатите рабни нозе се поставени и израмнети. Оптимално, ако чекорот меѓу нив е 50-80 см.

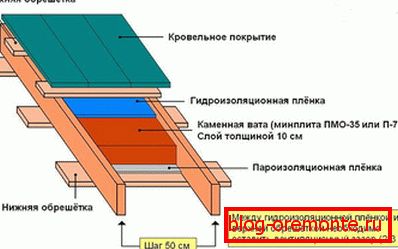

5. Ова е проследено со уред obreshetki, цврсти или решетки. Цврстиот е погоден за меки видови покриви и е изработен од иверица. Решетката се состои од неоддани плочи, монтирани нормално на сплавот, кои се користат за метални подови и профилирани метални плочи. Теренот помеѓу елементите на лајтот зависи од тежината на покривниот материјал.
