Домашен оџак од челична цевка направете го тоа сами - чекор

Секоја станбена или дури селска куќа, бања, која не е поврзана со системот за централно греење, се снабдува со уред за производство на топлина. За да се отстрани од внатрешноста производите од согорување на гориво во печката, тие се снабдуваат со издувен канал за чад. Најприфатлива опција е поцинкуван оџак, во зградите продавници цената на цевката од 1 m направена од овој материјал е околу 110 рубли. Ако го додадеме ова на трошоците за вртење елементи, дефлектор и загради, инсталацијата ќе чини прилично денар. Меѓутоа, во оваа статија ќе објасниме како да ги намалите трошоците за 60% и како да направите оџак од челична цевка со свои раце.

Основни параметри

Плус моделите за чување на галванизирани челични оџаци е дека производителите произведуваат широк спектар на големини. Покрај тоа, меѓу фабричките производи може да се најдат и две кола, опремени со топлинска изолација, брановидни, со зголемена флексибилност и еднокоманда. Изработка на домашен оџак, неопходно е да се ограничи само на единечни цевки. Со цел системот за отстранување на чад да работи ефикасно, треба да се земат предвид следниве параметри:

1. Големината на цевката. Да пушат излегува од печката, свртете го оџакот, треба да го изберете вистинскиот дијаметар на цевката. Премногу тенка цевка не обезбедува соодветно ниво, во врска со кое може да се формира обратен удар. Огромниот дијаметар, напротив, премногу брзо ги отстранува производите на согорувањето во атмосферата, па така потрошувачката на гориво и загубата на енергија се зголемуваат. Колку повеќе се врти во конфигурацијата на каналот за издувни гасови, подебелите цевки треба да бидат. Во повеќето случаи, соодветна цевка изработена од галванизиран челик со дијаметар од 100 mm. Препорачаниот дел од оџакот за котли со различни капацитети:
2. Материјал. Оџаците се направени од лим. Овој материјал мора да биде високо отпорен на корозија и влага и висока температура. Затоа, едноставно галванизиран челик не е доволно, бидејќи температурата во оџакот на печки од цврсто гориво и камини надминува 500-700 степени. Затоа, за производство на цевки користи метал со висока отпорност на топлина и отпорност на корозија.
3. Дебелина на ѕидот Животот на оџакот изработен од челична цевка зависи од дебелината на употребениот метал. Користени листови од челик со дебелина од 0,25-1,0 мм. Колку е поголема температурата на гасовите што ја напуштаат печката, тогаш подебелиот метал мора да биде.

Тоа е важно! Поцинкуван челичен лим со големина од 2500x125 mm во градежништвото чини околу 600 рубли, со соодветно сечење од еден лист, се добива 8,75 метри цевка со дијаметар од 100 мм, цената од 1 м е приближно 68 рубли, што дава 60% заштеда!

Производство

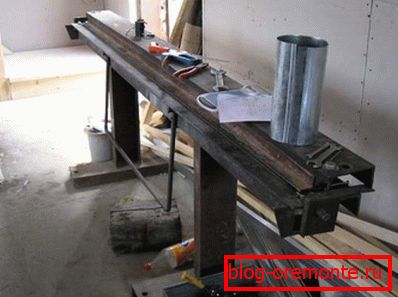

За производство на цевки од галванизиран челичен лим ќе биде потребен гумен или дрвен центар со доволна тежина за свиткување на метал. Во тој процес, се користат ножици за сечење метал, долг владетел, штипка за означување, агол и "пиштол" за виткање. Процесот на виткање е како што следува:

• Пред сè, металниот лист е поставен со користење линии за цртање на линии. Од една страна, делот е изработен во ширина од 340 mm, а другиот 330 mm, така што тие лесно може да се вклопат во едни со други за време на монтажата. Со правилно сечење треба да се добијат 7 ленти со должина од 1250 mm.

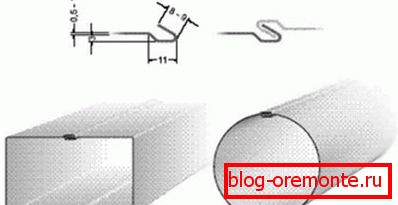

• Со помош на метален агол и чекан, двата рабови се свиткани под агол од 90 степени во спротивни насоки до ширина од 0,7 мм. Тогаш празнините се превртуваат и го доведуваат аголот на рабовите до агол од 135-145 степени, нежно тропајќи чекан.
• Работното парче се преместува во "пиштол", уред за изработка на обликуван облик на лим со дијаметар од 100 мм. Листот поставен на "пиштол", удар на чекан за да се добие саканиот облик на цевката.

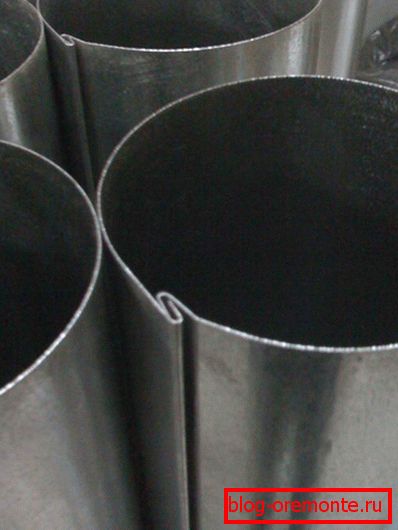

• Ивиците на работното парче се закопуваат меѓу себе и се ставаат на пиштолот. Со помош на гумен чекан местото на прилепување на рабовите на листот се прави рамно. Раскрсницата може да се зајакне со метални навртки, но ова ќе бара заварување.

Обрни внимание! За поставување на оџакот се потребни делови за вртење, кои се направени со сечење на прав цевки под агол. Ако ја исечете цевката под агол од 75 степени, тогаш кога ќе се закачите, се свртува на 150 степени, ако е под агол од 45 степени - вртење од 90 степени. За да се подобри ефикасноста на импровизираниот оџак, таа е завиткана во незапалив термален изолационен материјал.

Придобивки

Со доаѓањето на голем број фабрички производи за монтажа на галванизирани челични оџаци, потребата да се прават цевки со свои раце е намалена. Сепак, домашните цевки можат да ги намалат трошоците и да го најдат идеалниот дијаметар. Покрај тоа, тие се користат за опремата на канализацијата, така што способноста да се прават цевки со свои раце ќе бидат корисни во секојдневниот живот. Металните оџаци во споредба со другите имаат следниве предности:

• Лесни. Каналите за отстранување на чад од галванизирани цевки од домашни работи тежат многу помалку од тула или керамика. Затоа, да се инсталира овој тип на оџак не треба да им овозможат на фондацијата, цената на истурање што ги надминува трошоците за материјал и инсталација работа.
• Безбедност од пожар. Според прописите за градба, челичните оџаци се целосно безбедни за пожар. Висококвалитетен метал издржува греење до 900 степени, па затоа е погоден дури и за шпорети и камини со цврст гориво.
• Ниска цена. Оџаците направени од челик се најодморскиот начин за организирање на отстранување на чад, трошокот за инсталација е неколку пати помал од уредот од тули и керамички аналози.
• Лесно да се соберат. Оџак од галванизиран челик лесно може да се собере со свои раце во согласност со упатствата, со што ќе се заштедат пари потрошени за ангажирање на професионални работници.

Тоа е важно! Ефикасноста на отстранувањето на чадот зависи од точноста на собранието на оџакот. Квалификуваните мајстори советуваат да изберат главно вертикална конфигурација со најмал број на вртења. Секој столб елемент е пречка на патот на чад, намалувајќи го ударот.

Правила на собранието

За правилно да го соберете оџакот од галванизиран челик, треба да го означите изгледот и поставувањето на цевката. Според овој цртеж, неопходно е да се одреди колку цевки се потребни, и да ги пресечете во делови од потребната должина. Собранието се изведува на следниот начин:

1. Прво на сите, цевката за оџаци е поврзана со влезната цевка на грејачот користејќи специјален адаптер. Важно е да се обезбеди целосна затегнатост на зглобот.
2. По првиот сегмент, маичката е поврзана со колектор на кондензат и ревизија. Секој дел од цевката е вметнат во претходниот, а спојката е подмачкана со отпорни на топлина заптивната смеса и фиксирана со челична стегалка.
3. Во местата каде што цевката минува пречки во форма на ѕидови или тавани, исечете ги дупките и монтирајте ја кутијата отпорна на оган изработена од галванизиран челик или азбестни плочи. Просторот меѓу ѕидовите на цевката и кутијата завиткан со базалтни влакна или покриени со проширена глина.
4. Заштитниот чадор се става на врвот, а спојката со покривот е изолирана со заптивна маса или еластична пенетрација направена од гума. Ако материјалот за покривање нема отпорност на оган, се инсталира детектор на искра.

Обрни внимание! На покривот на канал за отстранување на чад се отстранува на растојание од 30-50 см од гребенот. За да се обезбеди нивото на влечење, висината на оџакот мора да биде 50 см над гребенот. Несоодветното поставување на покривот може да предизвика повратна турбуленција или назад.
