Инсталирање на бескорисни патишта на покривот на колкот -

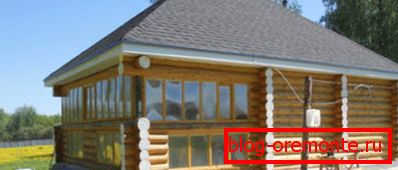

Сложената структура на бандажниот систем на покривот на колкот ги обесхрабрува занаетчиите од создавање со свои раце. Сепак, овој метод на преклопување е совршен за приватни куќи од мала големина во европски стил. Со цел да се изврши висококвалитетна инсталација на покривот на колкот со свои раце, неопходно е да се извршат подготвителни детали за дизајнот: да се изврши пресметката, да се изготви цртеж и да се примени обележување. Овие процеси бараат основно познавање на структурата на rafter рамката, градење на кодови за избор на агол на падина на кровни рампи.

Составот на покривни фарми

Рафте системот ги извршува функциите на рамката за поддршка, на кој лежи најголемиот дел од покривот. Нејзиниот главен елемент - носачи на носачи, хип покрив има 4 различни видови на скелиња:

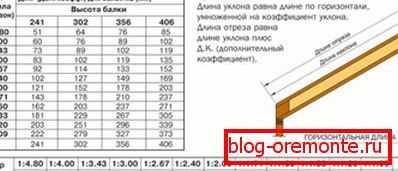

1. Дијагонални (аголни) рафтери. Дизајнот на носачот на покривот на колкот има 4 аголни ногарки. Тие го продолжуваат гребенот, поврзувајќи го со аголот на крајниот ѕид. На сметка на аголни рафтери, се формира косина на колкот, нивната должина го надминува аналогниот параметар на пристапите. Бидејќи дијагоналните нозе ја носат тежината на материјалот за покривање на колкот, како и прицврстени со држачи за фитинзи и завршуваат обични фабрики, за производство на потребните плочки со дел од 100x150 mm или двојни обични, 50x150 mm. Понекогаш стандардната должина на граѓа е помала отколку што е потребно, во кој случај е неопходно да се прават раце со раце кои се состојат од елементи. Пресметката на должината на дијагоналните нозе се врши со користење на посебен коефициент, со множење по должината на обичниот рафтер.
2. Обични (средни) рафтери. Дизајнот на хип покривот ги содржи повеќето од овие скелиња. За производство на бор борда е потребно со пресек од 50x150 mm прво одделение. Инсталација на обични нозе вклучува употреба на два методи на прицврстување - крути и подвижни. Врвот на планината, до гребенот на покривот со четири наклони, е направен според крут тип, за него се користат ноктите или металните плочи. Долниот, подвижен, го поврзува крајот на ногата со плочата за електрична енергија според принципот на лизгачот. Се разбира, можете да ги поправите решетките, користејќи само тврдиот тип на сврзувачки елементи, но тој не е во можност да го компензира намалувањето на дрвените структури.
3. Централни обични (средни) рафтери. Дизајнот на шест носачи на носачи не е како другите елементи на бандажот. Нивниот горен дел е скратена за да формира една рамнина со гребен и аголни рампи.
4. Кратки нозе (дами). Особеноста на narozhniki е дека сите од нив имаат различни должини. Авто-монтажа на муви се врши со помош на ноктите на дијагоналните сплавови. Колку е поблиску кратката нога до врвот на дијагоналниот гребен, толку е поголема нејзината должина. Чекорот помеѓу назначените жени ја одредува пресметката и шемата на покривот на колкот, како по правило, тој е помал од растојанието помеѓу обичните дрвца.

Залог на сигурност на системот на бандажи - елементи од ист пресек, изработен од ист материјал, со исклучок на дијагонални скелиња, чиј пресек треба да биде подебел.

Поддршка на структури

Дизајнот на рафти нозете не им дозволува да ја издржат тежината на покривот, а дополнителните потпорни елементи служат како помош во ова прашање:

• Mauerlat Mauerlat бар поставени на горните структури на појасот. Во логовите и логовите, улогата на Мауерлата се игра со горните круни, засилени со сидровите завртки. Во тули или гасни силикатни конструкции потребна е самата да се инсталира плочка за сирење на цементна армирана кошула. Многу е важно да се пресметаат приклучните точки на зракот, така што тие не се совпаѓаат со локацијата на скелетите. Силата на mauerlat се намалува со секоја дупка направена во неа, така што треба да ги правите само оние кои ја определија пресметката.
• Рај бегство. Стартувај - бар на кој или на кој начин се врши инсталирање на парови на пареа. Напречниот пресек на гребенот се одбира според напречниот пресек на сплавот, односно мора да се совпадне.
• Затегнување. Решетки на штици, кои ги затегнуваат дрвцата од секој пар помеѓу себе. Кровот со четири тонови е опремен со горниот или долниот спој. Ако вратоврката е поставена на високо ниво, таа се нарекува завртка, а ако е слаба, гредата е преклопена. Искусни мајстори за покриви следат едно правило: колку е поблизу здивот на гребенот, толку подебел треба да биде.
• Шкафове. Зрак што е вграден вертикално на таванските греди за поддршка на ногарницата или гребенот на куќата. Мансардниот покрив со четири чекори подразбира поставување на лавици во средишниот дел на стоп, поместени од центарот на просторијата.
• Под нозете. Дијагонално фиксни решетки кои ги спречуваат рафлерите да се разјаснат под сопствената тежина.
• Sprengel фарми. Елементи кои ги поддржуваат дијагоналните рафтери. Фарм се гради, поврзувајќи ги двата табли. Една од таблите го затегнува маурелата на две соседни страни, а втората го потпира рафтот.

Пресметката на компонентите на бандажниот систем се базира на тежината на покривот, големината на објектот што треба да се покрие и големината на попречниот пресек на изворниот материјал.

Пресметка на главните параметри на системот

Посебните компјутерски програми го олеснуваат пресметувањето на параметрите на системот на бандажи, но пресметката е прилично едноставна, бидејќи се заснова на Питагоровскиот темперамент на триаголници од десно. Шемата за пресметка изгледа вака:

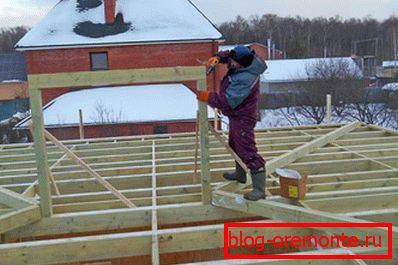

1. Прво, направете свои раце да ја измерите ширината и должината на преклопувачката структура. Потребно е да се користи една мерна лента за мерење, секое мерење треба да се направи двапати за да се избегнат грешките. Врз основа на добиените податоци се шематски цртеж.
2. Следната фаза е изборот на аголот на наклонот на покривот на колкот со колковите. Таа се одредува врз основа на користен материјал за покриви. Бидејќи меките плочки најдобро се прилагодени за покривање на падините на сложена форма, да речеме дека аголот е од 5-50 степени. Сепак, ве молиме забележете дека поостриот на падините, потребен е материјал за покриви, потешките единици за поддршка, толку е потешко да се изврши инсталацијата со свои раце.
3. Ако одлучите на падина, можете да ја пресметате висината на гребенот со множење на тангента на аголот помеѓу основата и рамнината на падините од должината на крајниот ѕид. Квадратниот мансардер покрив се пресметува во обратен редослед, врз основа на саканата висина на таванот.
4. За да се пресмета растојанието меѓу гребенот и крајот на настрешницата, треба да се пресмета плочата од производот на половина од должината на крајниот ѕид и висината на гребенот.
5. Површината на покривот може да се пресмета со додавање на површината на неговите падини, користејќи ја формулата за триаголникот и трапезот.

Пресметката на составот на бандажниот систем не само што ќе ви овозможи да ја купите потребната количина на градежен материјал, туку правилно да го одредите обемот на фондацијата, сепак, забележете дека материјалот за покривање мора да се набави со маргина од 15-25% за преклопување и потстрижување.

Резултатот од пресметките треба да биде детален цртеж и поедноставена шема за примена на обележувањето. Кварталниот покрив може да се изгради на готови проекти, ако го користите стандардниот агол на наклон.

"Златни" правила за кровери

Искусни господар кројачи велат дека системот на покривни бандажи со крајните колковите не е покомплициран од двојниот, ако ги следите правилата "златни" кои биле формирани во текот на долгите години на работа:

• Да се ​​користи за производство на штици од плочи и греди од истиот дел, односно рафтери и гребени носачи треба да се направат од 50х150 мм од таблата, плочата за напојување и креветот од 150х150 мм.
• Направете пресметка пред почетокот на инсталацијата на покривот, врз основа на постојано потврдени мерења.
• Јазлите на системот за фрлање треба да се рефлектираат во проектната документација и да се потврдат со пресметка на оптовареноста.
• Неопходно е да се избере дел од дрва во согласност со должината, тежината на покривниот материјал и површината што треба да се покрие.
• Со свои раце, инсталацијата се врши со помош на комунален работник, долго, тешки дијагонални скелиња е тешко да се инсталираат сами.

Четириаголниот покрив и јазлите на неговиот систем на ремени се прилично тешки за инсталирање, но отсуството на gables прави сигурна заштита од студ, ветрен и дожд.
