Изградба на белведер со пролеана покрив - цртежи и пресметки

Во текот на летото, додека во земјата, поголемиот дел од времето го поминуваме на отворено: работиме во градината, се сончаме, јадеме, ги поминуваме бучните друштва со пријателите. За да се скрие од сонцето за време на пладневината топлина или да се заштити од несоодветен дожд, во дворот е потребно белведер. Ова е зграда која служи како рекреативен простор, кој е секогаш подготвен да ги отвори своите гостољубиви раце за сопствениците и нивните пријатели.

Градинарски центри и градежни компании се полни со "профитабилни" понуди, гледајќи на кои мислите дека ова не е скапо задоволство. Сепак, вистинската вредност на потребните материјали и работа е многу помала, а резултатот на независна работа не може да се спореди со завршените примероци. За оние кои не мислат за заштеда и подобрување на нивните вештини за работа со дрво, подготвивме детални инструкции за тоа како да изградите белведер со покрив кој може да се инсталира независно или во прилог на куќа.

Избор на проект

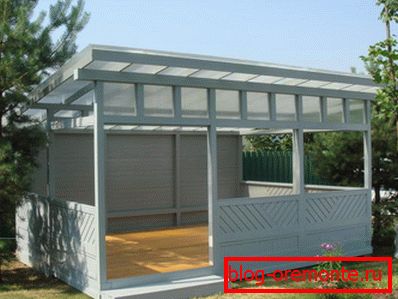

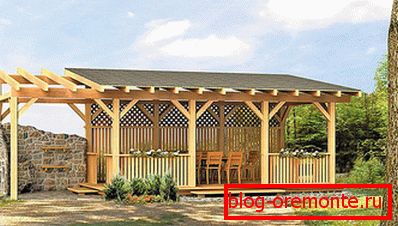

Пред неколку години, на врвот на побарувачката на потрошувачите, имаше октогански летниковци, сега нивното место го зедоа правоаголни варијанти, кои се прицврстени за куќата. За почетници градител, таква промена во модерен преференции е само рака - полесно е да се соберат структури во форма на правоаголник или квадрат. Покрај тоа, внатрешниот простор во белведер со таква геометрија се користи повеќе рационално, има доволно простор во него за да се приспособат на жар, мијалник, стационарна маса и софа. Во прилог на правоаголна белведер на бар со посно на покривот вели:

1. Ниска сложеност на проектот. Секој човек кој е оддалеку запознаен со школскиот курс на геометрија, ќе може да го прочита цртежот на идната Арбор. Со цел да се компонира тоа не бара посебно знаење.
2. Разновидност. Арбур со пролетен покрив се поставува и автономно, односно одделно, и како продолжување на постојните структури. Во двата случаи, изгледа органско. Белвесот кој е прикачен на куќата, од една страна, исто така е заштитен од ветер и дожд од ѕидот.
3. Минимални трошоци. Таквиот геометриски облик на структурата гарантира најефикасна потрошувачка на материјали и овозможува заштеда на работната награда. Мал агол на наклон на покривот ги минимизира трошоците за материјал за покривање.
4. Широка употреба. Пространа белведер може да се користи како летна кујна, трпезарија, место за настани и детски игри.

Интернетот на тематските локалитети содржи многу готови проекти со пресметка на материјали, планови за основање, вклучувајќи го и рамковниот цртеж, аголот на покривот и бандажот. Градежни без искуство, ве советуваме да ги користите.

Избор и подготовка на материјали

Ние се одлучивме за дрво, бидејќи е евтин, еколошки материјал кој се собира и продава речиси насекаде во Русија. За да ја направите економично избраната конструкција, одберете проект земајќи го предвид фактот дека стандардната должина на пилената дрва изнесува 6 м. Откако ќе ја проучувате линијата, проценете колку дрво е потребно за изградба. Ако големината на структурата ја надминува оваа бројка, ќе треба да купите бар со атипична големина, што е многу поскапо, или да ги направите компонентите на рамката. Ќе ви требаат:

• Бор дрво 100x100 mm;
• Необврзан одбор 40x150 милиметри;
• Ивица одбор 40x150 милиметри;
• Река 25x25 милиметри;
• Ондулин или друг кровен материјал, водоотпорниот филм;
• Крепежи (клинци, галванизирани завртки, агли);
• Микс за подготовка на бетон, песок, чакал;
• Рубероид

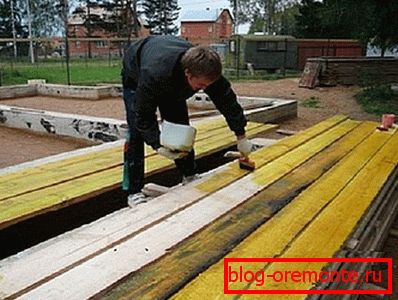

Бидејќи дрвото е природен материјал кој е слабо заштитен од штетници и бактерии, сите купени граѓа се третираат во неколку слоеви со антисептик со длабока пенетрација, на пример, Senezh Extra.

Тоа е важно! Ако планирате да инсталирате скара, скара или шпорет во белведер, лекувајте ги сите дрвени елементи со огноотпорни средства за заштита од пожар, оваа елементарна мерка може да спаси животи во случај на пожар.

Подготовка на градилиштето и поставување на темелите

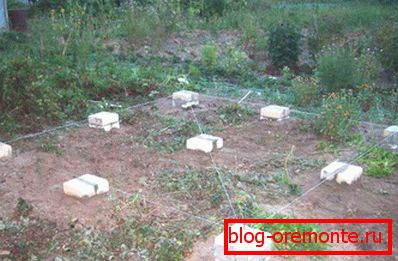

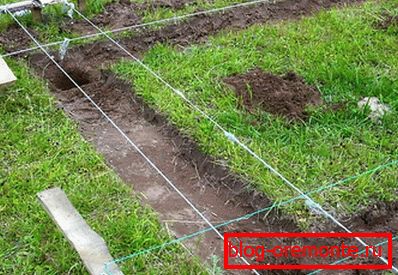

Изберете живописно место за изградба на белведер, исчистете го од туѓи предмети, израмнете го ако има таква потреба, искористување или трансплантација на растенија. Добро е ако долниот раб на едношалтерскиот покрив за белведер ќе биде сместен над работ на заплетот, бидејќи дождовница ќе тече таму, формирајќи локва. Кога ќе биде избрано и исчистено место, означете го со мерна лента, штитници и штипки, означете ја локацијата на столбовите на столбовите, за правоаголна белведер, треба да бидат најмалку 6, да земат лет помеѓу поддржувачи еднакви на 1,2-1,5 m.

Откако внимателно го разгледате цртежот, ја завршите ознаката и ја проверувате неговата исправност, можете да почнете да ја пополнувате фондацијата. Може да се пресмета потребниот волумен на бетон, знаејќи го бројот на столбовите, нивната длабочина и големина. На места означени со штипки, копање дупки во длабочината на замрзнување на почвата (50-60 см во централна Русија) со вежба, направете обложувалница 25x25 cm, висина од 20 cm од третираните плочки. бетонска мешавина. Многу е важно да се измери крајот на столбовите на фондацијата на ниво на градба. Откако ќе ги наполните дупките со бетон, оставете го темелот 3-5 дена за да се зајакне и да се зајакне.

Инсталација на рамката со арбор

Додека основата се стврднува, губејќи време, означете ги елементите на рамката, исечете ги и процесирајте со електричен авион. Запомнете, за да го поставите аголот на падините на покривот, предните вертикални места мора да бидат повисоки од задниот дел. На пример, ако сакате таван од 2,3 m, тогаш на врвот на покривот треба да има висина од 3 m. Кога основата се стврднува, стартувајте го собранието по следниот редослед:

• Отстранете ја косината од столбовите и инсталирајте ја хидроизолацијата на нив. За да го направите ова, намалување на плоштадите од 30x30 см од рубероид и ставете два слоја на секоја поддршка. Можете да ја прекриете главата со битумен.

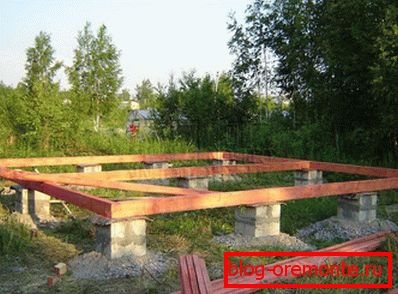

• Инсталирајте го долниот дел на рамката. За да го направите ова, краевите на зракот се третираат така што прицврстувањето се добива според принципот "трн-жлеб" и е затегнат со метални држачи.

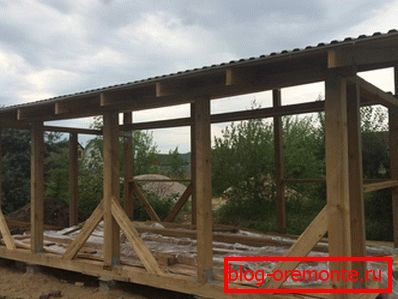

• Поставете вертикални столбови на рамката за да го поставите аголот на покривот на белведер. Тие, како столбовите на фондацијата, треба да бидат шест. Додека нема горниот мускулест, ги зацврстуваме со привремени загради, така што рамките да стојат строго вертикално.



• Извлечете ги врвовите на исправите. Исто така се изведува како дното. Ако е полесно да користите метални агли за прицврстување, користете ги. Осигурајте се да го задржите правоаголниот облик на белведер, измерете ги аглите на нивото на зградата.
• Монтирајте ги подните плочи од плочки со висина од 80-100 см. Забелешка, колку е поголемо растојанието меѓу нив, подебелите плочки треба да бидат. Кога логовите се изложени, одете на подот. За ова можете да го користите посебен жлеб платформа, сепак, неговата цена е доста висока. Со цел да се спаси, се постават вообичаените остри плоча, обработени од авион.

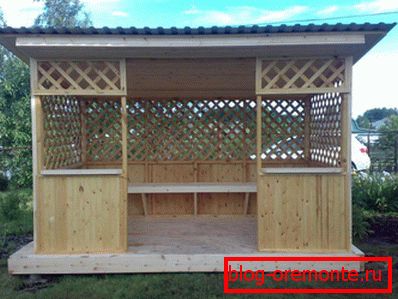

• Инсталирајте го оградата на дрвото, прицврстувајќи ја со агли на вертикалните потпирачи. Ако цртежот на проектот предвидува поставата на дел од отворите, направете го тоа. Декоративната обвивка на решетките со празнини изгледа многу импресивно: ќе го заштити и ќе го остави чувството на слободен простор од сонцето.

На ова собрание на рамката е завршено, време е за изградба на покривот.

Структура на покривот

Кровот, кој се состои од еден наклон - за белведер е наједноставната монтажа на покривот, која сепак ефикасно ги заштитува оние под него од врнежи и ќе создаде пријатна сенка. За да го пресметате аголот на наклон, можете да користите специјален калкулатор за изградба. Следете ги инструкциите од чекор по чекор:

1. Најпрво ги пресечете нозете. Нивната должина треба да содржи резерва за два настрешници од 40-50 см. Земете еден рафтот, подигнете го и обележете ги исеките за прицврстување на горната рамка на рамката. Ова ќе биде модел за останатите нозе, тие се направени според еден примерок.

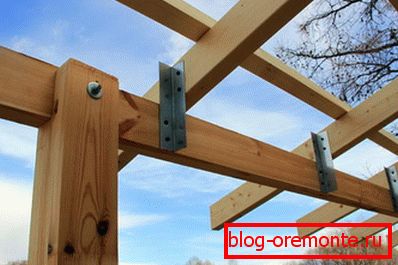

2. Зашрафете ги задните и предните сплавови со клинци и метални агли на греди, следејќи го избраниот агол на наклон. Помеѓу нив, повлечете ја риболовната линија или стринг, тоа ќе стане ниво со кое ќе ги измерите и поставите преостанатите носачи на носачи.

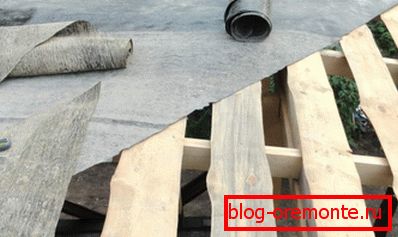

3. Протегнете го ролот со водоотпорен филм и пресечете ги лентите. Прицврстете ги, без да влечете, на дрвјата со градежен спојувач. Преклопување на лентите на филмот едни со други за 10-15 см. Колку е помал аголот на наклон на покривот, толку пошироко треба да се преклопуваат.



4. Наместете го кутијата со необврзани плочки со висина од 20-30 см, ако употребувате ондулин како материјал за покривање, за метална плочка, направете ја гајбата поретко.
5. Започнете со инсталација на материјалот за покривање како што е препорачано од производителот. Користете го хардверот што се испорачува со него. Исто така, набљудувајте преклопување помеѓу листовите од 10 см. Ве молиме имајте предвид дека аголот на наклон на покривот одредува кој материјал може да покрие.



6. Прицврстете ги ветените плочки на краиштата на белведер со потпрена покрива, опремувајте со систем за одвод.

Работата е завршена! Арбор приврзан кон куќата ќе стане стилски декорација на градината или на дворот на приватна куќа. И фактот дека тоа е направено со свои раце е причина да се фалат со гости!
