Како да направите бандаж систем

Градење на нова куќа е тежок и комплициран процес. Ова е особено точно за дизајнот и инсталацијата на фронтон покрив, кој треба да ги заштити жителите од дожд и снег. Благодарение на модерната технологија, инсталацијата на многу делови и структурни компоненти на зградата може да се врши самостојно, без ангажирање тим од специјализирани работници. Кога домашните сопственици одлучат да ја направат инсталацијата на покривниот систем со свои раце, треба да научите за сите нијанси, бидејќи правилно инсталиран покрив ќе заштеди време и пари.

Од што се состои

Секој знае дека фронтот на покривот има облик на триаголник кој се состои од две правоаголни половини подеднакво распоредени едни на други, фиксирани со систем на бандаж одвнатре. Следствено, создава ефект на природно и автономно чистење на површината под влијание на гравитацијата од дожд, снег, град, лисја и нечистотија без учество на надворешни сили. Пред да направите систем на бандаж, треба да ги знаете неговите основни структурни компоненти.

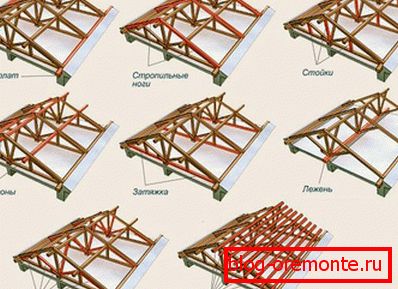

Рафте системот се состои од неколку компоненти:

• Награда - дрва со напречен пресек од 100-150 мм, монтирана на потпорни ѕидови околу периметарот на зградата за да се дистрибуира товарот креиран од системот на бандаж.
• Kone - зрак што ги поврзува сите ногарки на едната линија заедно на самиот врв на покривот за да ја одржи структурната стабилност и стабилноста при силни ветрови.
• Подигнете ги нозете - дрва или плочка со напречен пресек од 100-150 mm, кој е поставен под агол на мауерлата, создавајќи рамнокрак триаголен облик. На овој начин, целото оптоварување пренесено од покривот и целата структура е рамномерно распределено на плочата на моќност и на товарот на ѕидовите. Во зависност од тежината на материјалот за покривање, рабните нозе се поставени 60-120 мм одделно.
• Sves - испакнати од ѕидот со 400 mm од структурата за да се создаде гранка од ѕидовите на дожд или се топи вода.
• Лаже - зрак со дел од 100-150 mm, кој е на ниво на mauerlat паралелно со гребенот за да се создаде дополнителна поддршка за тежината пренесена на неа од столбовите на покривот.
• Подкосы - Затегнување за да формира цврста структура за големи распони.
• Фили - плочи кои се поставени како продолжение на скелетите за формирање на наклон на покривот во случај на кратки ногарки.
• Шкафове - шипка со дел од 100-150 мм лоцирана во вертикална положба меѓу внатрешните ѕидови или лежејќи и спојката на гребенот со рафти нозете, за пренос и дистрибуција на целата маса на конструкцијата.
• Затегнување - долното светло - вкрстувачката линија што ги поврзува двата долни краја на рабните нозе за да се спречи целата структура да се одвои на страните.
• Дебелината - плочи или решетки за зајакнување на системот на кров и инсталација на кровна покривка.

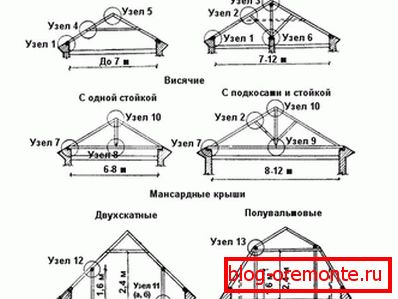

Во зависност од присуството или отсуството на одредени структурни елементи, постојат два вида на носачи - овие се виси и најлон рафтери, како и нивната комбинација.

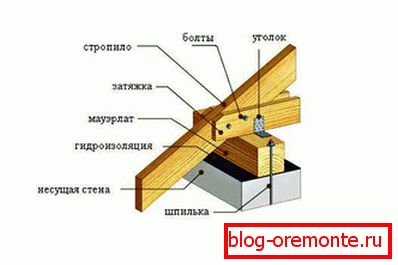

• Висечки рафти - постави кога висината на надворешните ѕидови е помала од 10 метри со пристојна дебелина и без внатрешни ѕидови-партиции. Овој вид на дизајн треба да се надополни со затегнување на основата на скелетите.
• Суспендирани рафтери - инсталирани со висина на надворешни ѕидови поголеми од 10 метри со присуство на внатрешни колонски потпирачи, кои се поставени на подлогата или потпорниот зрак.

Кога сте го одбрале типот на бандаж, можете да продолжите со пресметките.

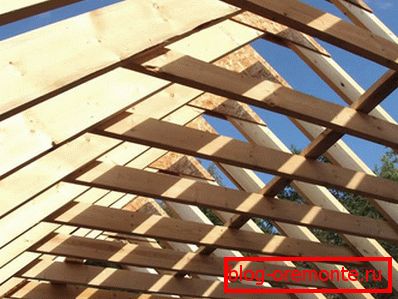

Димензионирање

За правилно пресметување на големината и обликот на покривот треба да се следат одредени правила.

Обрни внимание! Секој фронтен покрив треба да има агол од 5 до 90 степени, инаку инсталацијата ќе биде многу тешка и со понатамошни проблеми за време на работата на куќата.

Во случај на чести и поројни дождови во областа на градежништвото, можете да создадете наведнат покрив, каде што горниот дел има благ наклон, а долниот со остар наклон. При изборот на аголот, исто така, треба да размислите за брзината на ветерот - поостриот агол на покривот, толку повеќе ќе изгледа како пловење на бродот. Така, потребно е да се избере просечната големина и висина на скелетите, земајќи ги предвид сите временски фактори и масата на покривната пита.

Пронајдете ја областа на еден наклон на покривот:

Област на рампата = должина на рампата помножена со ширината на рампата

Со ова:

Ширина на наклонот = должина на ѕид + должина на пролизгување помножена со 2

Висината на наклонот во овој случај е еднаква на должината на сплавот.

Бројот на сплавови ќе се пресмета со формулата:

Бројот на раб нозете е еднаков на двојно поголема ширина на наклонот, поделена со чекор меѓу скелетите.

Сега го пресметуваме дозволеното оптоварување:

Тежината на покривот е еднаква на збирот на тежината на сите слоеви на покривот по 1 квадратен метар. Исто така е неопходно да се додадат 10% од добиената бројка.

Ние го додаваме оптоварувањето од влијанието на факторите на околината и аголот на наклон на покривот до добиената вредност. Во зависност од овие податоци, треба да го изберете материјалот за да креирате систем на бандаж.

Инсталација

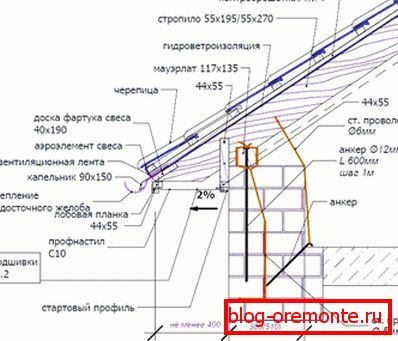

Во случај на бетонски или тули, се изведува монтажа на плоча за електрична енергија. Ако структурата се состои од логови или дрва, горниот дел од ѕидот ќе игра улога на плоча.

Метални шипки се монтирани на бетонска или тула конструкција до врвот со чекор од 1-1,3 m со попречен дијаметар од 1 cm и со врежан теми на нив, и по нивната целосна инсталација, плочата за моќност се става на врвот. Исто така, треба да креирате водоотпорен слој помеѓу мауерлата и ѕидот за да се спречи влезот на влага и вода. Ѕидовите на пена бетонски блокови во зглобовите треба дополнително да се зајакнат и да се истурат со бетон од 200-300 mm.

За конструкција со прифатлива маргина на безбедност, користете маурелат во вид на шипка со пресек од 150 мм. Се поставува на навртни шипки во областа на горниот раб на ѕидовите (специјален канал за Мауерлат) на водоотпорниот слој. За долгите ногарки со голема тежина, можете да инсталирате дополнителна поддршка со акцент на сонцето.

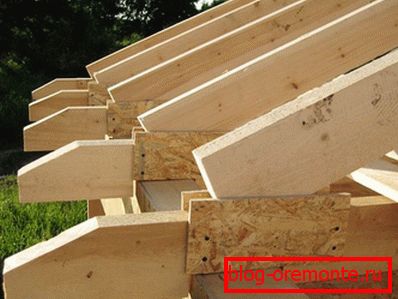

Сега можете да продолжите со инсталирањето на носачи на носачи со комбинација на најлонски и виси системи. За да го направите ова, земете греди со димензии од околу 50-70 x 150-170 x 6000 - In9000 mm и направете го првичниот образец на една рабна нога, по што останатите дрвени дрва ќе бидат креирани подоцна.

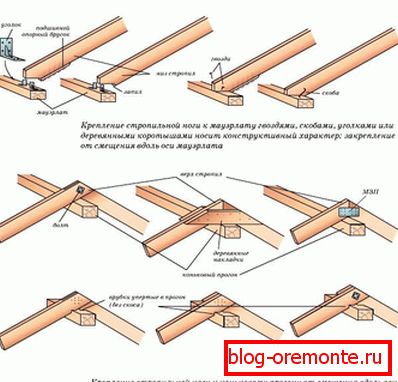

Откако ќе се добие потребниот број на фабрики, може да започне инсталирањето на rafters на плочата за струја. Дополнително поврзете се со гребенот со ноктите и со преклопување на зраците со завртки за самопреслушување. Во случај на инсталација на најлонски систем, неопходно е да се инсталираат потпорите под рафтерите со претходно утврден чекор во фазата на проектирање. По завршувањето, сплавот е поврзан со гребенот на врвот на гредите со загради, завртки или метални агли.

Сега е неопходно да се даде цврстина на структурата со поставување на долниот затегнување и горните завртки. Ако во подрачјето на живеење често има силни ветришта и бури, покривот може да се зајакне со дијагонални врски со едноставни табли.

После тоа, лајтката е инсталирана на хоризонтот и кровната покривка е инсталирана. За гајби користете суво дрво без пукнатини и јазли, кои почнуваат да се инсталираат во близина на гребенот со насока од врвот до дното. Значи инсталација на двете страни се изведува за да се добие добра површинска тврдост.

Така, систем на бандаж на покривот од гаража или мала зграда се создава без вклучување на тим од специјалисти и со значителна заштеда на пари.
