Како да се изгради хип покрив со свои раце - уредот и

Занаетчискиот занаетчија може да направи многу грешки при изградбата на покривот на хип-типот. Причината не е дури и сложеноста на дизајнот или инсталацијата и неточната имплементација на подготвителната работа во дизајнот. Секој професионален градител знае: да се намали еднаш, треба да се измери најмалку седум. Затоа, хип покривот е изграден со свои раце само врз основа на инженерска пресметка и план составен на него. Следно, прочитајте како да ги пресметате основните параметри на покривот, изберете го пресекот на неговите елементи и правилно извршете ја инсталацијата.

Дизајн карактеристики

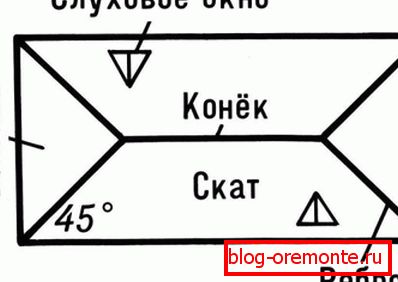

Хип покрив - еден од видовите хиларни. Ако погледнете на куќа со таков покрив на врвот, неговата форма ќе личи на запечатен плик. Две падини на помала површина во форма на триаголник се нарекуваат хип. И другите две имаат трапезоидна форма и поголема големина. Уредот на покривот од хип подтип се состои од следниве јазли:

1. Скејт. Ова е врвот на покривот, линијата која фармите ја формираат на нивното раскрсница. Особеноста на гребенот на покривот на колкот е дека неговата должина е помала од должината на преклопувачката структура.
2. Хип. Валмите се нарекуваат триаголни падини кои се наоѓаат над крајните ѕидови. Тие го заменуваат фронтот и се формираат со дијагонални и средни скелети.
3. Скатов. Кровен покрив помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Ребра Ребрата се агли формирани во зглобовите на колковите и трапезоидните зраци. Бројот на рабови на хип покривот се совпаѓа со бројот на дијагонални сплавови, односно има вкупно четири.
5. Систем за одводнување. Дренажата, која се состои од канали, цевки и олуци, е неопходна за испуштање вишок течност од површината на хип покривот во канализациона бура.

Ве молиме имајте предвид дека хип-типот на кровниот уред не дозволува да се изгради сведување, бидејќи две дополнителни падини значително го намалуваат таванот во просторијата под подот.

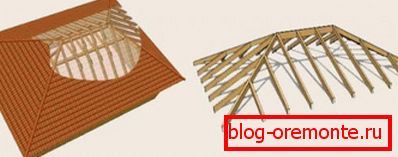

Рафтери и потпорни елементи

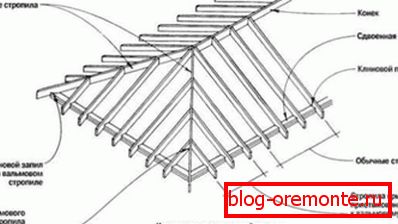

Системот на хип-фронтот е поинаков од двојниот наклон, комплицираната конструкција на рампи бара поголем број на елементи. Тоа вклучува:

• Рај бегство. Зрак на кој се поврзани површините на покривот.
• Дијагонални рафтери. Четири ногарки нозе кои ги формираат ребрата на колковите. Од крајот на скејтот, тие заминуваат во аголните зглобови на Mauerlat, поврзувајќи се со Mauerlat. Нивната должина е подолга од онаа на обичните рафтери, па за нивно производство тие користат двојни плочки или материјал од поголем дел. Интересно, аголот на дијагоналните носачи на нозете е понежен од средните, не треба да се заборави ова при изработката на цртежите.
• Средни или обични рафтери. Нозете на нозете, кои го фиксираат врвот на гребенот, а крајот на маурелата.
• Централни обични рафтери. Шест рафтери, кои се приклучуваат со крајот на гребенот и дијагоналната рампа. Макотрпната единица на банд систем, чија инсталација бара внимание и точни означување.
• Кратки нозе или дами. Кратките ногарки не се во допир со гребенот во горниот дел, тие се прикачени на дијагоналните сплавови. Колку е пониска скалата, толку е помала нејзината должина.
• Затегнување. Скокач помеѓу обичниот бандаж, направен од дрва. Затегнувањето кое се наоѓа на врвот на покривот, веднаш под гребенот, се нарекува болт. И како што е помалото затегнување, фиксирано во основата на сплавот, користете го подот.
• Rack Вертикално монтирана дрва која го поддржува гребенот, пренесувајќи ја тежината на покривот на логорите. Во некои отелотворувања, багажникот на решетката е инсталиран во средината на rafters за да се ослободи центарот на таванот соба.
• Структура или подред. Поддршката е фиксирана нормално на рампери. На ножот ги штити дрвцата од доделување, неопходно е должината на покривите да биде повеќе од 4,5-5 м.
• Sprengel Sprengelnoy фарма наречен уред кој е неопходен за поддршка на дијагоналните бандаж нозе. Се состои од два греди: еден ги поврзува двете страни на мауерлата, а вториот се потпира на првиот и дијагонален гребен.

Искусни господар кровници велат дека кровниот систем ќе биде сигурен само ако го користите истиот материјал, истиот дел и истиот метод на прицврстување за производство на елементи.

Пресметка и дизајн на работа

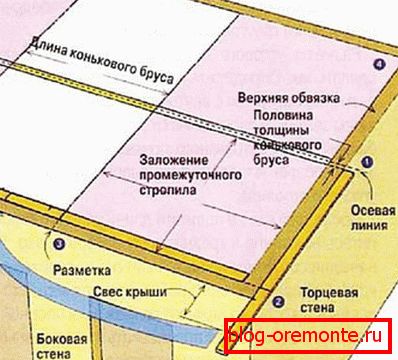

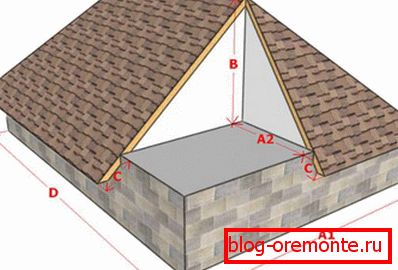

Пред да се изгради хип-тип на покрив, потребно е да се изврши пресметка на елементите на неговата структура. Пред започнување на пресметките, се планира шема на преклопувачка куќа со сите познати димензии. Следно, користејќи едноставни геометриски формули врз основа на теоремата Пифагора, утврдете:

1. Висината на скејт. h = b x tg? / 2, каде што b е должината на структурата помеѓу носачите од предната страна, а? - аголот на падините.
2. Должината на обичните сплавови. e = b / 2 x cos?, каде што b е должината на структурата помеѓу носачите од предната страна, а? - аголот на падините, е - должината на обичните ногарки.
3. Квадратни лизгалки. S = 2ea, каде што S е вкупната површина на падините на покривот на колкот, e е должината на обичните сплавови и е должината помеѓу нозете по должината на должината на конструкцијата.

За стандардни вредности на наклон на падини на шарки на покривот, постојат табели со коефициенти со кои можете да ја пресметате должината на дијагоналните рафтери без пресметки, знаејќи ја големината на ранг и датотека. Чекор меѓу парови на панталоните исто така се осврнува на референтните материјали, фокусирајќи се на типот на дрвото, неговата дебелина и должината на падините. Резултатите од пресметките се применуваат на цртежот, според кој последователно се прави обележување.

Монт Мурлат

Mauerlat - основа на која се инсталира покривот. Mauerlat е потребен за да се дистрибуира тежината на покривот околу периметарот на логорите. Најчесто за неговото производство користат дрво од тврдо дрво. На потешки и посложени структурата на покривот, поголем дел мора да биде. Во повеќето случаи, соодветна борова шума, која е со големина 150x150 mm или повеќе. Mauerlat постави пред да се изгради куќа во следниов редослед:

• Мерете и исечете ја лентата со потребната должина. Во аглите, мауерлата е поврзана "во шепа". За да исечете жлеб под планината, треба да ставите мапа.
• Во горниот ред на ѕидарот, дрвата се изработуваат од штици и се истураат со вискозен бетон во кој се вметнуваат метални куки за фиксирање на јадната шипка.
• По поставувањето на бетонот, потребно е да се создаде водоотпорен слој помеѓу него и маурелата. За да го направите ова, бетонот може да се нанесува со битуменска мастика или да се намести површината на ферман со покривен материјал.
• Третирајте го дрвото со антисептички препарат, длабоко пенетрационо противпожарно и водоотпорен лак.
• Означете и вежбајте дупки во метална плочка за метални столпчиња.
• Лизнете ја шипката врз шипките и цврсто затегнете ги завртките за прицврстување.

Важно е секоја направена дупка да ја намали силата на плочата за моќ, па затоа не треба да користите голем број столпчиња и строго е забрането да се пресечете во неа за монтажни скелиња!

Процес на градење

Кровниот покрив е изграден со свои раце во согласност со јасна инструкција која ја опишува секвенцата на секој чекор. За резултатот да се оправда времето и потрошените материјали, работата треба да се изврши според технологијата:

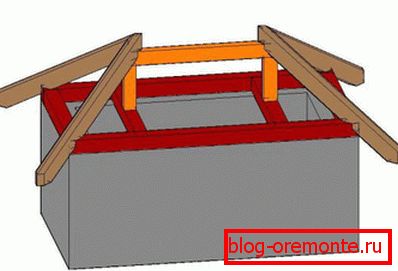

1. Инсталирање на пукнатини. Преклопувачките греди може да се користат како drawbars, потребни ни се најмалку два такви елементи за да ги инсталираме полиците на нив. Искусните занаетчии градат бран на греди за да изградат систем на бандаж поудобно и побезбедно.
2. На монтирање се поставени две рамки. Доколку е потребно, полиците може да бидат повеќе, но без потреба да се направи постројката потешка. Додека системот не добива стабилност, рамките се фиксираат вертикално со привремени држачи.
3. На рамките е поставен гребен носач, прицврстувајќи го со долги нокти. Обичните носачки нозе се прикачени на носачот со метални облоги или агли.
4. Монтирани централни средни рафтери на колковите на колкот, а потоа на дијагоналните носачи на двојните плочки.
5. Поправете ги крајните штитници, темни, котли и ветар одбор на една или две рампи.
6. Контејнерскиот сандак е монтиран, а мембраната на бамперната бариера е поставена на неа со ленти и е обезбедена со градежен спојувач.
7. За да се изгради хип покрив, почесто се користат меки покриви, бидејќи со својата помош е полесно да се покријат падините на комплексната геометрија. За материјалите за покриви од овој тип неопходно е да се направи континуиран гајба од листови од шперплочи отпорни на вода.
8. Со помош на специјален нерѓосувачки челик со гумена шапка, покривниот материјал е фиксиран на лајсни. Тие имаат листови со преклопување од 10-15 см за да се заштитат од пенетрација на влага. Забелешка, колку е побрз наклонот на покривот, мора да се почитува повеќе преклопување.
9. Откако ќе се постави покривниот материјал, покривот може да биде изолиран однатре, опремен со прозорци, олук и оџак.

Кровниот покрив е најсоодветен за чесна конструкција, но за да се изгради самиот, потребни се пресметки, дизајн и трпеливост, без кои невозможно е да се успее.
