Како да се постават на оџак од тула со свои раце - дијаграм

Повеќето приватни куќи кои се користат за постојан престој, опремуваат сите видови грејни апарати. Котлите, шпоретите и камини, без оглед на видот на гориво што се користат, треба да бидат опремени со канали за димните издувни гасови преку кои преостанатите производи за согорување се пуштаат во атмосферата. Туличката оџак се смета за класика за изградба на печки и, и покрај изобилството на аналози од поевтини и достапни материјали, останува најпопуларниот начин да се ослободи од чад.

Изградба

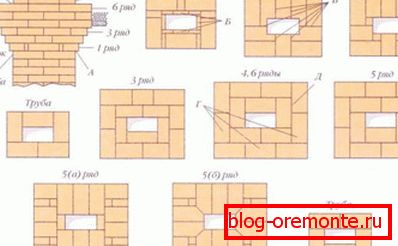

На прв поглед, се чини дека тулички оџак за греење котел или огниште е само вертикално свиткана цевка. Овој впечаток е измамен, бидејќи за системот за отстранување на чадот да работи правилно, треба да му дадете на цевката одредена форма и должина. Уредот од тула оџак се состои од следните делови:

• Монтирана цевка. Овој термин се однесува на областа на оџакот, прикачен на печката на котел или огниште. Почнува од ѕидот на грејачот и завршува со 5-6 редови до преклопување на интерфејсот. Поставување на монтирање монтирани со задолжително следење на лигатура на зглобовите помеѓу цигли.
• Реилинг. Пената се нарекува ширење на оџакот, почнувајќи од 5 до 6 редови пред преклопување и завршувајќи по нејзиниот премин. Поставувањето на fuzz се врши со вметнување на тули, со што се зголемува надворешниот периметар на цевката за 250-400 mm.

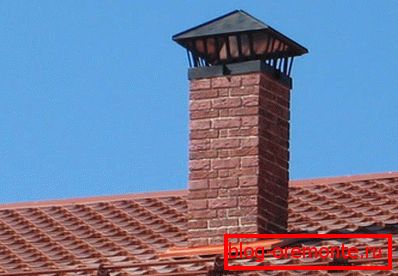

• Рајзер. Терминот "столб" се однесува на вертикалниот дел од оџакот, минувајќи низ таван до покривот на куќата. Поставувањето на столбот е рамно со лажица, крст или синџир на лигирање на рабовите.

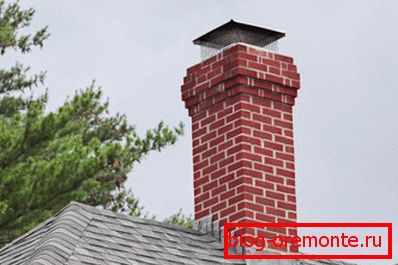

• Вид. Витер нарече уште една проширена тула оџак, почнувајќи веднаш по повлекувањето на покривот. Овој дел од цевката е поширок од столбот од 100 mm на секоја страна, кој служи како сигурна заштита од влага на влага во јазот помеѓу оџакот и покривот.
• Вратот. Рамен дел на цевката, почнувајќи по видрата и соодветно во големина на столб, се нарекува вратот.

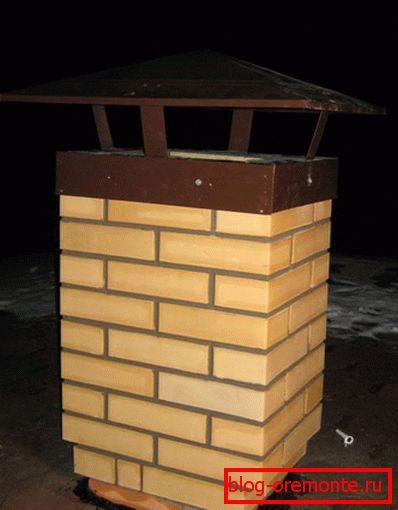

• Капакот. Брик од оџаци завршува со два реда на ѕидање, направени со продолжение. Овој дел од цевката се нарекува врв. На него се става дефлектор или ветерна лопатка за да се заштити водата и остатоците од влегувањето во каналот за издувни гасови.

Тоа е важно! За да дизајнирате ефективен тулички оџак со свои раце, треба да следите три главни правила: да ја набљудувате истата големина на каналот за отстранување на чад низ целата должина, да изберете дел во согласност со волуменот на котелот или печката и да ги избегнувате врти и внатрешни ќошиња.

Избор на материјал

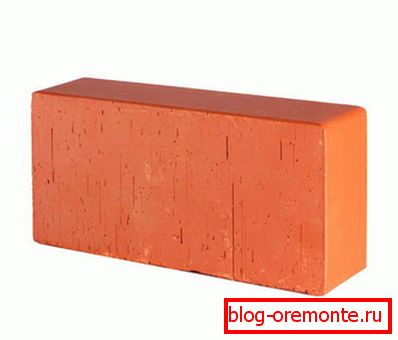

Изградба на оџакот, треба да се грижите за изборот на квалитет и погоден за изведба на материјалот. Професионални печки препорачуваат црвени цврсти тули. Ширината на една тула е 125 мм, земајќи ги предвид сантиметарските споеви меѓу него, користејќи го овој материјал изложуваат тула од оџак 140x140 mm, 14x270 mm или 270x270 mm. При инспекција на тула кога купувате, обрнете внимание на следните карактеристики:

1. Едноставност на боите. Висококвалитетната тула има обединета, богата црвена боја. Присуството на бело цут, нечистотии укажува на присуство во составот на вар, ниско-квалитетна глина и други нечистотии.
2. Интегритет Сила - главен критериум за избор на материјал за изградба на оџакот. Ако пукнатини и чипови се наоѓаат на површината на тули, тогаш, најверојатно, тоа е направено без согласност со технологијата на ниско-квалитетни суровини.
3. Големини на појавување. За време на инспекцијата треба да се измери неколку случајно избрани цигли со влакно и да се провери големината на усогласеноста со стандардот ГОСТ за овој тип градежен производ. Масонски тули со различни големини изгледа невешт и не служат долго.
4. Точната геометрија. За да ја потврдите точноста на геометриската форма, земете две тули и применувајте се еден на друг. Ако меѓу нив не се формираат празнини и празнини, можете безбедно да ги купите.

Обрни внимание! Тула е материјал отпорен на топлина способен да издржи температура од 400-500 степени, на кој чадот што поминува внатре се загрева. Така што шевовите не станат слаба точка на оџакот, користете решение базирано на глина или специјални суви мешавини препорачани од производителите за изградба на печки. Ширината на шевовите се смета за важен критериум за квалитетот на ѕидањето, толку е послаб.

Собранието секвенца

За да се изгради тула оџак со свои раце бара посебни знаења и вештини, па најчесто изградбата на цевката, како огниште или шпорет, се изведува со професионален шпорет. Квалификувани занаетчии создаваат комплексни, функционални дизајни во вид на змија за поефикасно загревање, опремување канали за довод на воздух и прозорци. Каминистичкиот оџак од наједноставниот дизајн е како што следува:

1. Под локацијата на огништето, шпорет или котел се прелива фондацијата, а не поврзана со главната. Висината на филерната база се пресметува врз основа на тежината на шпоретот и оџакот. Обично, дебелина од 30-50 см е доволна, доколку е потребно, темелот е армиран за зајакнување.
2. По изградбата на печката или инсталацијата на уредот за греење, почнете да се поставите грабне цевка. Поставувањето се врши со строго почитување на преврски. За да се намали бројот на исечоци, се користи лигатура на лажица.
3. За 5-6 редови до таванот почнуваат да се шират пената. На ова место, димензиите на цевката се прошират на 250-400 милиметри преку употреба на четвртини од тули. Тие се ставаат во внатрешноста на клипот на таков начин што внатрешната површина на каналот за отстранување на чадот останува рамна. Создавањето на џуџето се одвива во 5 реда, од кои последниот е поставен со цврсти цигли со почитување на облекувањето.

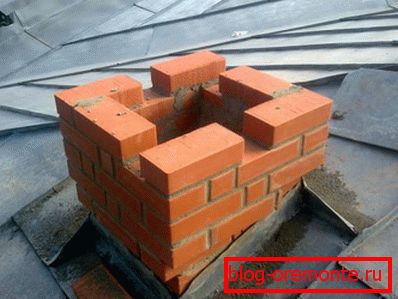

4. За време на работата во таванот, поставете ја одводната цевка, чија димензија е еднаква на ширината и должината на монтираната цевка. На падините на покривот меѓу сплавот сече дупка за излез на оџакот однадвор.
5. По столбниот столб над решетките 1-2 линии, вирот почнува да лежи. Во зависност од геометријата и наклонот на наклонот, тоа е еднострано или мултилатерално. Видјаната се состои од 9 реда на тули, од кои секоја е една четвртина поширока од претходната. Во последниот ред треба да се набљудува соодветна лигатура меѓу шевовите.
6. Следно, изгради вратот на оџакот и капачето. Носете шапче на врвот.

Тоа е важно! Во процесот на вршење на fuzzing, вид и правење на врвот, потребно е да се намали тула за да се добие потребната големина. За да се обезбеди мазност на внатрешната површина на каналот за издувни гасови, потребно е да се изврши уредно и рамномерно сечење. Мастерите на рерната со искуство на едно движење се делат тули до саканата големина, меѓутоа, полесно и побрзо е да се користи машината за мелење и сечење.

Инсталација грешки

Пресметките направени за време на изградбата на тула од оџак од непрофесионален мајстор доведоа до финансиски загуби, пожари и зголемен ризик од труење со јаглерод моноксид. Тешко е дека по завршувањето на дизајнот е невозможно да се поправат дефектите, најчесто единствениот излез е целосно расклопување и реконструкција на цевката. Честите проблеми во работата на мајсторите за отстранување на чад веруваат:

• Несоодветен материјал. Независно или со цел заштеда на пари, сопствениците на куќи кои градат сопствени оџаци користат шупливи, силикатни, рециклирани цигли. Употребата на оџак од такви материјали е небезбедна.
• Промена на каналот. Поради промената на големината на каналот, силата на оџакот се намалува, седиментацијата на саѓите се јавува и се појавува метеж во внатрешноста на цевката.
• Недоволна должина на вратот на цевката. Поради оваа грешка, силата на ударот во ложиштето е намалена, за да се отстрани овој проблем, доволно е да се зголеми висината на оџакот на препорачаната.
• Неточна форма на канал. Најдобра форма на каналот за отстранување на чад - круг или овален, кој работи со цигли, е многу тешко да се постигне таква геометрија. Затоа, цевка од тули прикачена на правоаголна или квадратна форма. Ако внатрешната површина ќе има голем број агли, чекори, саѓи ќе се решат на нив.

Каналите за издувни гасови од тули ќе траат еден век, ако не заштедат на квалитетен материјал и ќе се усогласат со технологијата. За да избегнете проблеми со работата на грејачот, нарачајте дизајн на оџак од искусен господар.
