Како да се пресмета дијаметарот на цевката: одредување на

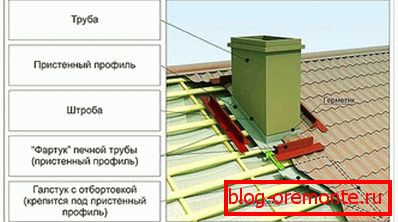

Правилната пресметка на параметрите за дупка на оџакот е предуслов за безбедно и ефективно функционирање на системот за греење инсталиран во вашиот дом. За да сториме сé што е правилно, предлагаме да се запознаеме со основите на дизајнот на каналот за чад, како и со шемата на уредот од нејзиниот надмерен дел.

Обрни внимание! Треба да се напомене дека само-пресметката е ефективна само ако е направена со барањата на производителот на опремата за греење што се користи во куќата.

Методи на пресметување

Изборот на големини на оџачни канали од одреден тип може да се направи на неколку начини:

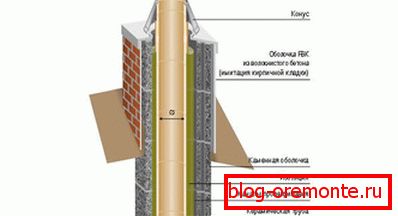

1. Според првиот, дијаметарот на надземниот дел од оџакот се пресметува врз основа на податоците дадени во пасошот на системот за греење. Во овој случај, се што е потребно од вас - е да ја одредите нејзината оптимална висина.
2. За отворени камини во домаќинствата, можете да ја дознаете големината на цевката, користејќи ги вредностите на својата висина и површината на порталот за греење. Во текот на пресметките, ќе биде потребно да се користи посебен дијаграм во кој се депонираат сегментите кои одговараат на наведените параметри. Точката на вкрстување на вертикалните и хоризонталните права линии, извлечени преку краевите на добиените сегменти, и резултира со саканиот дијаметар на каналот, определен во согласност со табелата прикачена на дијаграмот. Значи, со ложиште со површина од 0,7 м² и висина на оџакот од околу 12 метри според табелата, утврдуваме дека пресечната точка на линиите што соодветствуваат на овие параметри на дијаграмот е во регионот на индикаторот 25. Оваа вредност ќе биде саканата.
3. Вредноста на посакуваниот индекс за бањските печки се одредува според нивната специфична моќност (по 1 kW моќност треба да изнесува околу 8 cm од дијаметарот на цевката). Во овој случај, пресметката е направена според формулата: D = P (kW) 8, каде што P е моќност на печката и D е дијаметарот на цевката во сантиметри.

Забележуваме, патем, дека големината на каналот за чад во бањските печки, исто така, зависи од видот на искористеното гориво и висината на горниот дел на оџакот. Како пример, обично се даваат дрвени печки, чија моќ не е доволна за да создаде оптимален удар. Во овој случај, се препорачува да се користи цевка со зголемен дел. Покрај тоа, треба да се земат предвид разни нијанси, кои можете да ги најдете во посебната литература.

Едноставен пристап

Во случај кога е неопходно да се утврди дијаметарот на каналот без да се вклучат помошни алатки (графикони и табели) во пресметките, ќе биде неопходно да се земе предвид не само висината на структурата, туку и присуството на т.н. "вентилатор" во него, обезбедувајќи проток на надворешниот воздух.

Можете да користите релативно едноставен однос, земајќи ги предвид работните димензии на печката и претпоставувајќи дека со поголема количина на запалив материјал, капацитетот на печката ќе има зголемена вредност.

Обрни внимание! Напречниот пресек на оџакот треба да се избере врз основа на сооднос од 1: 1.5 до големината на печката. Во исто време, тоа не треба да биде помало од големината на вентилаторот.

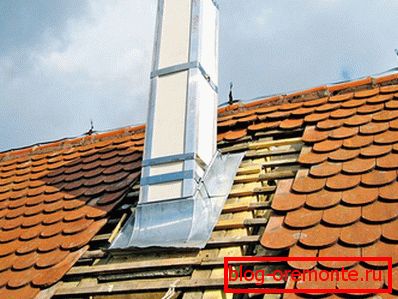

Така, користејќи го овој едноставен дел, можете самостојно да го пресметате пресекот на цевката за оџакот. При изборот на шпорет или камина дизајн во дел од нејзиниот канал за оџак, потребно е да се следи едноставно правило: колку е повисоко, толку подобро е тракционите карактеристики на грејачот. Значи со зголемување на пресекот на оџакот, неговите карактеристики на влечење се зголемуваат во директна пропорција со големината.

Неопходно е да се земе предвид дека со зголемување на удар, потрошувачката на потрошено гориво, исто така, се зголемува. За да се заштеди гориво, при пресметување на висината на каналот на оџакот, неопходно е да се избере некоја средна вредност која ги задоволува сите горенаведени барања.

Што се однесува до одредувањето на димензиите на канал за оџак монтирани во повеќекатни згради, во слична ситуација, најверојатно, ќе треба да побарате помош од специјалисти. Ова се објаснува со фактот дека високи згради имаат значајни области кои мора да бидат целосно загревани (за разлика од мали приградски згради кои се само делумно загреани). Според тоа, грејачот што се користи во зградата мора да има зголемена моќност доволна за да ги загрее сите свои простории.

Во овој случај, надворешната помош ќе биде потребна само во фазата на дизајнирање на идната структура. Ако имате одредено искуство во изградбата, како и можноста да ја користите релевантната проектна документација, нема да биде тешко да се направи пресметка.
