Како оџак за засилувач на моќ, направете го тоа сами - фото

Дизајнот на оџакот е сложен и одговорен, за коректна имплементација која зависи од ефикасноста и безбедноста на употребата на грејачот. Ниту еден генератор на топлина не е во состојба нормално да функционира без цевка, која го отстранува чадот од собата. Чадот е мешавина од гасови кои содржат остатоци од согорување на гориво. Појавата на чад во загреаните простории е сигурен знак за неточна пресметка на системот за оџаци, што подразбира ризик од пожар и труење со јаглерод моноксид. Оваа статија ќе ви каже што е нацртот во оџакот, како да го спречите неговото појавување.

Методи на мерење

Ако се сомневате дека цевката на оџакот на печката, огништето или грејниот котел е доволна, треба да проверите. Најлесен начин да ги отфрлите сомнежите е да го проверите со анемометар. Ако уредот покажува удар од 10-20 Pa, тогаш се смета за нормален.. Проблемот со овој метод е ниската прецизност во мерењето на евтини анемометри, а ако притисокот е помал од 1 Па, тогаш тие ќе покажат дека не постои. Повеќе точни професионални уреди се скапи, тие се користат од шпорети.

Ако немате anemometer, користете еден од најпопуларните методи за одредување на притисокот на оџакот:

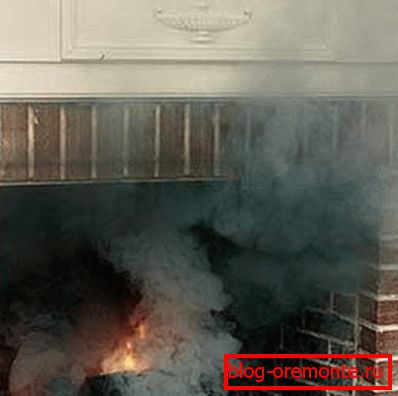

1. Во чадот. Најочигледниот знак дека не постои влечење - присуството на дури мал чад во просторијата, голем број чад укажува на висок ризик од пожар и труење со јаглерод моноксид.
2. Според бојата на пламенот. Гледајќи ја бојата на пламенот, можете да го проверите нивото на влечење. Ако пламенот во внатрешноста на ложиштето има бела нијанса и пука за време на горењето, ударот е премногу силен. Портокалово-црвена боја вели за недостатокот на болвард. Ако оџакот е правилно дизајниран, пламенот има уште една златно-жолта сенка.

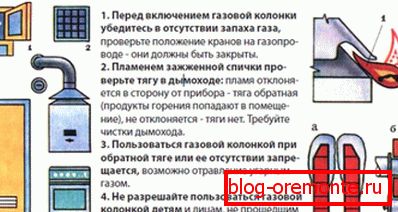

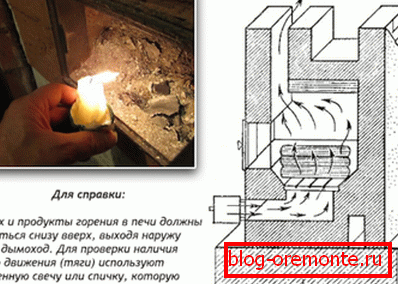

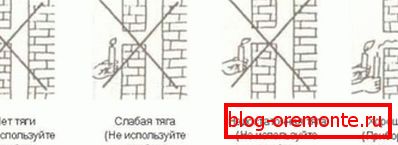

3. Со помош на натпревар. Ако запалите натпревар, свеќа или друг извор на оган и однесете го на уредот за загревање, пламенот треба да се префрли на ладилникот. Ако остане на ниво, можете да бидете сигурни дека нема влечење. Кога пламенот се отклонува во правец спротивен на ложиштето, во оџакот има обратен удар.
4. Со помош на огледало. Друг метод за проверка на удар во внатрешноста на оџакот е да се донесе џебна огледало во ложиштето. Појавата на кондензат на неговата огледална површина значи дека отстранувањето на чад е тешко.

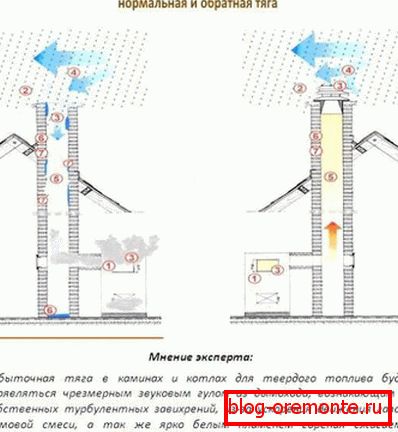

Обрни внимание! Тракцијата во внатрешноста на каналот на оџакот се создава поради разликата во притисокот на улицата и внатре во собата. Во загреана просторија, температурата е повисока од надвор, така што има поголем притисок. Загреаниот воздух, поддржан од подолу со постуден воздух, се исцеди во зона со помал притисок, односно во атмосферата. Ако земете мерења во лето, кога температурната разлика внатре и надвор е минимална, ќе добиете помалку резултат отколку во зима.

Причини за грешки

Осигурувајќи дека во внатрешноста на оџакот нема доволно влечење, неопходно е да се идентификува и отстрани можната причина за овој дефект. Искусни занаетчии тврдат дека најчестите причини за неуспехот на каналите за издувни гасови се:

• Грешка во дизајнот. Да се ​​направи избор на оџакот треба да биде, фокусирајќи се на обемот на печката. Ако дијаметарот е помал од пресметаниот параметар, слабите нема да дозволат чадот да ги напушти своите простории.
• Недоволна должина на цевката. Должината на цевката помала од 5 m не дава значајна разлика меѓу притисокот внатре и надвор, што создава слаба влечна сила.
• Погрешно сместување на цевката на оџакот. Пештери мајстори ви советувам да се постават на оџакот вертикално, како тесни врти задржат чад во внатрешноста на цевката, намалување на желби.
• Хоризонтални делови од голема должина. Ако, поставувањето на оџакот, не можете да ги одбегнете хоризонталните делови, тогаш бидете сигурни дека нивната должина не е поголема од 100 см. Во спротивно ќе треба засилувач.

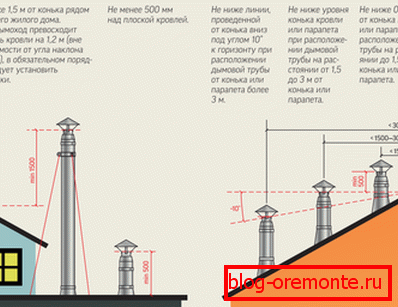

• Погрешна положба во однос на гребенот. Оџак се наоѓа на исто ниво или над гребенот на покривот. На гребенот во вивна позиција драматично се намалува силата на удар во оџакот.

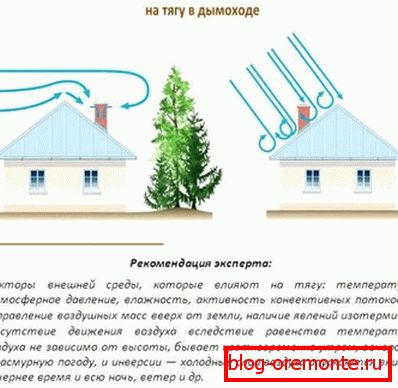

• Удри во зоната на ветрот. Ако има висока структура во соседството на куќата, таа го блокира оџакот од ветрот, спречувајќи го функционирањето на оџакот правилно.
• Временски услови Понекогаш нацртот е намален поради намалување на атмосферскиот притисок, влага што влегува во оџакот поради дожд, магла или снег. Сепак, овие промени не се страшни, бидејќи тие се привремени.

Првото нешто што треба да се направи при откривањето на проблемите во системот на оџакот е да се отстранат најочигледните причини за недоволно засилување. За време на проверката, осигурајте се дека зглобовите од сите сегменти на цевките се тесни и дека нема саќе во саѓи. Проверете дали влагата не влегла во каналите и дека атмосферскиот притисок е нормален.

Начини за подобрување на влечење

Ако силата на влечење во каналот на грејачот не е секогаш лесно да се елиминира овој дефект. Искусните печки ги користат следниве методи, начини да го зголемат:

1. Првото нешто што треба да се стори ако се сомневате дека нема доволно нацрт во оџакот е да ја исчистите цевката. За да го направат ова, тие го нарекуваат оџак замав или отстрани саѓи депозити од внатрешноста на оџакот со свои раце со користење метална печка навртки.
2. Значително зголемување на моќноста на оџакот може да се постигне со зголемување на висината на оџакот над површината на покривот, ставајќи го на неколку дополнителни сегменти. Истиот метод го отстранува оџакот од подрачјето на ветрот, од гребенот или повисоката зграда.

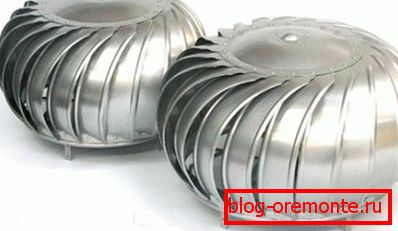

3. Инсталација на ротациони турбини. Овој уред, поставен на врвот на оџакот, се состои од еден или повеќе завртки. Под влијание на ветерот, турбините ротираат и создаваат вакуум во воздухот за да се постигне поголема разлика меѓу внатрешниот и надворешниот притисок. Употребата на турбини е ефикасна само во ветровито време, тие се препорачуваат да се користат ако температурата на чад на излезот од оџакот не е повеќе од 200 степени.

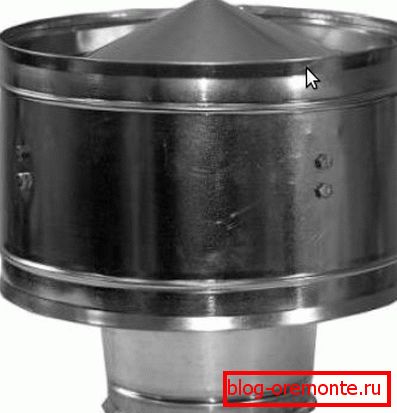

4. Користење на специјален дефлектор. Специјални модели на дефлектори имаат посебна аеродинамична форма. Поради сопственоста на воздухот за да се намали притисокот за време на ефектот на падот за време на премин, во дефлекторот се создава зона на разреза, која го стимулира чадот да ја напушти цевката. Ефикасноста на аеродинамичните дефлектори се забележува само во ветровито време.
5. Посилувач на засилувачот. Уред за автоматска контрола на удар е капа во форма на чадор со термички сензор кој е поставен на цевката за оџаци. Температурниот сензор ја анализира температурата на излезните гасови и работи независно. Засилувач за влечење одржува притисок во оџакот во рамките на 10-35 Pa, оптимизирајќи ја работата на грејачот и потрошувачката на гориво.
6. Прочистувач на чад Доколку нема ефект од претходните методи, на цевките е инсталиран вентилатор за чад опремен со завртка и електричен мотор. Во ветровито време, завртката ротира независно, ако нема движење на воздухот, електричниот мотор се активира и го поставува во движење.

Ако не успеавте да најдам решение за проблемот со недостаток на влечење во издувниот канал, консултирајте искусен печка, кој ќе ви каже што треба да направите, да го поправите дефектот на најрационален начин.
