Хип покрив себе

Имагинацијата на кровери не познава граници, а различните форми на покривот на разни згради никогаш не престануваат да ги импресионираат. Постојат многу различни типови на покриви, колкот се уште се смета за најсигурен - еден вид на фракција вhetyrehskatnoy. Овој тип е покомплициран од двојниот наклон, бидејќи четирите агли се многу потешки за да се координираат едни со други. За да се спроведе покривот на колкот, ќе мора да бидете трпеливи и да ги следите нашите препораки. Главната работа во ова дело е точна ознака и точна пресметка.

Видови растурени структури

Ние ќе ги разбереме постојните форми на покриви, нивниот уред и најчестите сорти. Многу е важно да имате јасна претстава за сите детали за претстојното упатство за покривање.

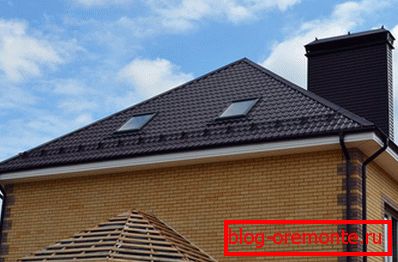

Класичен

Квадратниот покрив, на страните - трапез, од краевите - триаголници. Страна триаголен падини - колковите, па оттука и името на разгледуваниот тип на покрив. Главната предност е функционалност, висока доверливост, атрактивен и оригинален изглед. Исто така постојат и недостатоци - високата цена, конструктивната и технолошката комплексност (релативна).

Половина појачана

Главната разлика од класиката - скратена форма на колкот. Оваа геометрија на обложување се карактеризира со високи перформанси и интересен изглед. Еден од најскапите, технолошки и структурно сложени видови покриви.

Shawwa

Многу популарен тип на покрив за квадратни згради. Главната разлика е во тоа што сите четири падини се триаголни и се спојуваат во една точка. Наместо хоризонтален гребен, структурата е крунисана со јазол кој се наоѓа на врвот на пирамидата формирана од рампите. Исто така се користи за структури кои имаат облик на рамностран рамнотежа.

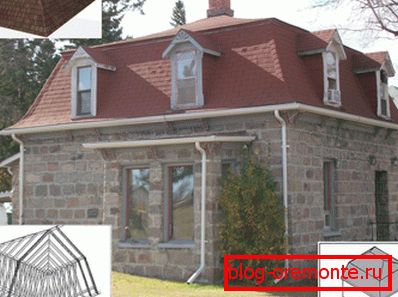

Полилин

Најатрактивната верзија на овој тип покрив. Карактеристична разлика е во тоа што сите делови имаат различни големини и форми. Недостатоците се исти како оние на полутврда - многу сложен дизајн и технологија на производство и, дури и во споредба со другите скапи, високите трошоци за имплементација.

Ние сега се свртиме кон технолошките и мерните и дизајнираните суптилности за производство на класичен хип покрив. Откако ги разбравте основните принципи на методите за дизајнирање и методи за обележување, можете лесно да пресметате кој било елемент на таквите структури на покривот.

Мерка и ознака "долу"

Следејќи го опишаниот метод за покривање, сите мерења треба да се вршат долж долната граница на гребенот. Овој мал трик ќе ви помогне да ја завршите работата побрзо. Кога го обележувате долниот раб, потребно е точно да се измери точката од која започнува сечењето. Овој пристап ќе го намали бројот на фази на работа и ќе ја намали веројатноста за правење грешки.

Выполнить расчеты нетрудно, если предположить, что само рафтер (как гипотенуза) и его проекции на горизонтальную и вертикальную плоскости, образуют прямоугольный треугольник (см. рис.), в котором:

• утврдување - тоа е б, Б.1, б2, хоризонтална проекција (хоризонтална нога, проекција на хипотенузата на хоризонталната рамнина);
• пораст- тоа е a, вертикална проекција (вертикална нога, висина на гребенот, проекција на хипотенузата на вертикалната рамнина);
• рафтер (аголна, централна задник, централна страна) е в, в1, в2, S3хипотенуза.

Пресметките на сите големини можат да се направат со користење на теорема Питагорија.

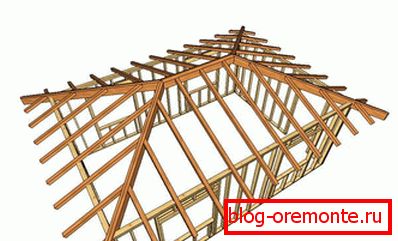

Опис на конструкцијата

1. Средните сплавови имаат помала падина, за разлика од аголната (дијагонална).
2. Кратки (колк) сплавови се припоени кон аголот, а не на гребенот.
3. Рафтерите и гребените греди се направени од граѓа од истиот дел.
4. Три посредни рафтери (в1, в2, S3, видете на сликата.) се поддржани и споени на краевите на гребениот зрак и се нарекуваат централно (странично и крајно).

Мерна прачка

Проучете го цртежот на идниот покрив, обрнувајќи внимание на интерконекцијата на структурните елементи. Следниот чекор - производство на мерна шина. За да го направите ова, можете да употребите лента од иверица ширина од 5 см. На овој начин се поставува метар на горниот дел на ѕидот за да се одбележат проекциите на централната страна и крајот на ровотрите, навиките, дебелината на ѕидот итн.

Обрни внимание! Пресекот на проекциите (поглед на горниот дел) на централните рафтери (3 парчиња, в1, в2, S3, види сл.) со попречни и надолжни сегменти на периметарот на квадратните плочки за проекција на покривот на аглите на објектот. За возврат, изградбата на аголните сплавови ги дели овие квадрати дијагонално. Треба да постојат рамностран триаголници.

Коефициентна табела

Друг важен помошник за изградба на хип покрив ќе биде табелата на сооднос меѓу поставувањето на гребен и неговата должина, за различни падини на падините. Должината се пресметува со множење на вредноста на хоризонталната нога со еден од коефициентите (средна или десна колона). Табелата може да се отпечати и да се носи во вашиот џеб, затоа што честопати ќе треба да го разгледате.

Може да се појави ситуација кога вредностите за рамката на покривот што се во моментов се подигнуваат не се во табелата. Потоа можете да го користите за пресметување на Питагорова теорема.

Обрни внимание! Можете да направите пресметки на неколку начини. Но, во сите случаи, должината на гребенот се пресметува долж должината на хоризонталната нога.

Необходимо измерить утврдување стропила с помощью мерной рейки. Затем выбрать по таблице коэффициент (вторая или третья колонки), соответствующий уклону ската (первая колонка), и перемножить его на измеренную величину:

1. Ако односот на наклонот на наклонот не е целосна вредност, тогаш треба да ја користите Питагоровата теорема. Вредноста на хоризонталната нога, измерена со мерна шипка, се множи со наклонот на наклонот на покривот во вид на дел. Резултатот е должина на лифт (вертикална нога). Со Питагоровата теорема, должината на гребенот се одредува како што следува: a²+ б²= в² каде

• и - пораст;
• б - фондација;
• в е должината.

Использование трехмерного изображения при выполнении разметки менее информативно и явно, чем двухмерное. Воспользовавшись двухмерным чертежом, можно заметить, что именно утврдување углового стропила является гипотенузой равнобедренного треугольника (в проекции на плоскость, вид сверху).

Аголниот рафтер има пожглав наклон од средната, како и подолга проекција и подрипнување на потпорниот дел. Должината на аголниот рафтер се пресметува со производ од неговата проекција со коефициент или со помош на теорема на Питагоровата:

1. Ние ја одредуваме позицијата на врвот мускулест. Ние го мериме растојанието до најблискиот централен посредник. Ние ја извршуваме пресметката на темелите од теорема Питагорија.
2. Пресметајте ја должината на аглите со плоча за производот на положување со фактор.
3. Пресметајте го пресекот на аголниот рафтер. Ние решаваме триаголник во кој хоризонталните проекции на пресекот на сплавот (аголна и средна) ја претставуваат хипотенузата и ногата. Ние ја пресметуваме големината на пресекот на аголниот рафтер на масата.

Угловое рафтер и его разметка на верхней обвязке

1. Го правиме обележувањето на кратки рафтери и го одредуваме неговото основање.
2. Ние ја пресметуваме должината на краткиот рафтер од производот на неговото основање и коефициентот за средниот рафтер. На сликите се наредени и настрешниците на средните рафтери и настрешувањето на сплавот.

Собранието работи

1. Полесно е да се користи мерна шипка наместо рулет.
2. Топ трим. Означете ја централната линија и измерете половина од дебелината на врвот. Означете ја линијата за поставеност од првиот број на средни централни штитници.
3. Ние комбинираме еден од краевите на мерната шипка и линијата за поставување на средното централно копче. На другиот крај на железничката линија се пренесува на внатрешната контура на страничниот ѕид. Пресекот на покривот и линијата на надворешната контура на ѕидот се пренесуваат и на мерната шина.
4. Мерна прачка переносится на боковую стену для определения размещения второго из числа промежуточных центральных стропил. Также на мерную рейку переносится утврдување стропила от внутреннего угла верхней обвязки.
5. Неопходно е да се повторат овие дејства во другите агли, со цел да се најдат краевите на гребениот зрак и централните средни рафтери.

Врз основа на овој материјал, изградбата на хип покривот ќе се претвори од комплексен процес во лесен. Ќе има заштеди што би биле потрошени за работата на мајсторот за кров. За подетално проучување на инсталацијата на покривот, можете да го гледате видеото на Интернет. Исто така, одлични помагачи можат да бидат фотографии.
