Кровен систем со шарки - конструкција и цртежи

Системот за гребење е комбинација од сите потпорни елементи кои го формираат скелетот на кој лежи кровот. Способноста на покривот да ги издржи ветерот и снегот, за да се заштити внатрешноста од вода и настинка, зависи од силата и сигурноста на оваа основа. Со цел да не се прибегне кон скапи услуги на фирми кои вршат кров работа професионално, ќе покажеме што се состои од покривот на покривот со четири чекори, кои материјали се потребни за неговото производство и како да се соберат.

Видови на hipped покриви

Името "chetyrehskatnaya" обединува неколку видови на покриви кои се состојат од четири авиони, падини:

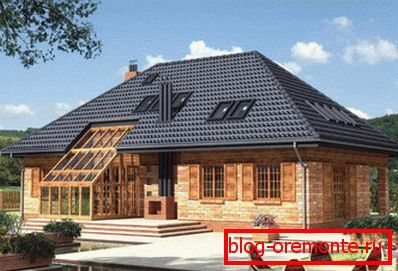

• Хип. Неговиот дизајн вклучува четири падини од две геометриски форми: два од нив се во форма на трапез, две се триаголни. Триаголник во облик на падините ги заменуваат жлебовите на структурата. Од една страна, ова е плус, бидејќи е можно да се заштеди на материјалот за ѕидови, а од друга страна, минус, бидејќи недостатокот на gables не дозволува да се монтира обичните вертикални прозорци.



• Олуја холандски. Всушност, се припишува на двокрилните типови на покрив, а потоа на покривите со четири наклони. Во конфузија на кројачите влезете во скратените падини на лицето, колковите. Тие не го заменуваат педиментот, туку го модифицираат во трапезоидна форма. Холандскиот покрив изгледа многу оригинален и е одличен за градење во ветровито подрачје поради намалениот ефект на ветерот.



• Пола-појачан дански. Колковите од овој тип покрив не го отсекуваат горниот дел од фронтот, туку долниот дел, формирајќи наклон со вообичаена должина. И под гребенот со таков дизајн останува мал фронт во форма на триаголник, кој, сепак, овозможува заштеда на дуплираните прозорци и организирање на подостапно вертикално осветлување.





• Шатровая. Hipped покрив используется для строений, имеющих квадратную форму. Она состоит их четырех скатов, которые представляют из себя равнобедренные треугольники и сходятся в одной точке, не образуя конька.

И покрај надворешните разлики, носачите на четирите косини се направени од истите елементи, водени од истите правила.

Видови покривни системи

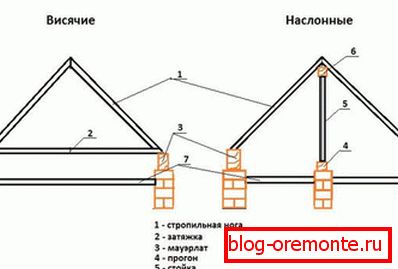

Системот на челични покриви на видот со четири наклони има различен изглед, во зависност од почетните услови: површината на куќата која треба да се покрие и внатрешниот распоред. Постојат три вида:

1. Висячая. Применяют для сооружений, в которых нет внутренних несущих перегородок, поэтому опора осуществляется лишь на внешние стены. Виси оградата четырехскатной крыши испытывает нагрузки на изгиб, сжатие и распирание. Чтобы уравновесить воздействующие силы вводят дополнительные, уравновешивающие элементы – затяжки, ригели, бабки. Сложность конструкции заключается в обилии составных частей, высоком расходе материала и, как следствие, большом весе, выдержать который способен лишь основательный фундамент.



2. Срамота Таа се населила во куќи во средината или на страните од кои има внатрешни ѕидови. Системот на гребење во овој случај е поддржан не само на надворешни, туку и на внатрешни ѕидови. Амортизираниот систем за зајакнување на корпата е посигурен и избалансиран, полесно и поефтино да го монтира.



3. Комбиниран. Се состои од елементи на naslonnogo и виси банда систем. Се користи ако, како дополнителна поддршка, не колони или колони, туку се користи внатрешен ѕид. Тогаш висечките рафтиња се заменуваат со назадни, формирајќи ажурна конструкција со отворени греди.

Овој тип покривен систем е погоден за одредена куќа, определена за време на дизајнот, со пресметки и изготвување на цртежи.

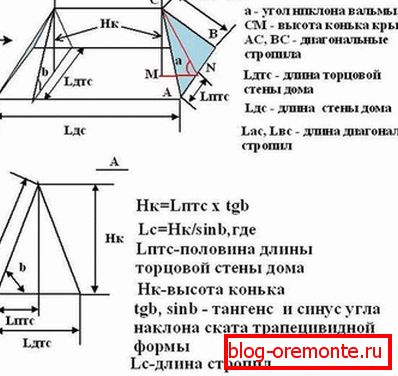

Пресметка на падините на наклонот и висина на гребенот

Изработката на покривниот систем на четверот покривот започнува со пресметките што ја одредуваат геометријата на идната структура:

• Пресметка на рампи за наклон. Професионалните дизајнери вршат пресметка врз основа на тригонометриски формули кои го пресметуваат наклонот на наклонот низ косинусот на триаголник со дадената основа еднаква на ширината на куќата. Но, градителите на почетниците може да користат референтни табели кои обезбедуваат препорачани вредности на наклон за зони со различни оптоварувања на ветер и снег и разни материјали за покриви. Меѓу овие фактори се одредува ограничувањето, кое ќе биде оптимално за оваа конструкција. Имајте на ум дека аголот на наклон од мачката во опсег од 45-55 степени е погоден за повеќето проекти. Сепак, колку е поостри, толку повеќе материјали се трошат за време на изградбата.



• Расчет высоты конька. Его ставят на второе место потому, что для вычисления требуется известный угол наклона скатов. Для определения параметра также используют тригонометрические формулы, представляя стропильную ферму как треугольник с двумя рассчитанными углами и известным основанием. Важно учесть, что, если чердачное помещение будет использоваться не только для хранения, конек размещают, принимая во внимание желаемую высоту потолков мансарды. Hipped покрив имеет коньковый узел, так как все стропила сходятся в одной точке.

Олеснување на процесот на дизајнирање на банда систем chetyrekhskatnoy покрив може да специјални компјутерски програми, калкулатори, кој само бара внесување на изворните податоци: големината на куќата, бројот на рампи.

Вчитај пресметка

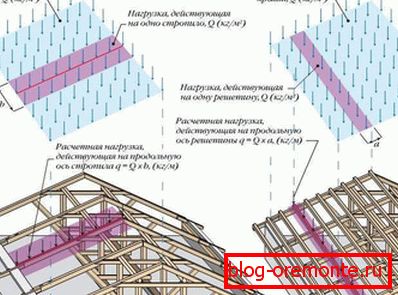

Следната фаза на дизајнот е да се одреди составот на елементите на бандажниот систем и нивниот дел. За да го направите ова, извршете ја пресметката на товарите на кои е подложен дизајнот chetyrekhskatny. Тие се поделени во три вида:

• Постојан. Нивниот хипер покрив постојано се соочува. Во овој тип вклучуваат тежината на покривот пита, банда систем, подот таван, ако планирате да го користите таванот како простор за живеење. Не заборавајте дека системот за одводнување на снежни врнежи - ова е исто така дополнително оптеретување кое го носи покривот.



• Привремено. Структурата не е постојано подложена на дејство на овие товари, но само од време на време, во преостанатите периоди е минимално. Зборуваме за снег и ветер оптоварување, тежината на одмрзнати и дождовница, масата на лице кое врши поправки и одржување на покривот.



• Специјални. Оваа ставка е релевантна за жителите на области со зголемена опасност од сеизмички или урагани. Кровот со четири наклони е дизајниран земајќи ги предвид можните екстремни товари за да ги обезбеди луѓето под него.

Сумирајќи ги вредностите на сите оптоварувања, тие го одредуваат вкупниот износ, кој, во зависност од материјалот за покривање, може да достигне 180-250 кг по квадратен метар. Врз основа на оваа бројка, утврдете го бројот на елементи на бандажниот систем и нивниот дел, осврнувајќи се на референтната табела. Покомплексните системи се попогодни за да се пресметаат во специјални програми, чиј резултат е готов дијаграмот на бандажниот систем на покривот со четири валани типови.

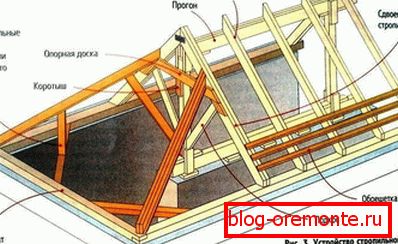

Главни елементи

Системот на покривни покриви се состои од мноштво составни делови, задолжителни и помошни:

1. Mauerlat Делови од сноп од 100x100 mm или 150x150 mm, рамномерно распределувајќи го товарот околу периметарот на ѕидовите на носечките столбови. Разликата меѓу четиристраниот покрив е тоа што се потребни четири макари за негова инсталација, а не две, како за двострана.
2. Легнат А бар кој служи како поддршка за лавици, кој се користи во носната банда систем. Тој, како мауерлата, ја дистрибуира тежината на покривот, но се наоѓа на внатрешниот ѕид на лежиштето.

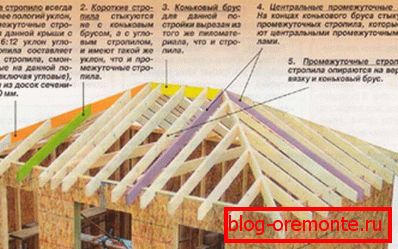

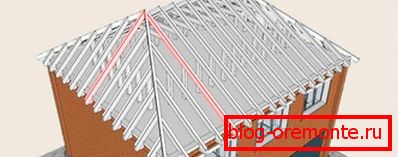

3. Подигнете ги нозете. Елементи од плочи со дел од 50x150 mm или 100x150 mm, кои го носат кројната пита и ја поставуваат геометријата на рампите. Во изградбата на chetyrehskatnyh покриви користат обични, летва и подот rafter. Приватерите се распоредени во парови долж гребен носач, формирајќи трапезоидни падини. Злите, кои одат од гребенот до двата агли на куќата, ги формираат крајните триаголни падини. И rafter шевовите се врз основа на врвот на ребра и имаат различни должини.
4. Рај бегство. Дрвје, врз основа на вертикални рамки, на кои се закачени скелети. Ова е највисоката точка на покривот.
5. Шкафове. Вертикални реквизити што се поставени на теренот. Тие го поддржуваат гребенот или ногарката на средината на нозете.
6. Стр. Барови, кои се поставени под агол на рабните нозе за да ги спречат да се виткаат.
7. Затегнување и затегнување. Хоризонтални џемпери направени од дрво или метал, кои ги поврзуваат парови на носачи на носачи, намалувајќи го товарот на ѕидовите. Болт е инсталиран во горниот дел на rafters, во затегнување на дното, често се користи како подно греди.
8. Sprengel фарми. Спренгел - вертикален столб за решетки. Ако нема ништо да се одморите против тоа, инсталирајте затегнување помеѓу двете соседни страни на куќата и со помош на метални агли закачите го Sprengel.
9. Гајба. Основата за тротоарите на покривниот материјал. Ако одборите се приковани без празнини, дизајнот на лајтот се нарекува цврст. И ако таблите наизменично со мал клиренс - решетка. Шемата за плашт зависи од видот на покривниот материјал.
10. Надстрешница на покривот. Дел од rafters, кој е 40-50 cm во корист на периметарот на куќата, заштита на тоа од влага.

Изгради систем на бандаж

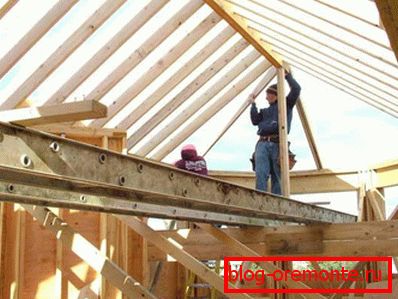

Со цртеж на системот на бандаж во рака, можете да започнете со монтажа. Бидејќи природното дрво главно се користи како материјал, нема да биде излишно да се третира со антисептик со длабока пенетрација за заштита од влага и бактерии. Мајсторите на кровот цртаат на бројни карактеристики кои треба да се земат предвид при монтирање на бандажниот систем на хипер покрив:

• Тешко е дури и за многу искусен работник да изврши работа за монтажа на покривот сам поради големата должина и тежина на носачи и столбови.



• Со оглед на тоа што некои елементи од системот на бандаж се долги, особено дијагонални скелети, пилата со стандардна големина не е погодна за нивно производство. Овој проблем е решен со помош на композитни фази од два или дури три дела.



• Доколку должината на скаповите не е доволна за да се формира настрешницата, тие се поставени на место со додатоци направени од одбори од помал дел.

Компетентно пресметаниот и добро собраниот бандаж е основа на долгорочното функционирање на покривот со четири наклони, што ќе стане сигурна заштита на времето, без разлика дали е шатор или hipped!
