Отворен порта за оџак

Квалитетот на нацртот на оџакот е еден од факторите што влијаат на ефикасноста на системот за греење. Се залага за снабдување со доволен воздух за потполно гориво на гориво и придонесува за навремено испуштање гасови. Недостатокот на влечење предизвикува влошување на сите процеси и појава на обратен удар кога производите на согорување влезат во собата. Ова создава опасност од труење и оган. За регулирање на процесите на издувните гасови преку каналот е инсталиран порта вентил за оџакот.

Повлечен дизајн на портата

Портата е метален вентил кој е целосно или делумно преклопен со канал за чад. Нејзината инсталација ви овозможува да го промените нацртот и интензитетот на горивото за гориво. За производство на делови кои се користат од нерѓосувачки челик отпорен на топлина. Дебелината на ѕидовите е 0,5-1 мм. Во туличките оџаци е можно да се користи вентил за леано железо. Има многу предности: сила, долг работен век, отпорност на хемиски напад.

Обрни внимание! Главниот недостаток на портата од леано железо е значителна тежина, така што делот не е дизајниран за метални цевки.

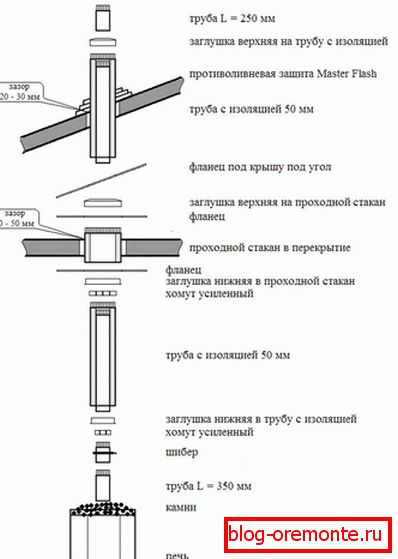

Порталниот вентил е дизајниран да работи на температура до 900 ° C. Се поставува во близина на комората за согорување на првиот метар на оџакот. Ова место не може да се загрее за да не се заглави вентилот. По завршувањето на процесот на горење, таа е целосно затворена така што топлината не излегува надвор.

Технички спецификации

1. Дизајнерската особина на делот е низок коефициент на експанзија и отпорност на механички стрес.
2. Металната површина на капакот е полирана до огледало и мазност. Ова е неопходно за да се обезбеди непречено поминување на производите од согорувањето.
3. Во стандардната верзија, вентилот покрива до 85% од областа на каналот. Ова е најдобриот индикатор за отстранување на производи за согорување.
4. Високата топлинска спроводливост на металната врата не се меша со системот за размена на топлина.
5. Нерѓосувачкиот челик се одликува со одлична отпорност на влага и киселински соединенија.
6. Нискиот коефициент на проширување на вентилот на портата има позитивен ефект врз перформансите. Делот не бара разгледување на димензионални промени со температурни флуктуации.

Шибер модели

Се користат два дизајни на оџак:

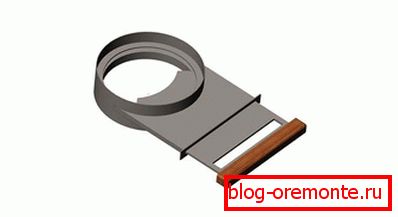

1. Повлечен шибер – распространенная конструкция, представляющая собой горизонтальную пластину, перемещающуюся в специальных пазах. Часть заслонки удалена, чтобы даже при полном закрытии обеспечивалось движение газа и не нарушалась пожарная безопасность. От ее положения зависит размер дымоходного канала. Такую конструкцию несложно изготовить самостоятельно.

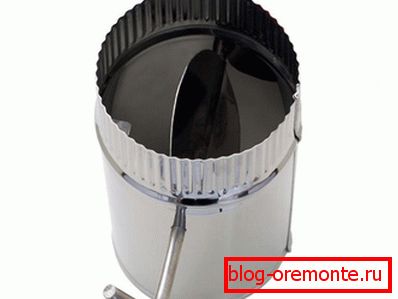

2. Врти шибер – заслонка закрепляется на металлическом стержне и вращается вокруг своей оси. Эта конструкция называется дроссельной, она менее надежна и устанавливается, если технически невозможно использовать выдвижную модель. Регулировка пластины выполняется специальной ручкой. Такой тип шибера подходит для газовых котлов, дымоход которых нельзя герметично перекрывать. Для банных печей, протапливающихся только периодически, такая конструкция не подходит, в них устанавливают выдвижную заслонку. С его помощью нельзя частично регулировать изменение сечения дымохода, а можно закрыть или открыть его.

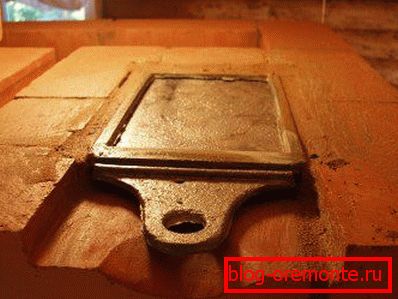

Инсталирање на портата во туличкиот оџак

1. Излезе првиот ред тули за оџакот.
2. Во страничните тули од вториот ред жлебови се пресекуваат низ дебелината на вентилот на портата.
3. А дупка се сече во предниот тула за да се приспособат на рачката на капакот.
4. За да се обезбеди портата не се потребни брави, тоа се одржува на место, благодарение на прифатливото вклопување.

За инсталација, готов дел е изработен од леано железо или нерѓосувачки челик. Улиците во тулите се брусилки со круг за каменот. По инсталирањето на амортизерот, треба да го испитате оџакот за да се елиминира појавата на пукнатини. Ако се открие празнините, тие треба да бидат покриени со раствор од шамотна глина.

Друг метод за инсталација е соодветен за гас, тоа се нарекува цевка во цевка. Структура која претставува фрагмент на цевката се вметнува во оџак со соодветен дијаметар.

Обрни внимание! Инсталацијата нема средства за прицврстување, а самиот дел се одржува поради тесното вклопување во површината на каналот.

Ние ја правиме ротационата порта независно

За време на работењето на оџакот, може да биде неопходно да се замени портата, а стандардната капакот не е соодветен за овој дизајн. Во овој случај, вентилот е направен независно од големината на цевката.

За работа ќе ви треба ножици за метал, вежба, бугарски и заварувачка машина.

• Од челични агли со полица со големина од 35-45 мм, рамката за размавта е заварена. Големината на деловите одговара на дијаметарот на цевката.
• Дупки се дупчат во рамката за да се обезбеди оската. За портата со право кривина, тие се наредени во хоризонтална рамнина, а за аголна - дијагонално.
• Од две парчиња од половина инч цевка, ракавите се заварени за да се обезбеди ротација на оската.
• На вентилот се сече на големината на рамката, материјалот е челичен лим со дебелина од 2-3 мм.
• Оската се вметнува во дупките на рамката на која ќе се монтира амортизерот. Вториот дел од металниот дел ќе стане копче за прилагодување.
• Плочата е вметната во рамката и е зацврстена на оската со заварување.
• За безбедна употреба треба да има празнина од 1 мм помеѓу капакот и рамката.
• За да се обезбеди фиксација на плочата во отворена состојба, поставете го ограничувачот.

Обрни внимание! Изборот на модел на портата зависи од дизајнот на оџакот и видот на системот за греење, но неговата инсталација е потребна. Уредот ви овозможува да го прилагодите нивото на влечење и да го задржите системот за греење во работна состојба.
