Покривен покрив - уред и цртежи

Крвниот покрив можеби е најпопуларниот тип на покриен покрив. Таа е погодна за преклопување приватни куќи од големи и мали површини, бањи, дури и арбори. Препознатливата геометрија му дава триаголник на покривот на колкот, збир на придружни елементи кои работат како рамка.

Комплексноста на овој дизајн лежи во голем број на компоненти и приврзаници кои бараат посебни вештини и искуство. Оваа статија ќе одговори на прашањата за тоа од што се состои, кои материјали се користат за изградба, како и начинот на изведување на монтажните работи.

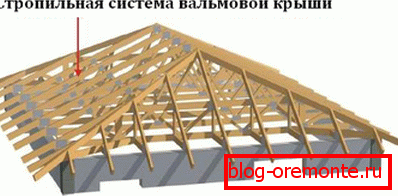

Хип покрив изградба

Кровниот покрив е од типот на колкот, односно е формиран од четири падини, авиони кои имаат една заедничка страна. Две падини, кои ги заменуваат жлебовите, наречени колк или крај, имаат триаголен облик. А другите две, во форма на трапезоид, го означуваат терминот фасада. Линијата во која се среќаваат сите четири падини е гребен, највисокиот дел од покривот. Конструкцијата на колкот се состои од:

1. Хип падини, кои имаат облик на триаголник, се наоѓаат на местото што им припаѓа на жлебовите.
2. Фасадни рампи трапезоидна форма.
3. На гребенот, линијата која го формира горниот раскрсница на фармите, врвовите на хип покривот.
4. Надстрешницата испакнати надвор од периметарот на куќата дел од покривот, формирана од страна на должината на rafter нозете или fillies. Ја заштитува површината на ѕидовите од топење и дождовница.
5. Системот на бандатот на покривот на колкот, рамката која ја поддржува и дистрибуира тежината на структурата на покривот.
6. Покривен материјал, премаз кој е поставен на шапките на покривот на колкот за да се заштити од врнежите.
7. Одводнување систем дренажа на вода акумулира на покривот. Се состои од олук, инка за водоснабдување и пумпа и ја носи влагата од површината на крвта до бура.
8. Snegozaderzhateli, елементи кои не даваат снег масите кои се акумулирани на покривот, колапс и повреди луѓе минуваат.

Видови на бандаж систем

Кровниот систем на покривот на колкот може да биде од три вида, во зависност од тоа како се закачуваат рафтери:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Виси оградата испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Outlaw. Со овој тип на бандаж на покривот на колкот, дрвата се поддржани од три точки: на врвот на гребенот, во средината на решетката, и на дното на плочата за моќност. Шкафовете се поставуваат на внатрешните ѕидови на лежиштата. Дополнителните вертикални потпори го намалуваат девијацијата на рабните нозе и ги елиминираат силите на грчењето. Затоа, назалниот систем се смета за посигурен и постабилен од заостанувачкиот, а згора на тоа, поедноставно е да се инсталира.
• Комбиниран. Овој термин значи дека системот на покривот се состои од наизменични најлонски и задни елементи. Ова е можно ако пост или колона не се користи како поддршка за решетката, туку како внатрешна партиција која носи носивост. Покривот е од отворен тип, односно сите греди и столбови не се скриени од покривот, но се видливи.

Тоа е важно! Со помош на систем за виси столб, можно е да се блокира структурата не повеќе од 6 метри широк. Употребата на гајтански рафтери со една дополнителна поддршка го зголемува ова растојание до 12 метри, со два до 18 метри.

Користен материјал

Системот на покривот на колкот се состои од збир на компоненти, кои го рефлектираат цртежот, тие се направени од следниве материјали:

1. Изработено од метал. Во овој случај, користете ги аглите и I-зраците направени од галванизиран метал. Тоа е силен, отпорен на корозија отпорен материјал кој може да ги издржи тешките товари. Дали метални скафти имаат две значајни недостатоци - значителна тежина и високи трошоци. Затоа, употребата на метал во изградбата на покривот е исклучително ретка, особено во приватни станови.



2. Од дрво. Најчесто користеното дрво е дрвото за дрво, на пример, бор. Предностите се очигледни - мала тежина, ниска цена, леснотија на обработка. Слабата точка на дрвениот бандаж е подложноста на гнили, дејство на микроорганизми и штетници. Сепак, овој проблем се решава со третман со антисептички соединенија. Патем, оние кои се грижат за безбедноста од пожари, користат повеќе пламен retardants.

Правилно преработеното и подготвено дрво е одличен материјал за изработка на бандаж. Многу е полесно да се работи со него, тој не бара специјална алатка. Пријатна цена ќе ги намали трошоците. Покрај тоа, металната рамка на покривот може да си дозволи само оние кои се уверени во безбедносната граница на фондацијата.

Системски елементи

Во зависност од површината и карактеристиките на изгледот на куќата, носачот на покривот на колкот зема различни форми, но се заснова на следните елементи:

1. Mauerlat, претставува дел од дрво од 100x100 mm или 150x150 mm. Нејзината задача е подеднакво да ја дистрибуира тежината на структурата на покривот околу периметарот на ѕидовите на товарот. Долниот дел од нозете на рафтот се прикачени на маурелата.
2. Кревет изработен од шипка со дебелина од 100 mm или повеќе, која ја извршува функцијата на mauerlat на внатрешните носечки прегради. На држачот за монтирање на земја.
3. Рид-трегер, дрвена лента, која е поддржана од горниот дел на рафти нозете. Таа поврзува вертикална решетка.
4. Дијагонални рафтери формираат ребра хип падини. Тие се прицврстени на таков начин што го продолжуваат гребенот и се разминуваат на аглите на куќата. Постојат четири дијагонални носачи за нозете во покривот на колкот, тие се прикачени на гребенот и на маурелата. Овие раб нозете се долги и подложени на тешки товари, така што нивната дебелина треба да биде два пати поголема од ранг и датотека.



5. Обичните рафтери, кои служат како трапезоидни зраци за поддршка. За производство на користени плочки со големина 50x150 mm или 100x150 mm. Горниот дел на обичните ногари на нозете лежи на гребенот, а долниот дел на маурелата. Чекор меѓу нив е земен 60-120 см, големината на нанесениот грејач и тежината на материјалот за покривање влијаат врз нејзината големина.
6. Narozhniki, скратена сплавови, прикачен од едната страна на дијагонала, а другиот на моќ плоча. Растојанието меѓу дамите не треба да надминува 70-80 см, а димензиите на граѓа немаат многу значење, бидејќи товарот врз нив не е голем.
7. Шкафовете, односно вертикално поставените потпори на дрва. Шкафовете се поставени на дневник, тие ја поддржуваат рампата нога во средишниот дел или гребен носач, во зависност од природата на користењето на таванот.
8. Затегнување, хоризонтални џампери меѓу нозете на секој пар брутал. Затегнување rafters, отстранување на пукнато оптоварување на ѕидот. Болтот кој се наоѓа високо на гребенот се нарекува болт, а ниско поставениот се користи како подна греда.
9. Подкосов, подградни нозе, кои се наоѓаат под агол на сплавот за да го намалат девијацијата под сопствената тежина.
10. Sprengel, вертикално поддржува дијагонални рафтери. Дизајни со вертикални лавици и хоризонтални контракции се нарекуваат обетки.

Обрни внимание! Некои елементи на бандажниот систем на покривот на колкот се со значителна должина. И стандардната големина на граѓа од дрво е ограничена на шест метри. За да се излезе од оваа проблематична ситуација, кројачите прават залепени или штрафови, составени од два или три дела.

Монт Мурлат

Инсталирањето на mauerlat е појдовна точка за создавање на систем на бандажи за покривот на колкот. Правилната инсталација ќе обезбеди сигурна основа за скелети. За време на изградбата на куќа од дрво или логови, улогата на маурелата се изведува од горните бандажи. Во зградите од тули, гасни силикатни блокови е фиксирано на следниов начин:

• На горниот дел на ѕидовите се изведува кофраж и се нанесува бетон со армиран појас, во кој се вградени метални шипки.
• Mauerlat бар третирани со антисептична длабока пенетрација и прават дупки во него за столпчиња. Покрај тоа, локацијата на дупките се пресметува на таков начин што тие не се совпаѓаат со точките на прицврстување на рабните нозе, туку лежат меѓу нив.
• По зацврстувањето на бетонскиот појас, кој се јавува во рок од 2-3 дена, на неа се поставува водоотпорност. Овие функции обично се изведуваат со преклопена соја во две сои.
• Mauerlat поставени на хидроизолација и да привлечат со метални столпчиња.

Ве молиме имајте предвид дека голем број дупки ја намалуваат јачината на плочата за електрична енергија, предизвикуваат појава на пукнатини, дефекти, намалување на неговите функции за поддршка. Запомнете, во Мауерлате тие никогаш не вршат сечи под штици, невозможно е да се наруши нејзиниот интегритет!

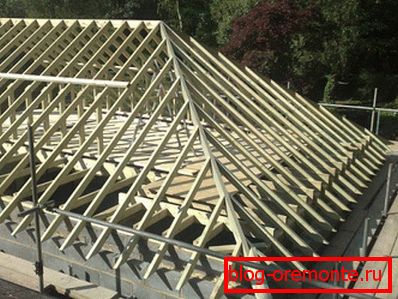

Собрание фази

Резултатот од пресметката направена рачно или со програма е фиксирана со создавање на цртеж кој ги одразува димензиите и релативната положба на бандажниот систем, а потоа почнува да се составува според следниов план:

• Инсталирајте ја плочката и креветот како што е опишано во претходниот пасус. Лавиците се поставени на земја, за да не се зачува нивната вертикална положба, се користат привремени жици, аглите се проверуваат според нивото на зградата. Гребенот носилка е прикачен на трибините користејќи метални агли или нокти.
• Доколку ова бара проектот да се стави на столбови од дрво. На врвот на ноктите прикован на средината на скелетите, а на дното до каналите.
• Инсталирајте дијагонални рафтери. Изведете двојна рамка под агол од 45 степени, прицврстувајќи ги на сртот со нокти. Долниот дел од ногата е прицврстен на маурелата со подвижен спој на лизгачот.



• Зајакнување на дијагонални скелети со флексибилни фарми. На соседните страни на Mauerlata се ангажирани во метеж, туркајќи го долниот дел од sprengel во неа. Горниот дел е заменет за дијагоналните сплавови.
• Монтирана обична стоп. Прво, инсталирајте го предниот и задниот пар на нозете, меѓу нив повлечете го кабелот и, усогласувајќи го, оставете го остатокот.



• Инсталирање на именуваните лица. Земете една табла, пробајте, обележете ја напиете под плочата и дијагоналите. Половина од херперите се направени според овој модел, а остатокот се огледува. Прикачи со нокти или агли. Краевите на сплавот се оставаат неразделени.
• Помеѓу дијагоналните рафтери ја натегаат низата и ги обликуваат скелетите, така што нивната должина е преклоп од 40-50 см.



• Поставете гајба. Шемата за плашт е избрана според препораките за специфичен тип материјал за покривање. За мек, валани покрив направи континуиран OSB лист, а за метални плочки и брановидни подни подови е погоден решеткан гајба.

Компетентна пресметка, детален цртеж и висококвалитетна инсталација е гаранција за долг работен век и сигурност на системот на покривни бандажи.
