Прицврстување rafters - како правилно да ги зацврсти rafters

Системот за гребење е рамката на куќниот покрив, кој го носи на себе и рамномерно ја дистрибуира тежината на покривната пита, понекогаш достигнувајќи до 500 kg / m2. Веродостојноста на овој необичен скелет зависи од три фактори: точноста на пресметката, врз основа на која се избираат бројот и пресекот на потпорните елементи, материјалот од кој е направен, како и точноста на технологијата на прицврстување. Знаејќи како правилно да ги поправите решетките, може значително да го зголемите носечкиот капацитет на рамката, со што ќе бидете потрајни и посигурни. Инсталација грешки, напротив, да доведе до значителни загуби на сила и деформации на покривот. Во оваа статија ќе зборуваме за главните видови и начини на прицврстување, со што правилно можете да ги инсталирате рафтерите со свои раце.

Главните елементи на рамката рамка

Кровната рамка на куќниот покрив е систем на меѓусебно поврзани потпорни елементи изработени од дрво или метал, кои му даваат на структурата своја форма, наклон и рамномерно ја дистрибуираат својата тежина меѓу потпорните ѕидови. Неговата главна компонента е ногарките на нозете, кои се поставени под агол, кои се поврзани во парови долж наклонот, формирајќи го гребенот на врвот на нивниот зглоб. Постојат два главни типа на скелиња:

• Отпадни. Суспендираните елементи се нарекуваат потпорни елементи, кои во структурата на кровот имаат две точки на поддршка - гребенот и држачот. Системот на бандаж од овој тип се користи во конструкции кои имаат еден или повеќе ѕидови во внатрешноста, на кои што можат да бидат "пресечени" рафтери. Таквите монтажни скелиња ви овозможуваат да ги извадите преку употреба на дополнителни вертикални потпори.
• Виси. Елементи кои имаат само една точка на поддршка, се наоѓаат каде што гребенот е прикачен на ѕидот или плочата на моќ, се вика виси. Висиот систем за гребење се соочува со оптоварување не само на свиокот, туку и на експанзијата, така што се засилува со хоризонтални компензаторски елементи (завртки, перки, бори).

Обрни внимание! Во повеќето од најпопуларните системи за покриви, скалтите се прицврстени на плочата за електрична енергија. Mauerlat е масив дрво или зрак со дел од 150x150 mm или 200x200 mm, поставен по должината на носечките ѕидови на структурата, на кој подоцна ќе бидат поддржани нозете на рафтерите. Го омекнува притисокот врз ѕидовите на куќата, и рамномерно ја дистрибуира тежината на покривната пита. Прицврстете го маурелот на горниот ремен на ѕидовите со помош на прицврстувачки завртки или вградени метални шипки.

Главни поврзувачки јазли

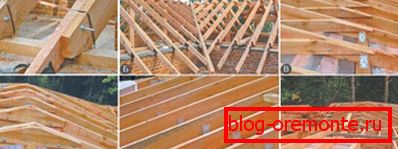

Рафтот рамка се нарекува систем, бидејќи сите негови елементи се тесно поврзани и фиксирани, со што структурата на покривот добива стабилна форма, ригидност и висока носивост. Секој поврзувачки јазол меѓу неговите делови е ранлива точка која лесно може да се деформира под оптоварување, така што сите прицврстувања мора да се вршат строго според технологијата. Искусните занаетчии ги идентификуваат видовите на соединенија при изградбата на покривот:

1. Прицврстување rafters да гребен бар. Оваа поврзувачка единица е типична само за косени барутни системи, во кои горниот дел на носачот на нозете лежи на гребенот кој е монтиран на вертикални рамки. Прицврстувачки рафтили за да може да се направи со метална обвивка, клинци или лизгачки држачи за лизгање.

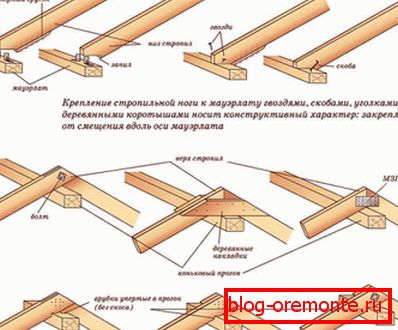

2. Прицврстување на rafters на mauerlat. Најважната единица за прицврстување на rafter рамката се смета за раскрсница на моќниот сноп со напречни нозе. За да ги прицврстите решетките на него, можете да користите нокти, метални агли или дрвени решетки.
3. Врската меѓу нив. За продолжување на фармите, ако должината на наклонот ја надминува стандардната должина на граѓа, тие се собираат од неколку елементи меѓусебно поврзани со клинци, лепак или метална облога.

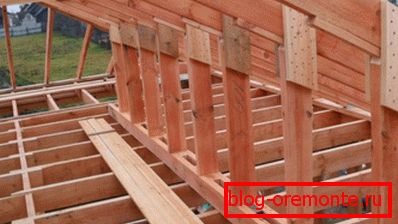

4. Поврзување на рабните нозе со помошни основни елементи. Во изградбата на rafter рамка, на rafters може да се поврзе со издувам, со завртка или Struts да се зголеми цврстина, сила и носивост.

Сметаат дека секое задник што се изведува за прицврстување на рововите за греди, маурелати или други структурни елементи на рамката, доведува до намалување на нивната сила, поради што искусни занаетчии препорачуваат да ги поврзете со помош на агли и облоги.

Методи на фиксација

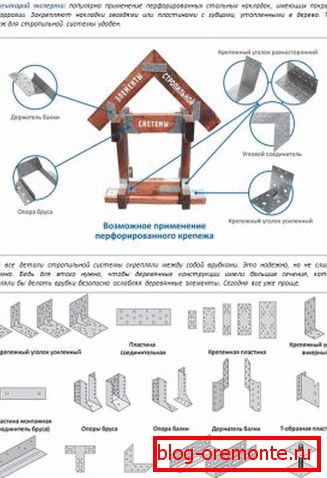

Решавање на прашањето за тоа како да ги поправите rafters на mauerlat или гребен трегер, потребно е да го изберете вистинскиот монтиран хардвер. Современиот градежен пазар има огромен асортиман на сврзувачки елементи од различни дизајни и големини. Главните критериуми за избор на сврзувачки елементи се материјалот што се користи за производство на рафтери, нивниот пресек, како и видот на товарот на кој се подложени. Постојат следниве методи на монтажа на скелети:

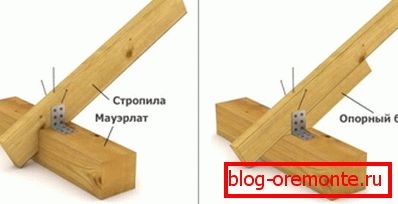

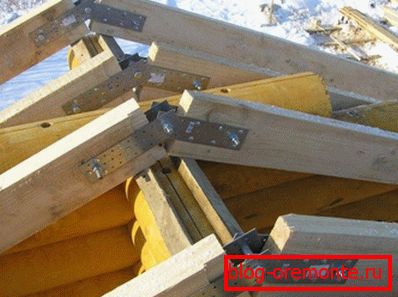

• Со метални агли. Металните агли со дупки за шрафови или нокти се најсигурната и издржливата опција за цврсто прицврстување на дрвени скелиња на маурелата, ѕидовите или гребенот. Тие овозможуваат многу пати да ја зголемат вкочанетоста и носечката структура на структурата на рамката.

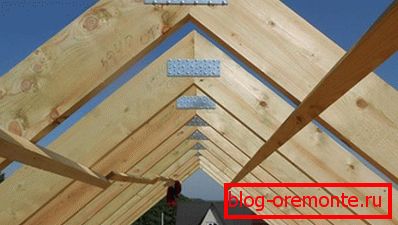

• Со метална обвивка. За да ги поврзете елементите на rafter рамката, исто така се користат перфорирани челични плочи, кои им овозможуваат да бидат фиксирани без да се направи цртичка во mauerlate или rafters, благодарение на што се зачувани нивната висока цврстина својства.
• Со помош на "chocks". Мали квадратни квадрати се нарекуваат затегнувачи, кои се поставени меѓу сплавот и гребенот или мауерлата како ленти кои ја зголемуваат ригидноста на структурата.
• Со лизгачки елементи. Друга опција за прицврстување на скелети со гребен или задна плоча е употребата на подвижни монтирања, кои во секојдневниот живот се нарекуваат санки или лизгачи. Поради нивната мобилност можно е да се компензира промената на големината на елементите, која се јавува во процесот на собирање.

Искусните занаетчии веруваат дека најсигурниот начин да се поправат дрвени скелиња е да се користат метални агли, кои цврсто ги поврзуваат дрвените елементи едни на други, строго фиксирање на аголот меѓу нив. Аголот, кој се преклопува на раскрсницата помеѓу рампа нога и гребен бар или Mauerlat, служи како еден вид на истегнување помеѓу нив.

Монтажи

Дрвото е природен материјал, кој во процесот на израмнување на влага и сушење дава значително намалување, поради што се менуваат линеарните димензии на структурата. Затоа искусни занаетчии препорачуваат изградба на покрив за логови и дрвени куќи, една година по изградбата, кога процесот на собирање се движи од активната во пасивна фаза. Ако цврсто ги фиксирате дрвените елементи на рамката, тогаш по сушењето на покривот на куќата може да се деформира. Затоа, за да ги поврзете скелерите користете ги следните видови на сврзувачки елементи:

1. Тешко. Тврд сврзувачки елементи се нарекуваат оние видови хардвер за прицврстување, кои не можат да ги компензираат промените во големината на дрвото за време на процесот на сушење. Тие обезбедуваат силна, сигурна фиксација, меѓутоа, тие можат да предизвикаат деформација на рамката, што доведува до промена на геометријата на покривот, протекување или дури и колапс на структурата. Овој тип на сврзувачки елементи вклучува метални агли, метални плочи и дрвени "чорапи".
2. Подвижен. Подвижни сврзувачки елементи се нарекуваат методи на фиксација, кои поради деловите кои лизгаат по својата оска, може да ја компензираат промената на големината на рамката во процесот на градење на собирање. Рамката, фиксирана со помош на лизгачи или санка, "дише" заедно со куќата, прилагодувајќи се на нејзините димензии, без деформации. Со помош на такви монтирања можете да изградите покриви за дрвени куќи кои не биле подложени на процес на собирање.

Интересно, постојат неколку варијанти на комбинации на подвижни и фиксни поврзувачки јазли. Најчести се багажникот системи со една крута и две лизгачки елементи кои обезбедуваат доволна подвижност со висока цврстина и структурна ригидност.

Видови на сврзувачки елементи

Меѓу искусни кровери, споровите не се повлекуваат, толку поефикасно е да се монтираат скејтери на подни греди и маурелат.  Меѓутоа, во повеќето случаи, потколеницата е дека во овие услови е попрактично да се користат ноктите или завртките. И двете овие елементи имаат свои предности и недостатоци:

• Ноктите се добри, бидејќи им треба само чекан, кој е во секое домаќинство. Сепак, некои господари се жалат дека е премногу долго за рачно да ги постигнат. Вреди да се потсетиме дека за прицврстување на скелетите се користат специјални остлени клинци, кои безбедно се држат до дрвото.
• Галванизирани завртки за самопреслушување, кои не се плашат од корозија, се користат за да се соберат рамперите. Поради низата тие цврсто се прицврстени во дебелината на дрвото, сигурно ги фиксираат елементите меѓу себе. Завртете ги брзо и погодно со пренослив шрафцигер. Недостаток на овој тип на сврзувачки елементи е тоа што при отстранување, да се отстранат шрафовите од дрво е долг и тмурен.

Најискусните кројачи се согласуваат дека за прицврстување на рабните нозе подобро е да се користат галванизирани прободени нокти кои се 5-3 mm подолги од дебелината на граѓа. Правилно избрани сврзувачки елементи - гаранција за висококвалитетно и долгорочно поставување на рамката на покривот, што нема да се плаши од било какво механичко влијание или оптоварување на ветерот.
