Пролетно покриен уред - структура и цртежи

Покривните покриви успешно се користат во изградбата на апарати за домаќинство: гаражи, скали, фрлања, тераси и летниковци. Ова е практичен и економичен начин да се заштити објектот од врнежи, ветер и студ. Сепак, уредот фрли покрив погоден за приватни домови.

Со ова градежно решение, архитекти создаваат задебелени проекти со неколку нерамномерно високи падини. Огромниот плус на покривите со еден наклон лежи во неговата достапност до масите на сопствениците на куќи, поради ниската цена на користените материјали и леснотијата на инсталација. Оваа статија ќе ви каже за дизајнот на еден чекор покрив систем, како да се пресмета наклонот на рампата и да се изгради тоа со свои раце.

Пролетен покрив

Најчесто, терминот "сингл" значи покрив кој има еден наклон. Наклонот, наклонот на кој е поставен со едноставен бандаж систем, лежи на ѕидовите на лежиштата на зградата и внатрешните прегради, доколку ги има. Метални кровни плочи, ондулин, платформа, метална плочка или евроскелет се користат како кровен материјал. Постојат два вида покриви:

1. Вентилација. Дизајнот на вентилиран покрив е погоден за опрема на отворени тераси и арбори, кои се користат во летниот период. Наклонот на наклонот на таков покрив варира во 3-6 степени. Инсталирањето на пролетен покрив од вентилиран тип не подразбира затоплување, а понекогаш и фронтон.
2. Невентилиран. Наклонот на покривот со еден наклон на не-вентилиран тип е 2-25 степени, во зависност од видот на кровниот материјал што се користи. Оваа опција се користи за преклопување на просториите, оперирани сите сезони, станбени згради, загреани гаражи. Ненавистен покрив внимателно изолиран, запечатен за да се намали загубата на топлина.

Особеноста на наведнатите типови на кров е дека еден рамен наклон не обезбедува независно спуштање снежни маси во зима, особено ако материјалот за покривање со груба конструкција се користи во градежништвото. Затоа, можно е во особено снежните зими сопственикот на куќата да мора да земе лопата.

Силни страни на покривот

Сè повеќе, дизајнерите и програмерите ги напуштаат комплексните проекти во корист на еден покриен покрив. Ова лесно се објаснува со неговите предности:

• Ниска цена. Поради економијата на градежни материјали, инсталацијата на едностран покрив е 2-2,5 пати поевтина од двојната наклон од оваа големина.
• Едноставност. Дизајнот на покривниот систем на покриви со еден наклон е едноставен за само-инсталација. Дури и со мало искуство во градежништвото, самиот почетник ќе се справи со работата, има цртање и потребната алатка.
• Голема отпорност на ветрот. Еднократниот покрив е најбезбедната опција ако локацијата е лоцирана во област со постојана роза на ветер, главната работа е правилно да ја одредите наветрен страна и да ја насочите рампата по неа.
• Намалени трошоци за греење. Бидејќи растојанието помеѓу наклонот и таванот во едностран покрив е помало од оној на другите видови, загреаните соби не се ладат, што значи дека загубата на топлина за време на загревањето на куќата станува помала.
• Достапност на проектот. Дури и ако не си во можност сами да го направите цртежот, има огромен број на готови, пресметани проекти со детални дијаграми на системот на бандажи и јазли на Интернет и во градежната литература.
• Лесно одржување. Дизајнот на бараниот покрив во секое време овозможува да се процени состојбата на покривниот систем, да се заменат оштетените делови, да се зајакне материјалот за кров независно, без да се вклучат најмени покриви чии услуги се скапи.

Видови на бандаж систем

Системот на елементите на покривот е рамка која сама по себе ја носи и ја распределува тежината на покривот околу периметарот на ѕидовите на товарот, давајќи стабилност на структурата. Во зависност од поставеноста на поддршката, доделите два вида на скелиња:

1. Срамота Овој метод за организирање на системот на бандажи вклучува употреба на внатрешни партиции со цел да се добие дополнителна поддршка. На ѕидот за поддршка, кој се наоѓа во средината на просторијата, инсталирајте лавици кои ги поддржуваат рамните нозе во средината. Ако користите две лого внатрешни партиции, можете да ги блокирате зградите со ширина до 16 m.
2. Виси. Ова е покомплексен систем на бандаж кој се потпира само на надворешни ѕидови, па затоа се потребни повеќе помошни елементи за да се стабилизира. Најголемата ширина на зградата, која може да биде опремена со виси столбови, е 7,5 метри, и за ова ќе биде потребна прилично комплицирана конструкција на две потпори, глави и пафти. За правилно пресметување на системот за виси столб потребно е длабоко знаење и искуство.

Основата за изградба на систем на бандажи од типот на висина или nacelle е детален цртеж кој ги отсликува точните димензии и меѓусебното распоредување на елементите и начинот на прицврстување на главните склопови.

Составот на бандаж систем

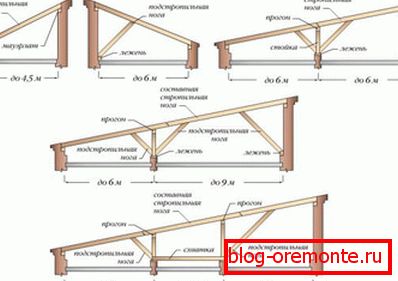

Едностраната покривна шема за конструкции со ширина до 4,5 метри од поморскиот тип вклучува ограничен број на елементи. Основата на системот на бандаж е маурелат, изработен од издржливо дрво 150x150 mm. Тој е фиксиран на горниот дел од зградата долж ѕидовите, на кој се поставени падините. За да се формира наклонот на покривот, ѕидовите се подигнуваат на различни висини. Исто така, на покривот се потребни поделени нозе, изработени од плочки од 50x150 mm. Од позадината на краевите на плочата, се изведуваат гасети за прицврстување на сплавот на плочата. Нозете се инсталирани на зрак на моќ, вметнувајќи го во длабокото црево, фиксирајте го со метални агли.

За рамномерна распределба на тежината на материјалот за покривање на сите носачи на бандаж, потребна е монтажа на лајсни. За меки типови покриви кои не се способни да ја задржат својата форма, тие користат континуиран тип обвивка изработена од влага од шпорети отпорни на вода. Доколку се употребуваат профилирани плочки или плочки, доволно е да се закопаат решетки 25х50 мм преку скафти со висина од 20-13 см. Комплицираниот покривен систем на покривот на покривот вклучува затегнување, држачи, држач и заглавје. Сите елементи се изработени од дрво од прво одделение, се сушат на оптимална влажност од 15-18%, се бришат и се третираат со длабока пенетрација со антисептична импрегнација.

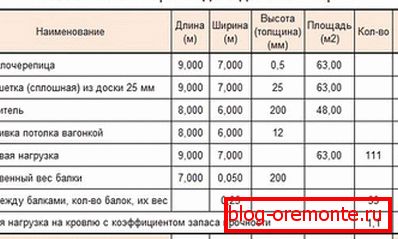

Важно е да се почитува рамнотежата помеѓу сложеноста на бандажниот систем и пресекот на нејзините елементи - со компликација на дизајнот, ја зголемувате неговата тежина. Препорачаната големина на сплавот се пресметува врз основа на привремени и трајни оптоварувања што дејствуваат на покривот или се определуваат според табелите со завршени вредности, земајќи ја предвид должината и висината на нозете, видот на дрвото.

Пресметка на наклонот на наклонот

Посното на покривот е добро бидејќи, ако правилно се насочи по ветерот и се избира оптималниот наклон, ќе издржи силен вечен ветер кој ќе го уништи двојниот наклон. За да го изберете аголот на наклонот на падините, треба да разгледате 2 параметри:

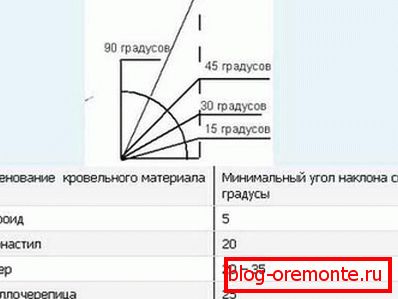

1. Користен покривен материјал. Ако сте го избрале материјалот за покривот пред дизајнот, тогаш главниот критериум при изборот на наклонот ќе биде препораките на производителот за нејзината инсталација. Металната плочка е поставена на падините под агол од 30 степени, чеша - 20-30 степени, обвивка - од 8 степени, ролни покриви - од 5 степени.
2. Климатски услови. Ако изградбата се одвива во регион со многу врнежи, тогаш е подобро да се постават наклон од 20-25 степени, преку кој водата тече од гравитацијата, а снежните маси се лизгаат. За ветровито подрачје, напротив, поставените падини со стрмнини од 3-10 степени со ниска ветерница се подобро прилагодени.
3. Ве молиме имајте предвид дека зголемувањето на наклонот на покривот ги зголемува трошоците за изградба поради покомплексниот систем на бандаж и потрошувачката на материјалите за покривање. Знаејќи ја големината на кутијата дома и одредувајќи го аголот на падините, треба да направите шематски цртеж, што е лесно да се одреди површината на покривот, должината на сплавот и разликата помеѓу висината на ѕидовите користејќи геометриски формули.

Изградба на ерекција покрив е одлична опција ако сакате брзо и ефтино блокирање на сместена или закачите carport на куќа. Покрај тоа, тоа е одлична причина да ги усовршувате градежните вештини, без ризик да го расипете покривот поради слабиот квалитет на работа.
