Сендвич цевка за оџакот - како да инсталирате свои раце

Ако ви се чини дека инсталацијата на оџакот е само грижа за среќните сопственици на камини, тогаш, најверојатно, само планирате да добиете приватна куќа. Сопствениците на куќи со искуство во нивното искуство знаат дека овој елемент на системот за греење е потребен и за гасните котли, со помош на кои се загрева куќата и организацијата на топла вода за печки во бањата.

И што на рускиот не му се допаѓа добра бања? Секој уред за производство на топлина бара цевка за излез од мешавина на гас што се состои од воздух и производи со согорување на горивото од просторијата до атмосферата. За да ја изведувате оваа работа, искусените печки препорачуваат сендвич оџаци и какви се тие, како се врши инсталацијата со свои раце, а денешниот напис ќе ви каже како да поминете низ покривот.

Сендвич цевководна конструкција

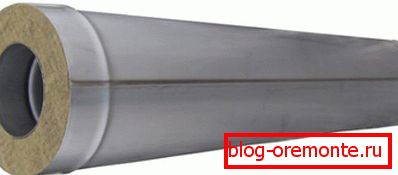

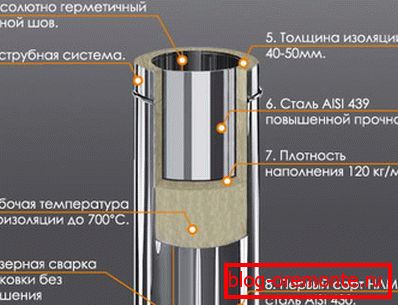

Сè што е поврзано со опремата за греење е поврзано со ризикот од пожари, особено во дрвени куќи. Статистичките податоци велат дека повеќе од половина од случаите на пожар се случуваат поради тоа што сопствениците на куќи неправилно го направиле инсталирањето на оџакот со свои раце. За да ја олесните оваа задача и да ја заштитите куќата од пожарот, користете сендвич цевка за оџакот. На прв поглед, тие изгледаат како обични производи од нерѓосувачки челик, но всушност имаат трислојна структура:

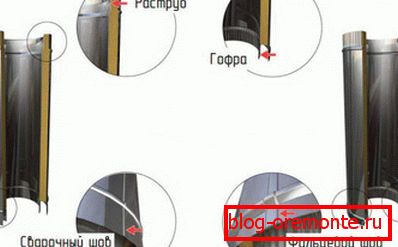

1. Внатрешна контура. Цилиндарот од круг од нерѓосувачки челик со зголемена издржливост не помалку од 1 мм со додавање на цинк или молибден. Внатрешната цевка е направена од метален лим, со заварување за да се добие запечатен спој. Поради својата висока антикорозивна својства, легиран челик не ја оштетува интеракцијата со вода.
2. Слој на изолација. Меѓу внатрешните и надворешните кола има изолационен слој кој врши две важни функции: ја "блокира" топлината внатре во цевката, спречувајќи ја да ги загрева околните материјали и не дозволува да се олади додека чадот поминува низ цевката, така што саѓите не се спојуваат на нејзините ѕидови. Како топлинска изолација се користат влакнести материјали со највисока класа на отпорност на пожар со работна температура до 700 степени, на пример, минерална волна базирана на базалт. Изолациониот слој помеѓу колата е 40-60 mm, а густината на изолацијата е 12o kg за кубен метар.
3. Надворешно куќиште. Надворешната обвивка од сендвич цевката, изработена од нерѓосувачки челик или од друг вид метал. Шварот на обвивката се изведува со ласерско заварување, што не го оштетува галваничниот слој од нерѓосувачки челик и го заштитува од корозија. Цената на цевките изработени од месинг и бакар во голема мера ги зголемува трошоците за поставување на оџакот, а инсталацијата е оправдана со спектакуларен изглед.

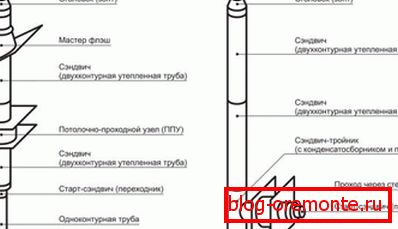

Дополнителни елементи на двоканален оџак

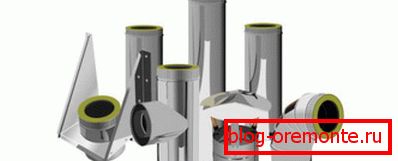

Сендвич цевки се составени од дополнителни елементи: прав делови, гранки, маици. Дијаметарот на производите зависи од производителот, така што треба да ги купите сите делови на оџакот на една компанија кои се идеално прилагодени еден на друг.

Предности на сендвич цевки

Сендвич оџаците во споредба со конвенционалните нерѓосувачки челик чини повеќе за сопствениците на куќи, но нивните трошоци се зголемуваат поради поголема безбедност и сигурност на таков систем, особено ако инсталацијата е направена со рака. Нивните придобивки вклучуваат:

• Одлична изолација. Внатрешниот слој на топлинска изолација ги штити околните елементи на системот на батерии од пожар и ја задржува топлината внатре во цевката. Сендвич цевка е одлична за инсталирање на надворешни оџаци кои не водат низ покривот. Во повеќето региони во Русија, нивната инсталација е можна само ако цевката е изолирана со свои раце или во производството.
• Нема кондензација. Во конвенционалните цевки, поради разликата во внатрешните и надворешните температури, кондензатот е формиран внатре, кој се акумулира на стекови, на крајот уништувајќи го оџакот. Во сендвич цевките поради топлинска изолација не постои премин на чад од пареа во течноста.
• Лесно одржување. Во сендвич цевки, чадот, кој поминува од сандачето во атмосферата, не се олади, така што депозитите на саѓите не се формираат на ѕидовите, за разлика од цевки со еден контура изработени од нерѓосувачки челик. Поради тоа, оџакот, дури и ако неговиот дијаметар не е голем, не бара чести чистење.
• Лесно. Имајќи речиси еднакви рефракторни квалитети, сендвич со оџак тежи неколку пати помалку од тули, така што нејзината инсталација не вклучува зајакнување на темелите.
• Естетика. Во споредба со една кола цевка направена од легиран челик, топлина изолирана со свои раце, сендвич цевки изгледаат неопределен и повеќе претставителни.
• Лесна инсталација. Благодарение на монтажа на прирабница или бајонет, сендвич цевка лесно може да се собере со свои раце и оџак поминува низ покривот.

За да го пресметате оџакот со свои раце, на уредот за греење се бара инструкција со наведување на моќноста и големината на влезот, врз основа на овие податоци се утврди дијаметарот на цевката потребна за обезбедување на удар.

Принципи на инсталација сендвич оџак

За да го користите грејачот без страв од пожар, труењето со јаглерод моноксид, неопходно е да го поставите оџакот, воден од правилата за заштита од пожар и градежни кодови:

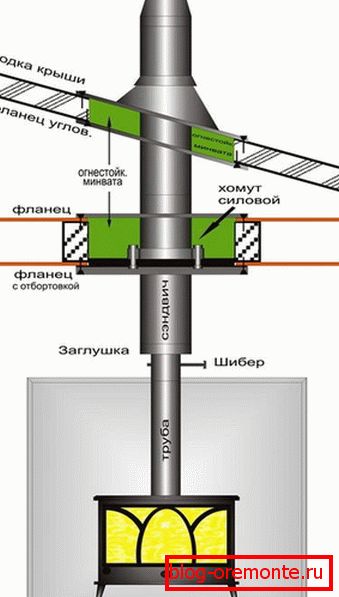

1. На места каде што е потребен премин на оџакот преку таванот, ѕидовите или покривот, инсталацијата на дополнителна топлинска изолација е потребна со помош на челичен канал или цевка.
2. Не поврзувајте ја цевката со сендвич директно на влезот на грејачот. Се препорачува да се користи сендвич цевка на надворешните делови на оџакот кога премин преку ѕид или покрив е веќе завршен.
3. Места каде што премин на оџакот во непосредна близина на ѕидовите, заштитен со листови од огноотпорни материјали, како што се азбест.
4. Ако инсталацијата е направена со рака, осигурајте се дека должината на хоризонталните делови што негативно влијаат на силата на ударот не надминува 100 см.
5. Дијаметарот на сендвич цевката изработен од челик по должина не треба да биде помал од влезната цевка на грејачот.
6. Оџакот од челик мора да биде составен со свои раце, така што зглобовите не паѓаат на премин на цевката преку покривот.
7. За да го поминете патот низ покривот во јазот меѓу елементите на системот на бандаж, користете свиоци. Сендвич цевки имаат странични делови со агол од 45 степени, ако ви требаат вртење од 90 степени, потребни се две гранки.
8. Дијаметарот на сите елементи на оџакот треба да биде ист, така што во зглобовите нема да се формираат празнини. Челични стеги и отпорни на запечатување се користат за запечатување на зглобот.
9. Во долниот дел на оџакот, се врши инсталирање на ревизија, врата или чаша преку која ја контролира состојбата на оџакот.

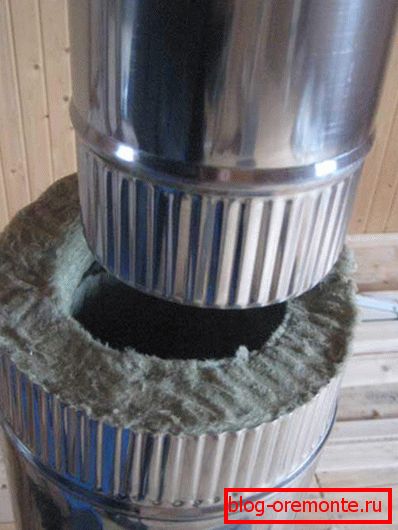

Инсталирањето на внатрешната контура на цевката се изведува "со кондензат", односно секој следен елемент се става во внатрешноста на претходниот. И надворешното куќиште е поврзано "со кондензат", напротив, ставајќи го горниот сегмент на долниот дел.

Инсталација секвенца

Инсталација на оџак вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

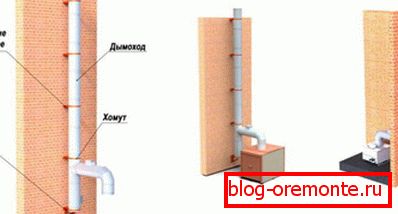

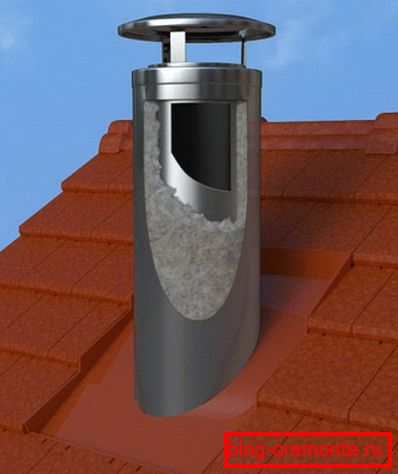

Инсталацијата на макари, колена и кривини се врши со помош на загради фиксирани на ѕидовите на секои 2 м. Ве молиме имајте предвид дека е невозможно да поставите оџак во близина на електрични инсталации или гасовод за да се избегне експлозија или пожар. Оџакот се поставува на покривот на растојание од 50-150 см од највисоката точка, а неговата височина мора да биде најмалку 0,5 м повисока од гребенот. Инсталација на оџак с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
