Систем за гребење на покривот - структура, уреди и видови

Структурата на покривот е една од најтешките во дизајнот и инсталирањето на компонентите на станбена зграда. Покривот прво го презема "удар", заштитувајќи ја куќата од врнежи, ветер и студ, така што удобноста на сите домаќинства зависи од нејзината затегнатост, издржливост и квалитет. Основата на сигурен покрив е багажниот систем, кој му дава облик на структурата, го поставува оптималниот наклон, а исто така служи за фиксирање на хидроизолациониот материјал. Составот и релативната положба на елементите на рамката зависат од конфигурацијата на покривот. Во оваа статија ќе ги опишеме видовите на покривни системи, како и начинот на кој тие се разликуваат едни од други.

Функции

Рафт систем - збир на поддршка елементи кои ја поддржуваат геометријата на покривот, скелет на покривот структура, давајќи им ригидност, саканиот падина. Составот, дебелината на делот, локацијата на деловите на "столбот" на покривот се одредуваат со пресметки кои ги земаат предвид трајните и привремените оптоварувања. Рамката на покривот ги извршува следните функции кои ја одредуваат функционалноста на покривот:

1. Ја поставува геометријата, наклонот. Растреските нозете на рамката го даваат покривот потребниот агол на наклон и облик, олеснувајќи ја олеснетоста на снегот или врнежите од површината. Тоа зависи од рамката колку скок или рампи ќе имаат покрив, што значи дека овој елемент на структурата го одредува својот изглед.
2. Таа служи како основа за прикачување на водонепропустлив материјал. Отворната платформа на рамката се користи за да се поправи покривот.
3. Рамномерно ја дистрибуира тежината на покривот. Меѓусебно поврзаните елементи на бандажот се рамномерно распоредени, а потоа го пренасочат товарот од финишното обложување и тежината на снежната маса помеѓу носечките ѕидови на структурата, избегнувајќи изобличување или деформација на конструкцијата.
4. Обезбедува функционирање на покривот. Структурата на рамката, земајќи ги предвид карактеристиките на покривот и покривот, обезбедува поддршка, аерација и заштита од кондензат.

Сметаат дека добро дизајнираниот покривен систем е гаранција за издржливост, сигурност и механичка цврстина на покривот, така што дизајнот и инсталацијата му веруваат професионални архитекти. Искусни занаетчии веруваат дека висококвалитетната рамка е многу поважна од завршувањето на покриви, па затоа не треба да заштедите на него.

Критериуми за избор

Уред стропильной системы отличается большим количеством вспомогательных элементов и повышенной сложностью. Тој е составен според пресметката на постојаните и привремените оптоварувања кои делуваат на структурата, проектот, земајќи го предвид избраниот кровен материјал, како и факторите на животната средина. При изборот на типот рамка, се земаат предвид следниве критериуми:

• Климатски услови во регионот каде што е во тек изградба. Со цел покривот да ја издржи тежината на снегот и водата за време на обилните дождови, се одредуваат просечните годишни дождови во зима и лето.
• Ветро оптоварување. За да се избере оптималниот дизајн на покривот, се одредува преовладувачката ветерна роза во областа на градење, а исто така се зема предвид и просечната брзина на ветровите.
• Природата на употребата на просторот под покривот. Во оваа фаза, се утврдува дали станбениот сведување ќе биде опремен во кровната соба или на незагреан сведување.

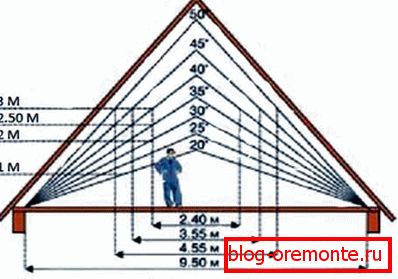

• Различен покрив. За секој материјал се пресметува оптимален агол на наклон на падините, земајќи ја предвид неговата форма и метод на прицврстување.
• Буџетот на инвеститорот. Системот за гребење е еден од најскапите во однос на материјалот и работата, дел од структурата на кровот, па затоа типот го одредуваат финансиските можности на инвеститорот.

Искусните занаетчии веруваат дека е бескорисно да се бориме со природата, сеуште ќе изгубите, затоа климатските услови во областа каде што е во тек изградба се од најголемо значење при изборот на покривна рамка. Ако регионот е ветрен, тогаш аголот на наклонот на падините е направен рамен, и ако снегот е повеќе стрмни.

Материјали

Системот за гребење е неопходен елемент на покриви од било која форма и конфигурација, кои се состојат од вертикални носачи, хоризонтални вдлабнатини и рафтирани нозе, обезбедување поддршка и сигурно прицврстување на материјалот за покривање. Материјалот што се користи за производство на рамката мора да има мала тежина, висока јачина, носивост, како и отпорност на влага. Најсоодветни опции се сметаат:

1. Вуд Вуд е природен, еколошки материјал кој е лесен и издржлив. За производство на рамката се користат квадратни шипки од 100x100 mm или 150x150 mm, плочи со дел од 50x150 mm тврди карпи. Значителен недостаток на дрвени елементи на рамката е дека тие се наведнуваат под сопствената тежина со голема должина, а исто така имаат слаба отпорност на влага.
2. Метал Металните бандажи се поскапи од дрвените, се користат главно со голема површина на платформа и голема тежина на материјал за покривање. Високата носивост на металниот профил или агол ви овозможува да го зголемите чекорот меѓу елементите на рамката без губење на структурната јачина. За да ја намалите веројатноста за рѓа, нанесете ги металите на отпорни на корозија.

Обрни внимание! Дрвото се смета за најсоодветен материјал за производство на рамна рамка од станбени згради, бидејќи има 3 важни квалитети: мала тежина, сила, пропустливост. За да се зголеми отпорноста на дрвото на влага, неопходно е да се третираат елементите на бандатот со длабоко продорен антисептик.

Уред

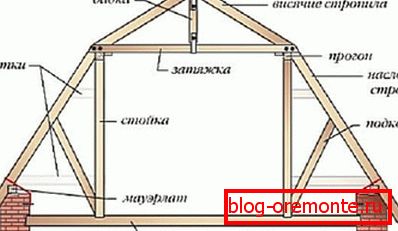

Уред стропильной системы крыши состоит из множества взаимосвязанных элементов, которые поддерживая друг друга, придают конструкции жесткость, необходимую прочность, а также распределяю вес кровельного материала равномерно между несущими опорами. Составот на рамката, големината на попречниот пресек на поединечните елементи и нивното сместување зависат од видот на завршна облога, наклонот на наклонот и начинот на користење на покривниот простор. Обично рамката се состои од:

• Mauerlata. Mauerlat е подграфер, кој е монтиран на врвот на горната круна или серија на товарни ѕидови на куќата. Изработена е од трајни дрвени дрва за дрво. Прицврстете го маурелот со долги метални шипки или со завртки.
• Легнат А безделник се нарекува пиштол дрво, не се наоѓа на надворешните носечки ѕидови, но на внатрешните прегради. На теренот се поставени централни столбови кои го поддржуваат покривниот гребен.
• Шкафове. Шкафовете се нарекуваат вертикални потпорни елементи кои го поддржуваат гребениот носач или централниот дел од носачите на рамката.
• Рафтот. Нозете на нозете се потпираат на мауерлата и гребенот, лоцирани под агол до основата на покривот.
• Ригел и затегнување. Овие термини се нарекуваат хоризонтални елементи на рамката, кои заедно се парни ногарки. Пречката е лоцирана на врвот на сплавот, веднаш под гребенот, таа е подебела и посилна од затегнувањето што се наоѓа многу пониско.
• Strut На спојката е поставен под агол на сплавот за да се спречи нивно свиткување под сопствената тежина. На едниот крај се одмараат против ногата, а со другата, против решетката или здивот.

Тоа е важно! Наједноставниот систем на бандажи се состои само од плоча, шинзи и гребен. Со зголемување на комплексноста на покривот се зголемува бројот на дополнителни елементи, зајакнување на структурата, како и надоместување на оптоварувањето на деформација и експанзија.

Видови

Конфигурацијата на рамката на покривот зависи од архитектонските карактеристики на преклопувачката структура. Покривот треба да го земе предвид бројот на логорните пирси внатре или надвор од куќата, со цел подеднакво да го дистрибуира товарот што се става на нив. Постојат следниве видови на скелиња:

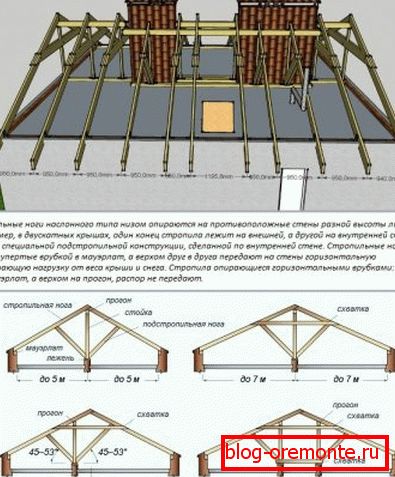

1. Отпадни. Шевните шинзи се нарекуваат рамка на покривот, која се потпира на двата надворешни носечки ѕидови и внатрешни. Во улога на внатрешни пори може да биде серија колони или капитална поделба помеѓу собите предвидени со проектот. Дополнителна внатрешна поддршка се користи како поддршка за гребенот. Со помош на лепење запира, можно е да се блокираат големи површински структури без да се изгуби ригидноста.

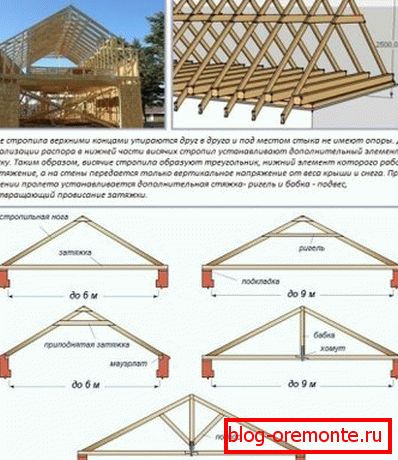

2. Виси. Висините скелети имаат поддршка само во еден момент - на раскрсницата со плочата за моќност. На другиот крај, тие се наведнуваат едни на други без поддршка на гребен носач. Таквиот систем е погоден за структури кои не обезбедуваат внатрешен главен ѕид. Рафтерите од овој тип имаат стабилна форма во форма на рамностран триаголник, и затоа не се потребни стабилизирачки елементи.

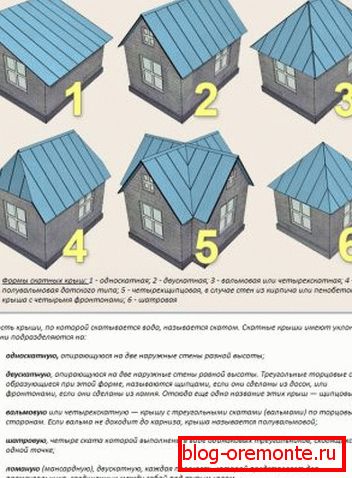

Имајте на ум дека конечната форма на рамка рамка од дрвени или метални елементи зависи од бројот на рампи и видот на покривот. Наједноставните опции се сметаат за еднокрилни и двокрилни покриви, а сложени се колковите, полу-паднатите покриви на шатори.
