Виси рафтери на покривот - структури, уред и компоненти

Кровот е најкомплексниот структурен елемент на станбена, комерцијална или индустриска зграда која не може да се изгради без точна пресметка и детален дизајн. Нејзиниот уред се состои од хидроизолационен слој и рамка која е одговорна за обликот, носивоста и сигурноста на покривот. Постојат 2 вида на кровни системи, различни во составот и начинот на поврзување елементи - виси и најлон. Во оваа статија ќе покажеме што се виси дрвја, како и како ова конструктивно решение се применува во градежништвото.

Функции рафтери

Рафтот рамка е збир на поддршка елементи кои се одговорни за давање на покривот форма, геометрија, наклон и висока носивост. Особеноста на системот за виси столб е тоа што таа се гради во конструкции кои немаат внатрешни потпирачи за носење. Дизајнот на бандажот на таквата рамка е рамностран триаголник формиран од страна на дрвени скелиња и затегање, па затоа е многу отпорен на надворешни влијанија. Целите на рамката на рамката се разгледуваат:

1. Формирањето на наклонот на покривот. Покривот треба да има наклон за ефикасно одводнување на влагата за време на врнежите, за да ја отстрани снежната маса за да се избегне преоптоварување на рамката.
2. Дистрибуција на тежината на покривот. Структурата на покривот тежи многу, особено со оглед на дополнителното оптоварување за време на снежни врнежи. Рафтери рамномерно ја распределуваат тежината на облогата помеѓу ѕидовите на лежиштата.
3. Поправање материјал за кров. Хидроизолациониот слој е прикачен на конусот на рамката на рамката, која го дистрибуира товарот и ја дава облогата цврста форма.

Сметаат дека висините скелети се сметаат за постабилна структура на рамката, бидејќи нивниот уред помага да се намали оптоварувањето на брут, од кое страдаат јазлите на поморските системи.

Уред naslonnyh системи

Дизајнот на системот за виси столб подразбира дека не постојат внатрешни носечки носилки во преклопувачката структура. Во овој случај, скелетите имаат потполна основа во точката на прицврстување на маурелата, а со другиот крај на ногата тие едноставно се прилепуваат меѓу себе без да користат лента за превртување. Обетка на висината е рамнодец триаголник со база еднаква на ширината на фасадата. Се состои од следниве елементи:

• Mauerlata. Ова трајно, рамно дрво со здрава дрвена маса со пресек од 100x100 mm или 150x150 mm е поставено на горната површина на последното ниво на носечките ѕидови каде што нозете на рафтерите ќе лежат на нив. Овој уред ја дистрибуира тежината на рафтерите, пренесувајќи го товарот на темелите.
• Подигнете ги нозете. Тоа се потпорни елементи кои ја формираат рамнината на покривите на покривот, кои се направени од прав штици од 50x150 mm или 100x150 mm. Тие се поставуваат во парови во чекори од 60-120 см, во зависност од тежината и големината на завршниот слој.
• Затегнување. Затегнување се нарекува хоризонтален елемент на рамката, кој ги затегнува долните краеви на раздвојните нозе, компензирајќи го оптоварувањето на експанзијата, зафаќајќи ги главните јазли на покривот.
• Ригел. Ригел е врвен здив, кој повлекува заедно скејтери на кратко растојание од скејт. Бидејќи во оваа област оптоварувањето на експанзијата е поголемо, тој е направен од лента на подебел дел.
• Баба. Бабата го нарече елементот на висината на рамката за виси столб, кој го поддржува централниот дел на изметот под гребенот, спречувајќи го логорот на надворешните ѕидови.
• Strut Страниците се нарекуваат хоризонтални потпори, поддржувајќи ги нозете на гребенот во горниот или средниот дел, спречувајќи го девијацијата на долгите елементи.

Обрни внимание! Многу често, системот за обесени бандажи не вклучува плоча за електрична енергија, бидејќи нејзината функција успешно се изведува со затегнување кое се наоѓа на ниско ниво. Искусни занаетчии веруваат дека дизајнот на рамката без овој елемент не губи на било кој начин, ниту во сила ниту во сигурност.

Видови

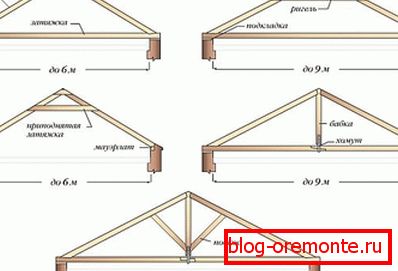

Уредот на системот за виси столб во голема мера зависи од обликот и големината на преклопувачката структура. Колку е поголема површината на куќата, толку повеќе конструкцијата има дополнителни елементи што ја зголемуваат носечката моќ на рамката. Наједноставната трибуна е рамнокрак триаголник формиран од страна на фармите и puffs. Но, колку подолго, на дрвени скелиња, ќе биде потребна поголема поддршка за да се компензира нивната девијација под сопствената тежина. Постојат системи за виси столбови од следниве видови:

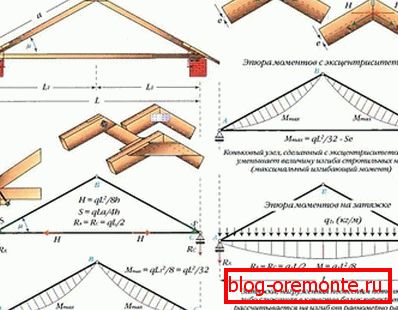

1. Едноставен лак со три шарки во облик на триаголник. Ова е примерок од наједноставната фракција на висина, која се состои од носачи на носачи и пафти. Тоа е затворен триаголник, чија основа работи само во тензија, а страни - на девијација. Така е можно да се блокираат шири шири до 6 метри.

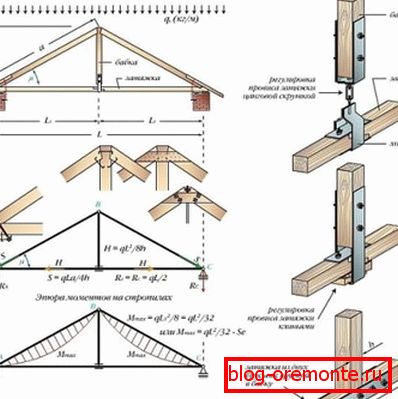

2. Триаголен лак со три крила со суспензија или заглавје. Ако ширината на преклопената конструкција надминува 6 метри, тогаш проблемот е употребата на цврста лента за производство на издувни гасови. Дрвениот елемент од таква должина ќе се разгори под сопствената тежина, па затоа е изработен од два одделни делови и суспендиран од скејт со помош на заглавјето.

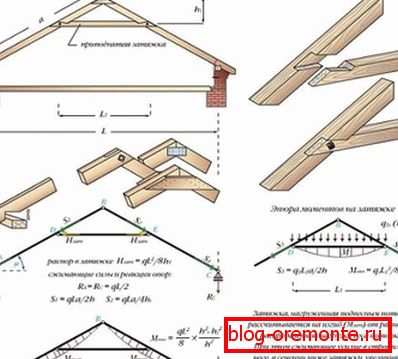

3. Три-шарнир лак со подигната повлече. Оваа верзија на системот за виси столб се користи ако покривот е од тавански тип. Во исто време, здивот се преместува во горниот дел на раздвојните нозе поблиску до врската со гребенот. Колку е повисока, толку е поголем стресниот притисок што го доживува. При опремување на таванот, зголемената напнатост дејствува како таван.
4. Триаголен лак со три шарки со болт. Во ова олицетворение, подвижното монтирање во форма на лизгач, кои се прицврстени на плочката, се заменуваат со фиксни. Затоа, завртката, која ги прицврстува рафтовите парови во горниот дел, е под притисок не на напнатост, туку на компресија.

Тоа е важно! Доколку должината на нозете е поголема од 4-4,5 метри, а потоа со дебелина на сегментот од 50x150 mm или 100x150 mm почнуваат да доживуваат значително оптоварување на деформацијата под дејство на сопствената тежина. Со цел да се компензира овој напон, во горниот или средниот дел на сплавот тие се поддржани од страна на потпора опкружена на главата.

Видови на монтирања

Покривот, чија рамка е направена од дрво, е подложена на топлинска експанзија, а исто така малку ја менува својата големина во зависност од влажноста. Така што овие најмали промени не доведуваат до деформација, користете посебен систем за прицврстување на градежните компоненти. Виси ровови имаат 2 типа на сврзувачки елементи:

• Движење Мобилни тела се нарекуваат специјални уреди - лизгачи, изработени од метал. Со помош на нив, нозете на стеблата се прицврстени на плочата за струја, поради што тие можат да се поместуваат малку кога големината на елементите се менува со флуктуации на влагата. Таквите уреди ја спречуваат деформацијата на рамката на покривот, овозможувајќи му да "дишат".
• Тешко. Цврстото зацврстување на елементите на рамката на рамката се изведува со помош на ноктите, завртките за завртки или металните облоги. Овој метод обезбедува сигурна фиксација, но не ја компензира термичката експанзија и промената на големината на дрвото со флуктуации на влажност.

Искусните занаетчии тврдат дека е забрането да се истурат дупките во маурелата за прицврстување на рабните нозе, бидејќи тоа го нарушува интегритетот на дрвото и ја намалува неговата сила. Во случај на мобилна фиксација, нозете се прицврстени со лизгачи, и кога крути фиксации, вдлабнатини се отсечени под плочата, а потоа прикован со нокти.

Критериуми за избор

Суспендираните рафтери се сметаат за посложени во дизајнот и монтажата на рамка. Овој тенок систем бара внимателна пресметка, земајќи ги предвид сите оптоварувања и сили кои ќе влијаат врз него однатре и надвор. За да го направите покривот сигурен, изборот е направен во согласност со следните фактори:

1. Климатски услови. За да се процени што ветер и снег оптоварување ќе влијае на rafters, треба да се утврди климатска зона на регионот во кој е во тек изградба.

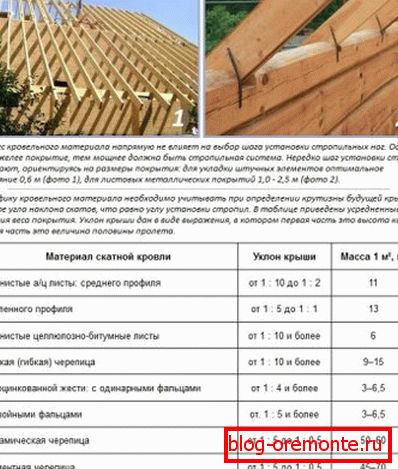

2. Завршна покриви. Изборот на рамката на покривот зависи од посакуваниот покривен материјал, бидејќи варијантата има оптимален агол на падина и препорачано растојание помеѓу елементите во согласност со тежината и големината на облогата.
3. Вид на покрив. Покривот може да биде единечен, двонасочен, колк, полу-колк или колк, во зависност од обликот и големината на структурата.

Тоа е важно! Суспендираните покривни фарми се тешки и големи, така што можете само да ги подигнете структурите кои веќе се собрани на кровот со кран. Најчесто, рамката е составен директно на висина, што го отежнува работењето на покриви.
