Јазовец микс за топол под

Технологијата на водоотпорен под во нашето време е далеку од чудо. Топол кат го опремуваат целиот животен простор, што ги прави главни. Тие исто така се сместени во посебни простории, користејќи го како дополнителен извор на топлина. Подот изолиран со топлина е нискотемпературен систем за греење, и, на пример, системот на радијатори припаѓа на висока температура. За да се намали температурата за подно греење, единицата за мешање е специјално интегрирана. Од овој напис, ќе научиме со вас како да направите јазол за мешање на подно греење со свои раце. Ние ќе го разгледаме секој елемент што се користи за оваа страница и опции за нејзиниот аранжман. Освен тоа, можете да гледате видеа и избрани тематски шеми.

Зошто ви е потребна единица за мешање

Употребата на единицата за мешање е можна само ако водата се користи како течноста за ладење. Принципот на такво греење е многу едноставен:

• Котел.
• Топлина носител.
• Коло за греење за батерии и подно греење.

Главно температурата на носачот на топлина во радијаторите е 95 ° C За подно греење, доволно е 31 ° С. Присуството на таква температура ќе создаде удобни услови за живеење, и ќе биде пријатно да се движи по подот.

Обрни внимание! 31 ° С за течноста за ладење е златното средство. Подот нема да биде многу жешко или, обратно, ладно. Важно е да се разгледа дебелината на грејната торта и видот на обложување. Врз основа на ова, течноста за ладење може да достигне до 55 ° C

Котелот произведува многу висока температура, што не одговара на техничките можности на подното греење, поради што е опремено средството за готвење. Се инсталира кога течноста за ладење ќе влезе во системот за подно греење. Благодарение на него, топла течноста за ладење се меша со ладењето, што резултира со температурен баланс. Единицата за мешање ќе спречи евентуално оштетување на системот за подно греење.

Обрни внимание! Ако бојлерот ја загрева водата само до дозволената температура на топли подови, нема потреба да се опреми единица за замена. Ако котелот се користи за загревање на водата и има посебно коло за загревање, единицата за субмодери е неопходна.

Принципот на работа на миксер

Принципот на работа на единицата за мешање има едноставен циклус. Течноста за ладење е насочена кон колекторот, а потоа застанува во близина на сигурносниот вентил, кој има вграден термостат. Ако температурата е поголема од дозволената температура, вентилот се отвора автоматски и се меша ладна вода. Кога се постигнува точната температура, вентилот се затвора, соодветно, протокот на топла течност за ладење застанува. Овој циклус продолжува постојано.

Работата на мешање единица за подно греење е можно со користење на два методи. Задачата на колекторот не е само да управува и да ја анализира температурата на течноста за ладење. Го организира циркулирањето на водата преку грејни кола. Изграден е од два дела:

1. Безбедносен вентил. Се храни топла вода и истовремено ја анализира влезната температура.
2. Циркулациона пумпа. Благодарение на него, течноста за ладење се движи низ цевките со потребната брзина, што придонесува за еднообразно загревање на подот.

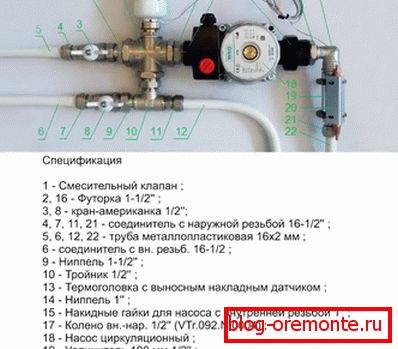

Во прилог на овие важни елементи, миксер е опремен со други детали:

• Обиколен пат - ја извршува задачата за заштита на јазот од тешки товари.
• Исклучен и одводлив вентил.
• Воздухоотводчик.

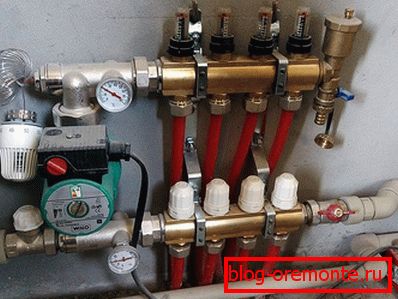

Монтажата на единицата за мешање се изведува пред инсталирање на загреан под. Можете да го инсталирате на било кое погодно место. Ова може да биде котлара, во посебна просторија или со колектор пред влезот на топла вода.

Обрни внимание! Ако топол кат ќе биде сместен во неколку простории, единицата за мешање мора да биде инсталирана на секоја од нив или една заедничка во колекторскиот кабинет.

Организација на работа

Една од главните разлики во работењето на единицата за размножување е употребата на различни вентили. Најпопуларните тростовни и двонасочни вентили. Често се нарекува "моќ". Тој е опремен со термостат со инфрацрвен сензор. Кога водата влегува во топлиот под, ја анализира неговата температура, а постојната глава на вентилот го отвора / го затвора протокот на течноста за ладење.

Во таков вентил, мешањето на водата се случува на овој начин: течноста за ладење се движи околу системот во еден циклус. Безбедносната глава се отвора или затвора, доколку е потребно. Ова е за да додадете топла вода во системот.

Обрни внимание! Ако загреаната површина надминува 200 m²тогаш двонасочниот вентил не може да се користи.

Што се однесува до триполниот вентил, тој е опремен со неколку функции. Покрај функцијата за снабдување, ја игра улогата на балансирање поради бајпасниот вентил. Се разликува од двонасочниот вентил со тоа што се меша топла вода со разладена вода, која се враќа во вратен проток. Таквите вентили во повеќето случаи се опремени со серво. Овој уред ги контролира контролорите и термостатите зависни од времето.

Триполниот вентил е исто така опремен со амортизери. Се поставува помеѓу цевката за топла вода што доаѓа од котелот и ладна вода што доаѓа од враќањето, под агол од 90 °. Поради ова, можете да поставите било која положба на вентилот, во зависност од тоа кој однос на топла и ладна вода е потребен.

Обрни внимание! При распоредувањето на подот со изолација на топлина од страна на контролорот кој е зависен од времето, тригонскиот вентил е универзален уред. Исто така е ефикасна за греење на големи површини.

Во прилог на предностите, можно е да се истакнат недостатоците на ваков вентил, меѓу кои се две главни минии:

1. Примената на нехладена вода во колото за подно греење може да предизвика наплив на притисок во цевките.
2. На уредот му треба коректен прилагодување. Со мал вовлекувањето во системот може значително да се промени температурата.

За каква цел е користен контролорот зависен од времето? Благодарение на него, можете да ја менувате моќноста на подното греење. Овој контролер е отфрлен од временските услови. Значи, ако се забележи голем пад на температурата надвор, контролорот дава сигнал и автоматски ја зголемува зададената температура. Како последица на тоа, стапката на циркулација се зголемува. Благодарение на овој топол подови секогаш ќе придонесе за удобен престој во куќата или стан. Таков уред е директно поврзан со субмоделот.

Обрни внимание! Можете да ги спроведете мануелните контролни вентили. Но, ќе има тешкотии, бидејќи ќе биде исклучително тешко да се најде совршен проток на течноста за ладење. Затоа, многу експерти препорачуваат интегрирање на автоматски контролери што зависат од времето, кои анализираат и даваат соодветен сигнал за само 20 секунди.

Карактеристики на инсталацијата на единицата за мешање

Нема посебни тешкотии при инсталирањето на единицата за субмодери. За да ја поедноставите инсталацијата, можете да ги користите дијаграмите на крајот од овој член. Значи, пред сè, се избира соодветно место каде ќе се изврши инсталација на групата на субмикс. Добро е ако е инсталиран во разни кабинети. До избраното место треба да има слободен пристап. Цевките што се поврзуваат од котелот и колектор се поврзани со инсталацијата. Исто така монтиран сензор за притисок, притисок и температура. Овие сензори можат да се купат или купат одделно. Во вториот случај, мора да ги собирате сами.

Посебно внимание посветете на изборот на цевката. Таа мора да се справи со високата температура на течноста за ладење од котелот. Полимерните цевки ги исполнуваат овие барања.

Обрни внимание! Ако гликолениот раствор се користи како топлина, тогаш не треба да се монтира галванизирана цевка.

Врската и инсталацијата на единицата за размножување се врши земајќи ги во предвид воздушните меури кои можат да влезат во системот за подно греење од линијата за враќање на котелското коло. Инсталираната единица мора целосно да ја исклучи можноста за кондензирана течност или навлегување вода на деловите што работат под струја. Инсталирањето е завршено со поврзување на тригонскиот вентил на погонот. Конечно, уредот ќе се напојува со струја. По калибрирањето, тој испраќа контролни сигнали.

Прилагодување на единицата за мешање

Кога јазот на субмикстурата е инсталиран, важно е да го конфигурирате според избраната шема. Поставувањето бара подетално објаснување. Подолу е чекор по чекор водич:

Фаза 1

Така што во процесот на поставување на серво или термостат немаше ефект, треба да се отстрани.

Фаза 2

Бајпасниот вентил е поставен на 0,6 бари, тоа е неговата максимална ознака. Во оваа положба, вентилот нема да работи, инаку поставката ќе биде неточна.

Фаза 3

Во оваа фаза, пресметајте ја локацијата на балансниот вентил на колото за подно греење. За да можеме да бидеме попогодни за нас да се броиме, коло на радијаторот ќе биде означено 1, а контурата на загреаниот под ќе биде 2. За да се одреди капацитетот на балансниот вентил, користете ја следнава формула:

• т₁ - температура на водата во добиточната храна.
• т₂ поднесување – температура воды в подаче теплого пола.
• т_{2 обр} - Температурата на водата во подот за греење.
• K?_т - коефициент = 0,9.

Расчет осуществляется так: т₁ = 95 °С, т_{2 поднесување} = 35 °С, а т_2бр = 35 ° C. Пренесете ги вашите индикатори на следната формула. Резултатот К?_б изложи на балансниот вентил:

4 фаза

Сега пумпата се прилагодува, имено, каков проток и губење на притисокот ќе ја има течноста за ладење во грејното коло на подното греење по единицата за мешање. За да извршите точна пресметка, користете ја следнава формула:

• Г.₂ - потрошувачка на вода во средното греење коло.
• П - вкупниот износ на моќност на сите уреди што се монтираат по единицата за размножување.
• c е топлотниот капацитет на вода. За вода, оваа бројка изнесува 4,2 kJ / (kg ° C).
• т_{2 поднесување} – т_{2 обр} - температура на водата при враќање и проток.

На пример, размислете за следнава формула:

Обрни внимание! Следно, се врши хидраулична пресметка. Потребно е за да се извршат точни пресметки за губењето на притисокот во колото за загревање. За да го направите ова, можете да ја користите онлајн програмата, која може да се најде на официјалните веб-страници на производители на submix јазли.

За да ја прилагодите брзината на пумпата, можете да ги користите следниве графикони:

Првиот чекор е да се направи знак кој ќе одговара на притисокот и протокот на пумпата. Бројката што одговара на брзината на пумпата е знак над кривата. Така, протокот може да биде еднаков на 0,86 m.³/ ч, и притисок од 4.05 м. Чл.

Обрни внимание! Важно е да се земе во предвид губењето на притисокот на течноста за ладење во колото за загревање. За да го направите ова, да земете акции од 1 м. Како резултат на тоа, ќе добиете -? Pn =? Pc + 1 = 4.05 + 1 m внатре.

Подолу е распоредот на циркулационата пумпа:

Ако по сите овие пресметки не можете да ја прилагодите пумпата, тогаш можете да отидете на друг начин за да го решите овој проблем. Пумпата се изложува на минимум. Ако во процесот на балансирање на системот се утврди дека брзината на пумпата не е доволна, едноставно ја зголемува брзината на пумпата со една поделба. Значи, додека не ја постигнете саканата брзина на движење на течноста за ладење.

5 фаза

Сега е време да се балансираат грејните гранки. За да го направите ова, затворачкиот вентил на главното коло треба да се затвори. Од вентилот отстранете го капакот. Со хексадецимален клуч, свртете го во насока на стрелките на часовникот додека не застане. Гранките на кола за загревање се балансираат со балансниот вентил.

Обрни внимание! Балансот не е потребен ако има само еден греен круг по единицата за местење.

Процесот на балансирање се одвива по следниот редослед:

• Отворени за максимална регулација на балансот.
• На гранка која има максимално отстапување на протокот, вентилот се затвора до саканата големина. Со овој принцип се регулира секоја топлинска контура на топол кат.
• Ако по израмнувањето на поставувањето е изгубено, потребно е повторно прилагодување.
• Ако не можете да го прилагодите саканиот проток со отворениот вентил, вклучете ја пумпата со поголема брзина.

6 фаза

Сега важно е да го поврзете јазот со други уреди за загревање. За да го направите ова, отворете го балансирачкиот вентил за заклучување на колото на ладилникот, кое што го затворивте на самиот почеток. Се отвора до посакуваната положба за саканиот проток.

За да го контролирате протокот на течноста за ладење, можете да користите друг метод, имено, во задниот дел на загреан под. Во овој случај, потребна ви е следната формула:

Од претходните пресметки можете да направите следнава пресметка:

Фаза 7

Сега е време да се прилагоди бајпасниот вентил. На вентилот, притисокот е поставен на 10% поголем од максималниот притисок на пумпата при одредена брзина. Врз основа на карактеристиките на пумпата, утврдете го вкупниот притисок во него.

Кога отвора бајпас вентил? Ова се случува само во една ситуација, имено кога пумпата работи да го зголеми притисокот, но во исто време протокот на течноста за ладење е минимален.

Графикот ја покажува вредноста на бајпасниот вентил:

Ако во гасоводот движењето на течноста за ладење при првата брзина на пумпата е висока 3,05 m, тогаш тоа е еднакво на 0,3 bar. Во случај на просечна брзина на пумпата, вредноста ќе биде како што следува: висока 4,5 m. = 0,44 бари, а со максимална брзина од 5,5 метри. или 0,54 бари. Значи, на бајпасниот вентил ја поставувате оваа вредност 0,54 - 5% = 0,51 бари.

8 фаза

На самиот крај, потребно е да се провери работата на единицата за размножување. Затоа, проверете го соодносот на температурата во секоја кола, како и колку топлите подот во секоја посебна гранка се затоплува. Треба да се почитува следната еднаквост:

Индекс "f" - вистински, и "p" - пресметаната вредност.

Во случај да нема еднаквост, тогаш затворете го вентилот за балансирање на исклучување? Потоа направете повторени пресметки, отстранивте претходни индикации. Ако постои еднаквост, тогаш работата на субмоделниот јазол е точна. Во овој случај, инсталирајте го термичкиот глава / серво во место и ставете заштитна капа на секој елемент, и на крајот затегнете ја завртката на балансниот вентил.

Следново е пример пресметка:

Обрни внимание! Во нашиот случај, отстапувањето изнесува 6,6%. Ова е во границите на она што е дозволено (до 10%), што значи дека поставувањето на мешачкиот јазол на загреаниот под е точен.

Значи, ги разгледавме карактеристиките на собранието и конфигурацијата на подот топлиот под. Не може да има грешка. Ако се сомневате во вашите способности, побарајте помош од квалификуван техничар. Во оваа статија, постојат многу дијаграми, графикони, формули кои јасно покажуваат како правилно да се соберат и прилагодат единицата за мешање. Ако имате лично искуство во такви дела, ние ќе бидеме заинтересирани за вашето мислење, кое можете да го искажете во вашите коментари на статијата.

Видео

Од обезбедениот видео материјал, можете да дознаете за едноставен метод за прилагодување на температурата на загреан под на единицата за мешање:

Шеми

Од дадените шеми, ќе можете да дознаете повеќе за можните шеми за поврзување и монтажа на единица за мешање на подно греење:
