Како да го поврзете подот со вода загреан

За да се постигне удобна температура во собата, многумина одлучуваат да изградат систем за подно греење. Како што е познато, постојат два вида греење - вода и електрична енергија. Ако поврзувањето на електричниот под е доволно едноставно, тогаш при поврзување со греење на вода треба да се земат предвид некои нијанси. Постојат неколку методи за поврзување на подот со топла вода. Во оваа статија ние ќе ви кажеме за најприфатливите технологии и како правилно да го спроведувате процесот на поврзување.

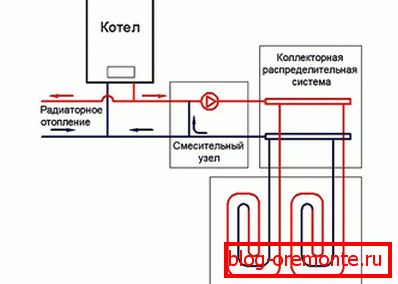

Колекторска врска преку котелот

Шемата за поврзување со колектор е сведена на фактот дека котелот и колектор мора да се приклучат на цевката. Ако котелот е поставен во близина на цевката за гас (во случај кога котелот за гас), колектор може да се монтира на кое било погодно место. Мора да има пристап до цевките за снабдување со проток и враќање, како и за контрола и контрола на системот.

Пред поврзување на цевките со колектор, неопходно е да се инсталираат затворачки вентили. За да може полесно да се контролира температурата, термометарот може да биде вклучен во дизајнот на вентилот.

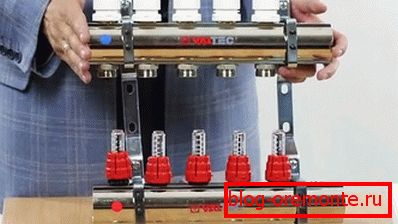

Обрни внимание! Ако сакате, можете да купите комплетен колектор во комплетен склоп, на пример, компанијата Valtec, Waltts или REHAU. Во нивната конфигурација постојат затворачки вентили за поврзување на цевководот. Тие исто така се опремени со вентили за секој поединечен коло, што ќе овозможи, доколку е потребно, да се поправи греењето на подот, без да се исклучи целиот систем, туку само избраната гранка.

Така, собранието кое се состои од колектор, цевка и кран е меѓусебно поврзано со фитинзи за компресија. За поврзување на цевките, се користат специјални врски, кои се состојат од месинг орев, прицврстувачки прстен и потпорен ракав. Ако е неопходно да се поврзат цевки од различни дијаметри, тогаш може да се користат адаптери-адаптери.

Така, имаме наједноставна шема за поврзување на подно греење. Оваа шема ги содржи следните јазли:

• Едноставен колектор со затворачки вентили.
• Цевка за напојување / враќање која се поврзува преку чешмите со чешел.

Така, течноста за ладење ќе биде рамномерно распоредена околу грејните кола.

Обрни внимание! Опишаната шема е една од наједноставните и во исто време не препорачана од експерти. Со оваа врска, потполното греење целосно ќе зависи од котелот. Единственото нешто што може да се направи на колекторот е делумно да се покрие вентилот за да се намали протокот на течноста за ладење. Се разбира, подно греење е подобро да се организира со индивидуална контрола.

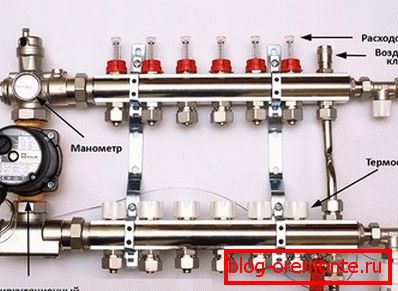

За организирање на целосна контрола на загреаниот под во дизајнот на колекторот ќе бидат вклучени:

• Единица за мешање на пумпата.
• Исцедете петел.
• Циркулациона пумпа.
• Воздухоотводчик.
• Исклучени вентили и цевки.

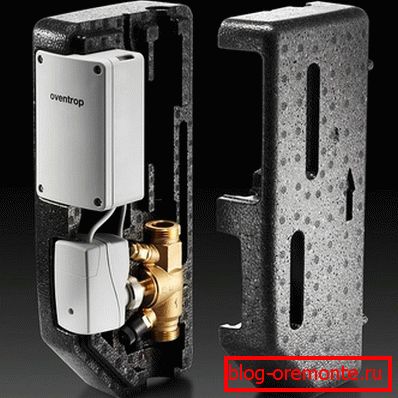

На излезот / влезот, наместо конвенционалните чешми, може да се инсталираат термостатски контролни вентили. Преку нив можете да го поставите пропусниот опсег на кран. Ова се постигнува благодарение на термобалонот со парафин, кој се проширува или се договара под влијание на температурата.

Обрни внимание! Ако живеете во студени површини, системот за подно греење треба да биде опремен со миксер. Котелот ќе произведува превисока температура, а течноста за пренос на топлина за подно греење не треба да биде повеќе од 55 ° C

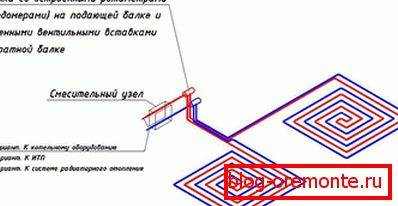

Инсталирањето на пумпата за мешање се изведува помеѓу цевката за напојување и снабдувачкиот конус. Исто така постои и трет излез што оди до враќање пред да се врати во колекторот. Доколку е потребно, пумпата ќе ја исфрли ладената течност за ладење во протокот за да ја постигне поставената температура.

Колку е оправдано шемата за поврзување на котелот?

Поврзувањето со колекторскиот котел штеди пари за купување на опрема. Овој метод може да загрее соба до 150 m.². Но, во однос на практичноста, подобро е да се купи / инсталира колектор, кој ќе овозможи целосна контрола на температурата на течноста за ладење.

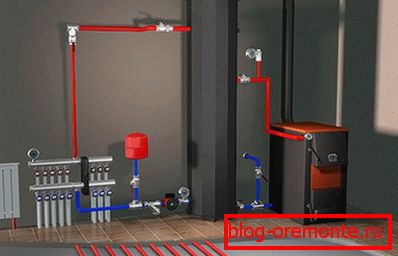

Исто така, постои можност за поврзување на загреан под под котел. За да го направите ова (без оглед на видот на котел цврсто гориво, гас, дизел, итн.), Мора да ја купите следната опрема:

• Пумпа
• Безбедносна група
• Експанзионен резервоар.

Пумпата е инсталирана пред вентилот со три насоки или пред влезниот колектор.

Обрни внимание! Ако вашите средства дозволуваат, можете да се разделите преку модул за под-микс, или како што се нарекува мешање. Може да биде од два типа за котли според типот на пумпна станица и за колектори, кој е инсталиран директно во колекторскиот кабинет.

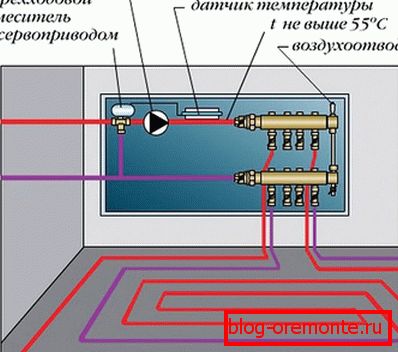

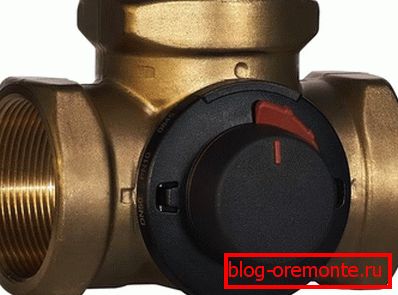

Систем за поврзување со трипонски вентил

Наместо пумпа за мешање, можете да користите мешалка во три насоки. Се користи во случаи кога пумпата не треба да ја зголеми циркулацијата. Неговата инсталација се изведува на излезот на колектор. Оваа шема ги содржи следните јазли:

1. Од една страна, цевките кои доаѓаат од котелот се поврзани со колектор.
2. Од друга страна, секој колектор е опремен со сплитер.
3. Секој сплитер е опремен со вентилатор за отстранување воздушни меури од системот.
4. Од дното на сплитер, е инсталиран славина за исфрлање на течноста за ладење од системот во случај на поправка.

Обрни внимание! Како што покажува практиката, подобро е да ги купите сите потребни елементи одеднаш, а не да заштедите при поврзување на подот со топла вода. За ова, подобро е да се купи готови колекторски системи. Особено, бидејќи колекционерското собрание ќе ве чини повеќе.

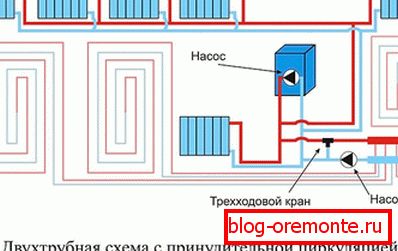

Коло со циркулирачка пумпа од системот за греење

Постојат ситуации кога е неопходно да се зголеми притисокот на течноста за ладење во системот за подно греење. Во овој случај, без прекин, пумпата е инсталирана. За да биде погодно да се регулира и контролира температурата, пумпата е дополнително опремена со термостат.

Обрни внимание! Ако подот е поврзан со системот за греење, пумпата е инсталирана на цевката за враќање. Инаку, пумпата ќе заземе голема количина на течноста за ладење од централниот систем за греење на становите, што ќе доведе до температурен хаос во куќата. Вашето подово греење ќе биде жешко, а радијаторите на соседите, на столбот, ќе бидат ладни.

Треба да се напомене дека кога се поврзува загреан под и централизиран систем за греење, важно е да се користи:

• Температурен сензор
• Три начин вентил.
• Мешан вентил
• Проверете го вентилот

Значи, пумпата со температурен сензор е инсталирана на доводот. Следно, монтиран мешачки вентил кој се поврзува со подно греење. На повратната цевка е поставен обратен вентил. Нејзиниот излез мора да биде поврзан со ладна грејна цевка со одвод на вентилот за мешање.

Значи, по поврзувањето на подот користејќи некој од наведените методи, системот треба да се провери. За да бидете сигурни дека сè работи правилно, тестирањето треба да трае неколку часа. Во овој случај, пожелно е да се постави максималната температура за греење, по што се осигура дека секој зглоб е затегнат. Ако имате лично искуство во вршење на ваква работа, оставете ги вашите коментари на крајот од овој член. Вашето искуство ќе биде корисно, особено за почетниците мајстори.

Шеми

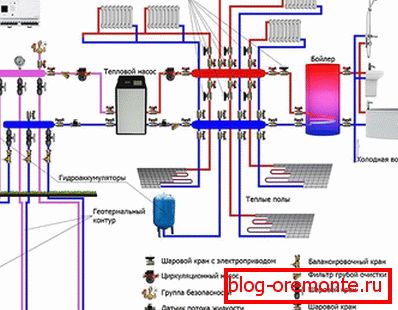

Ви препорачуваме да се запознаете со деталните дијаграми за поврзување на подот со топла вода:
